Ball valves Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball ma – Valve Elephant
Elephant  |  SKU: D160-63585

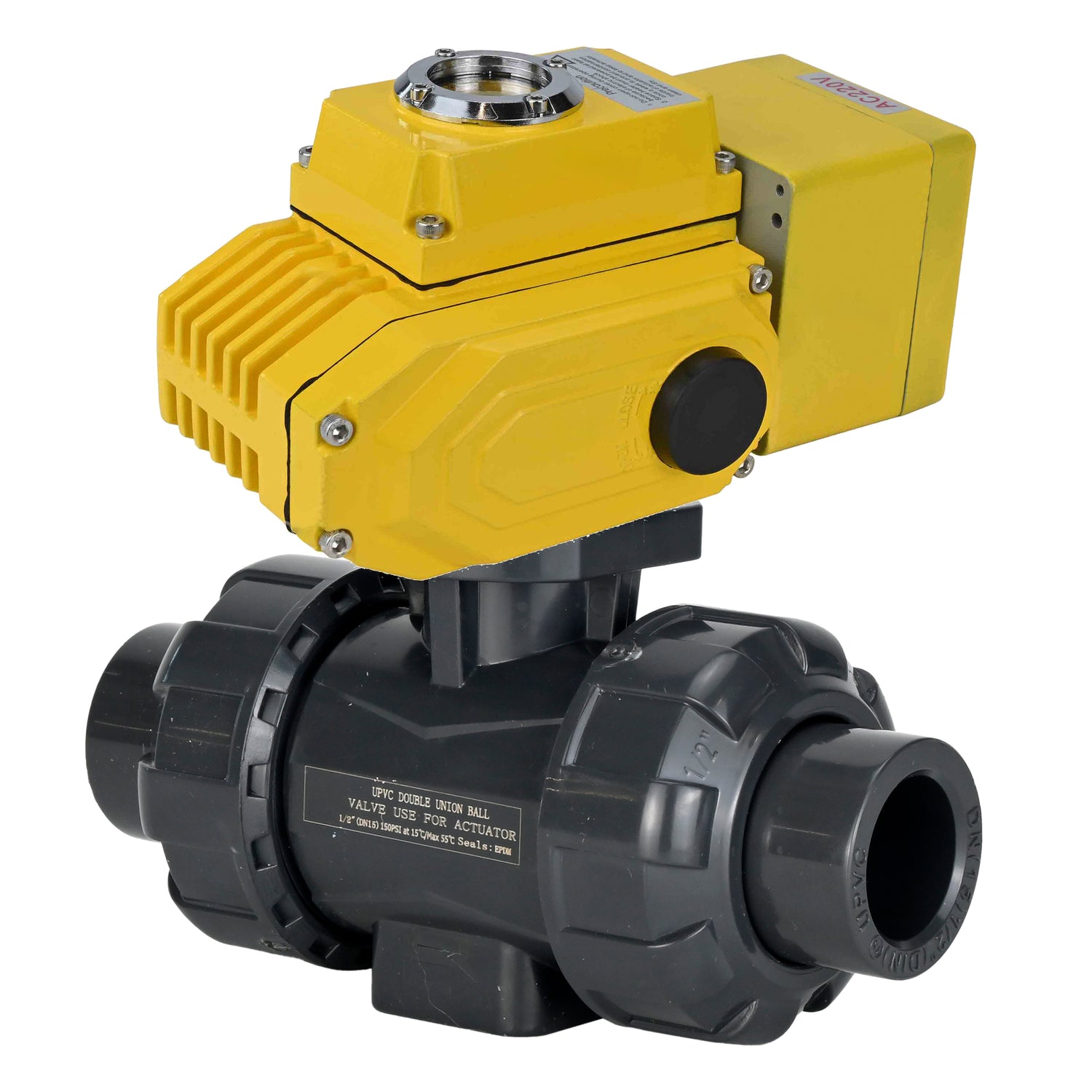

Ball valves Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with quarter-turn actuator QT-N-EM-B1-220VAC-U1, feedback sensor and 0-10V input control signal

€0,00
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

A ball valve is used as a shut-off valve to shut off the flow of the working medium in pipelines.

Quarter-turn electric actuators are designed for remote and local control of shut-off pipeline valves with a quarter-turn shut-off element. They are used in various sectors of the national economy: in the gas, oil, metallurgy, food industries, in housing and communal services, etc.



Technical parameters of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Characteristic Meaning
Type of flow section full bore
Diameter 15-100 mm
Nominal pressure 10 bar
Working medium temperature from 0 to +45°C
Application Water Supply
Operating environment Liquids, Air and Gases
Connection type adhesive, with a detachable
coupling connection
Control type under the drive
Sealing class A
Manufacturer's country China
Warranty 12 months

Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem



Dimensions of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Model DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
D, mm 56 65 75.5 86.5 101 121.5 153 175 194
d, mm 15 20 25 32 40 50 63 75 90
d1, mm 20.3 25.3 32.3 40.4 50.4 63.4 75.5 90.5 110.5
d2, mm 20 25 32 40 50 63 75 90 110.1
L, mm 123.5 137 148 165 176 197 279 307 354
L1, mm 23 26 29 32.5 35.5 38.5 65 70 84
L2, mm 67 74 77 88 93 105 134 148 157.5
H1, mm 66 77.5 89.5 103 116.5 138 171 194 220
H2, mm 27.5 32 37.5 43 50 60 76 88 99.5
H3, mm 8 8 8 12 12 13 16 16 17.5
SxS, mm 9x9 9x9 9x9 11x11 11x11 11x11 14x14 14x14 14x14

Sketch Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem





Materials of parts Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

№ Part Name Material
1 Body UPVC
2 Ball UPVC
3/4/
5/6		 O-ring seals EPDM
7 Rod Stainless steel AISI 304

Sketch of parts and materials Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem



Technical parameters of Elephant electric drives QT-N-EM-B1-220VAC-U1 0-10V:

Characteristic Meaning
Supply voltage 220V
Control signal 0-10V
Engine type asynchronous
Built-in thermal protection switching off at +110±5°C, switching on at +97±5°C
Angle of rotation 90±5°
Ambient temperature from -20 to +65 °C
Manual understudy hex key (included)
Degree of protection IP67
Limit switches 2-Open/Closed, 250V 10A
Cable entry 2xM18
Body material aluminum alloy with epoxy powder coating

Electric drives Elephant QT-N-EM-B1-220VAC-U1 0-10V



Dimensions of Elephant electric drives QT-N-EM-B1-220VAC-U1 0-10V:

Model X, mm Y, mm Z, mm
QT-N-005EM 166 118 122
QT-N-010EM 200 133 128
QT-N-015EM 200 133 128
QT-N-030EM 269 174 155
QT-N-040EM 269 174 155

Sketch Electric drives Elephant QT-N-EM-B1-220VAC-U1 0-10V

Especificaciones
  • País de origen
    China
  • Temperatura máxima permitida
    45 °C
  • Tipo de conexión
    Threaded
  • Entorno operativo
    Liquids, Air and Gases
  • Tipo de sello
    EPDM
  • Actuador neumático
    No
  • Anulación manual
    Hexagon
  • Interruptores de límite
    Yes
  • Tipo de actuador eléctrico
    Quarter-turn
  • Sensor de retroalimentación
    Limit switches
  • Señal de control
    0-10V

Reseñas (0)

Documentación

Pago y seguridad

Métodos de pago

    Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

    Variantes disponibles

    SKUConnection sizePressurePrecio DisponibilidadCantidad Añadir al carrito
    D160-63585DN10010 bar €0,00 Agotado
    D160-63577DN1510 bar €0,00 Agotado
    D160-63578DN2010 bar €0,00 Agotado
    D160-63579DN2510 bar €0,00 Agotado
    D160-63580DN3210 bar €0,00 Agotado
    D160-63581DN4010 bar €0,00 Agotado
    D160-63582DN5010 bar €0,00 Agotado
    D160-63583DN6510 bar €0,00 Agotado
    D160-63584DN8010 bar €0,00 Agotado
