Butterfly valves Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, di – Valve Elephant
Elephant  |  SKU: D050-82558

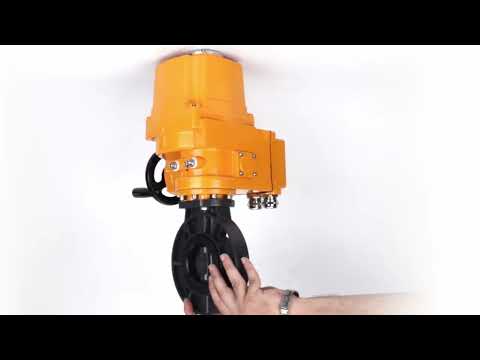

Butterfly valves Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with explosion-proof quarter-turn actuator QT-EX-EM-O2-24VDC-U1

€1.033,25
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

Butterfly valves made of UPVC (unplasticized polyvinyl chloride) is designed to reliably shut off and regulate the flow of aggressive and neutral liquids at moderate pressures and temperatures. Due to its high chemical resistance and corrosion resistance, it is widely used in the chemical industry, water treatment systems and municipal infrastructure.

Explosion-proof quarter-turn electric actuators are designed for remote and local control of 90° rotation of a shut-off element of such types as a ball valve, etc. They are widely used in various sectors of the national economy: in the gas, oil, metallurgy, food industries, in housing and communal services, etc. They are suitable for use in industrial explosion-hazardous areas.



Technical parameters of Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Characteristic Meaning
Gate type rotary disk
Diameter 50-200 mm
Nominal pressure 10 bar
Working medium temperature 0 to +45 °C
Application Water Supply
Operating environment Liquids, Air and Gases
Connection type Compact flanged
Control type Manual (handle, gearbox)
Sealing class A
Manufacturer's country China
Warranty 12 months

Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem



Dimensions of Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Model DN50 DN65 DN80 DN100 DN125 DN150 DN200
D, mm 158 179 195 226.5 253.5 280 340
D1, mm 120.5 130.5 154 181 208 234 291.5
L, mm 45 45 48 54 63 69 89
H1, mm 98 110 131 155 169 185 231
n–Ød,
pcs-mm		 4–Ø19.3*24.5 4–Ø19.3*24.5 8–Ø20*24 8–Ø20*27 4–Ø23*27.5 4–Ø23*28 4–Ø23*28.5
ØD, mm 65 65 65 90 90 90 125
ØD1, mm 50 50 50 70 70 70 102
ØD2, mm 35.5 35.5 35.5 55.5 55.5 55.5 70.5
h, mm 3.5 3.5 3.5 3.5 3.5 3.5 3.5
H, mm 32 32 32 32 32 32 45
BxB, mm 9х9 9х9 9х9 11х11 14х14 14х14 17х17
N–Ød,
pcs-mm		 4–8 4–8 4–8 4–10 4–10 4–10 4–12

Sketch Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem





Materials of parts Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:

№ Part Name Material
1 Body UPVC
2 Disc UPVC
3 Seat seal EPDM
4 Rod Steel 45
5 Rod seal EPDM

Sketch of parts and materials Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem



Technical parameters of Elephant electric drives QT-EX-EM-O2-24VDC-U1:

Characteristic Meaning
Supply voltage 24V
Engine type asynchronous with squirrel cage rotor
Limit switches 1xOpen/Closed, SPDT, 250VAC 10A
Mechanical limiter two external adjustable limiters
Internal thermal protection switch-off at 115±5°C, switch-on at 97±5°C
Angle of rotation 90±10°
Ambient temperature from -20 to +70 °C
Degree of protection IP67
Cable entry M20х1.5 and M36x2
Explosion protection standard ExdIICT4
Body material aluminum alloy with epoxy powder anti-corrosion coating

Electric drives Elephant QT-EX-EM-O2-24VDC-U1



Dimensions of Elephant electric drives QT-EX-EM-O2-24VDC-U1:

Model W,
mm		 K,
mm		 K1,
mm		 L,
mm		 L1,
mm		 H,
mm
QT-EX-010EM-O2 160 70 230 240 68 270
QT-EX-015EM-O2 160 70 230 240 68 270
QT-EX-020EM-O2 160 80 250 260 75 280
QT-EX-030EM-O2 160 72 298 290 82 320
QT-EX-050EM-O2 160 72 298 290 82 320
QT-EX-080EM-O2 160 104 296 333 82 320
QT-EX-100EM-O2 160 104 296 333 93 350
QT-EX-160EM-O2 160 104 296 333 93 350
QT-EX-200EM-O2 160 104 296 333 93 350

Sketch Electric drives Elephant QT-EX-EM-O2-24VDC-U1

Especificaciones
  • País de origen
    China
  • Temperatura máxima permitida
    45 °C
  • Tipo de conexión
    Compact flanged
  • Entorno operativo
    Liquids, Air and Gases
  • Tipo de sello
    EPDM
  • Material del disco
    UPVC
  • Tiempo de ciclo del actuador
    15s
  • Actuador neumático
    No
  • Anulación manual
    Steering wheel
  • Interruptores de límite
    Yes
  • Tipo de actuador eléctrico
    Quarter-turn
  • Sensor de retroalimentación
    No
  • Consumo de corriente nominal
    6
  • Consumo de energía
    25
