Vanne papillon d'eau Elephant WBV1631E-2W-Fb-H, matériau du corps - fo – Valve Elephant
Elephant  |  SKU: D050-44572

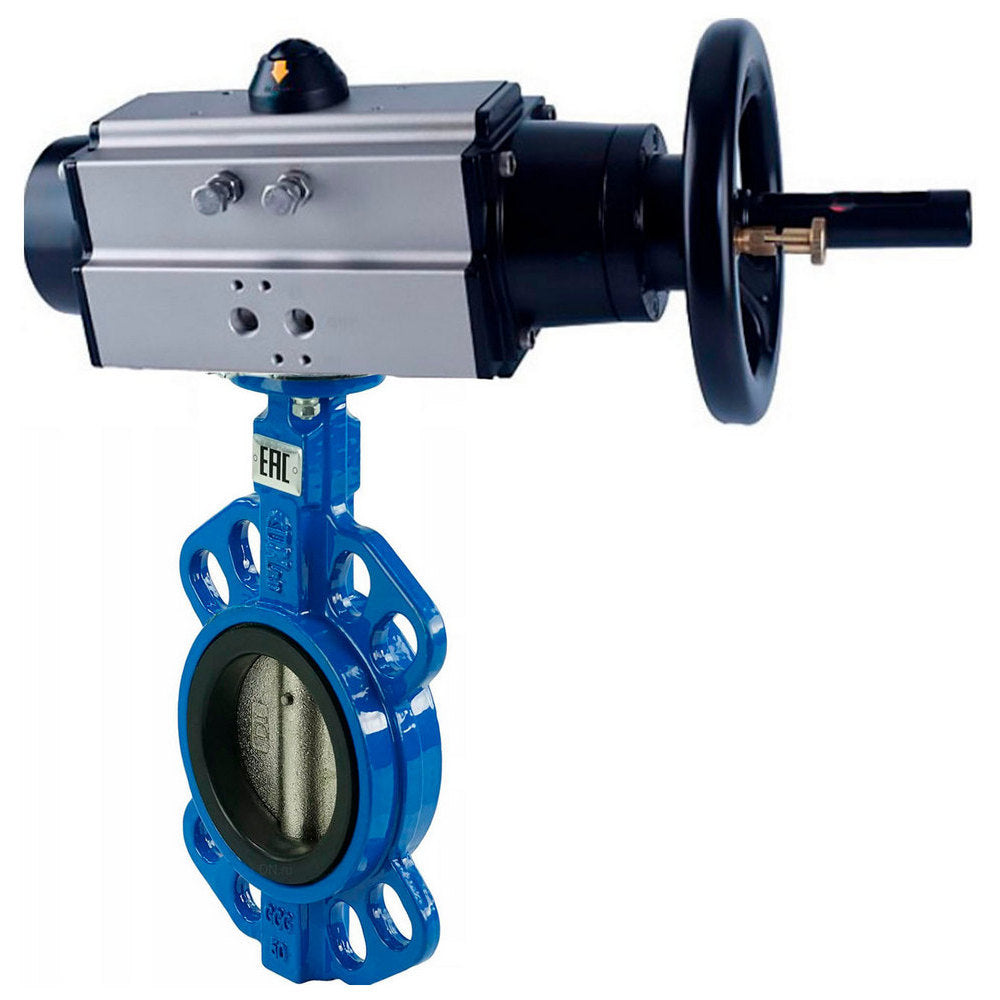

Vanne papillon d'eau Elephant WBV1631E-2W-Fb-H, matériau du corps - fonte QT450, matériau du disque - acier inoxydable AISI 304, joint - EPDM, actionneur pneumatique PA-DA-105-1 double action

€377,19
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

Butterfly valves are designed for use as shut-off or regulating valves for controlling flows in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries. The valves are opened and closed by turning the disk by 90°. Opening is performed by turning the handle counterclockwise, closing - clockwise.

The rotary pneumatic actuator is designed to automate the process of control of industrial valves, as well as to determine the position of the valve shut-off body.





Technical parameters of Water Butterfly Valve Elephant WBV1631E-2W-Fb-H, body material - cast iron QT450, disk material - Stainless steel AISI 304, seal - EPDM, pneumatic actuator PA-DA-105-1 double action:

Name Significance
Nominal pressure PN, bar 16
Working medium temperature, °C from -10 to 90
Application water supply, heat supply
Connection to pipeline Interflange (threaded lugs)
Gate type swivel disk
Control type pneumatic actuator
Manufacturer's country China

Butterfly valves WBV1631E-2W-Fb-H, body material - cast iron QT450, disk material - Stainless steel AISI 304, seal - EPDM, pneumatic actuator PA-DA-105-1 double action





Dimensions and dimensions of butterfly valves Elephant WBV1631E-2W-Fb-H, body material - cast iron QT450, disk material - Stainless steel AISI 304, seal - EPDM, pneumatic actuator PA-DA-105-1 double action:

DN H, mm A, mm E, mm
125 317.5 495 200
150 354.5 495 200

Sketch Butterfly valves WBV1631E-2W-Fb-H, body material - cast iron QT450, disk material - Stainless steel AISI 304, seal - EPDM, pneumatic actuator PA-DA-105-1 double action





Materials of butterfly valves Elephant WBV1631E-2W-Fb-H, body material - cast iron QT450, disk material - Stainless steel AISI 304, seal - EPDM, pneumatic actuator PA-DA-105-1 double action:

№ Details Material
1 Body cast iron QT450
2 Disk stainless steel AISI 304
3 Seat seal EPDM
4 Rod stainless steel SS 316

Sketch of parts and materials Butterfly valves WBV1631E-2W-Fb-H, body material - cast iron QT450, disk material - Stainless steel AISI 304, seal - EPDM, pneumatic actuator PA-DA-105-1 double action





Technical parameters of pneumatic actuator PA-DA-105-1:

Type of pneumatic actuator double-acting
Control pressure, bar 2 ÷ 8
Operating temperature, °C -20 to +80
Visual position indicator open / closed
Manual control handwheel
Swivel angle, ° 90 ± 5
Top connection standard NAMUR
Air connection standard NAMUR
Air supply connection thread G 1/4ʺ
ISO flange type F07/F10
Stem square, mm 22x22
Weight, kg 9
Average life, cycles closed/open 300 000

Pneumatic actuator PA-DA-105-1





Dimensions and dimensions of the pneumatic actuator PA-DA-105-1:

A, mm 495
A1, mm 461.5
B, mm 133
C, mm 109.5
D, mm 153
E, mm 57.5
F, mm 64
G, mm 26
H, mm 80
I, mm 30
N, mm 22
W, mm 200
J, mm 102
K, mm 70
L, mm M10x16
M, mm M8x13
O, mm 4
P, mm 4
S, mm M6
T, mm 24
U, mm 32

Sketch of dimensions and dimensions of pneumatic actuator PA-DA-105-1





PA-DA-105-1 air actuator parts and materials table:

№ Part name Material
1 Indicator screw ABS (plastic)
2 Position indicator ABS (plastic)
3 Spring clip Stainless steel 304
4 Washer Stainless steel 304
5 External washer Engineering plastic
6 Adjustment screw Stainless steel 304
7 Nut Stainless steel 304
8 Washer Stainless steel 304
9 Body Extruded aluminum alloy
10 Piston Die cast aluminum alloy
11 Piston O-ring NBR
12 Bearing group Engineering plastic
13 End cap O-ring NBR
14 End cap Die cast aluminum alloy coated with polyester paint
15 Fixing screw Stainless steel 304
16 Internal washer Engineering plastic
17 Sealing ring NBR
18 Bearing Engineering plastic
19 Retainer Alloy steel
20 Gear Alloy steel
21 Bearing Engineering plastic
22 Sealing ring NBR

Parts and material sketch of the PA-DA-105-1 pneumatic actuator

Especificaciones
  • País de origen
    Chine
  • Temperatura máxima permitida
    150 °C
  • Tipo de conexión
    Brides intermédiaires (cosses filetées)
  • Entorno operativo
    Water, Air, Neutral Media
  • Tipo de sello
    EPDM
  • Material del disco
    Acier inoxydable AISI 304
  • Anulación manual
    volant à main
  • Interruptores de límite
    Non
  • Tipo de actuador neumático
    double action
