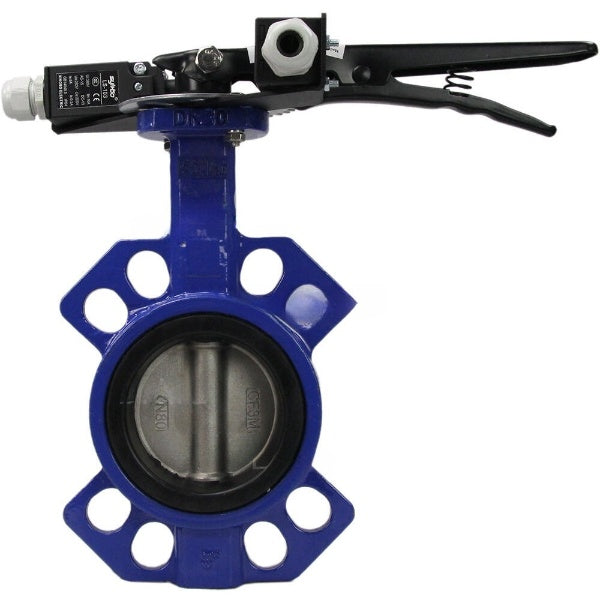

Vanne papillon d'eau Elephant WBV1632E-2W-Fb-H, matériau du corps - fonte QT450, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, poignée, BKV LS-103
Vanne papillon d'eau Elephant WBV1632E-2W-Fb-H, matériau du corps - fonte QT450, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, poignée, BKV LS-103 - DN100 / 16 bars está agotado y se enviará tan pronto como vuelva a estar disponible.
No se ha podido cargar la disponibilidad de recogida
Entrega y envío
Entrega y envío
El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.
Descripción
Descripción
The rotary disc valve is designed for use as a shut-off or control valve for flow control in heat supply systems, water supply, in technological processes in the food, chemical, oil and gas, pulp and paper and other industries.
Operating principle: The valves open and close by turning the disk by 90°. Opening is done by turning the handle counterclockwise, closing - clockwise.
Limit switches are designed to monitor the position of the disk of rotary disc valves with a handle in control and automation systems. The operating principle of the limit switch is based on mechanical action on the actuator, which results in closing or opening of the electrical circuit.
Technical characteristics of butterfly valves for abrasive media Elephant WBV1632E-2W-Fb DN40-300 PN16 body - cast iron QT450, disc - stainless steel 316L, EPDM:
| Characteristic | Meaning |
| Shutter type | rotary disc |
| Diameter | 40-200 mm |
| Nominal pressure | 16 bar |
| Working environment temperature | from -20 to +110°C |
| Application | water supply, heat supply, chemical industry, oil and gas industry, food industry |
| Connection type | interflange |
| Control type | Manual (handle, gearbox) |
| Sealing class | A |
| Service life | 10 years |
| Guarantee | 12 months |
Limit switches Elephant LS-103 250V 6A
Technical characteristics of limit switches Elephant LS-103 250V 6A:
| Characteristic | Meaning |
| Limit switch model | LS-103 |
| Nominal voltage | 250V |
| Maximum switching current | 6A |
| Frequency | 50 Hz |
| Contact configuration | N/Z + N/O instant action |
| Ambient temperature | from -5℃ to +65℃ |
| Degree of protection | IP64 |
| Body material | plastic |
| Head movement | linear (plunger) |
| Permissible humidity | 95% |
| Contact resistance | 25 Mohm (initial value) |
| Nominal insulation resistance | 100 Mohm (500 VDC) |
| Cable entry | max Ø12 mm |
Sketch of dimensions of butterfly valves for abrasive media Elephant WBV1632E-2W-Fb DN40-300 PN16 body - cast iron QT450, disk - stainless steel 316L, EPDM
Overall and installation dimensions of butterfly valves for abrasive media Elephant WBV1632E-2W-Fb DN40-300 PN16 body - cast iron QT450, disc - stainless steel 316L, EPDM:
| Diameter | L, mm | H, mm | H1, mm | D2, mm | D1, mm | nd, mm |
| DN40 | 43 | 147 | 70 | 92 | 125 | 4-23 |
| DN50 | 43 | 147 | 70 | 92 | 125 | 4-23 |
| DN65 | 46 | 155 | 76 | 110 | 145 | 4-23 |
| DN80 | 46 | 164 | 92 | 121 | 160 | 8-20 |
| DN100 | 52 | 175 | 106 | 153 | 180 | 4-23 |
| DN125 | 56 | 194 | 119 | 176 | 210 | 4-23 |
| DN150 | 56 | 206 | 132 | 207 | 240 | 4-25 |
| DN200 | 60 | 237 | 162 | 259 | 295 | 4-25 |
| DN250 | 68 | 282 | 200 | 316 | 355 | 4-28 |
| DN300 | 78 | 311 | 225 | 370 | 410 | 4-28 |
Sketch of dimensions of limit switches Elephant LS-103 250V 6A
Overall and installation dimensions of limit switches Elephant LS-103 250V 6A:
| Model | A, mm | B, mm | C, mm | D, mm | E, mm |
| LS-103 | 30 | 30 | 53 | 30.5 | 24 |
Sketch of materials of butterfly valves for abrasive media Elephant WBV1632E-2W-Fb DN40-300 PN16 body - cast iron QT450, disk - stainless steel 316L, EPDM
Materials of parts of butterfly valves for abrasive media Elephant WBV1632E-2W-Fb DN40-300 PN16 body - cast iron QT450, disk - stainless steel 316L, EPDM:
| No. | Part name | Material |
| 1 | Frame | cast iron QT450 |
| 2 | Disk | Stainless steel 316L |
| 3 | Saddle seal | EPDM + wear-resistant material (siliclone+graphite) |
| 4 | Stock | steel 2Cr13 |
Especificaciones
Especificaciones
-
País de origen
-
Temperatura máxima permitida
-
Tipo de conexión
-
Entorno operativoWater, Steam, Aggressive Media, Abrasive Media
-
Tipo de sello
-
Material del disco
-
Interruptores de límite
