Elephant | SKU: D160-51557

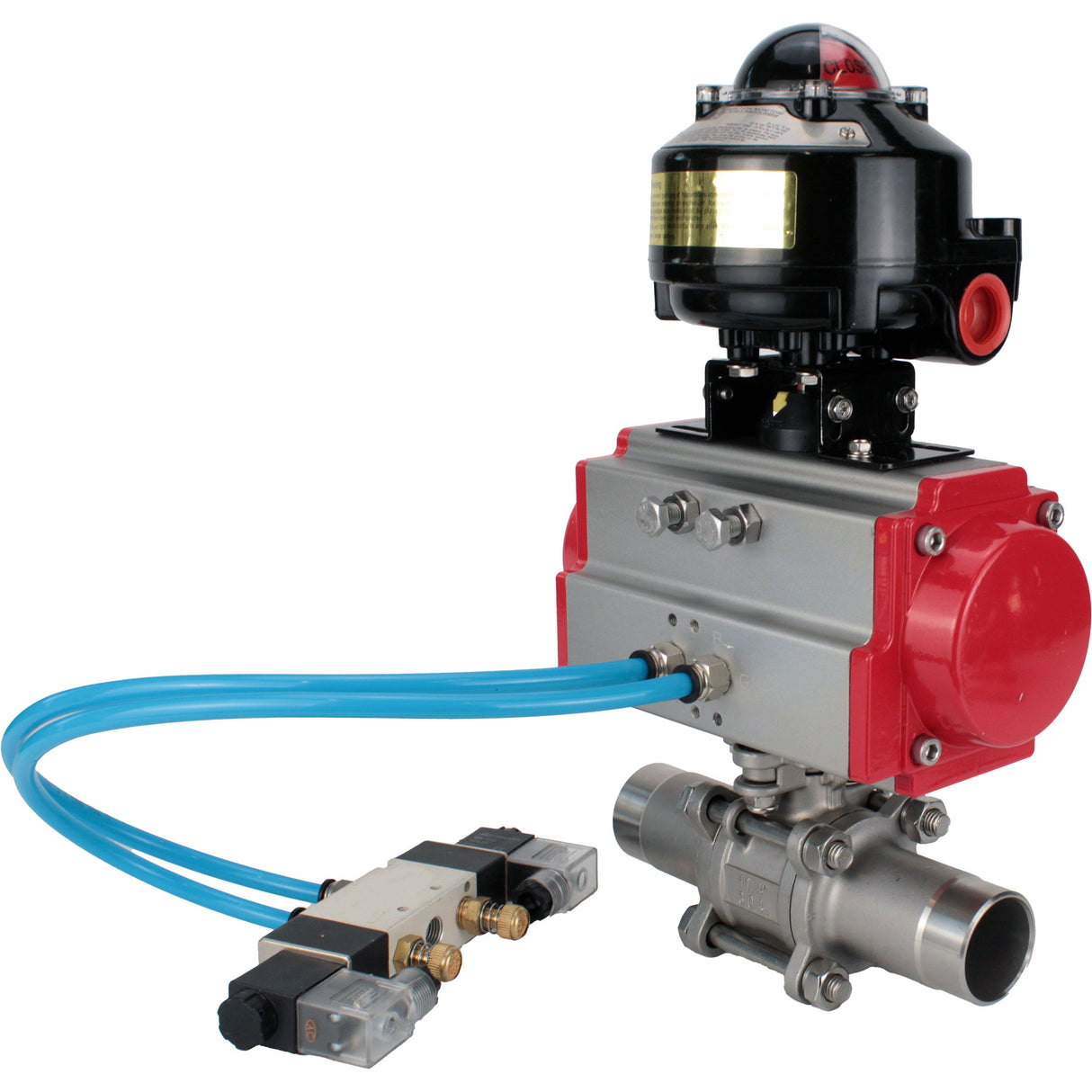

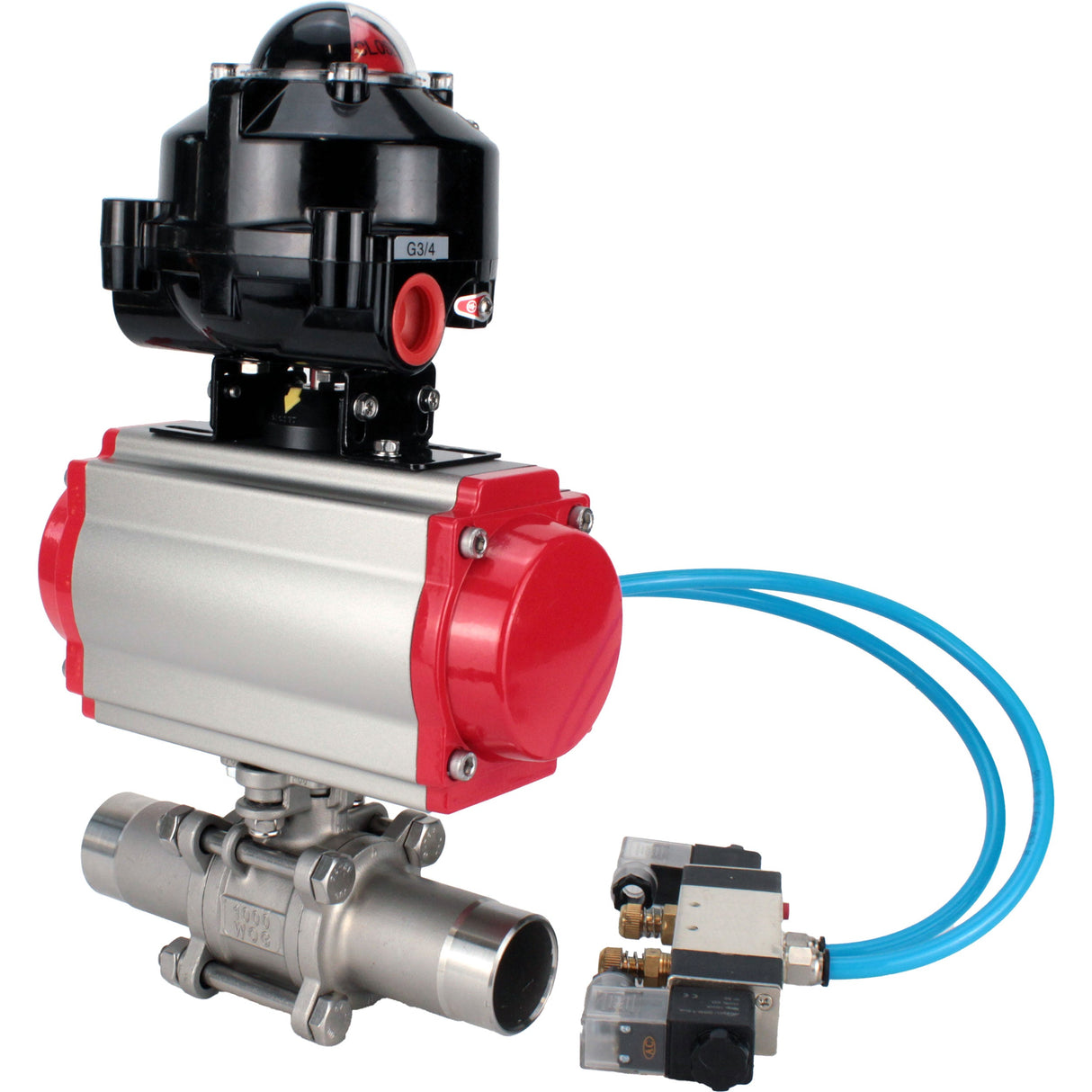

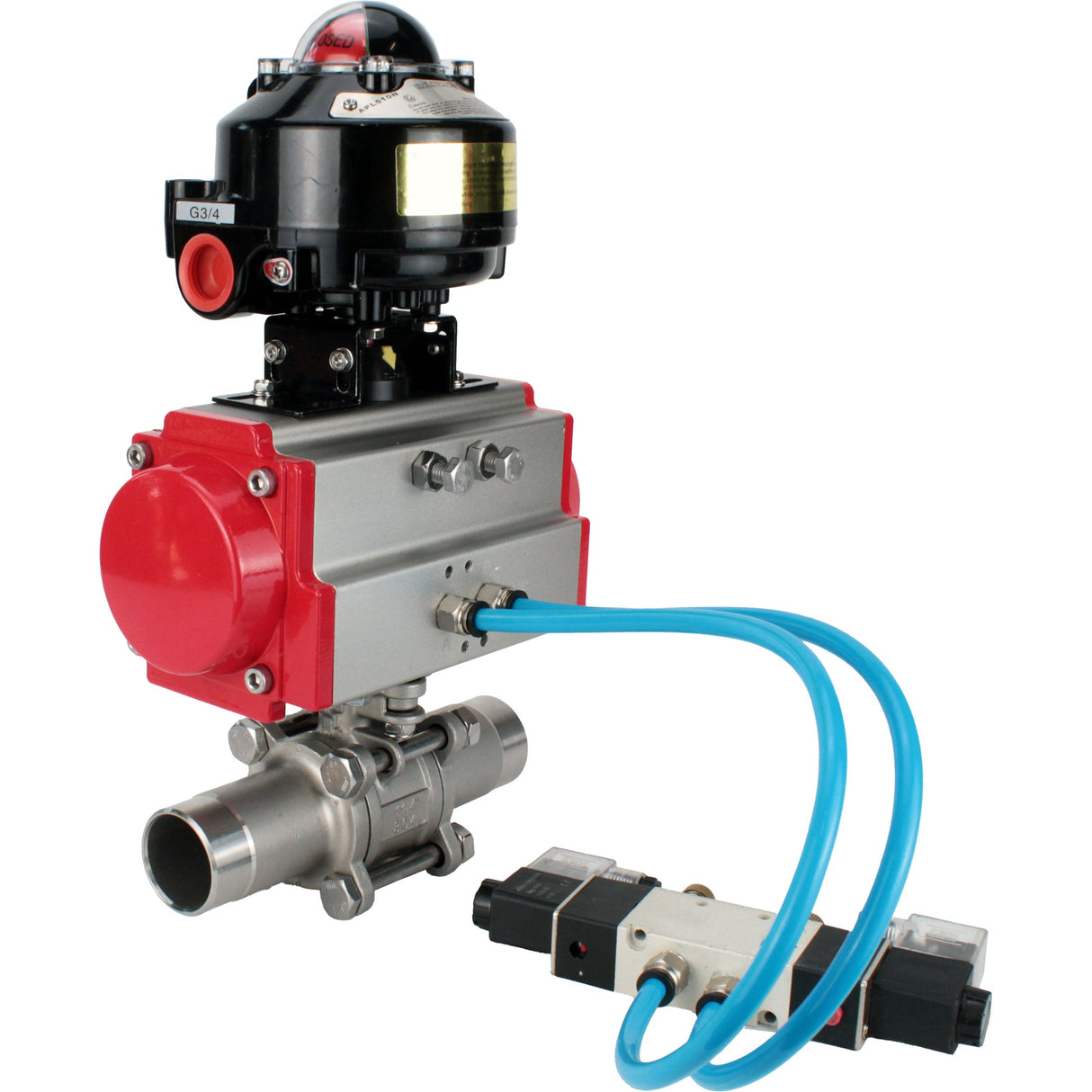

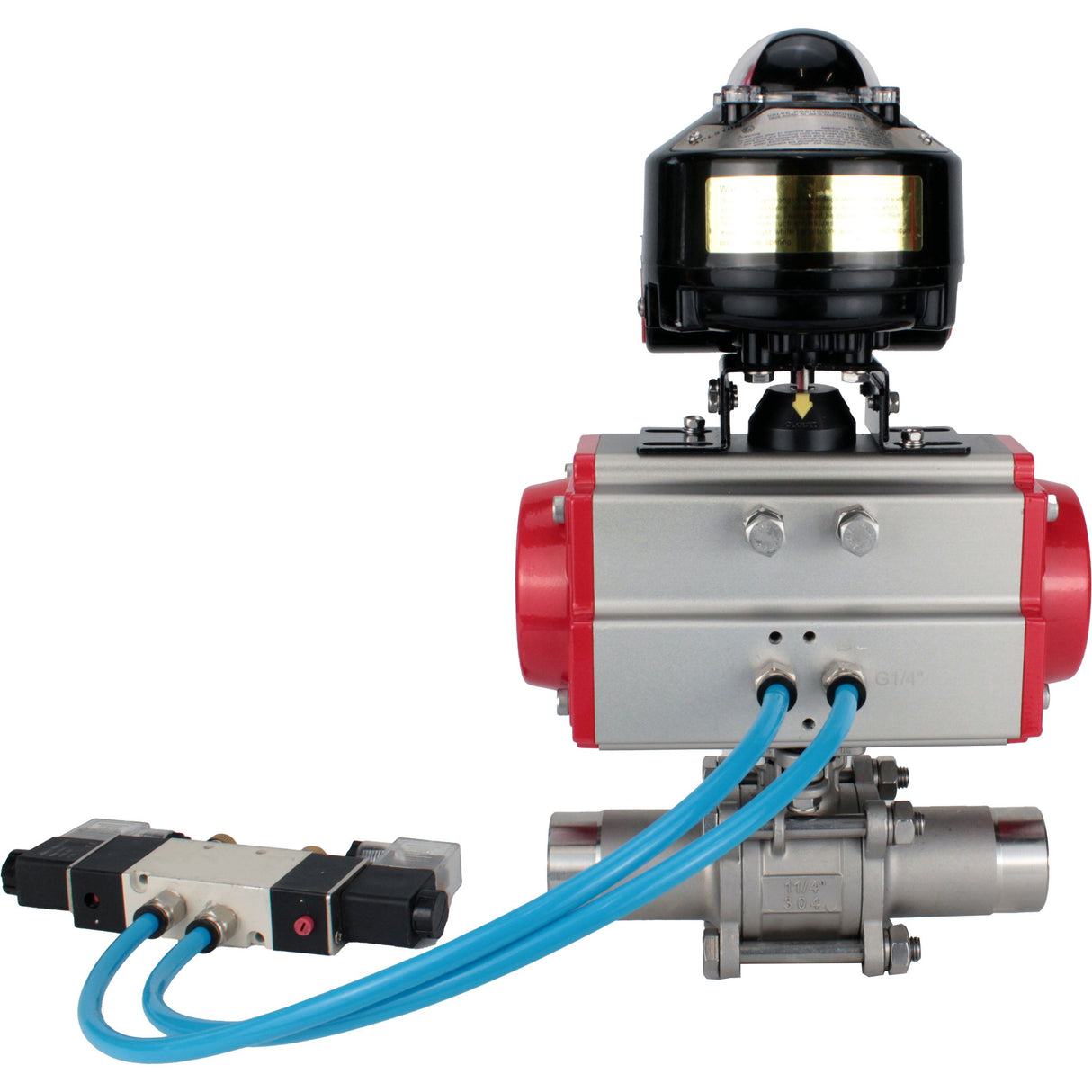

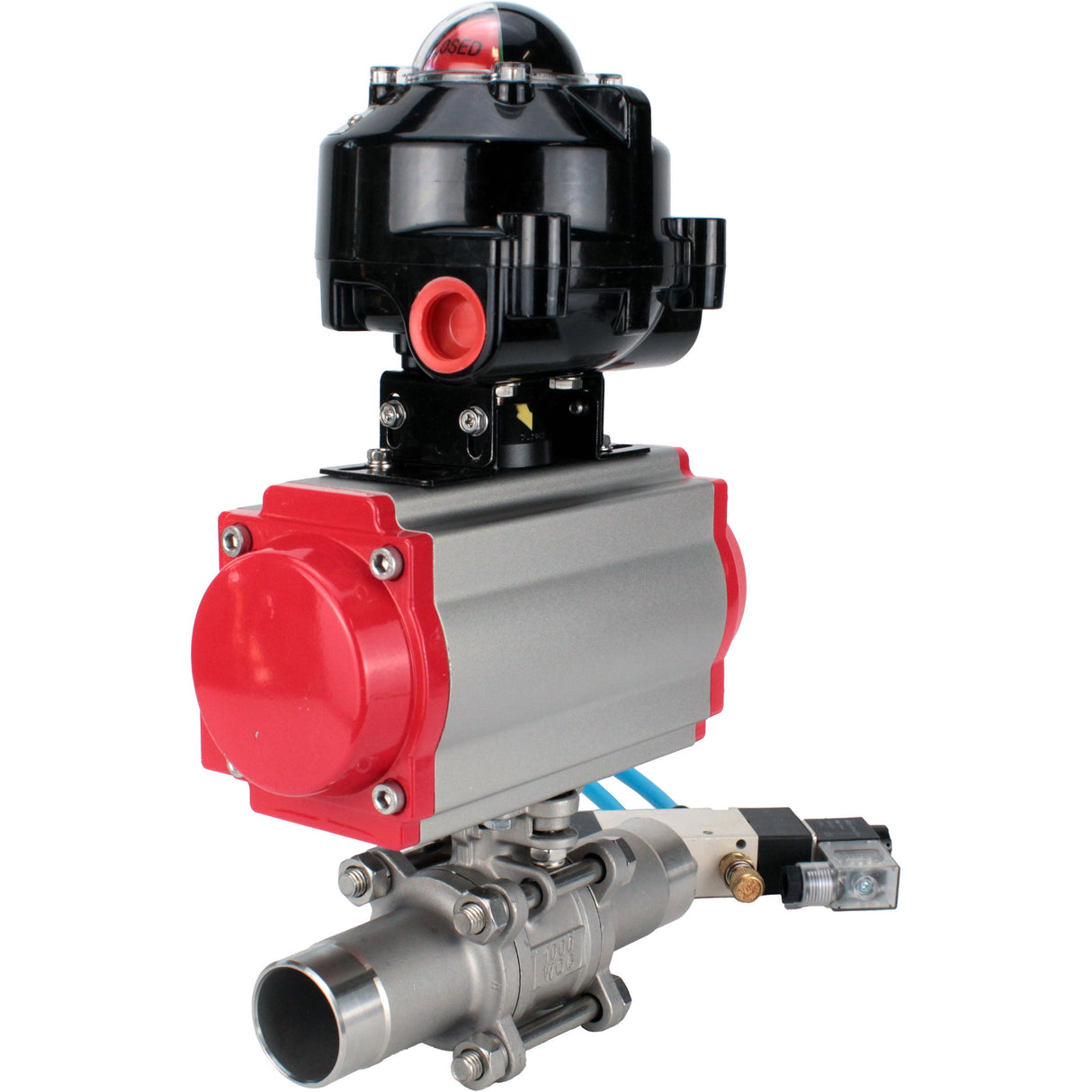

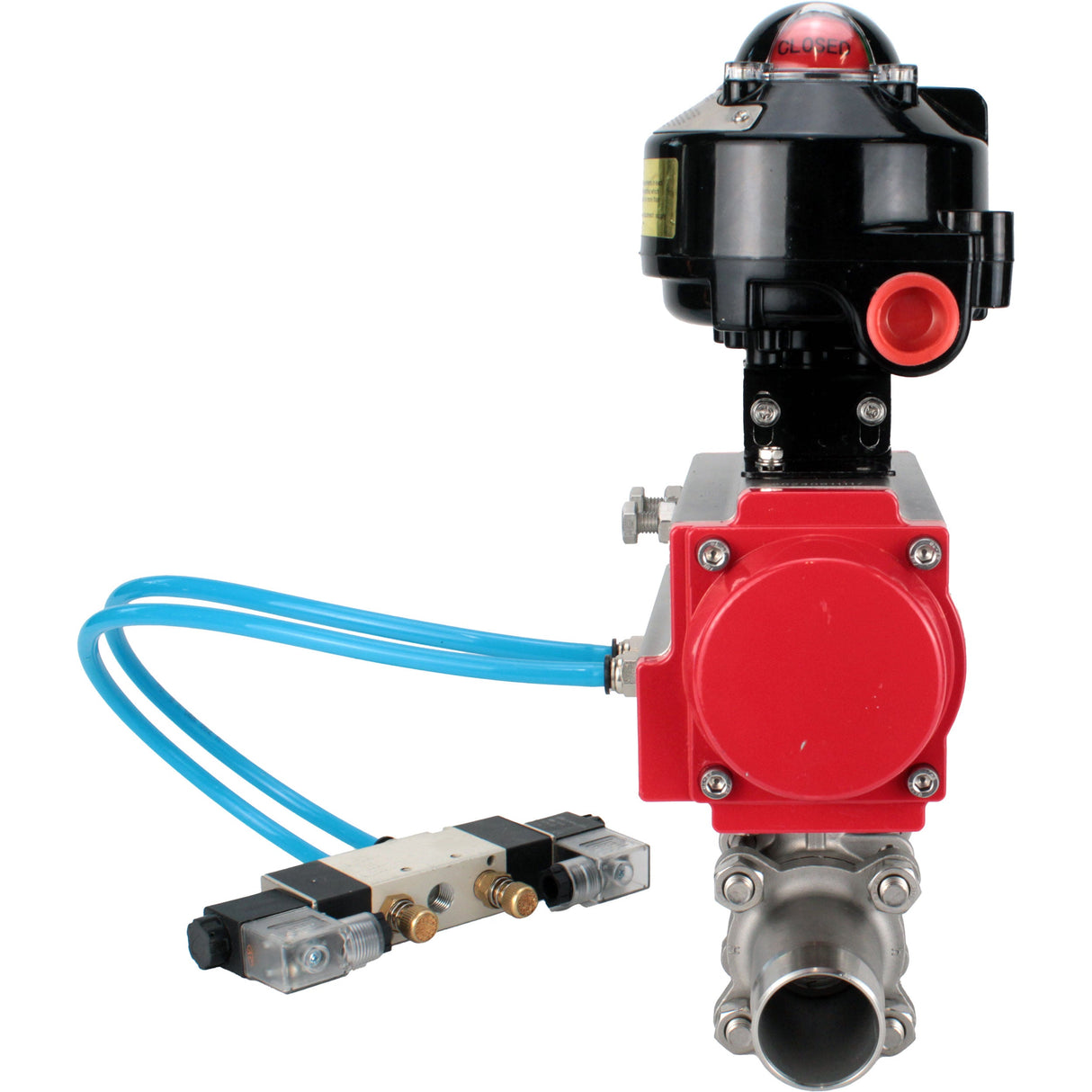

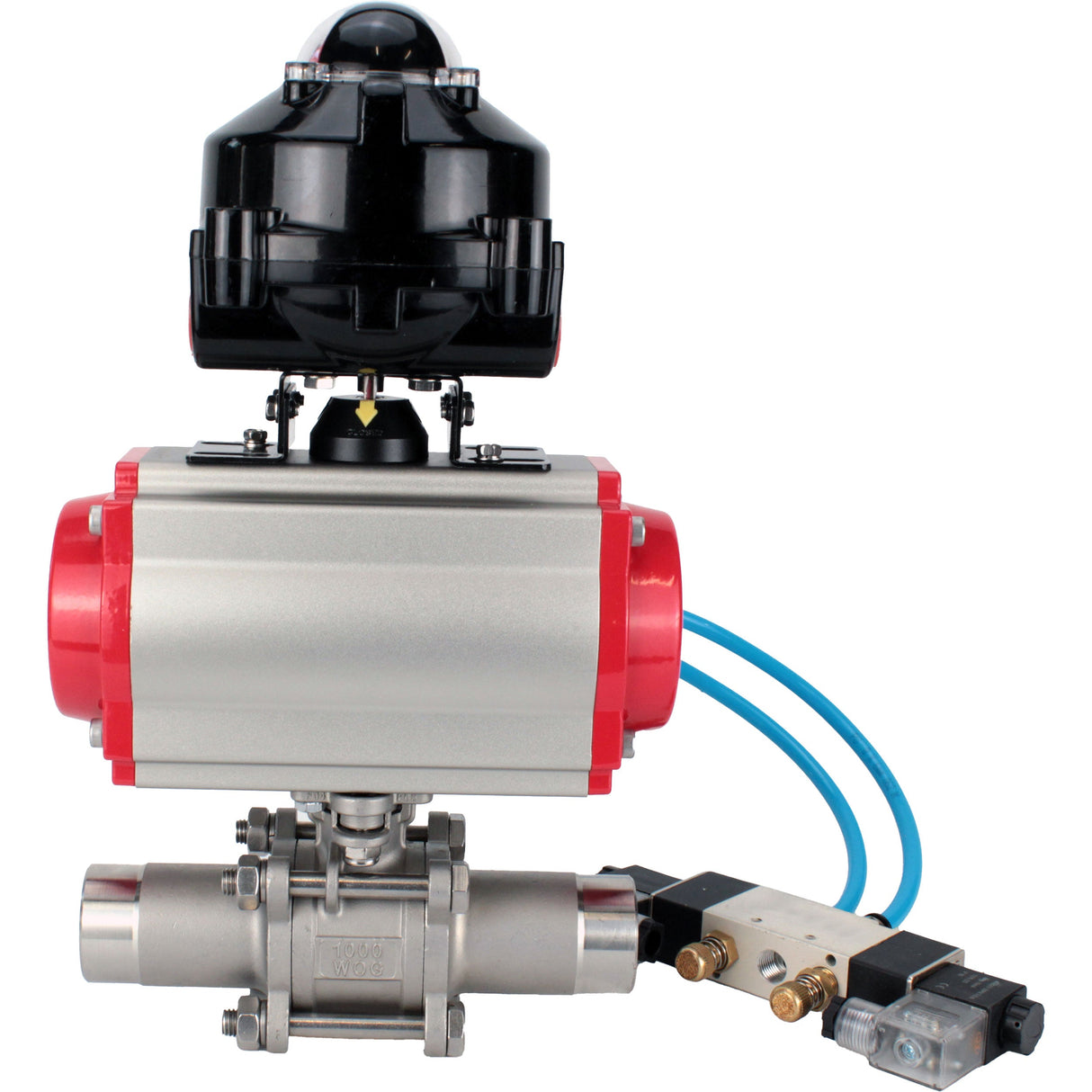

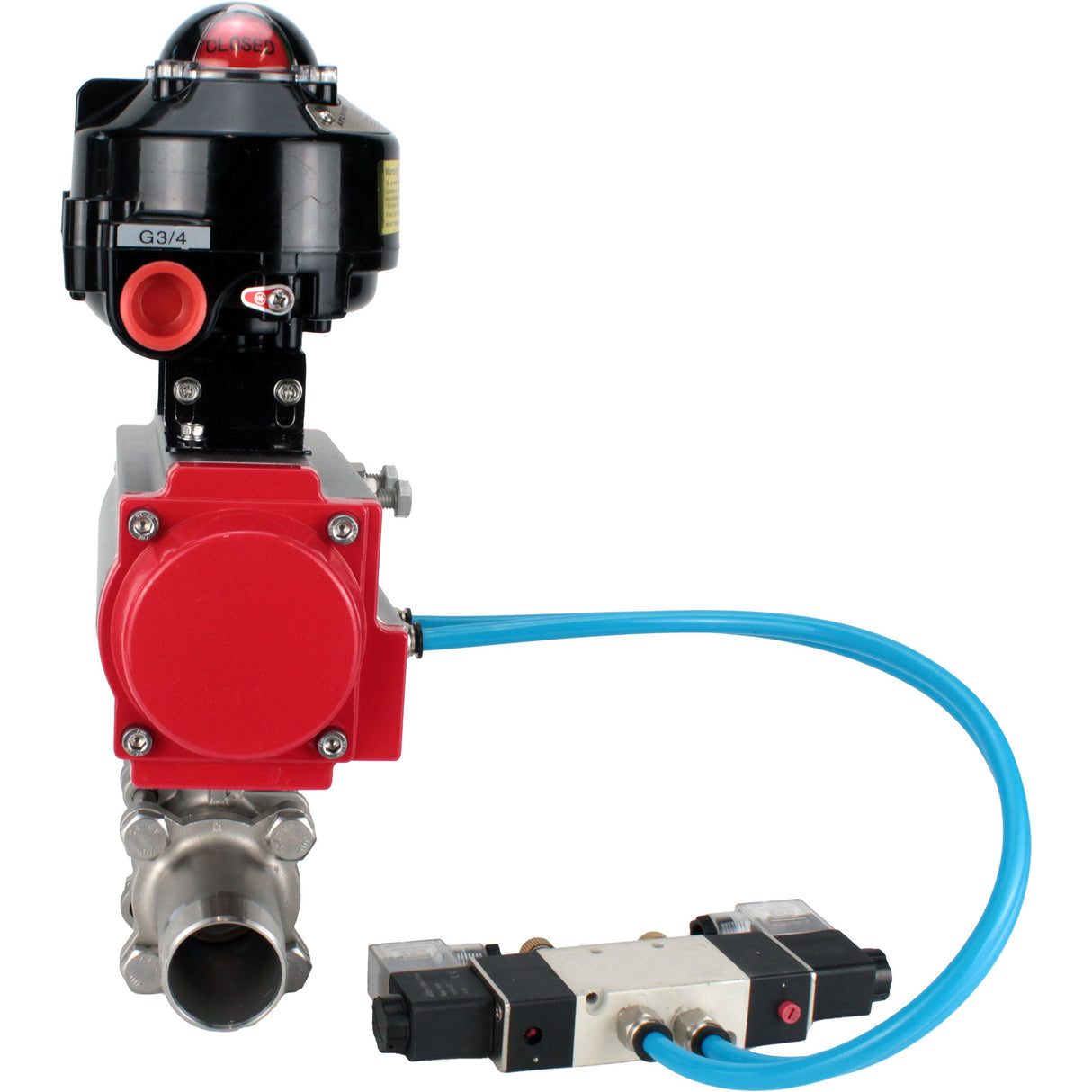

Ball valves Elephant BV3131P(3pc)-FP-W-ISO-H LONG full bore, body - stainless steel 304, welded, with pneumatic actuator Elephant PA-SA, pneumatic distributor 4V320-10 220V and limit switch block APL-510N EX

€349,32

Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Ball valves Elephant BV3131P(3pc)-FP-W-ISO-H LONG full bore, body - stainless steel 304, welded, with pneumatic actuator Elephant PA-SA, pneumatic distributor 4V320-10 220V and limit switch block APL-510N EX - DN10 / 63 bar está agotado y se enviará tan pronto como vuelva a estar disponible.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

The ball valve is used as a shut-off valve in heating, water supply, steam, fuel and pneumatic systems with compressed air and neutral gases. Installation of valves of this series is possible in systems transporting liquid and gaseous media (water, oil, oils, steam, air, alcohols, glycol, etc.) not aggressive to valve materials.

Pneumatic Elephant rotary actuators with return spring PA-SA are designed for automation of industrial valve control process with maximum torque up to 2128 Nm.

Technical parameters of ball valves Elephant BV3131P(3pc)-FP-W-ISO-H LONG full bore, body - stainless steel 304

Name	Value
Operating medium temperature, °C	from -20 to 180
Valve type	two-way
Application	water supply, heating, industry
Working medium	water, steam, petroleum products, neutral media, gaseous media
Pipeline connection	weld-on
Water dispensing	no
Bore type	full bore
Sealing class	A
Control type	with pneumatic actuator
Connection	weld-on
Control	pneumatic actuator with return springs
End position switches	yes
Pneumatic distributor presence	yes
Electro-pneumatic positioner presence	no
Average service life, years	5
Warranty, years	1
Country of origin	China

Dimensions and dimensions of ball valves Elephant BV3131P(3pc)-FP-W-ISO-H LONG full bore, body - stainless steel 304

DN	d, mm	D, mm	B, mm	H, mm	L, mm	E, mm
10	12	17,2	2,1	50	130	120
15	15	21,3	2,1	55	150	120
20	20	26,9	2,1	66	155	135
25	25	33,7	2,8	71	186	160
32	32	42,4	2,8	81	195	170
40	38	48,3	2,8	87	231	190
50	50	60,3	2,8	91	243	220
65	64	76,1	3,0	119	290	280
80	76	88,9	3,0	125	302	280
100	100	114,3	3,0	159	326	330
100	100	114,3	3,0	159	326	330
125	125	141,3	3,4	186	360	330
150	150	168,3	3,4	207	390	330

Sketch dimensions and dimensions of ball valves Elephant BV3131P(3pc)-FP-W-ISO-H LONG full bore, body - stainless steel 304

Table of parts and materials for ball valves Elephant BV3131P(3pc)-FP-W-ISO-H LONG full bore, body - stainless steel 304

No.	Part Name	Material
1	Body	Stainless steel 304
2	Side element (2 pcs)	Stainless steel 304
3	Ball	Stainless steel 304
4	Ball seal	PTFE
5	Stem seal	PTFE
6	Bushing	Stainless steel 304
7	Stem	Stainless steel 304
8	Washer	Stainless steel
9	Nut	Steel A2-70
10	Bolt	Steel A2-70

Parts and materials sketch for ball valves Elephant BV3131P(3pc)-FP-W-ISO-H LONG full bore, body - stainless steel 304

Technical data of SA pneumatic actuators with return springs:

Type of pneumatic actuator	SA - with return springs
Nominal pressure PN, bar	12
Working pressure, bar	2...8
Working medium	filtered compressed air
Maximum particle diameter of the working medium, µm2	≤30
Ambient temperature, ⁰C	-20 to +80
Swivel angle, °	0 - 90
Swivel angle adjustment, %	±5
Position indicator	open/closed
Top connection standard	NAMUR
Air connection standard	NAMUR
Average life, cycles closed/open	70 000 (for non-aggressive media and medium pressure and temperature values)

SA pneumatic actuators rotary with return springs

Dimensions and mounting dimensions of SA pneumatic actuators with return springs:

Model	A, mm	B, mm	C, mm	D, mm	E, mm	F, mm	G, mm	H, mm
PA-x-052	30	41,5	65,5	72	92	65	30	80
PA-x-065	36	47	81	88	108	72	30	80
PA-x-083	46	57	98,5	108,7	128,7	92	30	80
PA-x-105	57,5	64	122,5	133	153	109,5	30	80
PA-x-130	67,5	74,5	145,5	155	185	127,5	30	130
PA-x-140	75	77	161	172	202	137,5	30	130
PA-x-160	87	87	184	197	227	159	30	130
PA-x 210	113	113	235,5	255	285	210	30	130
PA-x-270	147	147	299	326	356	273	30	130
PA-x-300	162	174	330	350	380	312	30	130
PA-x-350	190	195	483	410	440	365	30	130

Model	A, mm	B, mm	C, mm	D, mm	E, mm	F, mm	G, mm	H, mm
PA-x-052	30	41,5	65,5	72	92	65	30	80
PA-x-065	36	47	81	88	108	72	30	80
PA-x-083	46	57	98,5	108,7	128,7	92	30	80
PA-x-105	57,5	64	122,5	133	153	109,5	30	80
PA-x-130	67,5	74,5	145,5	155	185	127,5	30	130
PA-x-140	75	77	161	172	202	137,5	30	130
PA-x-160	87	87	184	197	227	159	30	130
PA-x 210	113	113	235,5	255	285	210	30	130
PA-x-270	147	147	299	326	356	273	30	130
PA-x-300	162	174	330	350	380	312	30	130
PA-x-350	190	195	483	410	440	365	30	130

Sketch of dimensions of SA pneumatic actuators with return springs

Materials of parts of SA pneumatic actuators with return springs:

№	Part name	Material
1	Indicator screw	ABS plastic
2	Position indicator	ABS plastic
3	Spring clip	stainless steel 304
4	Metal washer	stainless steel 304
5	Pressure washer	engineering plastic
6	Housing	hard anodized extruded aluminum alloy
7	Pressure washer	engineering plastic
8	Limiter	alloy steel
9	Shaft sealing ring upper	NBR
10	Upper shaft sliding ring	engineering plastic
11	Shaft	nickel plated alloy steel
12	Shaft sliding ring lower	engineering plastic
13	Shaft O-ring lower	NBR
14	Plug	NBR
15	Seal ring of adjusting screws	NBR
16	Washer of adjusting screw	stainless steel 304
17	Lock nut of adjusting screw	stainless steel 304
18	Adjusting screw	stainless steel 304
19	Piston	die-cast aluminum alloy
20	Piston guide plate	engineering plastic
21	Piston sliding ring	engineering plastic
22	Piston O-ring	NBR
23	Spring set	spring steel
24	Cover O-ring	NBR
25	End cap	cast aluminum with polyester coating
26	Cover screw	stainless steel 304
27	Stop screw	stainless steel 304
28	Adapter	carbon steel

Material sketch of SA pneumatic actuators with return springs

Technical parameters of pneumatic valve Elephant 4V320-10 220V

Name	Value
Pneumatic distributor model	4V320-10 220V
Operating pressure, bar	1.5 ÷ 8
Supply voltage, V	220V
Actuation frequency, cycles/sec	5

Dimensions and dimensions of Elephant 4V320-10 220V pneumatic directional control valve

Model	4V320-10
A, mm	71.9
B, mm	45
C, mm	94.4
D, mm	27
E, mm	69
F, mm	40
I, mm	24
K, mm	40
L, mm	188.8
M, mm	69.4
N, mm	50
O, mm	83.4
P, mm	22
S, mm	20
T, mm	6.5
U, mm	2.4
H, mm	82.4

Sketch of dimensions and dimensions of pneumatic valve Elephant

Technical parameters of limit switch unit Elephant APL-510N EX

Name	Value
Limit switch box model	APL-510N EX
Service life, years	10

Dimensions and dimensions of limit switch unit Elephant APL-510N EX

Model	APL-510N EX
A, mm	118
B, mm	118
C, mm	138,4
D, mm	17
E, mm	19
F, mm	7
G, mm	3
H, mm	4
I, mm	59
J, mm	59
K, mm	59
L, mm	59
M, mm	121,4
Ød1, mm	50
Ød2, mm	5

Sketch of dimensions and dimensions of limit switch unit Elephant APL-510N EX

Especificaciones

País de origen

China
Temperatura máxima permitida

#ИМЯ?
Tipo de conexión

For welding
Entorno operativo

Water, Steam, Petroleum Products, Neutral Media, Gaseous Media
Tipo de sello

PTFE
Interruptores de límite

Yes
Modelo del actuador

PA-SA-052-10

Reseñas (0)

Documentación

Ball valve ELEPHANT BVxxP 3pc -FP-W-ISO-H LONG DN10-150 63-16 bar stainless steel full bore welded with ISO-flange and handle

Pneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs

Pago y seguridad

Métodos de pago

Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

Variantes disponibles

SKU	Connection size	Pressure	Precio	Disponibilidad	Cantidad
D160-51557	DN10	63 bar	€349,32	0 Disponibles	Qty
D160-51558	DN100	16 bar	€976,20	Agotado	Qty
D160-51559	DN125	16 bar	€1.905,97	Agotado	Qty
D160-51560	DN15	63 bar	€483,71	Agotado	Qty
D160-51561	DN150	16 bar	€2.205,22	Agotado	Qty
D160-51562	DN20	63 bar	€523,48	Agotado	Qty
D160-51563	DN25	63 bar	€533,25	Agotado	Qty
D160-51564	DN32	40 bar	€450,22	Agotado	Qty
D160-51565	DN40	40 bar	€502,54	Agotado	Qty
D160-51566	DN50	40 bar	€517,75	Agotado	Qty
D160-51567	DN65	25 bar	€706,83	Agotado	Qty
D160-51568	DN80	25 bar	€773,24	Agotado	Qty
