Ball valves Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar flange – Valve Elephant
Elephant  |  SKU: D160-65629

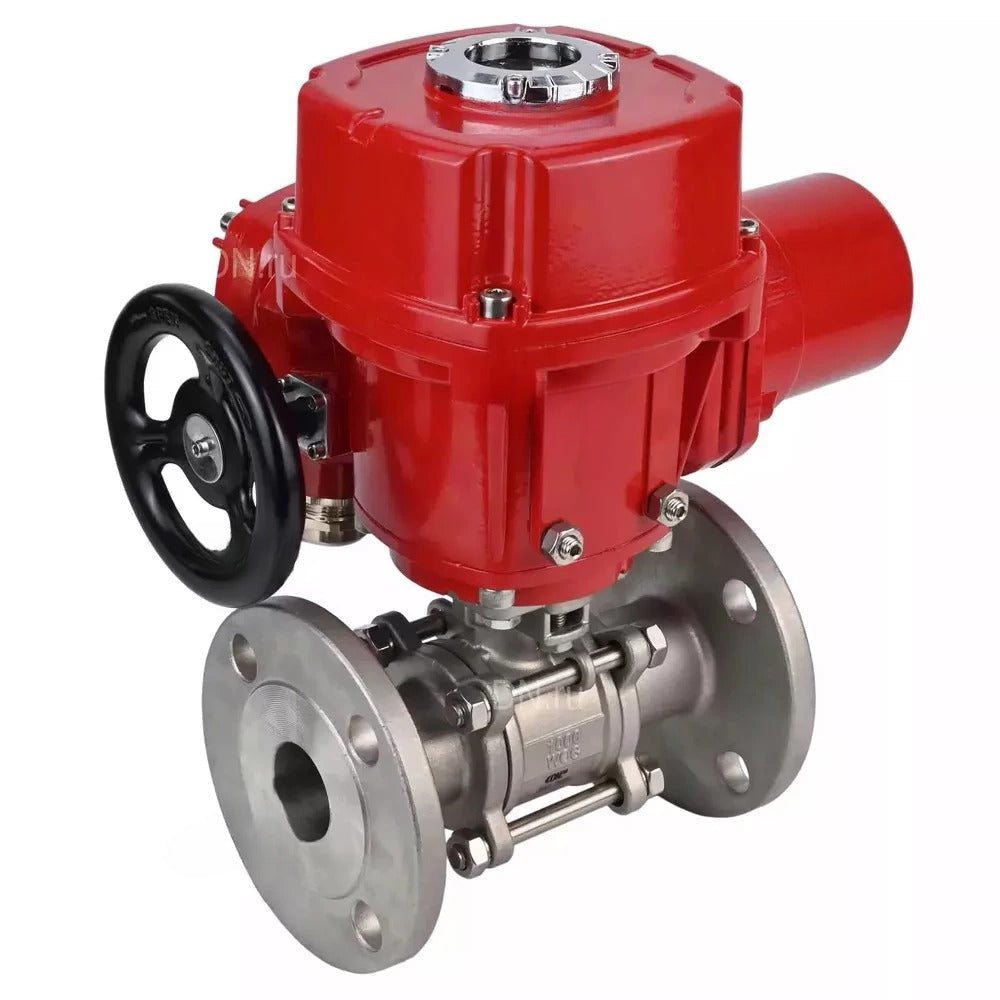

Ball valves Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar flanged with ISO flange, body - 316 stainless steel, full bore, seal - PTFE, with a quarter-turn electric drive Elephant QT-EX-EM-O2-220VAC-U1

€1.891,95
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

The Elephant BV3232P(3pc)-FP-F-ISO-H ball valve is used as a shut-off valve in heat supply systems, water supply systems, steam, fuel systems, and pneumatic systems with compressed air and neutral gases. The BV3232P(3pc)-FP-F-ISO-H series valves can be installed in systems transporting liquid and gaseous media (water, steam, petroleum products, liquids, neutral media, and gaseous media) that are non-corrosive to the valve materials.





Technical parameters of the ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar

Name Value
Working fluid temperature, °C from -20 to 150
Tap type two-way
Application water supply, heat supply, pneumatic systems
Working fluid water, steam, petroleum products, liquids, neutral media, gaseous media
Pipeline connection flanged
Water-drawable no
Flow section type full bore
Tightness class A
Control type With electric drive
Connection flanged
Control With electric drive
Presence of limit switches no
Presence of pneumatic valve yes
Average service life, years 10
Country of manufacture China





Dimensions and sizes of the ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar

Dn, mm D, mm L, mm L1, mm F, mm
65 185 290 490 280
80 200 310 490 280
100 235 350 490 280
Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру25-40 фланцевые с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходные, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-EX-EM-O2-220VAC-У1

Sketch of a ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar





Table of parts and materials for a ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar

№ Part Name Quantity, pcs Material
1 Flange 2 Stainless steel AISI 316
2 Stud 4/6/8 Stainless steel AISI 304
3 Nut 8/12/16 Stainless steel AISI 304
4 Gasket 8/12/16 Stainless steel AISI 304
5 Seal 2 PTFE
6 Ball 1 Stainless steel AISI 316
7 Housing 1 Stainless steel AISI 316
8 Thrust Pad 1 PTFE
9 Plunger 1 Stainless steel AISI 316
10 Packing 3 PTFE
11 Thrust Ring 1 Stainless steel AISI 304
12 Positioning Screw 1 Stainless steel AISI 304
13 Sliding Cover 1 Stainless steel AISI 304
14 Positioning Bolt 1 Stainless steel AISI 304
15 Hex Nut 1 Stainless steel AISI 304
16 Handle 1 Stainless steel SS 201 + PVC
17 Lock Stopper 1 Stainless steel SS 201
Sketch of the parts and materials of the ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar




Technical parameters of the Elephant QT-EX-EM-O2-220VAC-U1 electric drive

Name Meaning
Model QT-EX-EM-O2-220VAC-U1
Pressure, bar 2 ÷ 8

Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру25-40 фланцевые с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходные, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-EX-EM-O2-220VAC-У1

Wiring diagram for the Elephant QT-EX-EM-O2-220VAC-U1 electric drive

Especificaciones
  • País de origen
    China
  • Temperatura máxima permitida
    150 °C
  • Tipo de conexión
    Flanged
  • Entorno operativo
    Water, Steam, Petroleum products, Liquid media, Neutral media, Gaseous media
  • Tipo de sello
    PTFE / Fluoroplastic / Teflon
  • Material de bloqueo
    Stainless steel

Reseñas (0)

Documentación

Pago y seguridad

Métodos de pago

    Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

    Variantes disponibles

    SKUConnection sizePressurePrecio DisponibilidadCantidad Añadir al carrito
    D160-65629DN10025 bar €1.891,95 Agotado
    D160-65655DN6540 bar €1.611,73 Agotado
    D160-65628DN8040 bar €1.811,77 Agotado
