Ball valves Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar flange – Valve Elephant
Elephant  |  SKU: D160-65654

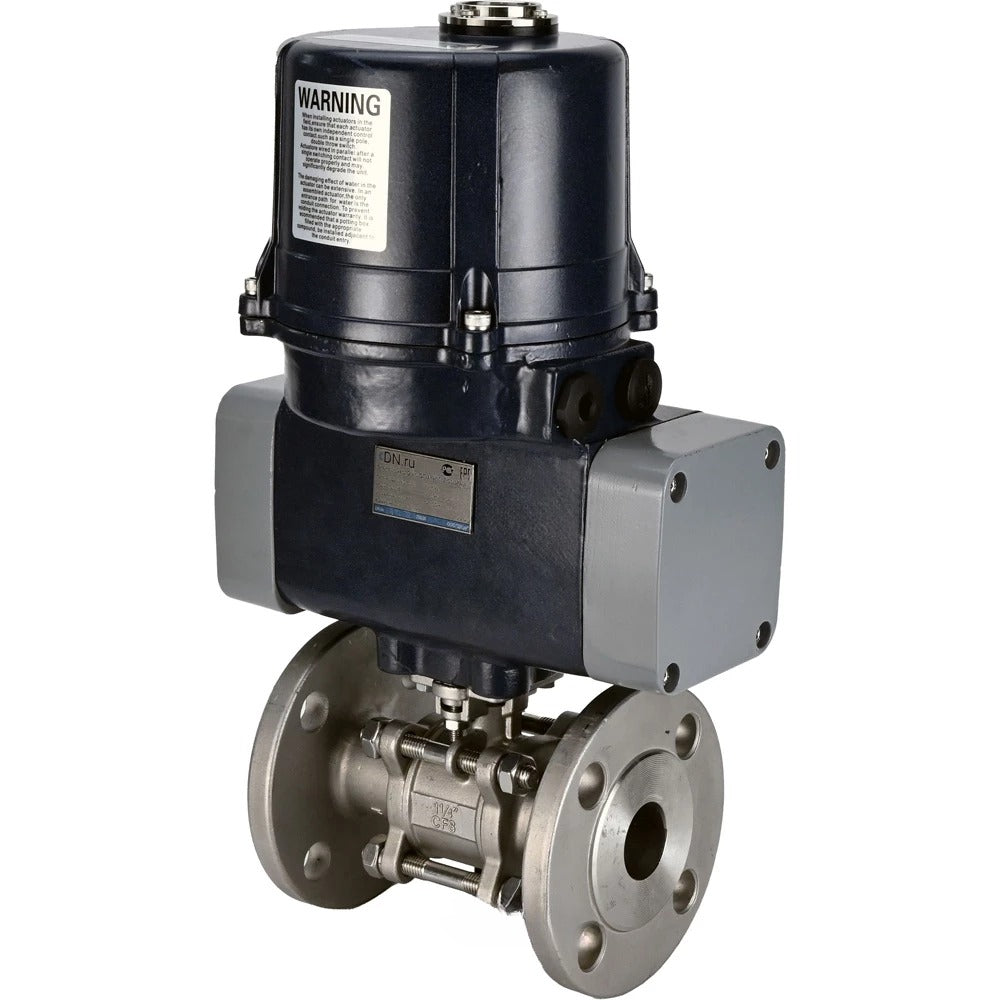

Ball valves Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar flanged with ISO flange, body - 316 stainless steel, full bore, seal - PTFE, with a quarter-turn electric drive Elephant QTSA-N-EM-O0-220VAC with spring return

€7.437,63
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

The Elephant BV3232P(3pc)-FP-F-ISO-H ball valve is used as a shut-off valve in heat supply systems, water supply systems, steam, fuel systems, and pneumatic systems with compressed air and neutral gases. The BV3232P(3pc)-FP-F-ISO-H series valves can be installed in systems transporting liquid and gaseous media (water, steam, petroleum products, liquids, neutral media, and gaseous media) that are non-corrosive to the valve materials.





Technical parameters of the ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar

Name Value
Working fluid temperature, °C from -20 to 150
Tap type two-way
Application water supply, heat supply, pneumatic systems
Working fluid water, steam, petroleum products, liquids, neutral media, gaseous media
Pipeline connection flanged
Water-drawable no
Flow section type full bore
Tightness class A
Control type With electric drive
Connection flanged
Control With electric drive
Presence of limit switches no
Presence of pneumatic valve yes
Average service life, years 10
Country of manufacture China





Dimensions and sizes of the ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar

Dn, mm D, mm L, mm L1, mm F, mm
65 185 290 266 380
80 200 310 377 436
100 235 350 377 436

Sketch of a ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar





Table of parts and materials for a ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar

№ Part Name Quantity, pcs Material
1 Flange 2 Stainless steel AISI 316
2 Stud 4/6/8 Stainless steel AISI 304
3 Nut 8/12/16 Stainless steel AISI 304
4 Gasket 8/12/16 Stainless steel AISI 304
5 Seal 2 PTFE
6 Ball 1 Stainless steel AISI 316
7 Housing 1 Stainless steel AISI 316
8 Thrust Pad 1 PTFE
9 Plunger 1 Stainless steel AISI 316
10 Packing 3 PTFE
11 Thrust Ring 1 Stainless steel AISI 304
12 Positioning Screw 1 Stainless steel AISI 304
13 Sliding Cover 1 Stainless steel AISI 304
14 Positioning Bolt 1 Stainless steel AISI 304
15 Hex Nut 1 Stainless steel AISI 304
16 Handle 1 Stainless steel SS 201 + PVC
17 Lock Stopper 1 Stainless steel SS 201
Sketch of the parts and materials of the ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar




Technical parameters of the Elephant QTSA-N-EM-O0-220VAC electric drive

Name Meaning
Model QTSA-N-EM-O0-220VAC
Pressure, bar 2 ÷ 8

Wiring diagram for the Elephant QTSA-N-EM-O0-220VAC electric drive





Table of parts and materials for the Elephant QTSA-N-EM-O0-220VAC electric drive

№ Name Material
1 Top Cover Aluminum Slav ADC12
2 Housing Aluminum Slav AL104
3 Side Cover Aluminum Slav ADC12
4 Cable Entry Nylon
5 Return Springs Spring steel
6 Piston Aluminum Slav ADC12
7 Separator Block Carbon steel 45
8 Drive Mechanism Alloy steel 40Cr
9 Inspection Window Tempered glass
10 Cable Entry Fire-resistant nylon
11 Heater Ceramic
12 Electric Motor Integrated kit
13 Adjustment Cam Aluminum Slav ADC12
14 Limit Switches Integrated assembly
15 Mounting Plate Carbon steel Q235
16 Output Shaft Carbon steel 45
17 Bearing Stainless steel
18 Position Indicator Nylon
19 Capacitor Composite material
20 Socket Integrated kit

Sketch of parts and materials for the Elephant QTSA-N-EM-O0-220VAC electric drive

Especificaciones
  • País de origen
    China
  • Temperatura máxima permitida
    150 °C
  • Tipo de conexión
    Flanged
  • Entorno operativo
    Water, Steam, Petroleum products, Liquid media, Neutral media, Gaseous media
  • Tipo de sello
    PTFE / Fluoroplastic / Teflon
  • Material de bloqueo
    Stainless steel

Reseñas (0)

Documentación

Pago y seguridad

Métodos de pago

    Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

    Variantes disponibles

    SKUConnection sizePressurePrecio DisponibilidadCantidad Añadir al carrito
    D160-65654DN10025 bar €7.437,63 Agotado
    D160-65663DN6540 bar €4.915,62 Agotado
    D160-65653DN8040 bar €7.361,70 Agotado
