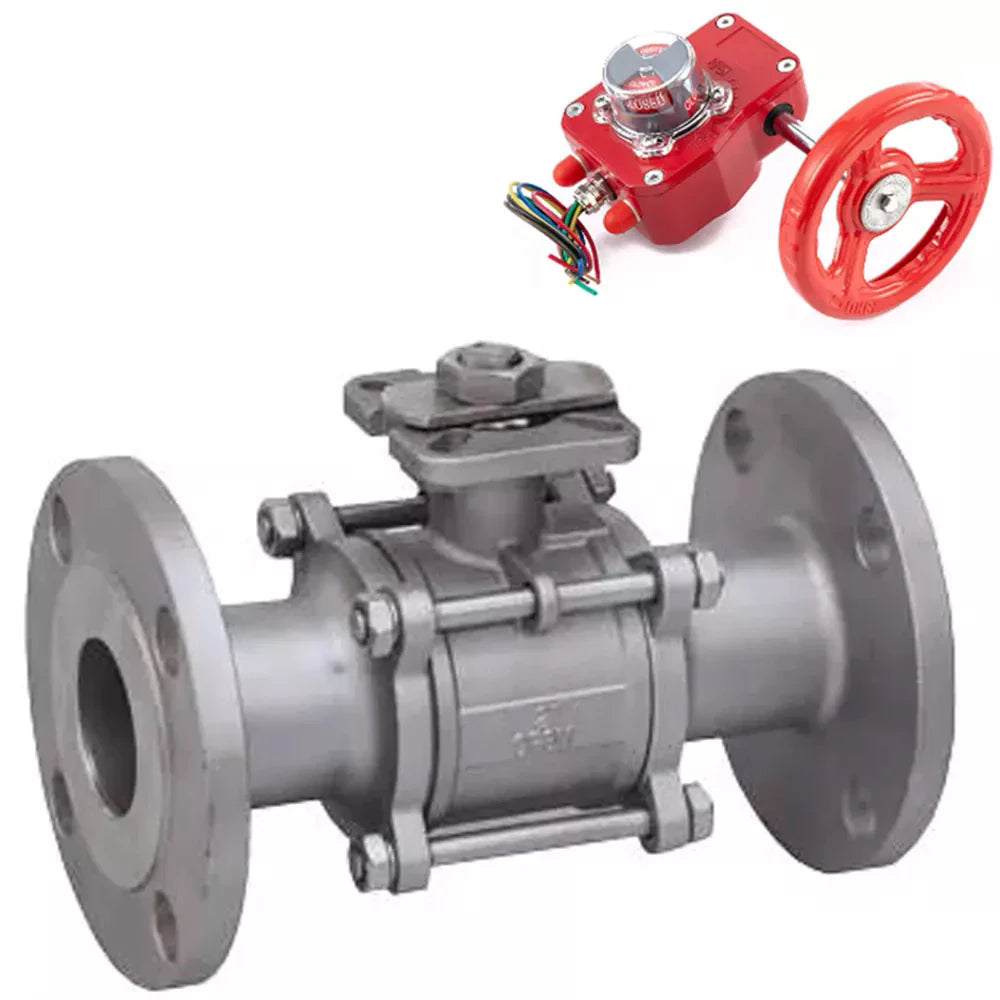

Ball valves Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar flanged with ISO flange, body - 316 stainless steel, full bore, seal - PTFE, with gearbox Elephant HGBF RQN-Z with visual position indicator and a feedback sensor
Ball valves Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar flanged with ISO flange, body - 316 stainless steel, full bore, seal - PTFE, with gearbox Elephant HGBF RQN-Z with visual position indicator and a feedback sensor - DN100 / 25 bar está agotado y se enviará tan pronto como vuelva a estar disponible.
No se ha podido cargar la disponibilidad de recogida
Entrega y envío
Entrega y envío
El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.
Descripción
Descripción
The Elephant BV3232P(3pc)-FP-F-ISO-H ball valve is used as a shut-off valve in heat supply systems, water supply systems, steam, fuel systems, and pneumatic systems with compressed air and neutral gases. The BV3232P(3pc)-FP-F-ISO-H series valves can be installed in systems transporting liquid and gaseous media (water, steam, petroleum products, liquids, neutral media, and gaseous media) that are non-corrosive to the valve materials.
The HAM RQN-Z gearbox allows manual adjustment of the required quarter-turn valve position, serving as an alternative to pneumatic, electric, or hydraulic quarter-turn actuators. It is suitable for ball valves, butterfly valves, 90° valves, and for controlling air dampers.
Technical parameters of the ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar
| Name | Value |
| Working fluid temperature, °C | from -20 to 150 |
| Tap type | two-way |
| Application | water supply, heat supply, pneumatic systems |
| Working fluid | water, steam, petroleum products, liquids, neutral media, gaseous media |
| Pipeline connection | flanged |
| Water-drawable | no |
| Flow section type | full bore |
| Tightness class | A |
| Control type | gearbox |
| Connection | flanged |
| Control | gearbox |
| Average service life, years | 10 |
| Country of manufacture | China |
Dimensions and sizes of the ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar
| Dn | D | L | E |
| 65 | 185 | 290 | 78 |
| 80 | 200 | 310 | 78 |
| 100 | 235 | 350 | 108 |
Sketch of a ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar
Table of parts and materials for a ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar
| № | Part Name | Quantity, pcs | Material |
| 1 | Flange | 2 | Stainless steel AISI 316 |
| 2 | Stud | 4/6/8 | Stainless steel AISI 304 |
| 3 | Nut | 8/12/16 | Stainless steel AISI 304 |
| 4 | Gasket | 8/12/16 | Stainless steel AISI 304 |
| 5 | Seal | 2 | PTFE |
| 6 | Ball | 1 | Stainless steel AISI 316 |
| 7 | Housing | 1 | Stainless steel AISI 316 |
| 8 | Thrust Pad | 1 | PTFE |
| 9 | Plunger | 1 | Stainless steel AISI 316 |
| 10 | Packing | 3 | PTFE |
| 11 | Thrust Ring | 1 | Stainless steel AISI 304 |
| 12 | Positioning Screw | 1 | Stainless steel AISI 304 |
| 13 | Sliding Cover | 1 | Stainless steel AISI 304 |
| 14 | Positioning Bolt | 1 | Stainless steel AISI 304 |
| 15 | Hex Nut | 1 | Stainless steel AISI 304 |
| 16 | Handle | 1 | Stainless steel SS 201 + PVC |
| 17 | Lock Stopper | 1 | Stainless steel SS 201 |
Technical parameters of the Elephant HGBF RQN-Z:
| Name | Meaning |
| Degree of protection, IP | 67 |
| Connection type | ISO 5211 |
Table of parts and materials for the Elephant HGBF RQN-Z gearbox
| № | Parts | Material |
| 1 | Transparent indicator cover | Polycarbonate |
| 2 | Screw | AISI 304 stainless steel |
| 3 | Screw | AISI 304 stainless steel |
| 4 | Cover | ADC 12 aluminum alloy |
| 5 | Worm wheel | QT450 cast iron |
| 6 | Adjusting screw | AISI 304 stainless steel |
| 7 | Worm shaft | 45-gauge steel |
| 8 | Plug | NBR |
| 9 | Bushing | PZ2175 polymer |
| 10 | Bearing | Alloy steel |
| 11 | Housing | ADC 12 aluminum alloy |
| 12 | Bearing | Alloy steel |
| 13 | Seal | Rubber |
| 14 | Washer | AISI 304 stainless steel |
| 15 | Screw | AISI 304 stainless steel |
| 16 | Axle | 45-gauge steel |
| 17 | Limit switch | - |
| 18 | O-ring | NBR |
Sketch of parts and materials for the Elephant HGBF RQN-Z gearbox
Especificaciones
Especificaciones
-
País de origen
-
Temperatura máxima permitida
-
Tipo de conexión
-
Entorno operativoWater, Steam, Petroleum products, Liquid media, Neutral media, Gaseous media
-
Tipo de sello
-
Material de bloqueo
