Elephant  |  SKU: D160-68417

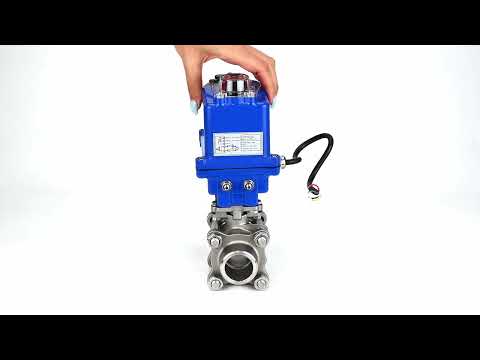

Ball valves Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar full bore, body - 316 stainless steel, seal - PTFE, for welding, with a 1/4-turn electric drive Elephant QT-N-EM-O1-220VAC-U1 blue

€211,11
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

The Elephant BV3232P(3pc)-FP-W-ISO-H WDVF ball valve is used as a shut-off valve in heat supply systems, water supply systems, steam, fuel systems, and pneumatic systems with compressed air and neutral gases. The BV3232P(3pc)-FP-W-ISO-H WDVF series valves can be installed in systems transporting liquid and gaseous media (water, steam, petroleum products, and neutral media) that are non-corrosive to the valve materials.

The Elephant PA-DA pneumatic actuator is designed to automate the control of industrial shut-off valves, such as globe valves and ball valves. Elephant pneumatic actuators are designed for both indoor and outdoor use. All internal and external components have an anti-corrosion coating.





Technical parameters of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar

Name Value
Nominal pressure, bar 63
Working fluid temperature, °C -29 to 180
Valve device type Two-way
Application Water supply, heat supply, steam supply
Working fluid Water, steam, petroleum products, neutral media
Pipeline connection Welded ends
Water-drawable No
Flow area type Full bore
Tightness class A
Control type With pneumatic actuator
Connection Welded ends
Control Double-acting pneumatic actuator
Presence of limit switches No
Presence of pneumatic valve Yes
Presence of electropneumatic positioner No
Average service life, years 10
Country of manufacture China





Dimensions and sizes of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar

DN D, mm L, mm F, mm L1, mm
15 21,3 76 110 121
20 26,9 81 110 121
25 33,7 90 110 121
32 42,4 110 110 121

Sketch of a ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar





Table of parts and materials for a ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar

№ Part Name Material
1 Body Stainless steel AISI 316
2 Bonnet Stainless steel AISI 316
3 Ball Stainless steel AISI 316
4 Seal PTFE
5 Coupling Gasket PTFE
6 Thrust Washer PTFE
7 Packaging PTFE
8 Bushing Stainless steel AISI 304
9 Stem Stainless steel AISI 304
10 Gasket Stainless steel AISI 304
11 Washer Stainless steel AISI 304
12 Washer Stainless steel AISI 304
13 Nut Stainless steel AISI 304
14 Bolt Stainless steel AISI 304
15 Handle Stainless steel SS 201
16 Handle Cover PVC
17 Nut Stainless steel AISI 304

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду15-32 Ру63 полнопроходные, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом PA-DA, пневмораспределителем 4М310-08 220В

Sketch of the parts and materials of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar





Technical parameters of the Elephant QT-N-003EM-O1-220VDC-U1 blue electric drive

Name Meaning
Model QT-N-003EM-O1-220VDC-U1 blue
Pressure, bar 2 ÷ 8
Availability of a manual backup Yes
Wiring diagram for the Elephant QT-N-003EM-O1-220VDC-U1 blue electric drive

Especificaciones
  • País de origen
    China
  • Temperatura máxima permitida
    180 °C
  • Tipo de conexión
    Welded
  • Entorno operativo
    Water, Steam, Petroleum products, Neutral environments
  • Tipo de sello
    PTFE / Fluoroplastic / Teflon
  • Material de bloqueo
    Stainless steel

Reseñas (0)

Documentación

Pago y seguridad

Métodos de pago

    Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

    Variantes disponibles

    SKUConnection sizePressurePrecio DisponibilidadCantidad Añadir al carrito
    D160-68417DN1563 bar €211,11 Agotado
    D160-68418DN2063 bar €227,15 Agotado
    D160-68419DN2563 bar €231,20 Agotado
    D160-68420DN3263 bar €260,39 Agotado
