Elephant | SKU: D160-41953

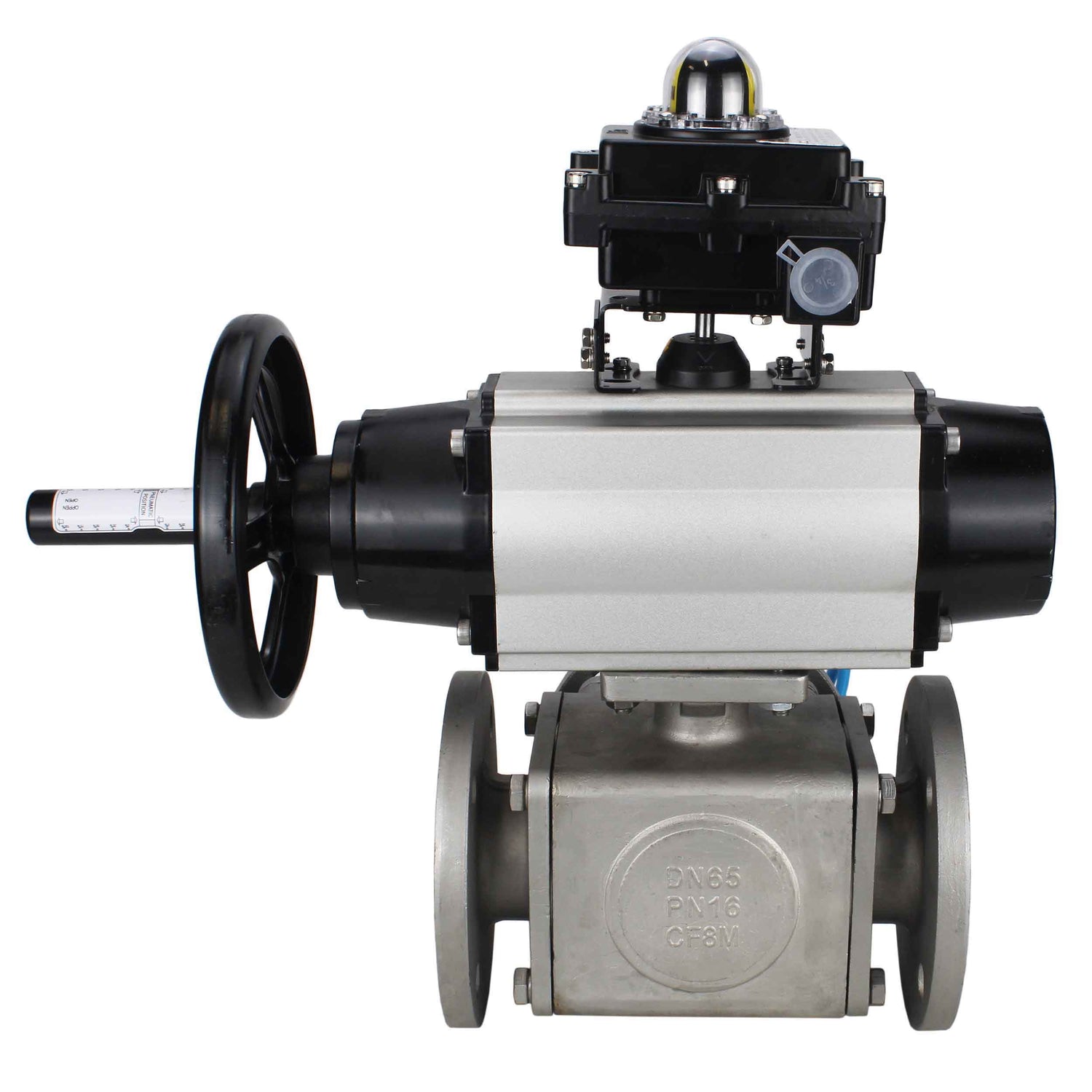

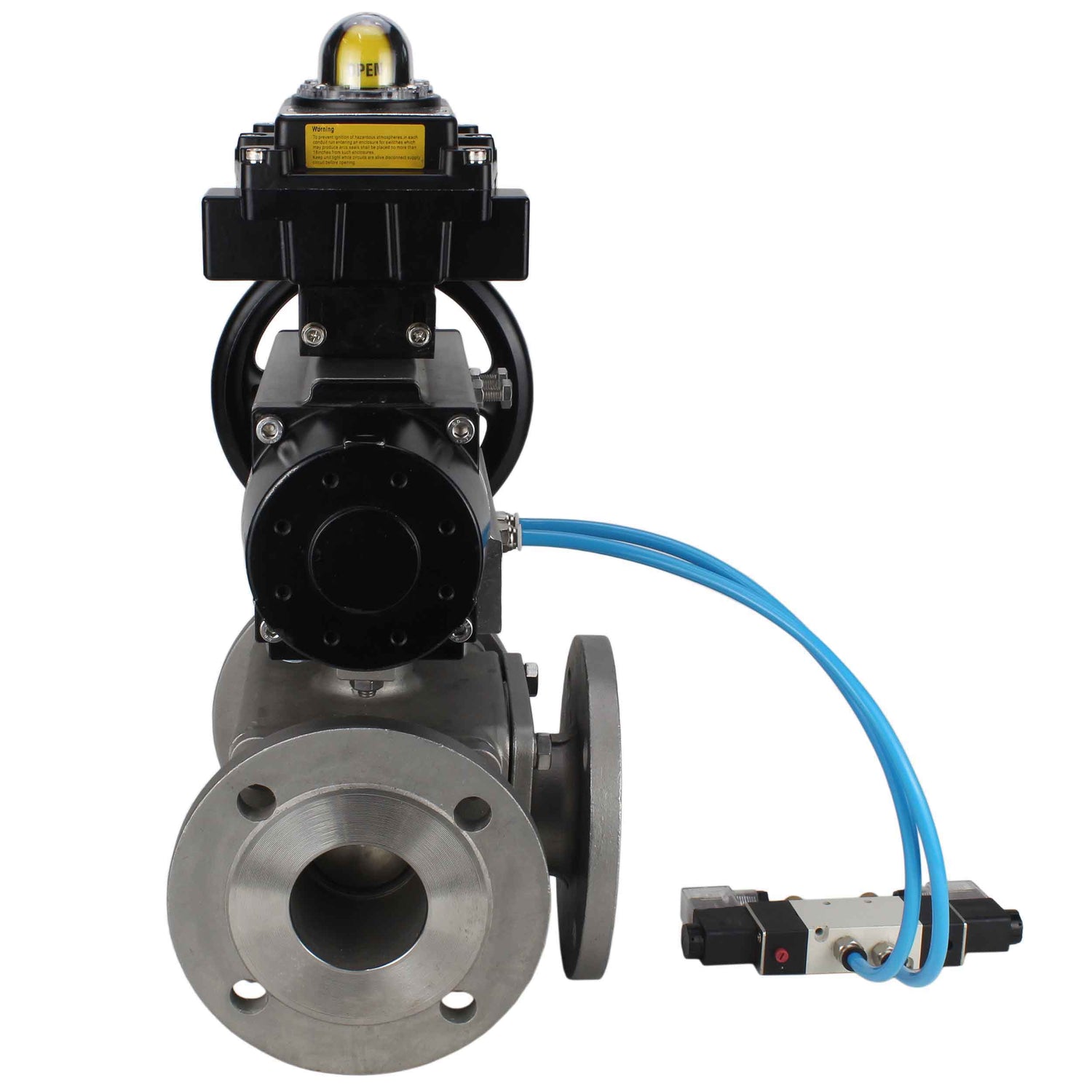

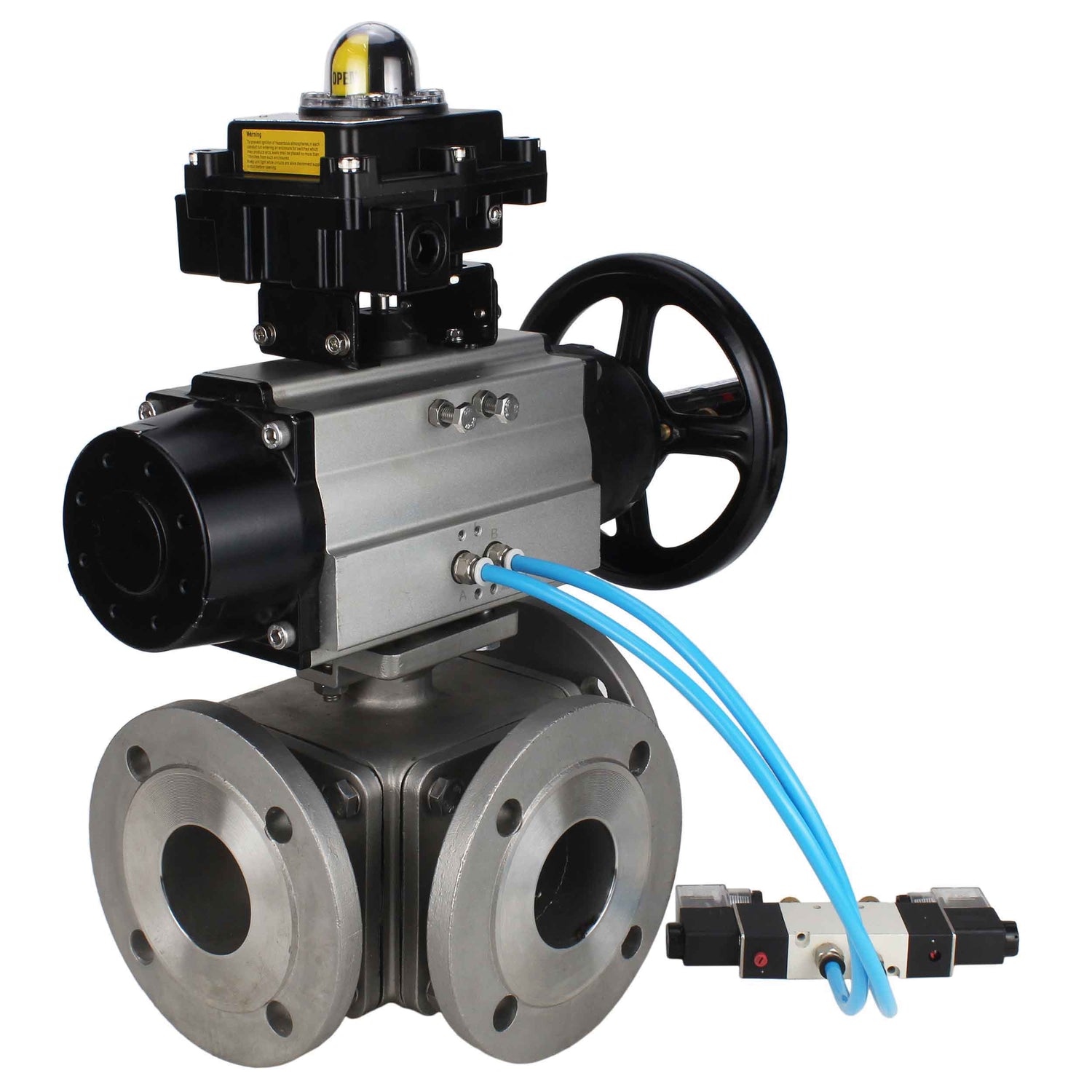

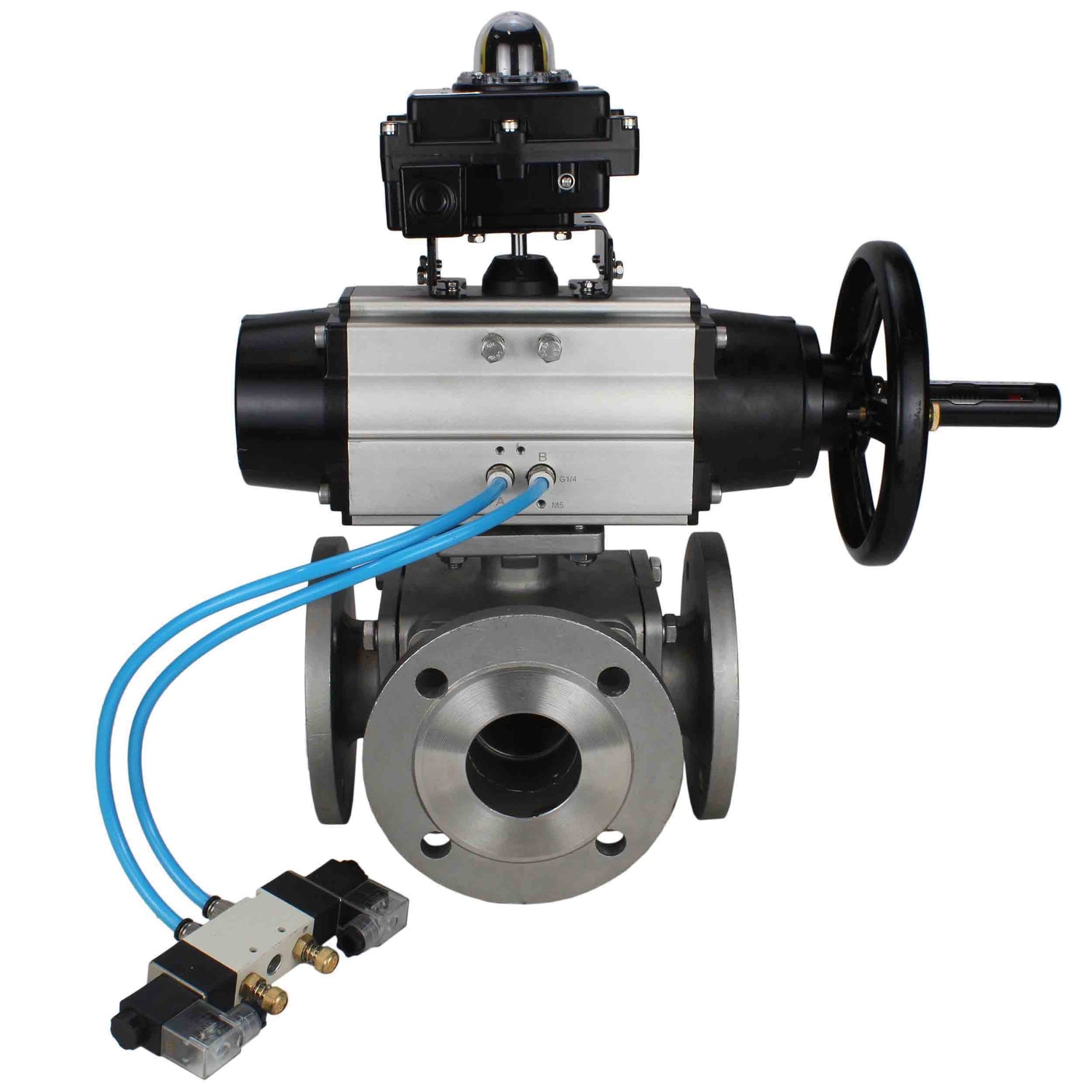

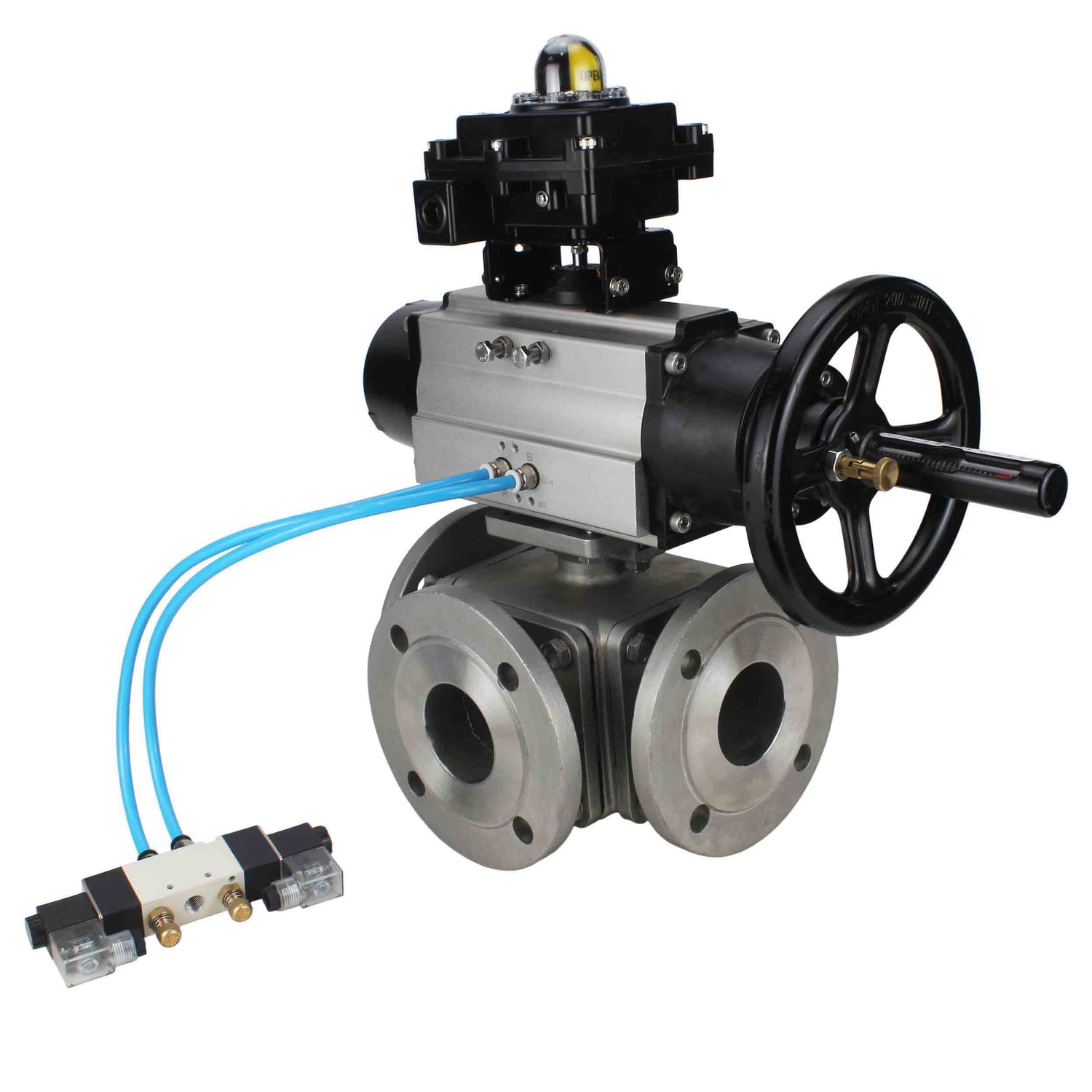

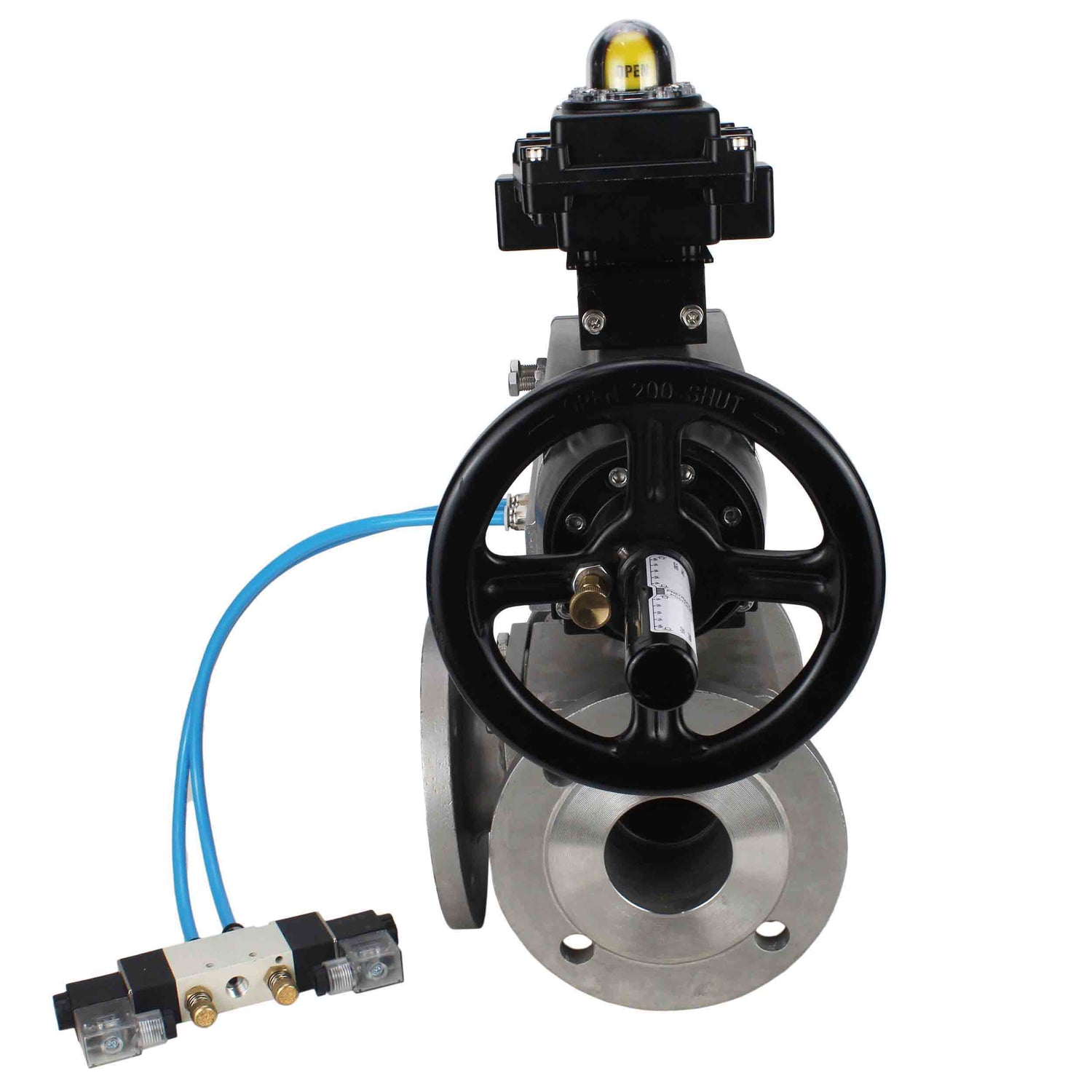

Ball valves Elephant BV3232P(4pc)-FP-3WL-F-ISO-H DN100 16 bar full bore, flanged, body - stainless steel SS316, ISO flange F10/F12, square 19x19, with double pneumatic actuator PA-DA-105-1 action, pneumatic distributor 4V320-10 220V and LSU APL-410N E

€4.087,49

Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Connection size

Pressure

Variantes del producto

Ball valves Elephant BV3232P(4pc)-FP-3WL-F-ISO-H DN100 16 bar full bore, flanged, body - stainless steel SS316, ISO flange F10/F12, square 19x19, with double pneumatic actuator PA-DA-105-1 action, pneumatic distributor 4V320-10 220V and LSU APL-410N E - DN100 / 16 bar está agotado y se enviará tan pronto como vuelva a estar disponible.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

The ball valve is used as a shut-off valve, as well as for mixing and separation of medium flows in heat and water supply systems, in steam, fuel and pneumatic systems with compressed air and neutral gases. Installation of valves of this series is possible in systems transporting liquid and gaseous media (water, oil, oils, steam, air, alcohols, glycol, etc.) not aggressive to valve materials.

The rotary pneumatic actuator is designed to automate the process of controlling industrial valves, as well as to determine the position of the valve shut-off body.

Technical parameters of ball valves Elephant Elephant BV3232P(4pc)-FP-3WL-F-ISO-H DN100 16 bar full bore, flanged, body - stainless steel SS316

Parameter	Value
Nominal Pressure PN, bar	16
Operating Temperature, °C	-25 to 180
Valve Type	Three-way
Three-way Valve Type	L
Application	Water supply, heating supply
Operating Medium	Water, steam, petroleum products, neutral and gaseous media
Pipeline Connection	Flanged
Water-drawing	No
Flow Section Type	Full bore
Tightness Class	A
Control Type	Pneumatic actuator
Connection Type	Flanged
Actuation	Pneumatic actuator with return springs
Limit Switches	Yes
Pneumatic Distributor	Yes
Electropneumatic Positioner	No
Average Service Life, years	10
Warranty, years	1
Country of Manufacture	China

Dimensions and dimensions of ball valves Elephant Elephant BV3232P(4pc)-FP-3WL-F-ISO-H DN100 16 bar full bore, flanged, body - stainless steel SS316

Size	L, mm	ØD, mm	ØD1, mm	ØD2, mm	A, mm	E, mm
100	325	220	180	158	495	200

Sketch dimensions and dimensions of ball valves Elephant Elephant BV3232P(4pc)-FP-3WL-F-ISO-H DN100 16 bar full bore, flanged, body - stainless steel SS316

Table of parts and materials for ball valves Elephant Elephant BV3232P(4pc)-FP-3WL-F-ISO-H DN100 16 bar full bore, flanged, body - stainless steel SS316

№	Part Name	Material
1	Body	Stainless Steel SS316
2	Ball	Stainless Steel SS316
3	Seal	PTFE
4	Body Cover	Stainless Steel SS316
5	Bolt	Stainless Steel SS304
6	Gasket	PTFE
7	Nut	Stainless Steel SS304
8	Gasket	PTFE
9	Stem Seal	PTFE
10	Bolt	Stainless Steel SS304
11	Packing Gland	Stainless Steel SS304

Parts and materials sketch for ball valves Elephant Elephant BV3232P(4pc)-FP-3WL-F-ISO-H DN100 16 bar full bore, flanged, body - stainless steel SS316

Technical parameters of pneumatic actuator PA-DA-105-1:

Type of pneumatic actuator	double-acting
Control pressure, bar	2 ÷ 8
Operating temperature, °C	-20 to +80
Visual position indicator	open / closed
Manual control	handwheel
Swivel angle, °	90 ± 5
Top connection standard	NAMUR
Air connection standard	NAMUR
Air supply connection thread	G 1/4ʺ
ISO flange type	F07/F10
Stem square, mm	22x22
Weight, kg	9
Average life, cycles closed/open	300 000

Pneumatic actuator PA-DA-105-1

Dimensions and dimensions of the pneumatic actuator PA-DA-105-1:

A, mm	495
A1, mm	461.5
B, mm	133
C, mm	109.5
D, mm	153
E, mm	57.5
F, mm	64
G, mm	26
H, mm	80
I, mm	30
N, mm	22
W, mm	200
J, mm	102
K, mm	70
L, mm	M10x16
M, mm	M8x13
O, mm	4
P, mm	4
S, mm	M6
T, mm	24
U, mm	32

Sketch of dimensions and dimensions of pneumatic actuator PA-DA-105-1

PA-DA-105-1 air actuator parts and materials table:

№	Part name	Material
1	Indicator screw	ABS (plastic)
2	Position indicator	ABS (plastic)
3	Spring clip	Stainless steel 304
4	Washer	Stainless steel 304
5	External washer	Engineering plastic
6	Adjustment screw	Stainless steel 304
7	Nut	Stainless steel 304
8	Washer	Stainless steel 304
9	Body	Extruded aluminum alloy
10	Piston	Die cast aluminum alloy
11	Piston O-ring	NBR
12	Bearing group	Engineering plastic
13	End cap O-ring	NBR
14	End cap	Die cast aluminum alloy coated with polyester paint
15	Fixing screw	Stainless steel 304
16	Internal washer	Engineering plastic
17	Sealing ring	NBR
18	Bearing	Engineering plastic
19	Retainer	Alloy steel
20	Gear	Alloy steel
21	Bearing	Engineering plastic
22	Sealing ring	NBR

Parts and material sketch of the PA-DA-105-1 pneumatic actuator

Technical parameters of pneumatic valve Elephant 4V320-10 220V

Name	Value
Pneumatic distributor model	4V320-10 220V
Operating pressure, bar	1.5 ÷ 8
Supply voltage, V	220V
Actuation frequency, cycles/sec	5

Dimensions and dimensions of Elephant 4V320-10 220V pneumatic directional control valve

Model	4V320-10
A, mm	71.9
B, mm	45
C, mm	94.4
D, mm	27
E, mm	69
F, mm	40
I, mm	24
K, mm	40
L, mm	188.8
M, mm	69.4
N, mm	50
O, mm	83.4
P, mm	22
S, mm	20
T, mm	6.5
U, mm	2.4
H, mm	82.4

Sketch of dimensions and dimensions of pneumatic valve Elephant

Technical parameters of limit switch unit Elephant APL-410N EX

Name	Value
Limit switch box model	APL-410N EX
Service life, years	10

Dimensions and dimensions of limit switch unit Elephant APL-410N EX

Model	D, mm	D1, mm	H, mm	L, mm	B, mm	M, mm
APL-410N EX	9.5	5	174	177	178	8

Sketch of dimensions and dimensions of limit switch unit Elephant APL-410N EX

Especificaciones

País de origen

China
Apertura de puerto

full bore
Temperatura máxima permitida

180 °C
Tipo de conexión

Flanged
Entorno operativo

Water, Steam, Petroleum Products, Neutral Media, Gaseous Media
Tipo de sello

PTFE
Interruptores de límite

have
Tipo de actuador neumático

double action

Reseñas (0)

Documentación

Limit switch ELEPHANT APL-410N EX explosion-proof

Data sheet for limit switch unit Elephant APL-410N EX

Pneumatic valve ELEPHANT 4V320-8 or 10 AC220V

Ball valve ELEPHANT BV32xP 4pc -SP-3x-T-ISO-H

Ball valve ELEPHANT BV3232P 4pc -FP-3x-F-ISO-H

Rotary pneumatic actuator ELEPHANT PA-DA-105-1 double-acting with handwheel
