Ball valves Elephant BV3232P(4pc)-FP-3WL-F-ISO-H full bore three-way, – Valve Elephant
Elephant  |  SKU: D160-56451

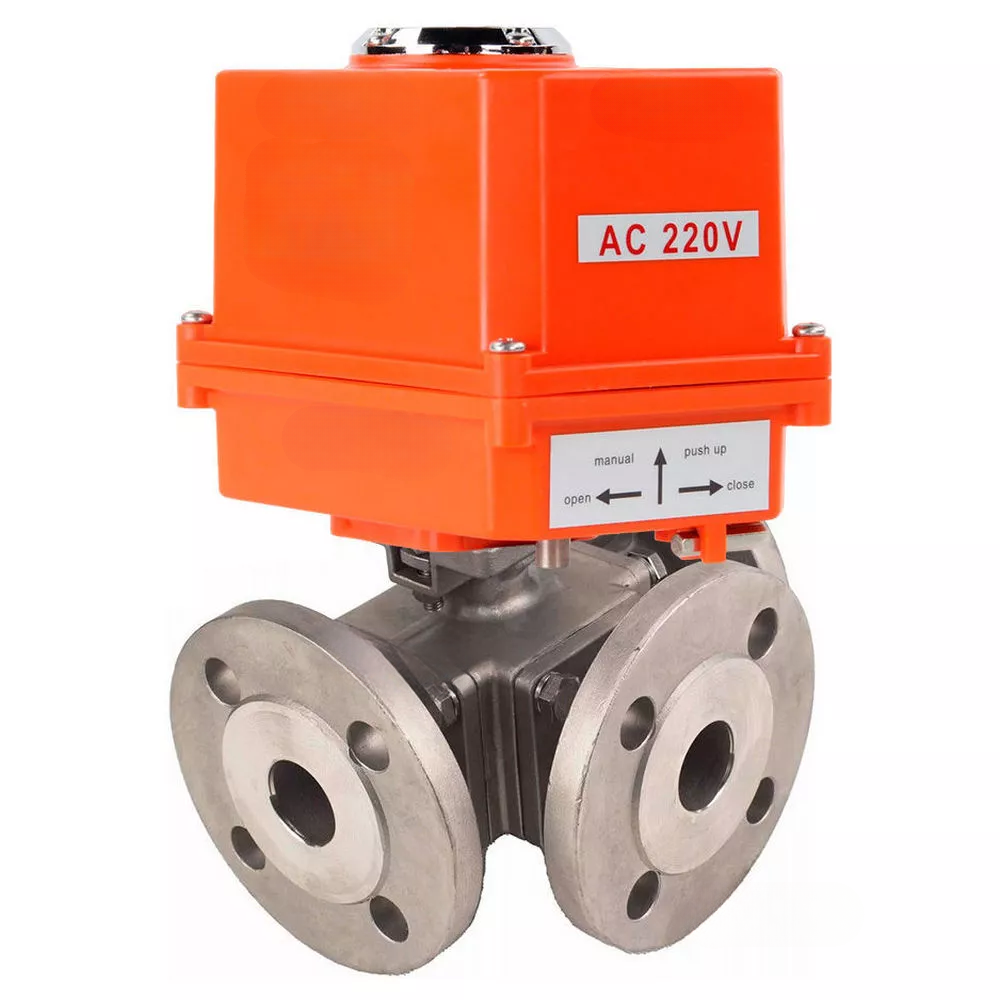

Ball valves Elephant BV3232P(4pc)-FP-3WL-F-ISO-H full bore three-way, stainless steel SS316, flanged, seal - PTFE, with quarter-turn electric drive Elephant QT-N-EM-O1-220VAC-U1 MINI

€339,88
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Ball valves Elephant BV3232P(4pc)-FP-3WL-F-ISO-H full bore three-way, stainless steel SS316, flanged, seal - PTFE, with quarter-turn electric drive Elephant QT-N-EM-O1-220VAC-U1 MINI - DN15 / 16 bar está agotado y se enviará tan pronto como vuelva a estar disponible.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

The ball valve is used as a shut-off valve, as well as for mixing and separating the working medium flows in heat supply systems, water supply systems, in steam, fuel and pneumatic systems with compressed air and neutral gases. Installation of valves of this series is possible in systems transporting liquid and gaseous media (water, oil, oils, steam, air, alcohols, glycol, etc.), non-aggressive to the valve materials.

Quarter-turn electric actuators are designed for remote and local control of rotation of a shut-off element by 0° ~ 270° of such types as a ball valve, etc.





Technical characteristics of ball valves Elephant BV3232P(4pc)-FP-3WL-F-ISO-H full bore three-way, stainless steel SS316, flanged, seal - PTFE, with quarter-turn electric drive Elephant QT-N-EM-O1-220VAC-U1 MINI

Name Meaning
Nominal pressure PN, bar 16
Connection type flanged
Control type With electric drive
Application water supply, heat supply
Crane ball passage full bore
Climate performance U1
Working environment temperature, °C from -25 to 180
Joining flanged
Control Electric drive 220V
Sealing class A
Water intake No
Type of crane device three-way
Three-way valve type L
Working medium water, steam, petroleum products, neutral media, gaseous media
Warranty, g. 1
Service life, years 10





Sketch of overall dimensions and sizes of ball valves Elephant BV3232P(4pc)-FP-3WL-F-ISO-H full bore three-way, stainless steel SS316, flanged, seal - PTFE, with quarter-turn electric drive Elephant QT-N-EM-O1-220VAC-U1 MINI



Dimensions and sizes of ball valves Elephant BV3232P(4pc)-FP-3WL-F-ISO-H full bore three-way, stainless steel SS316, flanged, seal - PTFE, with quarter-turn electric drive Elephant QT-N-EM-O1-220VAC-U1 MINI

Model L, mm D, mm k, mm d, mm d1, mm X, mm H, mm Z, mm
DN15 150 95 65 15 45 157 90 115
DN20 160 105 75 18 58 157 90 115
DN25 180 115 85 25 64 157 90 115





Sketch of parts and materials of ball valves Elephant BV3232P(4pc)-FP-3WL-F-ISO-H full bore three-way, stainless steel SS316, flanged, seal - PTFE, with quarter-turn electric drive Elephant QT-N-EM-O1-220VAC-U1 MINI



Table of parts and materials of ball valves Elephant BV3232P(4pc)-FP-3WL-F-ISO-H full bore three-way, stainless steel SS316, flanged, seal - PTFE, with quarter-turn electric drive Elephant QT-N-EM-O1-220VAC-U1 MINI

Item No. Part name Material
1 Frame Stainless steel SS316
2 Ball Stainless steel SS316
3 Sealing PTFE
4 Case cover Stainless steel SS316
5 Bolt Stainless steel SS304
6 Pad PTFE
7 screw Stainless steel SS304
8 Pad PTFE
9 Rod seal PTFE
10 Bolt Stainless steel SS304
11 Seal Stainless steel SS304
13 Stock Stainless steel SS316





Electric drives Elephant QT-N-EM-O1-220VAC-U1 MINI

Technical parameters of electric drives Elephant QT-N-EM-O1-220VAC-U1 MINI

Name Meaning
Electric drive model QT-N-EM-O1-220VAC-U1 MINI
Supply voltage 220V





Sketch of dimensions and sizes of electric drives Elephant QT-N-EM-O1-220VAC-U1 MINI



Dimensions and sizes of electric drives Elephant QT-N-EM-O1-220VAC-U1 MINI

Model X, mm Y, mm Z, mm
QT-N-003EM-O1-220VAC-U1 MINI 157 90 115

Especificaciones
  • País de origen
    China
  • Temperatura máxima permitida
    #ИМЯ?
  • Tipo de conexión
    Flanged
  • Entorno operativo
    Water, Steam, Petroleum Products, Neutral Media, Gaseous Media
  • Tipo de sello
    PTFE
  • Interruptores de límite
    Yes
  • Modelo del actuador
    QT-N-003EM-O1-220VAC-U1 MINI

Reseñas (0)

Documentación
nullBall valve ELEPHANT BV3232P 4pc -FP-3x-F-ISO-H
nullElectric quarter-turn actuator ELEPHANT QT-N-003EM-O1-220VAC-U1 MINI

Pago y seguridad

Métodos de pago

    Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

    Variantes disponibles

    SKUConnection sizePressurePrecio DisponibilidadCantidad Añadir al carrito
    D160-56451DN1516 bar €339,88 0 Disponibles
    D160-56452DN2016 bar €410,40 Agotado
    D160-56453DN2516 bar €530,71 Agotado
