Elephant  |  SKU: D040-08499

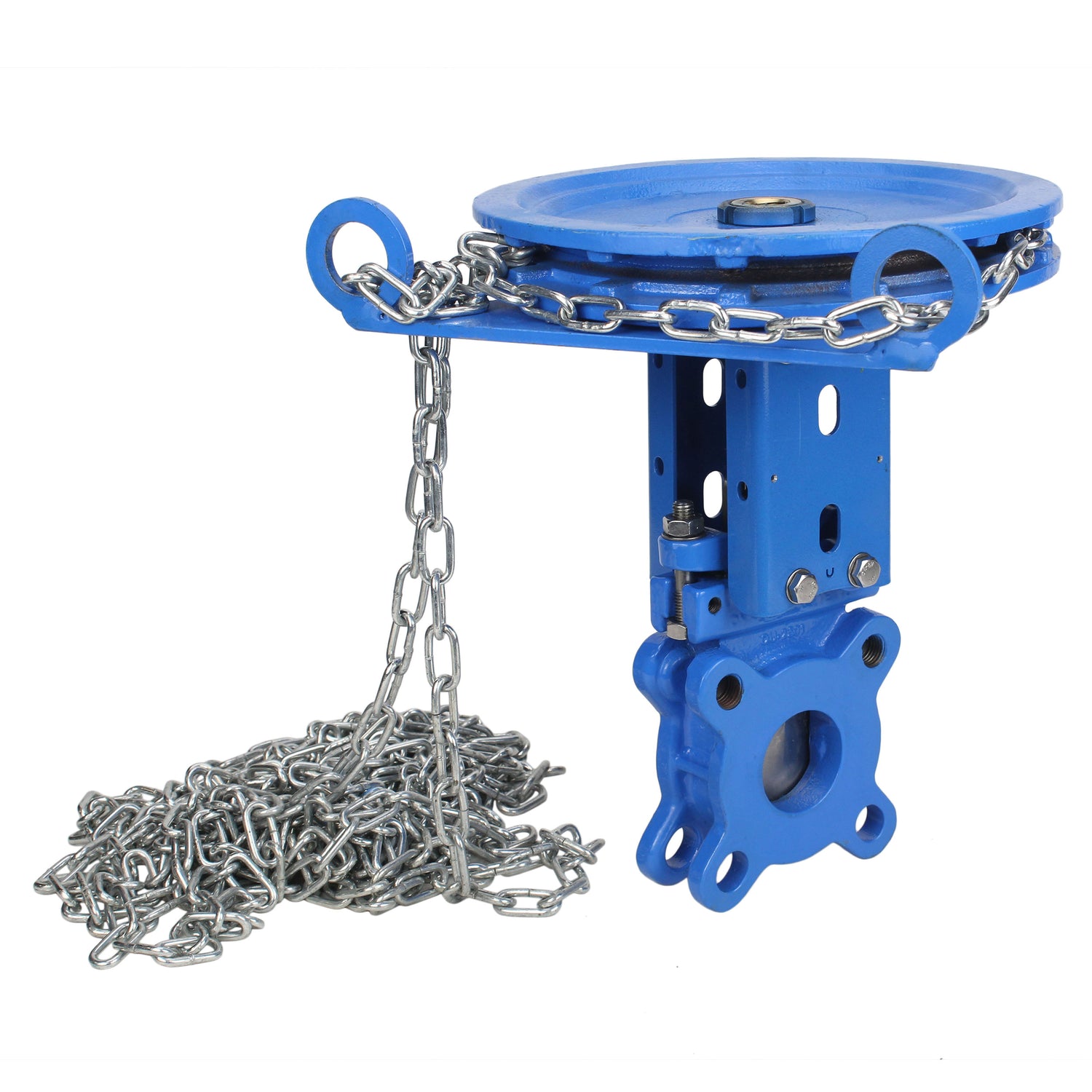

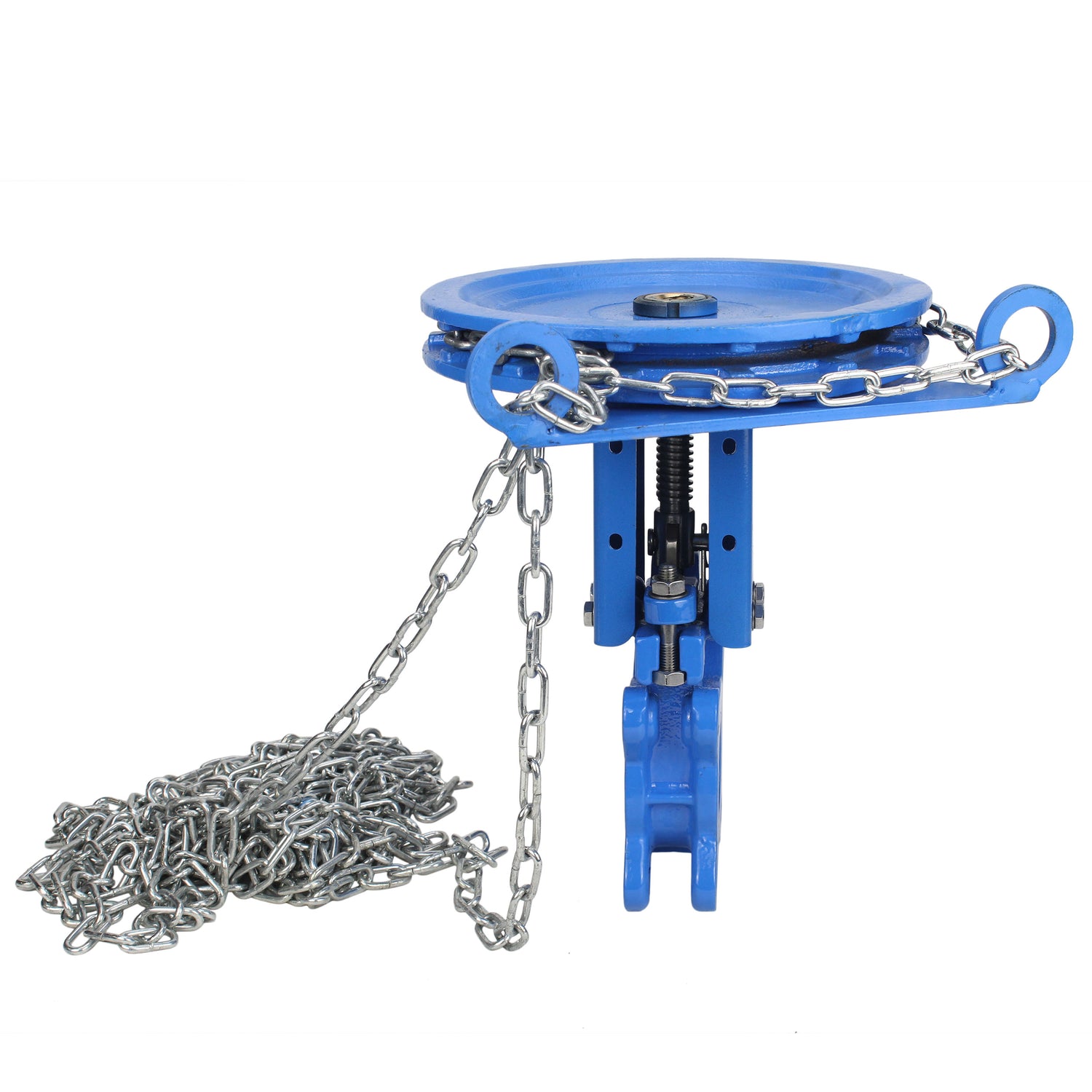

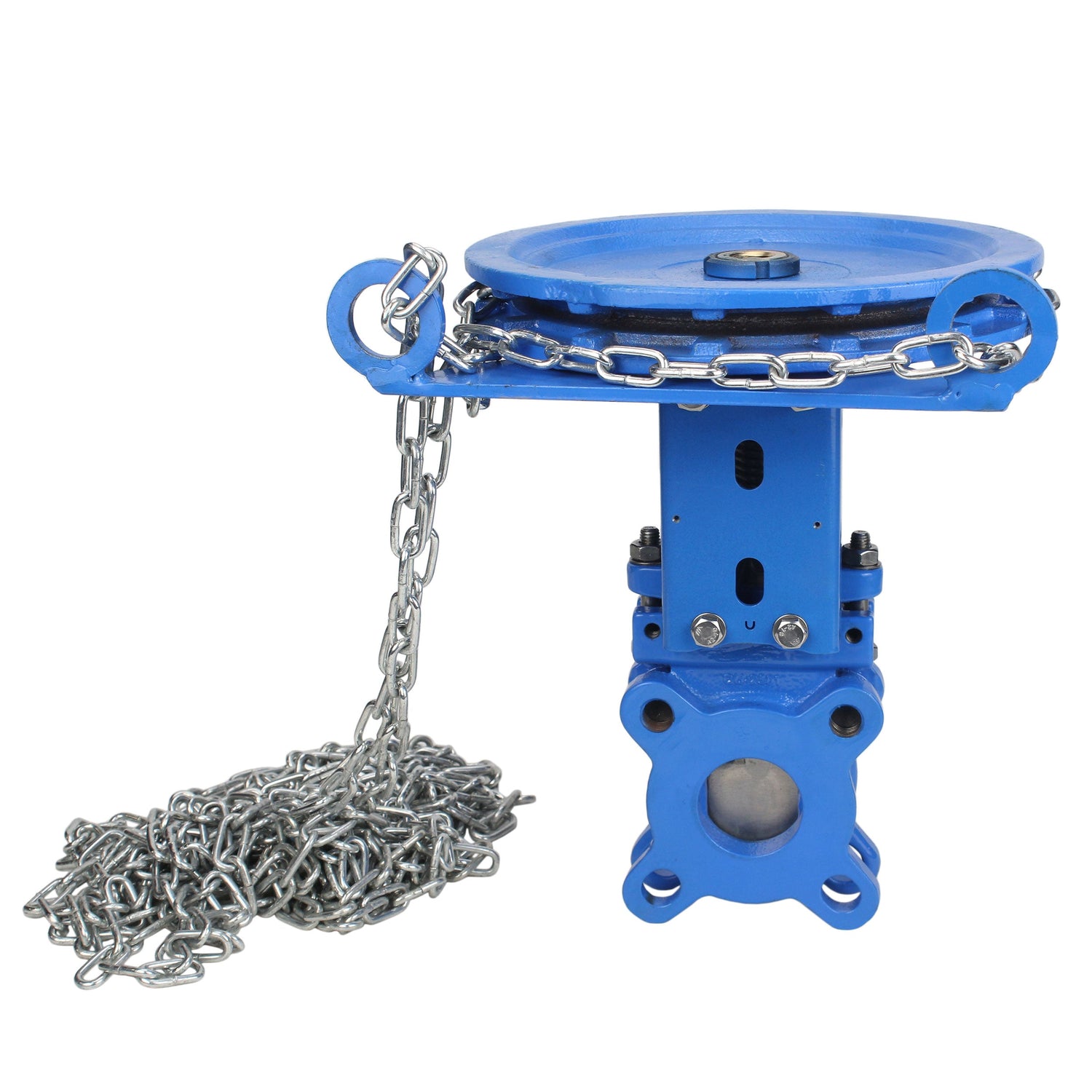

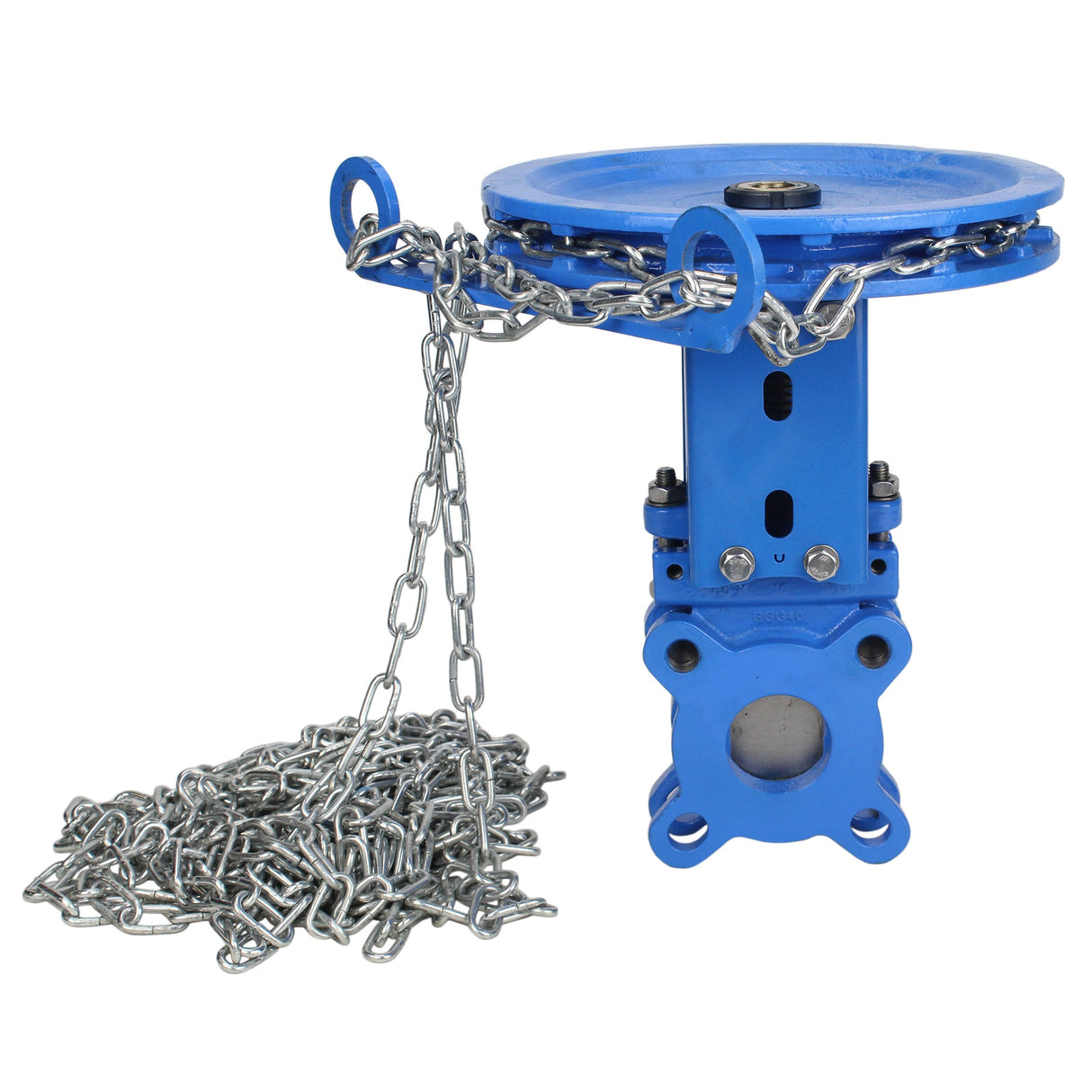

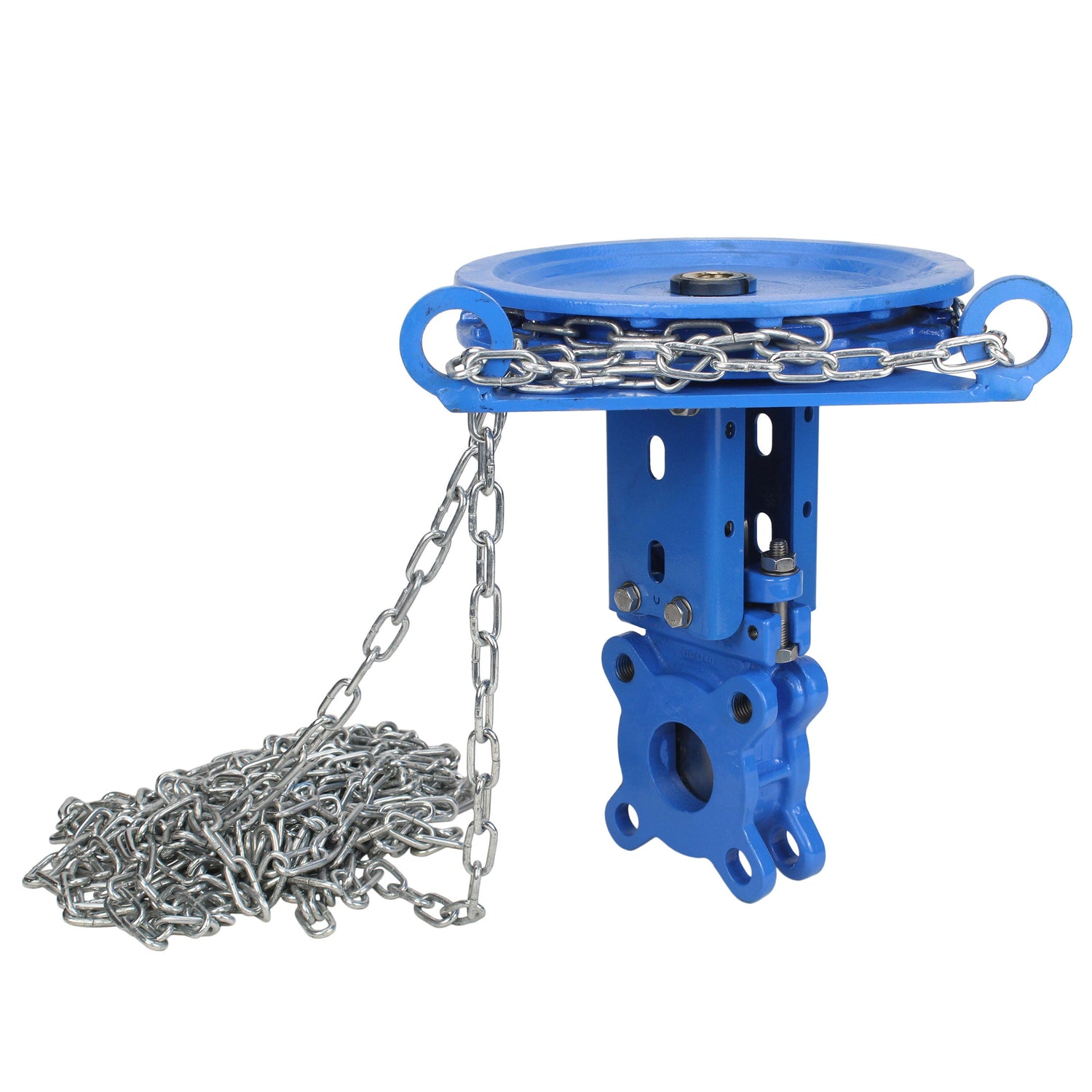

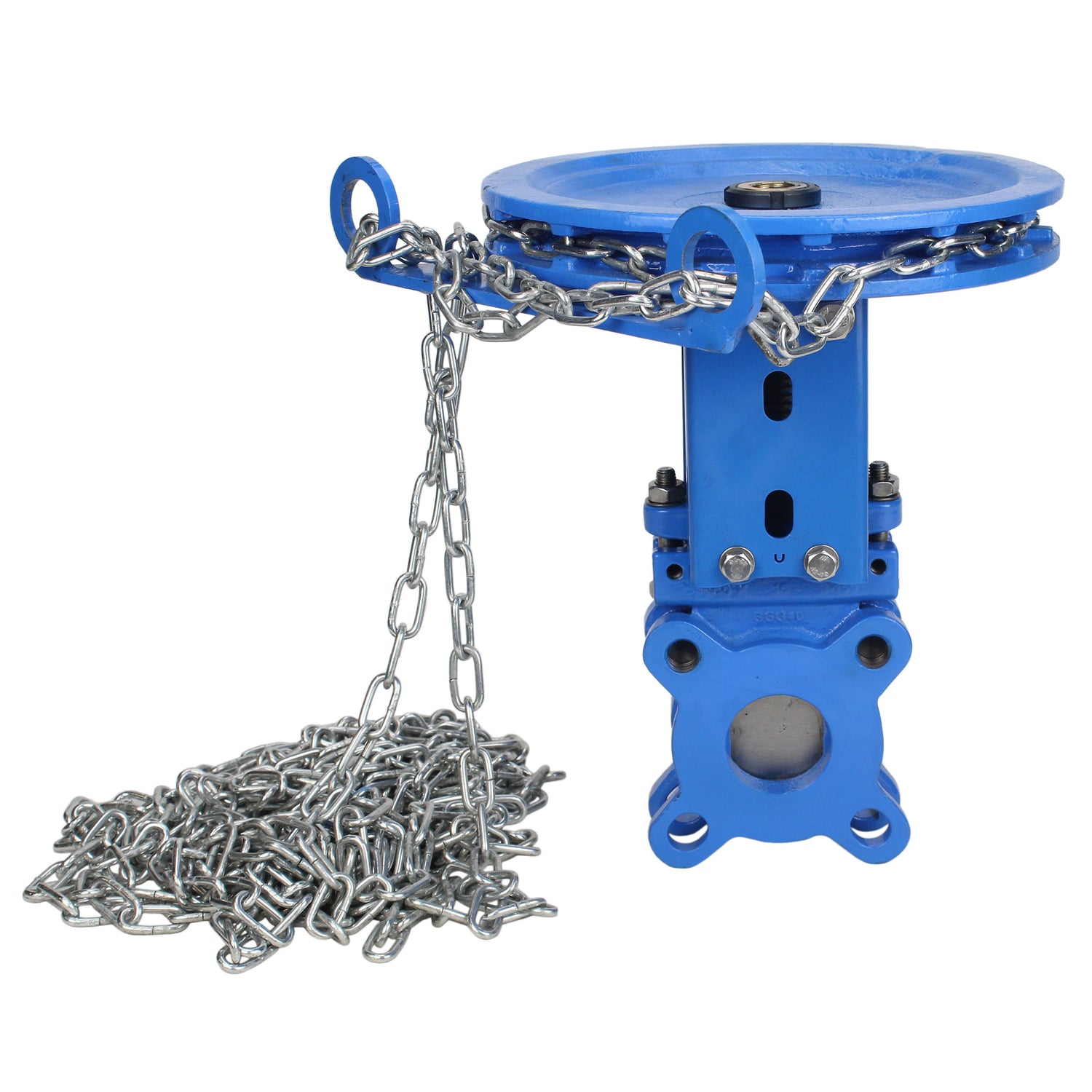

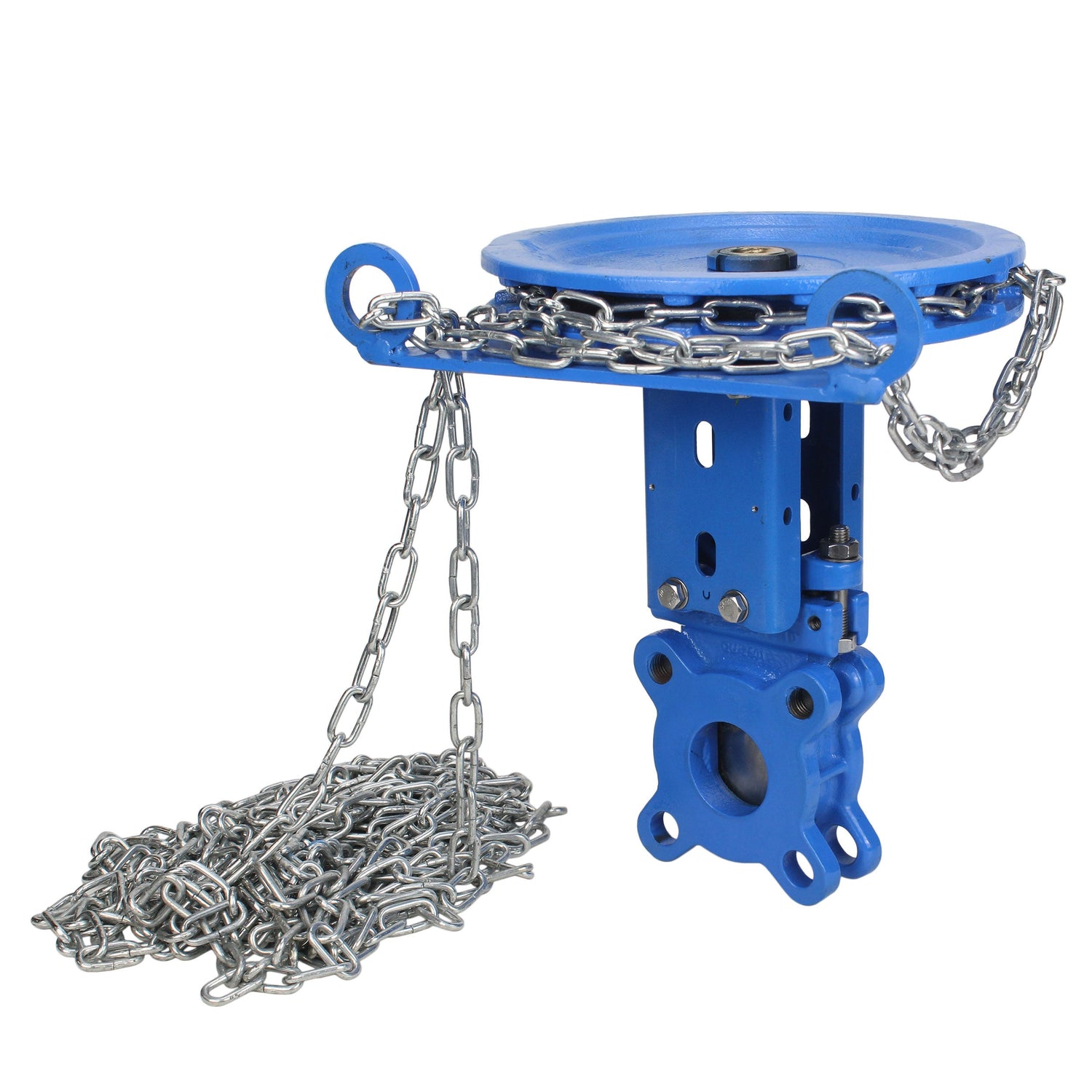

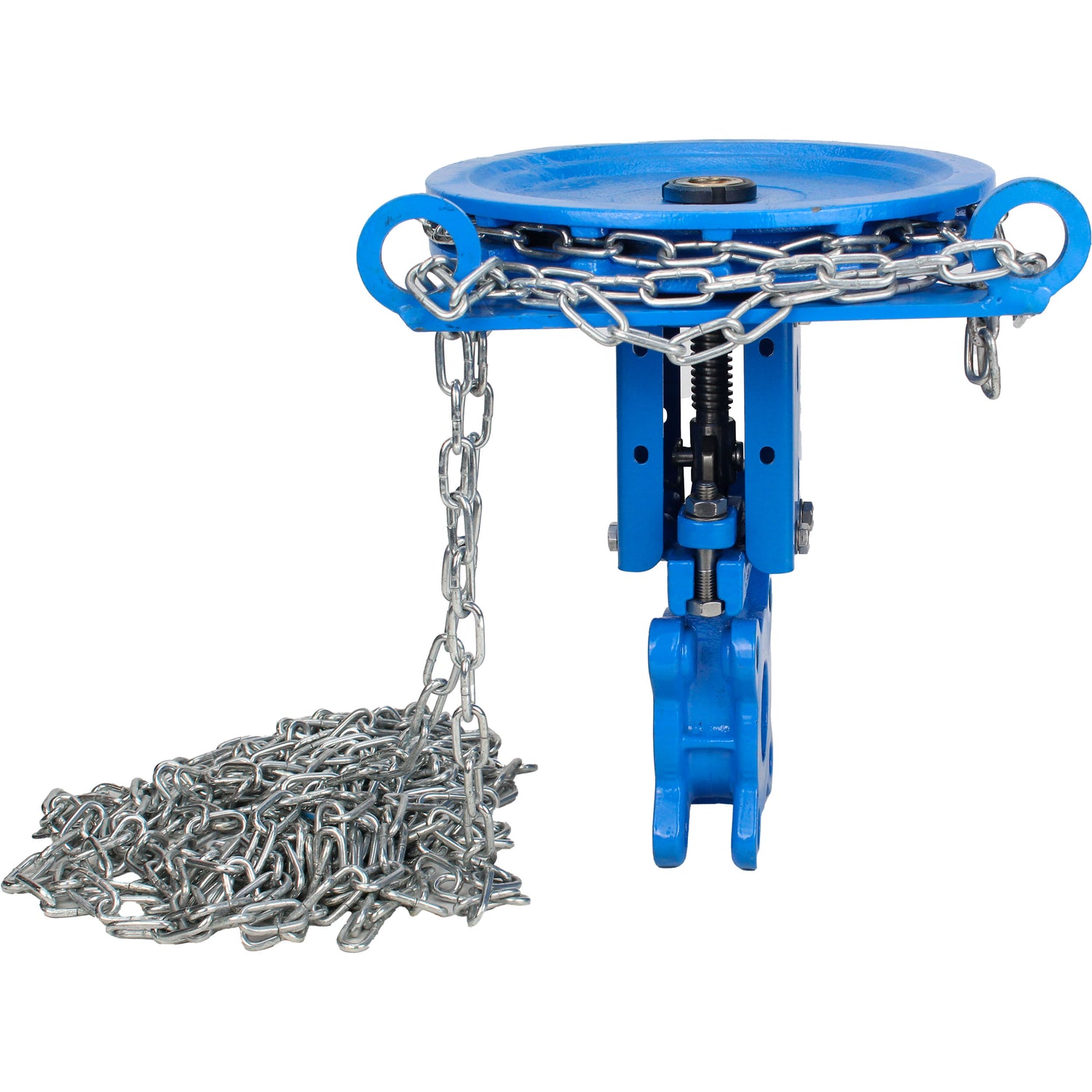

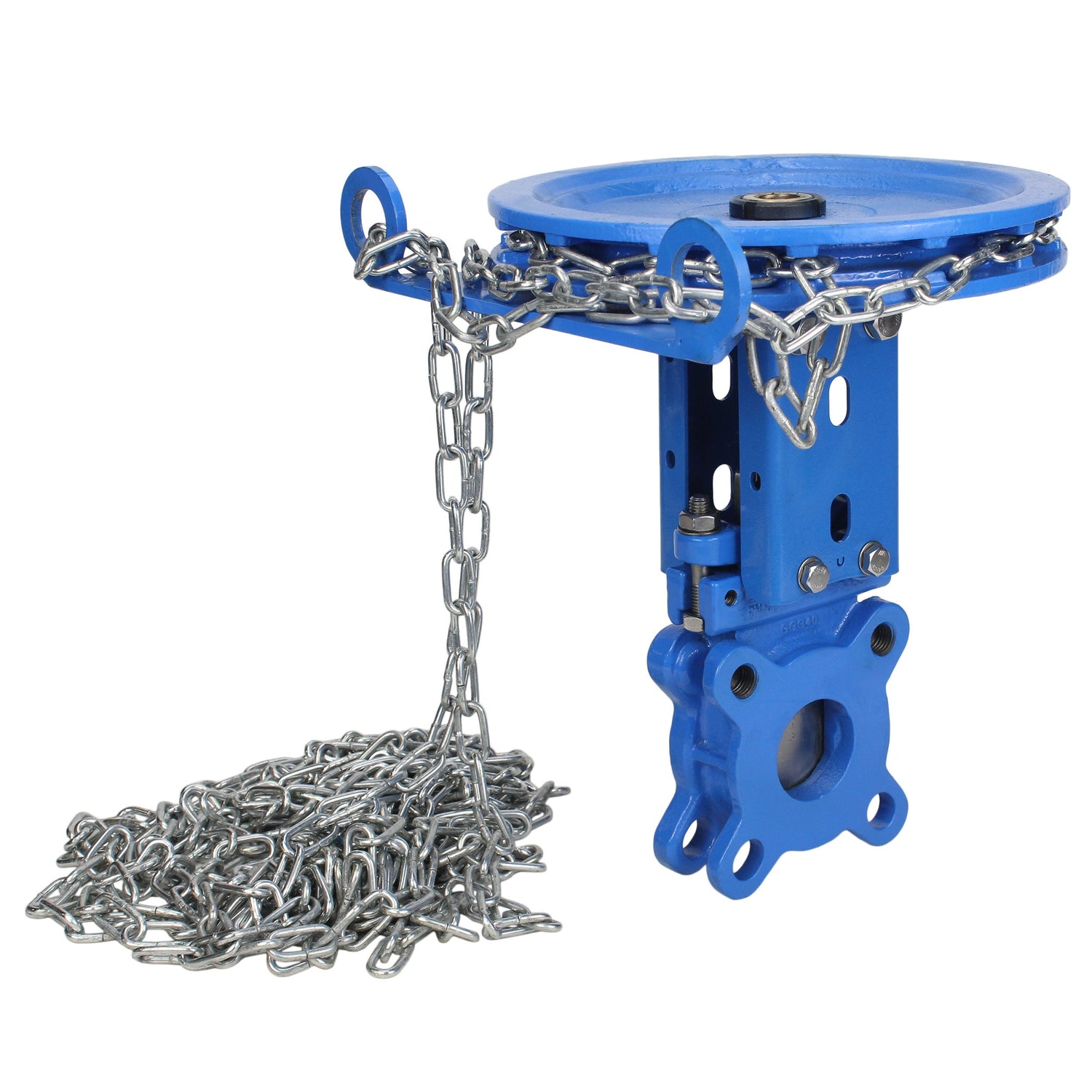

Knife gate valve Elephant GVKR1331N-2W-Fb-CC, body material - cast iron GGG40, knife material - stainless steel AISI 304, seal - NBR, handwheel with chain

€419,18
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Knife gate valve Elephant GVKR1331N-2W-Fb-CC, body material - cast iron GGG40, knife material - stainless steel AISI 304, seal - NBR, handwheel with chain - DN50 / 16 bar está agotado y se enviará tan pronto como vuelva a estar disponible.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

Gate valve Elephant GVKR1331N-2W-Fb-CC cast iron, interflanged with hand wheel with chain is designed for installation on the pipeline as a shut-off device and regulating the flow of working medium in water supply systems and chemical industry.





Main technical characteristics of gate valves Elephant GVKR1331N-2W-Fb-CC, body material - cast iron GGG40, knife material - stainless steel AISI 304, seal - NBR, handwheel with chain

Nominal diameter DN, mm 50÷200
Nominal pressure of the gate valve, bar DN50÷100 – 16
DN200 – 10
Temperature of the working medium t, ⁰C from -30 to +110
Working medium water, slightly contaminated liquids with suspended particles content up to 5%
Direction of medium flow bilateral
Tightness class А
Control type steering wheel with chain
Chain characteristics long-link; DIN 763;
total length – 10 m;
material – Q235 galvanized steel;
weight ~ 7.5 kg.
Connection to the pipeline interflange
Nominal pressure of flanges, bar DN50÷100 – 10/16
DN200 – 10
Body material cast iron GGG40
Gate material stainless steel AISI 304
Seal material NBR
Application areas heating and water supply systems (except drinking water supply systems), industrial pipelines
Average service life, years 10
Average resource, cycles closing/opening 20 000÷50 000



Dimensions and installation dimensions of gate valves Elephant GVKR1331N-2W-Fb-CC, body material - cast iron GGG40, knife material - stainless steel AISI 304, seal - NBR, handwheel with chain

Model Size piece
DN L D D1 D2 D0 H1 N-Th T Ød E F
DN50 50 48 165 125 99 250 290 4-M16 12 18 2 2
DN80 80 51 200 160 132 250 358 8-M16 12 18 2 6
DN100 100 51 220 180 156 250 378 8-M16 12 18 2 6
DN200 200 70 340 295 266 250 588 8-M20 16 23 2 6

Dimensional sketch of gate valves Elephant GVKR1331N-2W-Fb-CC, body material - cast iron GGG40, knife material - stainless steel AISI 304, seal - NBR, handwheel with chain



Materials of gate valves Elephant GVKR1331N-2W-Fb-CC, body material - cast iron GGG40, knife material - stainless steel AISI 304, seal - NBR, handwheel with chain

№ Name Material
1 Case High-strength cast iron GGG40/BCh40/EN-GJS-400-15
2 Seat seal NBR
3 Schieber Stainless steel AISI/SS 304/08X18H10
4 Guide seal PTFE
5 Sealing PTFE
6 Gland packing steel WCB
7 pin steel 45
8 Clamping chuck steel WCB
9 Stem steel 2Cr13
10 Rack steel Q235
11 Head end of the rack cast iron HT200
12 Bearing steel GCr15
13 Nut brass
14 Chain steel Q235 galvanized

Material sketch of slide gate valves Elephant GVKR1331N-2W-Fb-CC, body material - cast iron GGG40, knife material - stainless steel AISI 304, seal - NBR, handwheel with chain

Especificaciones
  • País de origen
    China
  • Material del tapón
    stainless steel AISI 304
  • Temperatura máxima permitida
    110 °C
  • Tipo de conexión
    Compact flanged
  • Tipo de válvula de compuerta
    Knife Gate Valve
  • Tipo de sello
    NBR

Reseñas (0)

Documentación
nullGate valve ELEPHANT GVKR1331N-2W-Fb-CC DN50-200 16 or 10 bar cast iron

Pago y seguridad

Métodos de pago

    Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

    Variantes disponibles

    SKUConnection sizePressurePrecio DisponibilidadCantidad Añadir al carrito
    D040-08499DN5016 bar €419,18 0 Disponibles
    D040-08500DN8016 bar €522,54 0 Disponibles
    D040-08501DN10016 bar €590,04 0 Disponibles
    D040-08502DN20010 bar €919,19 0 Disponibles
