Elephant  |  SKU: D040-08790

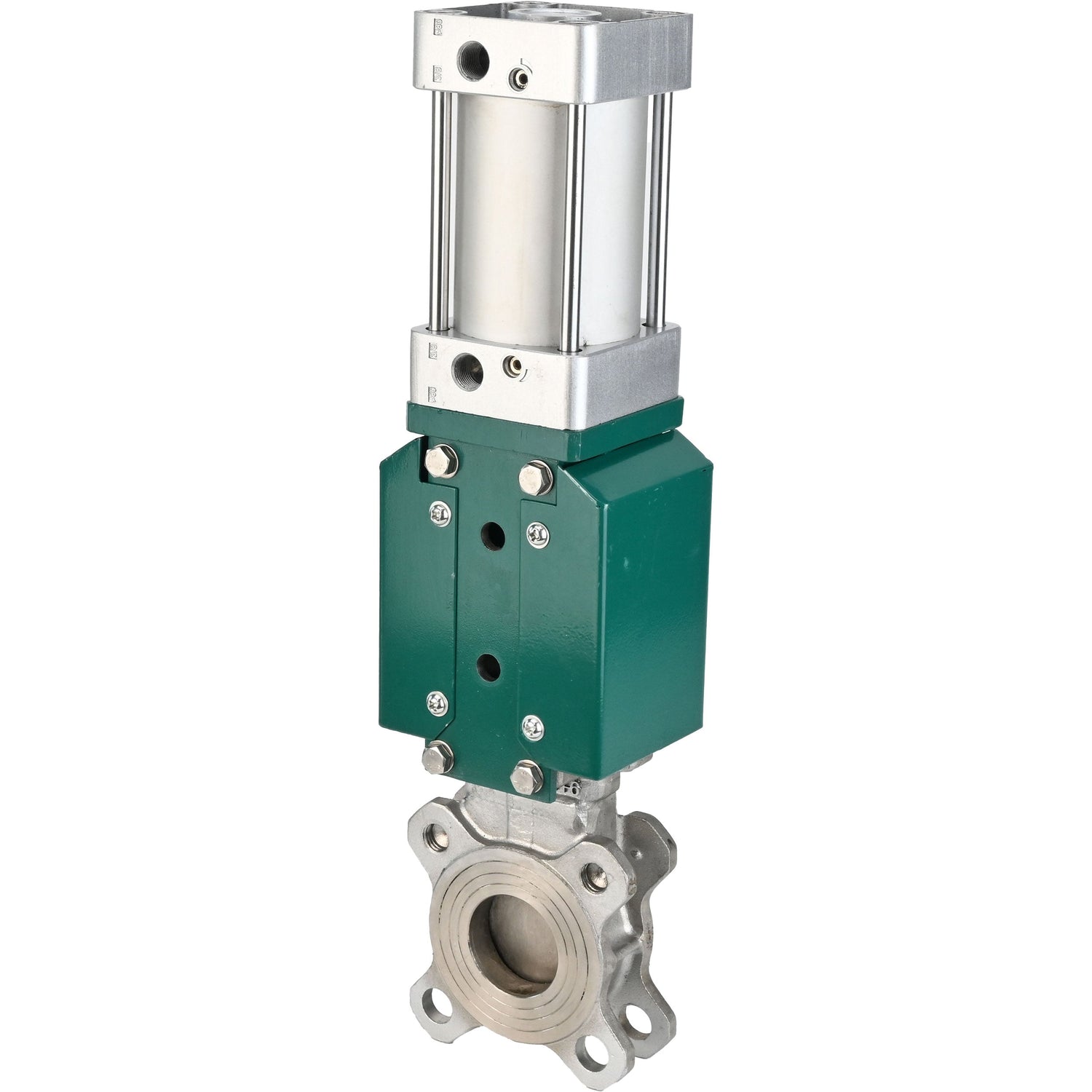

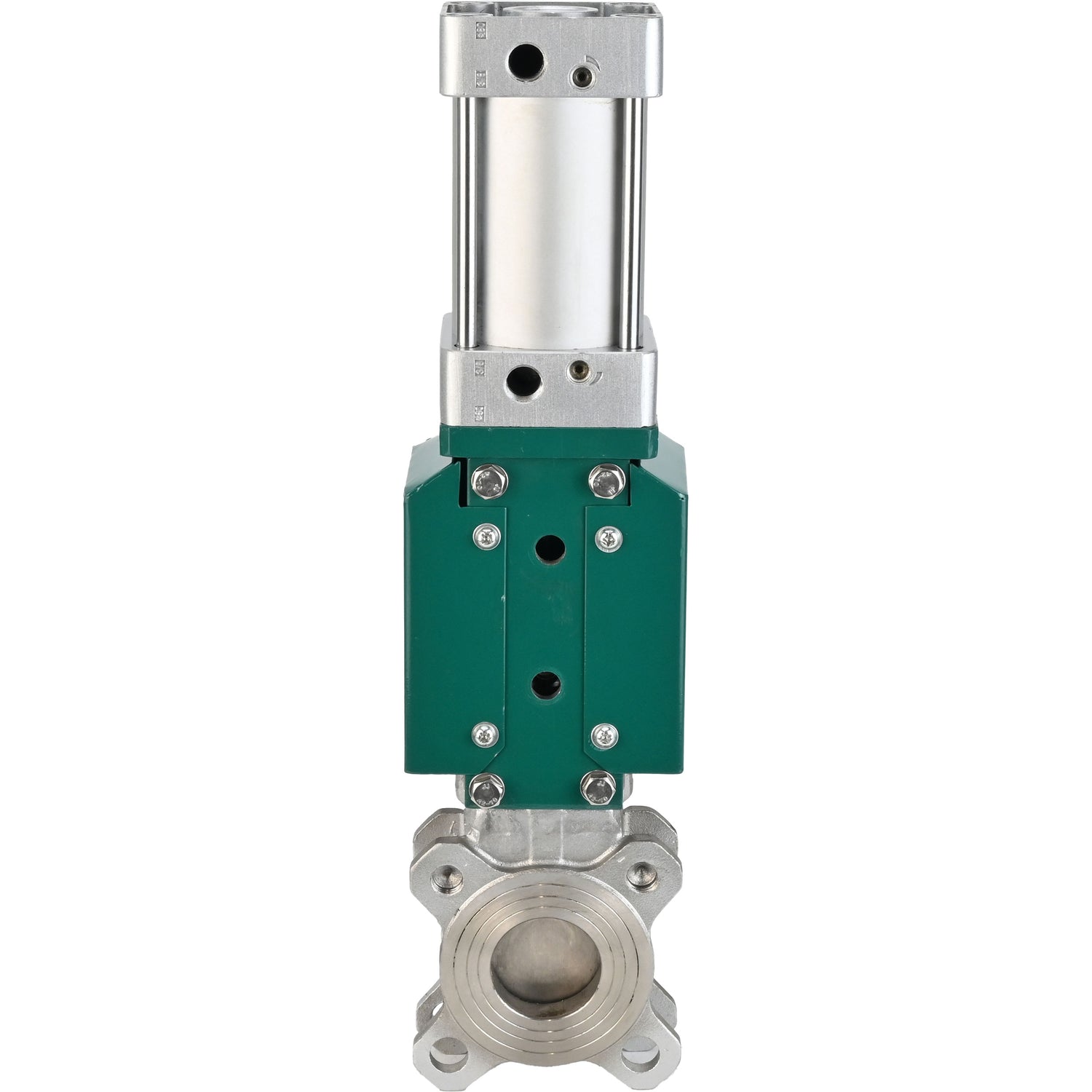

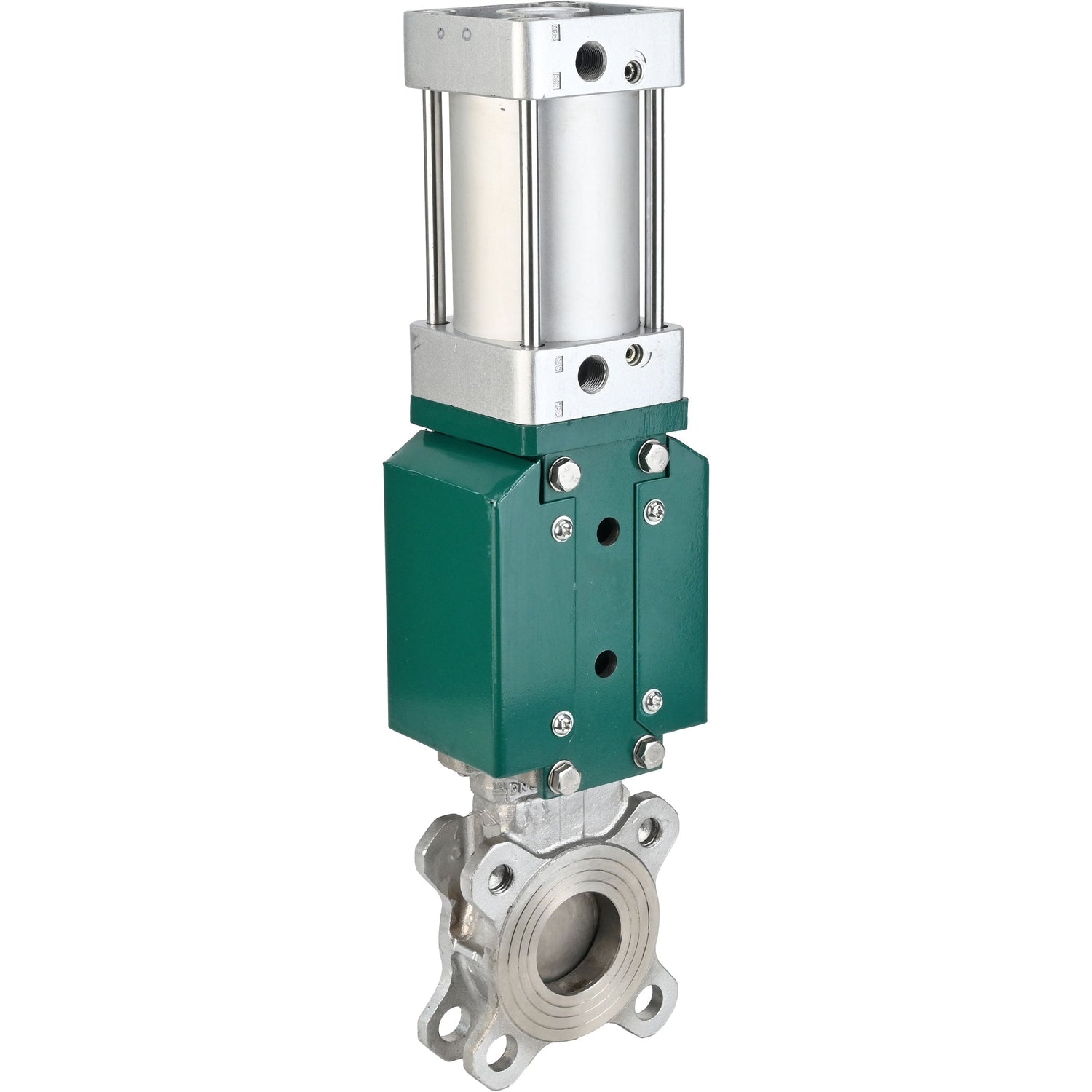

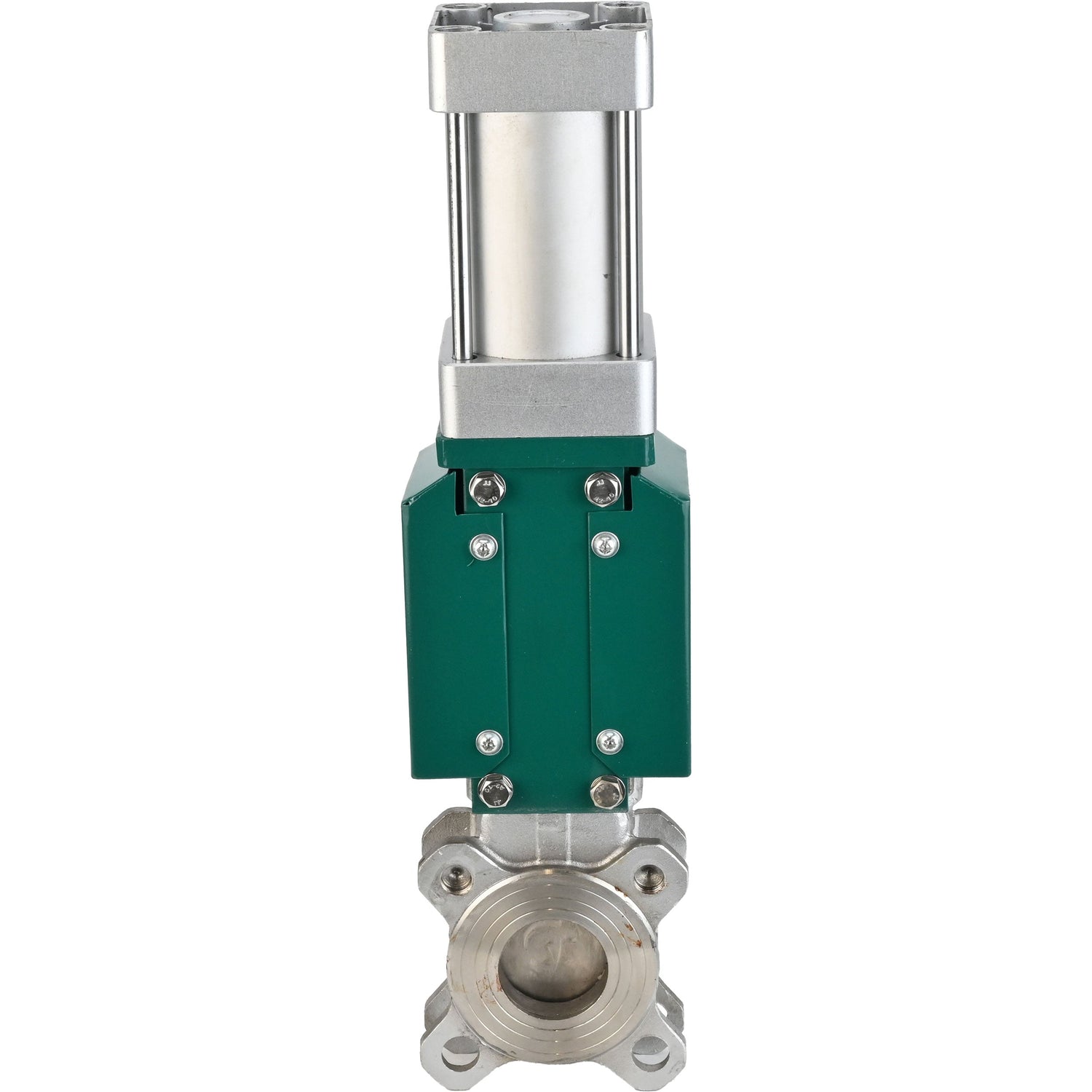

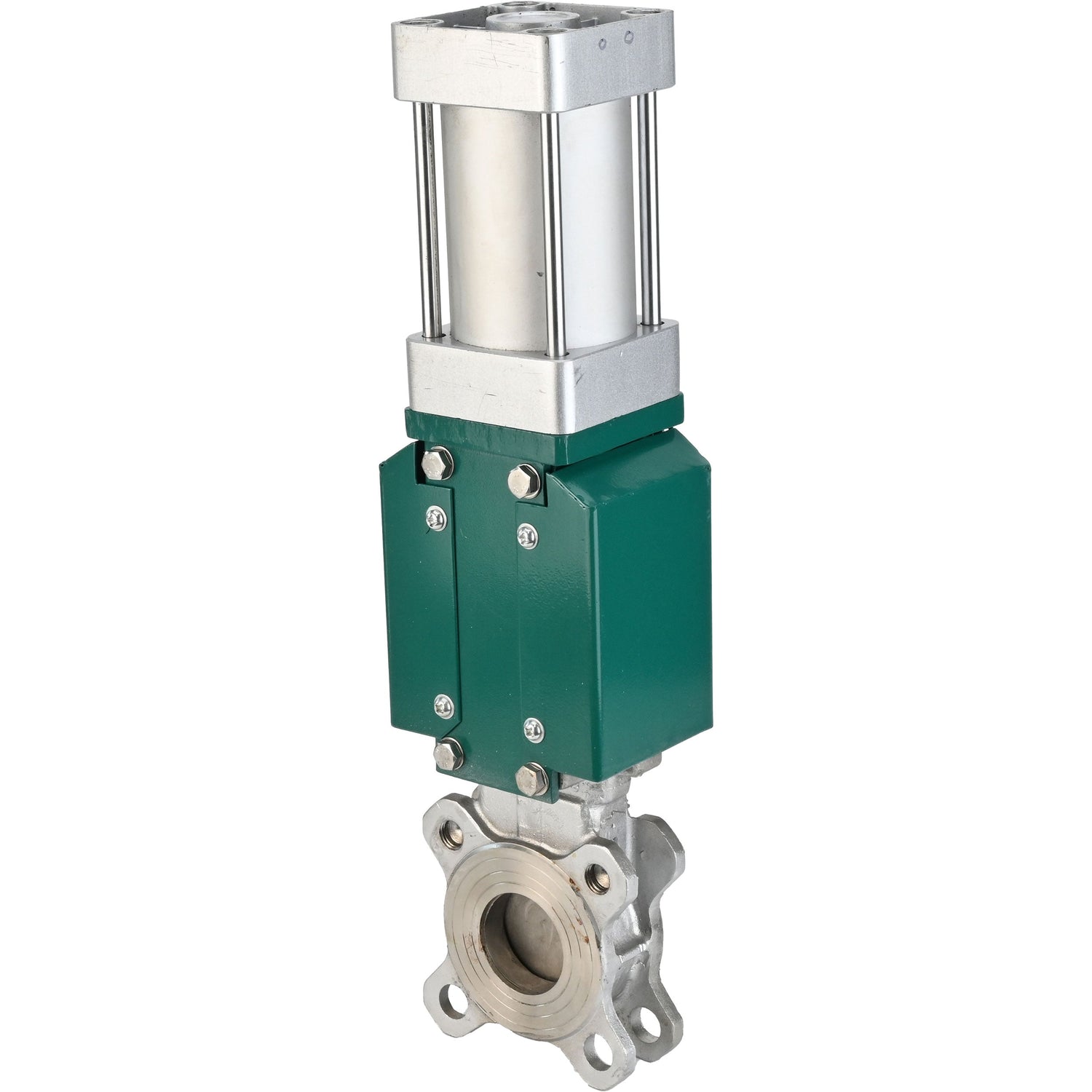

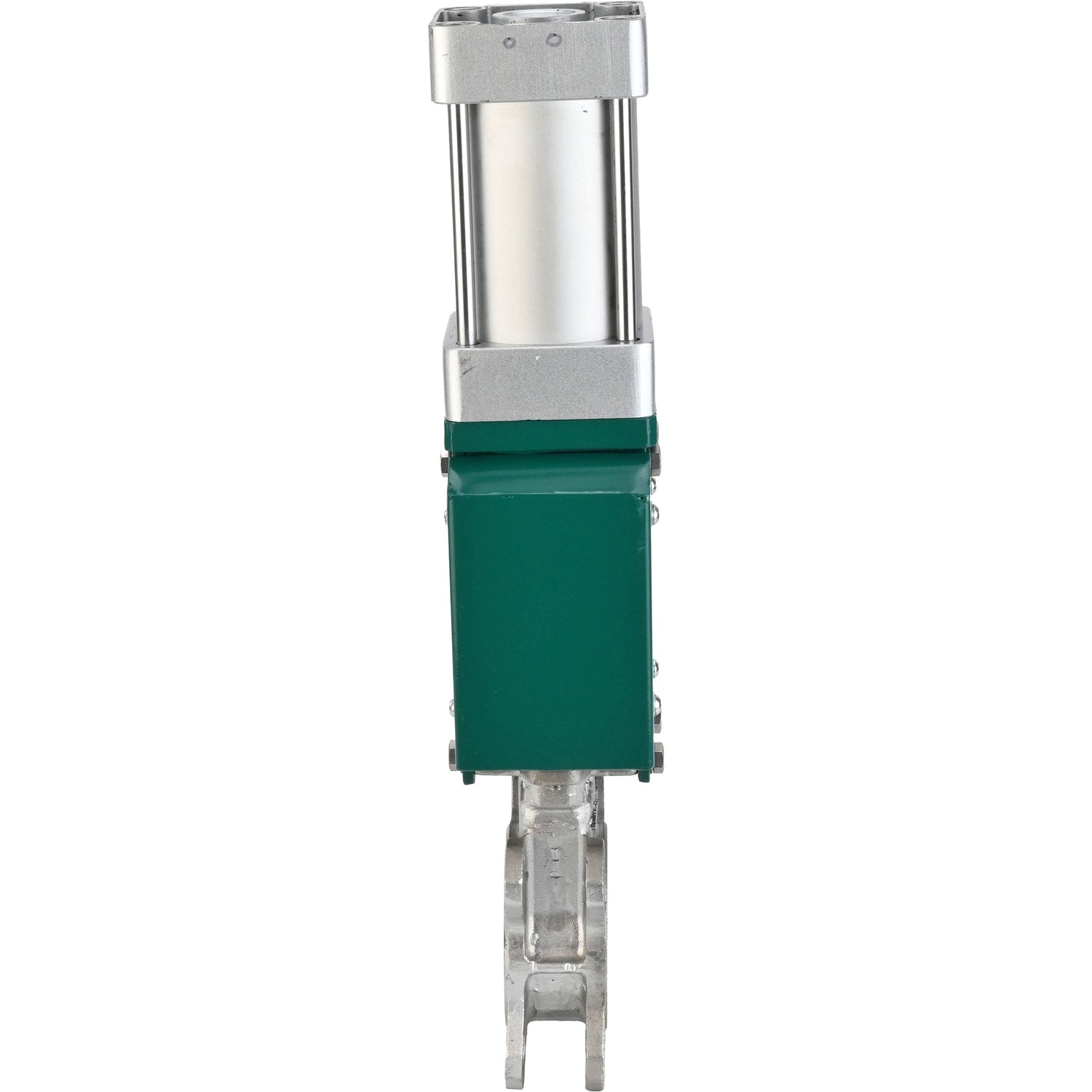

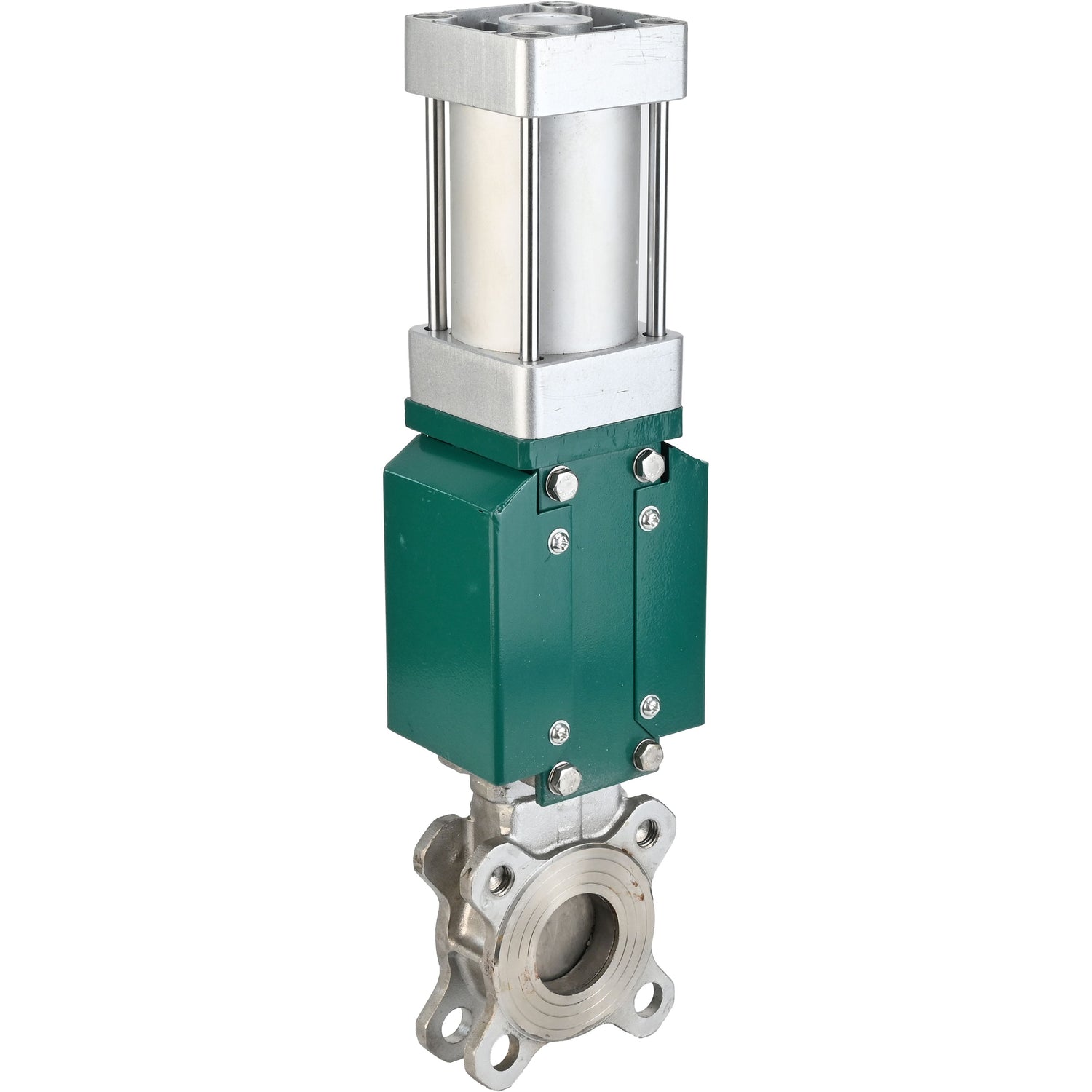

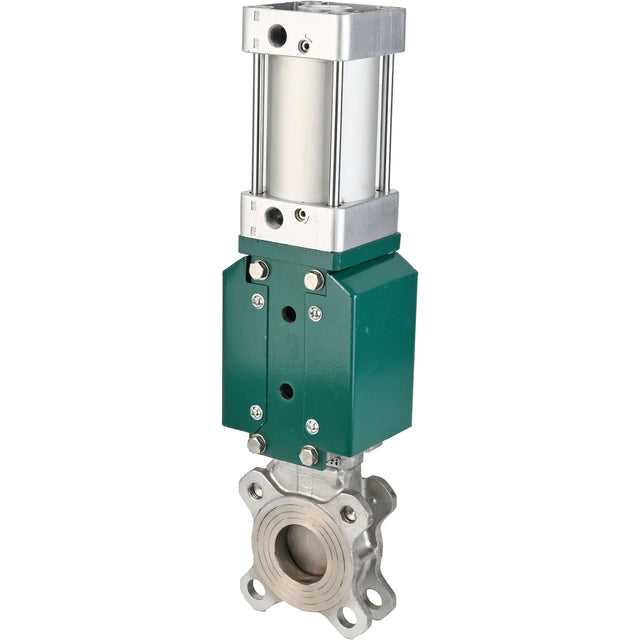

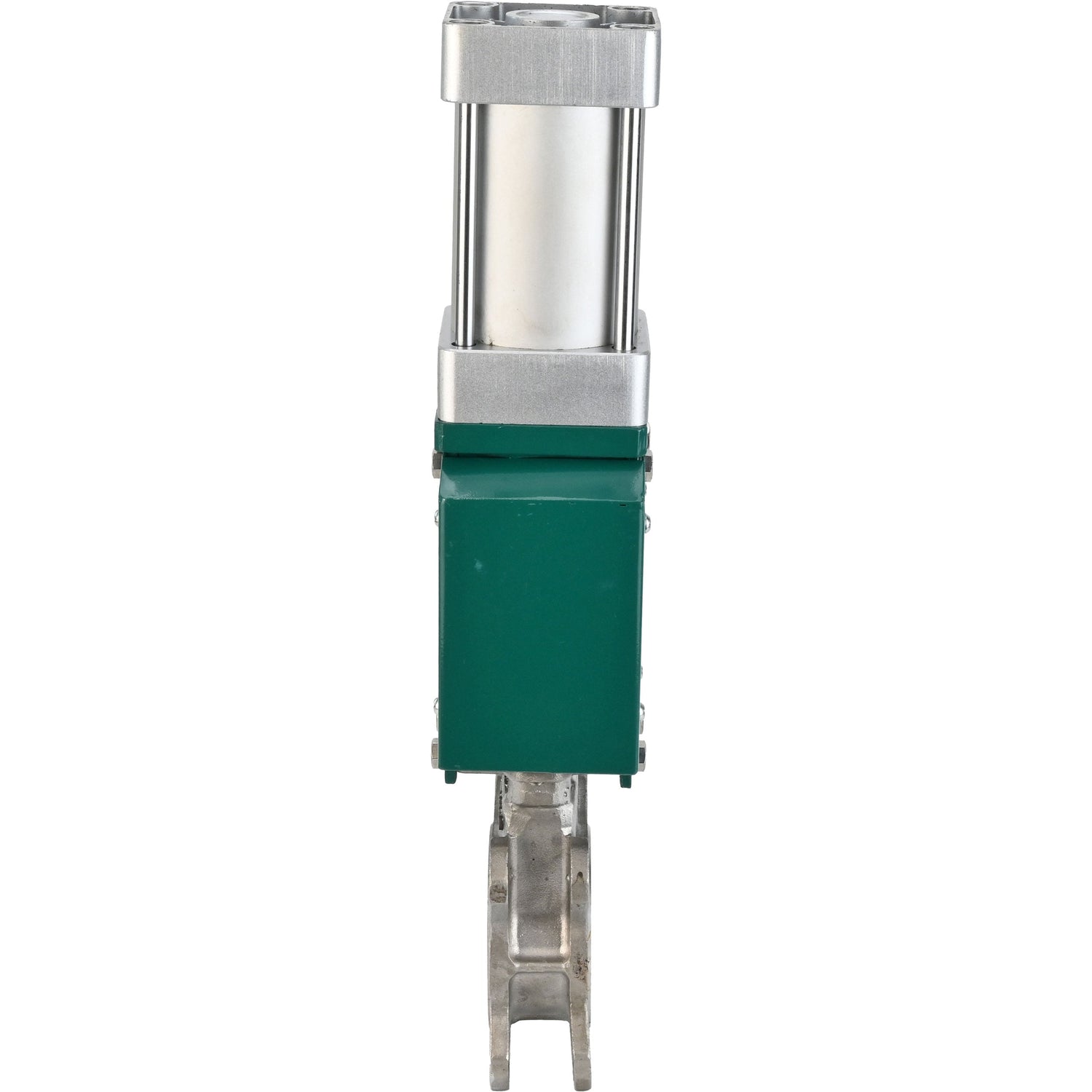

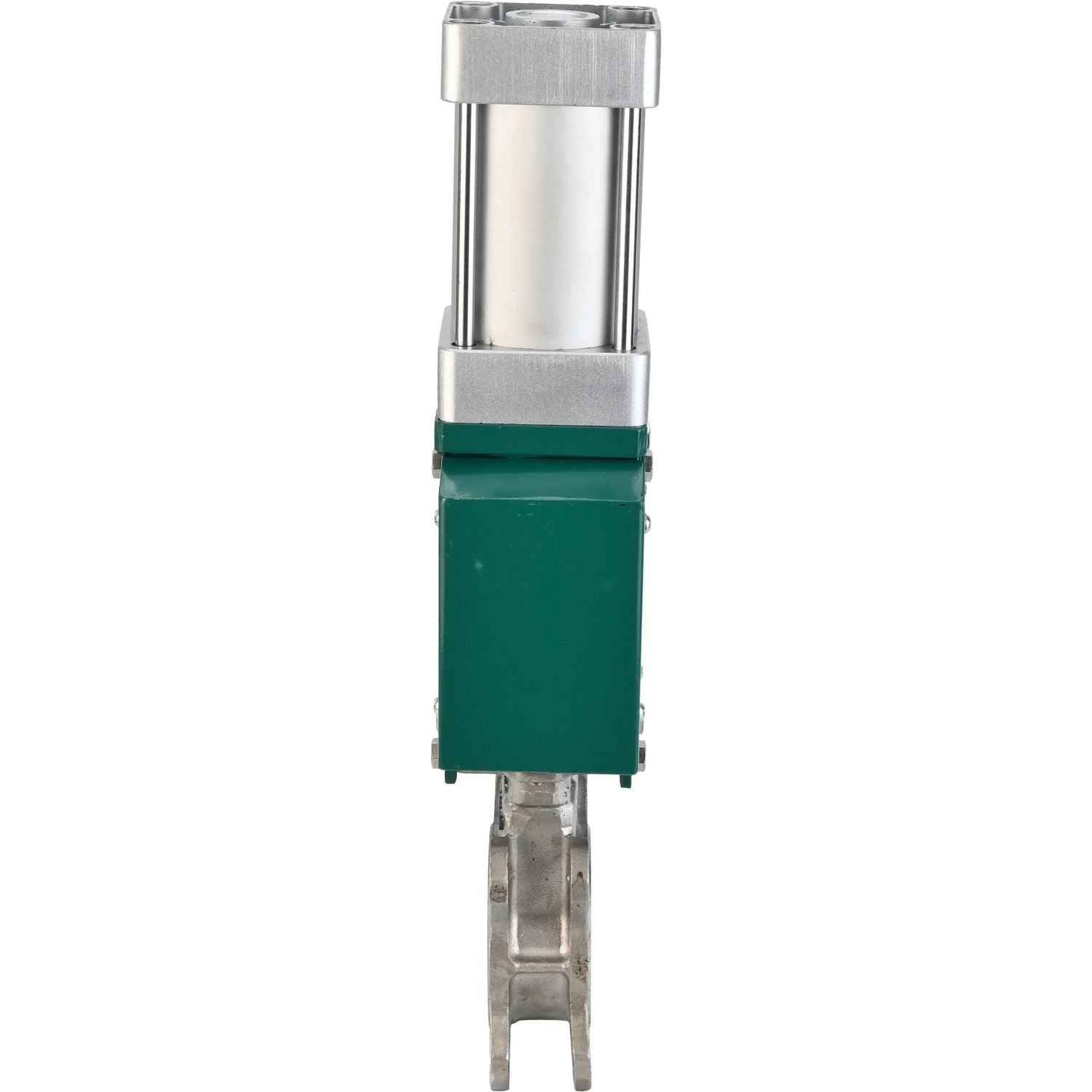

Vanne à guillotine Elephant GVKR3131E-2W-Fb-2P, matériau du corps - acier inoxydable AISI 304, matériau du couteau - acier inoxydable AISI 304, joint - EPDM, actionneur pneumatique

€971,85
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Vanne à guillotine Elephant GVKR3131E-2W-Fb-2P, matériau du corps - acier inoxydable AISI 304, matériau du couteau - acier inoxydable AISI 304, joint - EPDM, actionneur pneumatique - DN50 / 16 bar está agotado y se enviará tan pronto como vuelva a estar disponible.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

Le robinet-vanne est conçu pour être installé sur la canalisation comme dispositif d'arrêt et réguler le débit du fluide dans les systèmes d'approvisionnement en eau (à l'exception des systèmes d'approvisionnement en eau potable) et dans l'industrie chimique.

Le principe de fonctionnement de la vanne à guillotine consiste à déplacer la vanne (couteau) perpendiculairement au flux du fluide. Lorsque le diamètre de l'alésage nominal de la canalisation est complètement bloqué, le flux est arrêté et lorsqu'il est partiellement bloqué, le flux est ajusté.

Le principe de fonctionnement de l'actionneur pneumatique est basé sur le mouvement du piston intégré grâce à l'air comprimé, qui est fourni au système à partir d'un compresseur ou d'un réservoir.

L'actionneur pneumatique est basé sur le mouvement du piston intégré par l'air comprimé.

Dimensions et dimensions d'installation des vannes à guillotine Elephant GVKR3131E-2W-Fb-2P, matériau du corps - acier inoxydable AISI 304, matériau du couteau - acier inoxydable AISI 304, joint - EPDM, actionneur pneumatique

Paramètre Modèle (Diamètre nominal DN, mm)
DN100 DN125 DN150 DN200
L 51 57 57 70
D 220 250 285 340
D1 180 210 240 295
D2 156 184 211 266
H1 743 855 969 1295
G, pouce 1/2″ 1/2″ 1/2″ 1/2″
N-Th 8-M16 8-M16 8-M20 12-M20
T 12 12 14 16
Ød 18 18 23 23
⚫, pièce 2 2 2 4
⊕, pièce 6 6 6 8
Poids, kg 12.5 16.7 23 31

Croquis dimensionnel des vannes à guillotine Elephant GVKR3131E-2W-Fb-2P, matériau du corps - acier inoxydable AISI 304, matériau du couteau - acier inoxydable AISI 304, joint - EPDM, actionneur pneumatique

Matériaux des vannes à guillotine Elephant GVKR3131E-2W-Fb-2P, matériau du corps - acier inoxydable AISI 304, matériau du couteau - acier inoxydable AISI 304, joint - EPDM, actionneur pneumatique

N° Nom de la pièce Matériel
1 Cas acier inoxydable SS304
2 Garniture EPDM
3 Schieber acier inoxydable SS304
4 Joint de guidage PTFE
5 Joint de siège EPDM+acier
6 rembourrage PTFE
7 Garniture de presse-étoupe acier inoxydable SS304
8 Tige acier 45+Cí
9 Étagère acier Q235
10 Changer -
11 Vérin pneumatique -
12 Électrovanne -
13 Filtre -

Croquis du matériau des vannes à guillotine Elephant GVKR3131E-2W-Fb-2P, matériau du corps - acier inoxydable AISI 304, matériau du couteau - acier inoxydable AISI 304, joint - EPDM, actionneur pneumatique

Especificaciones
  • País de origen
    Chine
  • Material del tapón
    acier inoxydable AISI 304
  • Temperatura máxima permitida
    110 °C
  • Tipo de conexión
    Brides compactes
  • Tipo de válvula de compuerta
    Vanne à guillotine
  • Tipo de sello
    EPDM

Reseñas (0)

Documentación
nullGate valve ELEPHANT GVKR3131E-2W-Fb-2P DN50-200 16 bar

Pago y seguridad

Métodos de pago

    Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

    Variantes disponibles

    SKUTaille de la connexionPressionPrecio DisponibilidadCantidad Añadir al carrito
    D040-08790DN5016 bars €971,85 0 Disponibles
    D040-08789DN6516 bars €1.007,24 0 Disponibles
    D040-08516DN10016 bars €989,29 0 Disponibles
    D040-08517DN12516 bars €1.268,12 0 Disponibles
    D040-08520DN15016 bars €1.478,38 0 Disponibles
    D040-08521DN20016 bars €2.119,60 0 Disponibles
