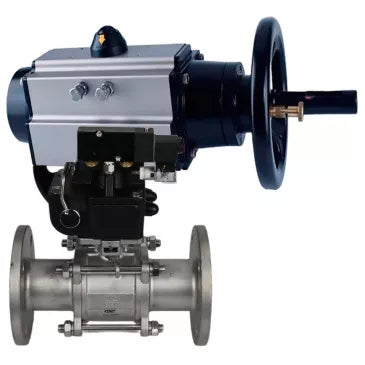

Ball valves Elephant BV3131P(3pc)-FP-F-ISO-H DN65-80 16 bar, three-piece full bore flanged, stainless steel SS304, seal - PTFE, with pneumatic actuator PA-DA-105-1 double acting, with pneumatic distributor 4V320-10 220V

€862,32

Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Connection size

Pressure

Variantes del producto

Ball valves Elephant BV3131P(3pc)-FP-F-ISO-H DN65-80 16 bar, three-piece full bore flanged, stainless steel SS304, seal - PTFE, with pneumatic actuator PA-DA-105-1 double acting, with pneumatic distributor 4V320-10 220V - DN65 / 25 bar está agotado y se enviará tan pronto como vuelva a estar disponible.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

Ball valves are used as shut-off valves in heat and water supply systems, in steam, fuel and pneumatic systems with compressed air and neutral gases. Installation of valves of this series is possible in systems transporting liquid and gaseous media (water, oil, oils, steam, air, alcohols, glycol, etc.), non-aggressive to valve materials.
Pneumatic actuator Elephant pneumatic double-acting rotary actuator PA-DA-105-1 with hand wheel is designed for automation of industrial valve control process, as well as for determining the position of the valve shut-off body.
Pneumatic distributor is used to change the direction, start, stop the compressed air flow in the pneumatic system depending on the external control action.

Technical parameters of ball valves Elephant BV3131P(3pc)-FP-F-ISO-H DN65-80 16 bar, three-piece full bore flanged, stainless steel SS304, seal - PTFE, with pneumatic actuator PA-DA-105-1 double acting, with pneumatic distributor 4V320-10 220V:

Parameter	Value
Nominal pressure PN, bar	25
Working medium temperature, °C	From -20 to 180
Type of valve device	Two-way
Application	Water supply, Heat supply, Pneumatic systems
Working medium	Water, steam, oil products, liquid media, neutral media, gaseous media
Connection to pipeline	Flanged
Type of passage section	Full bore
Control type	With pneumatic actuator
Connection	Flanged
Control	Double-acting pneumatic actuator
Presence of limit switches	No
Presence of pneumatic distributor	Yes
Presence of electro-pneumatic positioner	No
Warranty, years	1

Dimensions and sizes of ball valves Elephant BV3131P(3pc)-FP-F-ISO-H DN65-80 16 bar, three-piece full bore flanged, stainless steel SS304, seal - PTFE, with pneumatic actuator PA-DA-105-1 double acting, with pneumatic distributor 4V320-10 220V:

DN	ØD, mm	ØD1, mm	ØD2, mm	L, mm	A, mm	Е, mm
65	185	145	122	290	495	200
80	200	160	140	310	495	200
100 22х22, F10	220	180	158	350	495	200

Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65-100 Ру16-25, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В

Table of parts and materials of ball valves Elephant BV3131P(3pc)-FP-F-ISO-H DN65-80 16 bar, three-piece full bore flanged, stainless steel SS304, seal - PTFE, with pneumatic actuator PA-DA-105-1 double acting, with pneumatic distributor 4V320-10 220V:

№	Part name	Material	Quantity
1	Body	Steel SS304 / SS316	1
2	Ball	Steel S304 / S316	1
3	Bolt	Steel S201 / S304	4~6
4	Nut	Steel S201 / S304	6~12
5	Seal	PTFE	1
6	Stem	Steel SS304 / SS316	1
7	Gland	Steel S201 / S304	1
8	Cover	Steel WCB/CF8/CF8M	2
9	Seat rings	PTFE	2
10	Thrust washer	PTFE	1

Technical parameters of pneumatic actuator PA-DA-105-1:

Type of pneumatic actuator	double-acting
Control pressure, bar	2 ÷ 8
Operating temperature, °C	-20 to +80
Visual position indicator	open / closed
Manual control	handwheel
Swivel angle, °	90 ± 5
Top connection standard	NAMUR
Air connection standard	NAMUR
Air supply connection thread	G 1/4ʺ
ISO flange type	F07/F10
Stem square, mm	22x22
Weight, kg	9
Average life, cycles closed/open	300 000

Pneumatic actuator PA-DA-105-1

Dimensions and dimensions of the pneumatic actuator PA-DA-105-1:

A, mm	495
A1, mm	461.5
B, mm	133
C, mm	109.5
D, mm	153
E, mm	57.5
F, mm	64
G, mm	26
H, mm	80
I, mm	30
N, mm	22
W, mm	200
J, mm	102
K, mm	70
L, mm	M10x16
M, mm	M8x13
O, mm	4
P, mm	4
S, mm	M6
T, mm	24
U, mm	32

Sketch of dimensions and dimensions of pneumatic actuator PA-DA-105-1

PA-DA-105-1 air actuator parts and materials table:

№	Part name	Material
1	Indicator screw	ABS (plastic)
2	Position indicator	ABS (plastic)
3	Spring clip	Stainless steel 304
4	Washer	Stainless steel 304
5	External washer	Engineering plastic
6	Adjustment screw	Stainless steel 304
7	Nut	Stainless steel 304
8	Washer	Stainless steel 304
9	Body	Extruded aluminum alloy
10	Piston	Die cast aluminum alloy
11	Piston O-ring	NBR
12	Bearing group	Engineering plastic
13	End cap O-ring	NBR
14	End cap	Die cast aluminum alloy coated with polyester paint
15	Fixing screw	Stainless steel 304
16	Internal washer	Engineering plastic
17	Sealing ring	NBR
18	Bearing	Engineering plastic
19	Retainer	Alloy steel
20	Gear	Alloy steel
21	Bearing	Engineering plastic
22	Sealing ring	NBR

Parts and material sketch of the PA-DA-105-1 pneumatic actuator

Technical parameters of pneumatic valve Elephan 4V320-10

Name	Value
Type of pneumatic valve	Spool valve
Pneumatic valve model	4V320-10
Working pressure, bar	1.5 ÷ 8
Supply voltage, V	220 V
Response frequency, cycle/sec	5

Dimensions and sizes of the pneumatic valve Elephant 4V320-10

Model of pneumatic valve	4V320-10
A, mm	71.9
B, mm	45
C, mm	94.4
D, mm	27
E, mm	69
F, mm	40
I, mm	24
K, mm	40
L, mm	188.8
M, mm	69.4
N, mm	50
O, mm	83.4
P, mm	22
S, mm	20
T, mm	6.5
U, mm	2.4
H, mm	82.4

Passports and certificates

Data sheet for Elephant DA/SA double-acting pneumatic actuator with return springs

Especificaciones

País de origen

China
Apertura de puerto

full bore
Temperatura máxima permitida

180 °C
Tipo de conexión

Flanged
Entorno operativo

Water, Steam, Oil Products, Liquid Media, Neutral Media, Gaseous Media
Tipo de sello

PTFE
Interruptores de límite

no
Tipo de actuador neumático

double action

Reseñas (0)

Documentación

Pneumatic valve ELEPHANT 4V320-8 or 10 AC220V

Ball valve ELEPHANT BVxxP 3pc -FP-F-ISO-H DN15-100

Rotary pneumatic actuator ELEPHANT PA-DA-105-1 double-acting with handwheel

Pneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs
