Ball Valves Elephant BV3232P(3pc)-FP-F-ISO-H, flanged, body - 316 stai – Valve Elephant
Valve Elephant  |  SKU: D160-56490

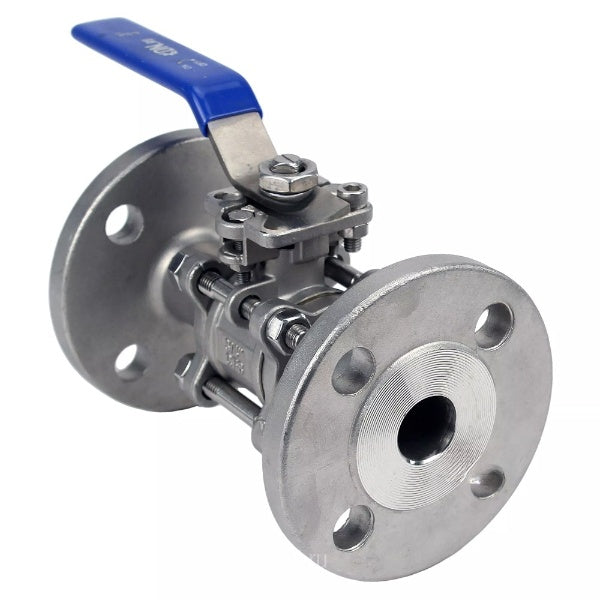

Ball Valves Elephant BV3232P(3pc)-FP-F-ISO-H, flanged, body - 316 stainless steel, full bore, sealing - PTFE, with handle

€897,71
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

The ball valve is used as a shut-off valve in heat and water supply systems, in steam, fuel and pneumatic systems with compressed air and neutral gases. Installation of valves of this series is possible in systems transporting liquid and gaseous media (water, oil, oils, steam, air, alcohols, glycol, etc.) that are not aggressive to valve materials.





Technical parameters Ball Valves Elephant BV3232P(3pc)-FP-F-ISO-H, flanged, body - 316 stainless steel, full bore, sealing - PTFE, with handle:

Characteristic Value
Sealing class “A”
Seal type PTFE / PTFE / Teflon
Connection flanged
Valve device type two-way
Valve Ball Bore full bore
Control type handle
Medium temperature -20 to +150 °C
Medium water, steam, petroleum products, liquid media, neutral media, gaseous media
Field of application water supply, heat supply, Pneumatic systems
Manufacturer's country China

Ball Valves Elephant BV3232P(3pc)-FP-F-ISO-H, flanged, body - 316 stainless steel, full bore, sealing - PTFE, with handle





Dimensions and dimensions Ball Valves Elephant BV3232P(3pc)-FP-F-ISO-H, flanged, body - 316 stainless steel, full bore, sealing - PTFE, with handle:

DN D, mm D1, mm D2, mm W, mm L, mm b, mm f, mm A, mm B, mm KxK, mm N – ØZ, mm
65 185 145 122 260 290 22 3 Ø70 Ø102 17х17 8 – Ø18
80 200 160 138 260 310 24 3 Ø70 Ø102 17х17 8 – Ø18
100 235 190 162 300 350 26 3 Ø70 Ø102 19х19 8 – Ø22

Sketch of dimensions and dimensions Ball Valves Elephant BV3232P(3pc)-FP-F-ISO-H, flanged, body - 316 stainless steel, full bore, sealing - PTFE, with handle





Parts and materials table Ball Valves Elephant BV3232P(3pc)-FP-F-ISO-H, flanged, body - 316 stainless steel, full bore, sealing - PTFE, with handle:

№ Part name Количество, шт Material
1 Flange part 2 stainless steel AISI/SS 316
2 Stud 4/6/8 stainless steel AISI/SS 304
3 Nut 8/12/16 stainless steel AISI/SS 304
4 Gasket 8/12/16 stainless steel AISI/SS 304
5 Seal 2 PTFE
6 Ball 1 stainless steel AISI/SS 316
7 Body 1 stainless steel AISI/SS 316
8 Thrust pad 1 PTFE
9 Rod 1 stainless steel AISI/SS 316
10 Packing 3 PTFE
11 Thrust ring 1 stainless steel AISI/SS 304
12 Positioning screw 1 stainless steel AISI/SS 304
13 Movable cover 1 stainless steel AISI/SS 304
14 Positioning bolt 1 stainless steel AISI/SS 304
15 Hexagonal nut 1 stainless steel AISI/SS 304
16 Handle 1 stainless steel AISI/SS 201+PVC
17 Locking stopper 1 stainless steel AISI/SS 201

Parts and material sketch Ball Valves Elephant BV3232P(3pc)-FP-F-ISO-H, flanged, body - 316 stainless steel, full bore, sealing - PTFE, with handle

Especificaciones
  • País de origen
    China
  • Temperatura máxima permitida
    150 °C
  • Tipo de conexión
    flanged
  • Entorno operativo
    Water, steam, petroleum products, liquid media, neutral media, gaseous media
  • Tipo de sello
    PTFE / PTFE / Teflon
  • Material de bloqueo
    Stainless steel AISI 316
  • Retroalimentación de la válvula
    No
  • Anulación manual
    No
  • Interruptores de límite
    No
  • Sensor de retroalimentación
    No

Reseñas (0)

Documentation

Pago y seguridad

Métodos de pago

    Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

    Variantes disponibles

    SKUConnection sizePressurePrice AvailabilityQuantity Add to cart
    D160-56490DN6540 bar €897,71 Out of stock
    D160-56491DN8040 bar €1.296,70 Out of stock
    D160-56492DN10040 bar €1.446,31 Out of stock
