Ball valves Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar SS316 – Valve Elephant
Elephant  |  SKU: D160-66214

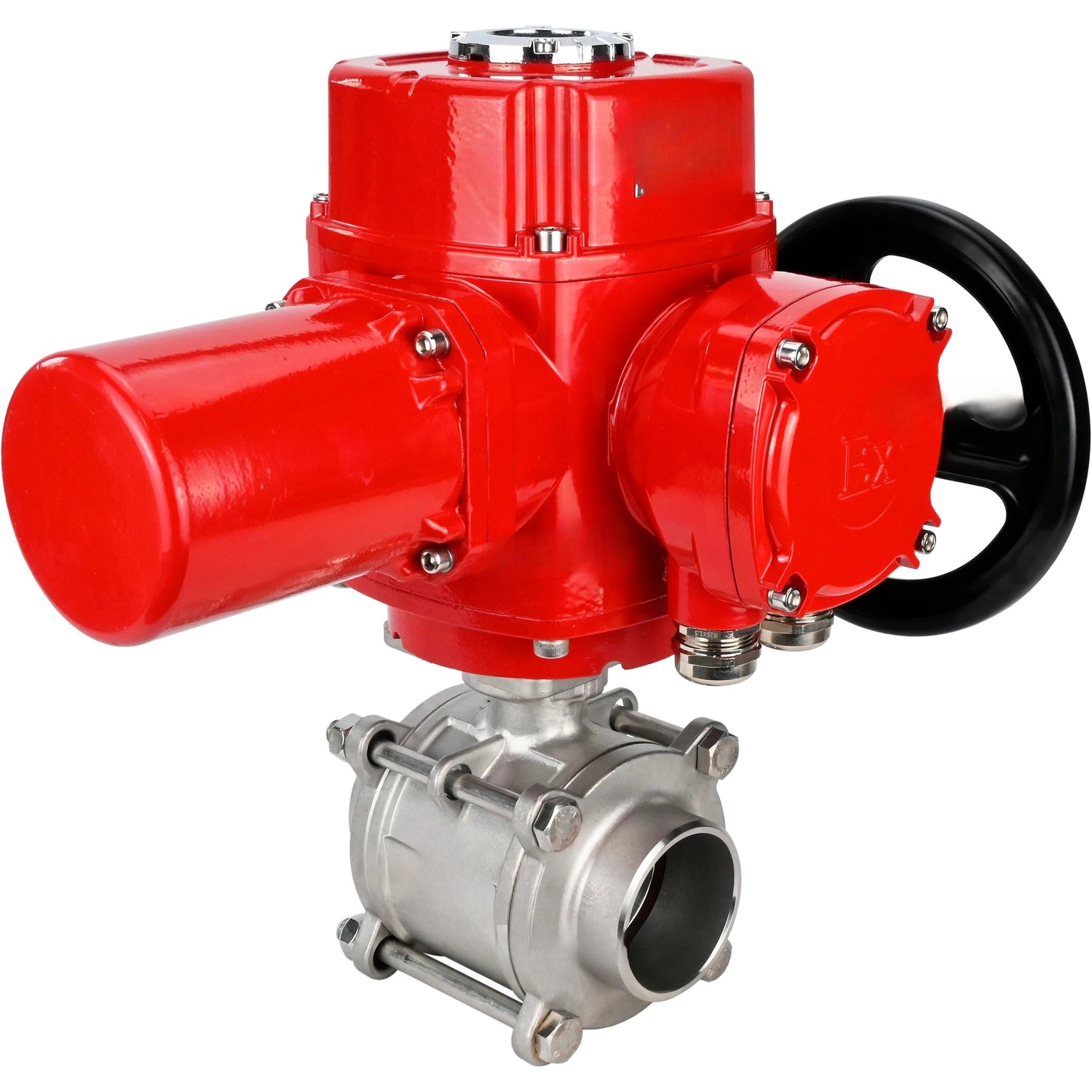

Ball valves Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar SS316 Full bore weld-in, stainless steel body with 1/4-turn electric actuator Elephant QT-EX-M-O2-220VAC-U1

€1.845,74
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

Ball valves are used as shut-off valves in heating and water supply systems, steam, fuel, and pneumatic systems with compressed air and neutral gases. Valves of this series can be installed in systems transporting liquid and gaseous media (water, oil, oils, steam, air, alcohols, glycol, etc.) that are non-corrosive to the valve materials.

Quarter-turn electric actuators are designed for remote and local control of shut-off pipeline valves with a quarter-turn shut-off element. They are used in various industries: gas, oil, metallurgy, food, housing and utilities, etc.



Technical parameters of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar

Name Value
Nominal diameter DN, mm 10-100
Working pressure, bar DN10÷32 – 63
DN40÷50 – 40
DN65÷100 – 25
Working fluid -20 to +200
Pipeline connection water, steam, petroleum products, and other liquid or gaseous media neutral to valve materials
Ball valve bore type welding/welding
Ball valve tightness class full bore
Additional information A
Climate rating installation of electric or pneumatic actuator possible (ISO 5211-2001)
Average life, opening/closing cycles 10
Средний ресурс, циклов закрытие/открытие 40,000 – 60,000





Dimensions and sizes of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar

Model L, mm D, mm
10 66 10
15 65 19
20 74 22
25 82 27
32 99 35
40 108 40
50 132 53
65 161 64
80 196 79
100 245 103

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H QT-EX-1-24VAC Ду10-100 Ру63/25 SS316 полнопроходные под приварку, корпус - нержавеющая сталь с 1/4-оборотным электроприводом DN.RU QT-N-EM-O1-24VDC-У1

Sketch of a ball valve Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar





Table of parts and materials for a ball valve Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar

№ Part Name Material
1 Cover AISI 316 stainless steel
2 Seal PTFE
3 Ball AISI 316 stainless steel
4 Stem AISI 316 stainless steel
5 O-Ring PTFE
6 Body AISI 316 stainless steel
7 Seal PTFE
8 Gland AISI 304 stainless steel
10 Nut AISI 304 stainless steel
11 Screw AISI 304 stainless steel
12 Nut AISI 304 stainless steel

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H QT-EX-1-24VAC Ду10-100 Ру63/25 SS316 полнопроходные под приварку, корпус - нержавеющая сталь с 1/4-оборотным электроприводом DN.RU QT-N-EM-O1-24VDC-У1

Sketch of the parts and materials of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar





Characteristics of the QT-EX-M-0-220VAC electric drives

Model Torque, Nm Cycle time, sec Power,
W
QT-W (M)-005 220V 50 30 25
QT-W (M)-010 220V 100 30 30
QT-W (M)-015 220V 150 30 40
QT-W (M)-020 220V 200 30 50
QT-W (M)-030 220V 300 30 60
QT-W (M)-040 220V 400 30 90
QT-W (M)-060 220V 600 30 120
QT-W (M)-120 220V 1200 30 180
QT-W (M)-180 220V 1800 30 250
QT-W (M)-300 220V 3000 60 370
QT-W (M)-500 220V 5000 60 550



Model Current,
A		 Weight,
kg		 Square rod size, mm
QT-W (M)-005 220v 0,35 7,6 17x17
QT-W (M)-010 220v 0,48 7,8 17x17
QT-W (M)-015 220v 0,55 8 17x17
QT-W (M)-020 220v 0,65 12,7 22x22
QT-W (M)-030 220v 0,75 12,8 22x22
QT-W (M)-040 220v 0,95 13 22x22
QT-W (M)-060 220v 1,1 21,2 27x27
QT-W (M)-120 220v 1,3 23,2 27x27
QT-W (M)-180 220v 1,5 23,5 27x27
QT-W (M)-300 220v 1,6 37,5 36x36
QT-W (M)-500 220v 1,7 38 36x36

Wiring diagram for the QT-EX-M-0-220VAC electric drive



Especificaciones
  • País de origen
    China
  • Material de bloqueo
    Stainless steel

Reseñas (0)

Documentación

Pago y seguridad

Métodos de pago

    Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

    Variantes disponibles

    SKUConnection sizePressurePrecio DisponibilidadCantidad Añadir al carrito
    D160-66214DN10025 bar €1.845,74 Agotado
    D160-66211DN5040 bar €1.179,47 Agotado
    D160-66212DN6525 bar €1.338,75 Agotado
    D160-66213DN8025 bar €1.515,98 Agotado
