Ball valves Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar SS316 – Valve Elephant
Elephant  |  SKU: D160-66196

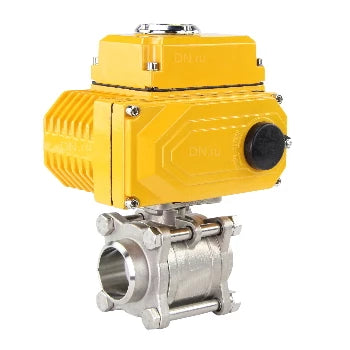

Ball valves Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar SS316 Full bore weld-in, stainless steel body with 1/4-turn electric actuator Elephant QT-N-EM-O1-220VAC-U1

€1.217,31
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

The ball valve is used as a shut-off valve in heating and water supply systems, as well as in steam, fuel, and pneumatic systems with compressed air and neutral gases. Valves of this series can be installed in systems transporting liquid and gaseous media (water, oil, oils, steam, air, alcohols, glycol, etc.) that are non-corrosive to the valve materials. Electric actuators are mounted directly on the pipeline valve. Installation dimensions comply with the international standard ISO 05211 / DIN 3337. Four microswitches are used to limit the output shaft travel to the end positions of the valve's working element. The electric actuators are designed for operation in the rated short-term duty cycle S2.



Technical parameters of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar

Name Value
Nominal diameter DN, mm 10-100
Working pressure, bar DN10÷32 – 63
DN40÷50 – 40
DN65÷100 – 25
Working fluid -20 to +200
Pipeline connection water, steam, petroleum products, and other liquid or gaseous media neutral to valve materials
Ball valve bore type welding/welding
Ball valve tightness class full bore
Additional information A
Climate rating installation of electric or pneumatic actuator possible (ISO 5211-2001)
Average life, opening/closing cycles 10
Средний ресурс, циклов закрытие/открытие 40,000 – 60,000





Dimensions and sizes of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar

Model L, mm D, mm
10 66 10
15 65 19
20 74 22
25 82 27
32 99 35
40 108 40
50 132 53
65 161 64
80 196 79
100 245 103

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H QT-EX-1-24VAC Ду10-100 Ру63/25 SS316 полнопроходные под приварку, корпус - нержавеющая сталь с 1/4-оборотным электроприводом DN.RU QT-N-EM-O1-24VDC-У1

Sketch of a ball valve Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar





Table of parts and materials for a ball valve Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar

№ Part Name Material
1 Cover AISI 316 stainless steel
2 Seal PTFE
3 Ball AISI 316 stainless steel
4 Stem AISI 316 stainless steel
5 O-Ring PTFE
6 Body AISI 316 stainless steel
7 Seal PTFE
8 Gland AISI 304 stainless steel
10 Nut AISI 304 stainless steel
11 Screw AISI 304 stainless steel
12 Nut AISI 304 stainless steel

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H QT-EX-1-24VAC Ду10-100 Ру63/25 SS316 полнопроходные под приварку, корпус - нержавеющая сталь с 1/4-оборотным электроприводом DN.RU QT-N-EM-O1-24VDC-У1

Sketch of the parts and materials of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar





Characteristics of electric drives

Model Torque Opening Hours
Nm sec
003 220V MINI 30 5-15
003 220V 30 20
005 220V 50 30
010 220V 100 30


Model Power Current Weight The size of the rod is square
W A kg mm
003 220V MINI 20 0,2 1,4 11
003 220V 9 0,15 2,1 11
005 220V 10 0,25 3,6 14
010 220V 15 0,35 4,6 17

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-100 Ру63/25 SS316 полнопроходные под приварку, корпус - нержавеющая сталь с 1/4-оборотным электроприводом DN.RU QT-N-EM-O1-220VAC-У1

Electric drive connection diagram
