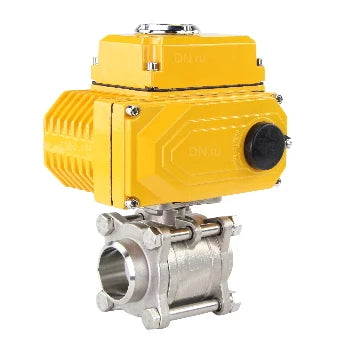

Ball valves Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar SS316 Full bore weld-in, stainless steel body with 1/4-turn electric actuator Elephant QT-N-EM-O1-380VAC-U1
Ball valves Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar SS316 Full bore weld-in, stainless steel body with 1/4-turn electric actuator Elephant QT-N-EM-O1-380VAC-U1 - DN100 / 25 bar está agotado y se enviará tan pronto como vuelva a estar disponible.
No se ha podido cargar la disponibilidad de recogida
Entrega y envío
Entrega y envío
El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.
Descripción
Descripción
The ball valve is used as a shut-off valve in heating and water supply systems, as well as in steam, fuel, and pneumatic systems with compressed air and neutral gases. Valves of this series can be installed in systems transporting liquid and gaseous media (water, oil, oils, steam, air, alcohols, glycol, etc.) that are non-corrosive to the valve materials. Electric actuators are mounted directly on the pipeline valve. Installation dimensions comply with the international standard ISO 05211 / DIN 3337. Four microswitches are used to limit the output shaft travel to the end positions of the valve's working element. The electric actuators are designed for operation in the rated short-term duty cycle S2.
Technical parameters of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar
| Name | Value |
| Nominal diameter DN, mm | 10-100 |
| Working pressure, bar | DN10÷32 – 63 |
| DN40÷50 – 40 | |
| DN65÷100 – 25 | |
| Working fluid | -20 to +200 |
| Pipeline connection | water, steam, petroleum products, and other liquid or gaseous media neutral to valve materials |
| Ball valve bore type | welding/welding |
| Ball valve tightness class | full bore |
| Additional information | A |
| Climate rating | installation of electric or pneumatic actuator possible (ISO 5211-2001) |
| Average life, opening/closing cycles | 10 |
| Средний ресурс, циклов закрытие/открытие | 40,000 – 60,000 |
Dimensions and sizes of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar
| Model | L, mm | D, mm |
| 10 | 66 | 10 |
| 15 | 65 | 19 |
| 20 | 74 | 22 |
| 25 | 82 | 27 |
| 32 | 99 | 35 |
| 40 | 108 | 40 |
| 50 | 132 | 53 |
| 65 | 161 | 64 |
| 80 | 196 | 79 |
| 100 | 245 | 103 |
Sketch of a ball valve Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar
Table of parts and materials for a ball valve Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar
| № | Part Name | Material |
| 1 | Cover | AISI 316 stainless steel |
| 2 | Seal | PTFE |
| 3 | Ball | AISI 316 stainless steel |
| 4 | Stem | AISI 316 stainless steel |
| 5 | O-Ring | PTFE |
| 6 | Body | AISI 316 stainless steel |
| 7 | Seal | PTFE |
| 8 | Gland | AISI 304 stainless steel |
| 10 | Nut | AISI 304 stainless steel |
| 11 | Screw | AISI 304 stainless steel |
| 12 | Nut | AISI 304 stainless steel |
Sketch of the parts and materials of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 63/25 bar
Characteristics of electric drives
| Model | Torque | Opening Hours |
|---|---|---|
| Nm | sec | |
| 005 380V | 50 | 30 |
| 010 380V | 100 | 30 |
| Model | Power | Current | Weight | The size of the rod is square |
|---|---|---|---|---|
| W | A | kg | mm | |
| 005 380V | 10 | 0,25 | 3,6 | 14 |
| 010 380V | 15 | 0,35 | 4,6 | 17 |
