Ball valves Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar full – Valve Elephant
1 9
Elephant  |  SKU: D160-68453

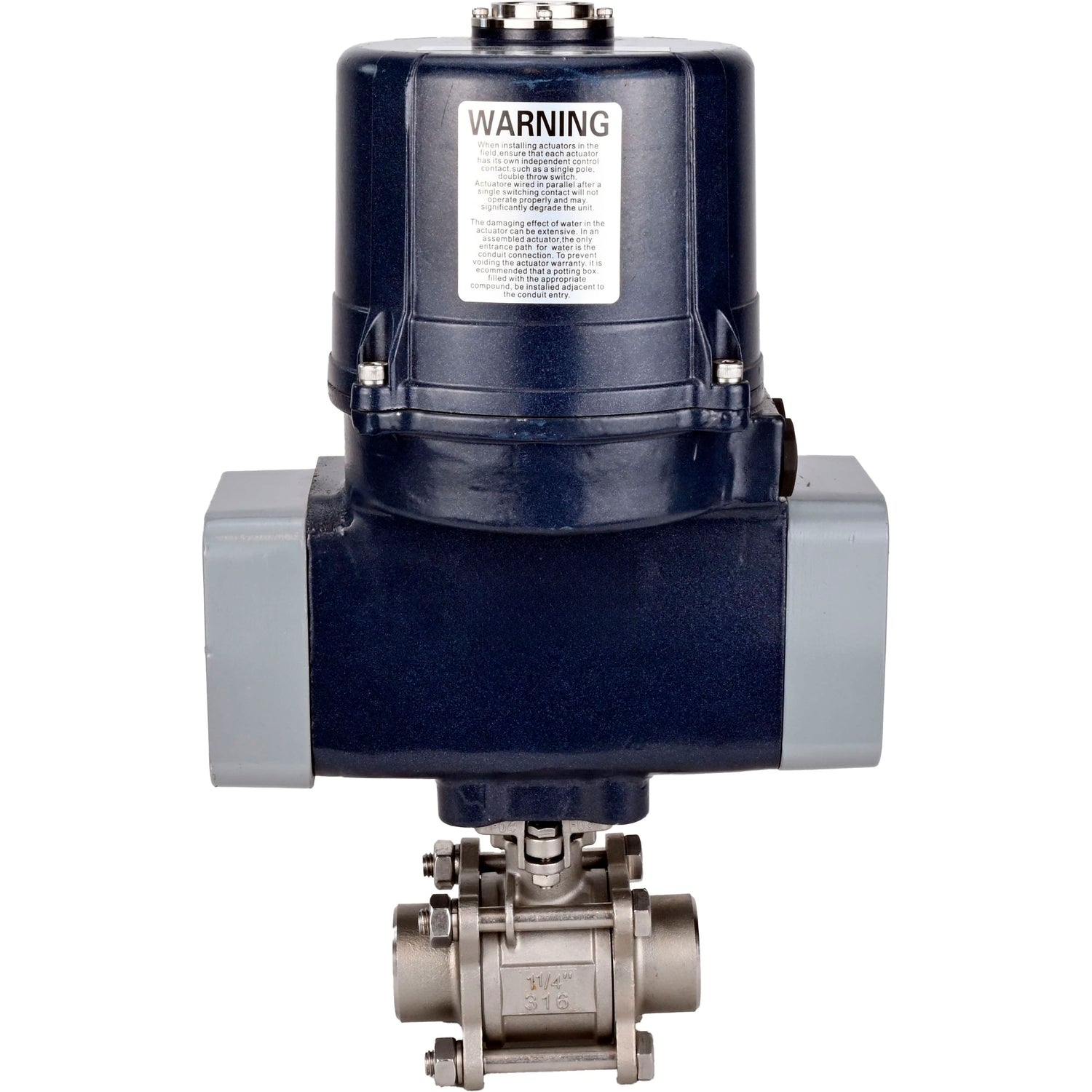

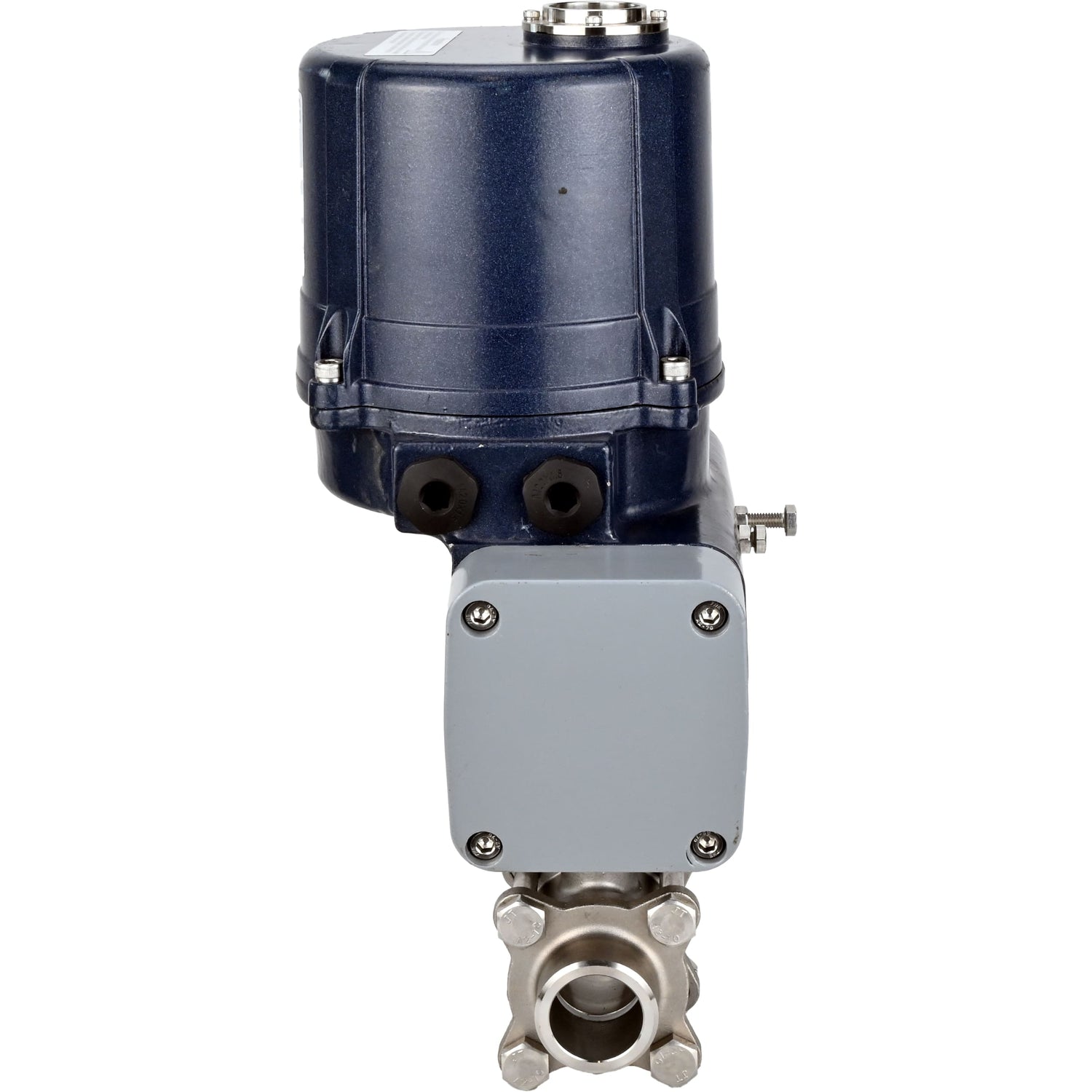

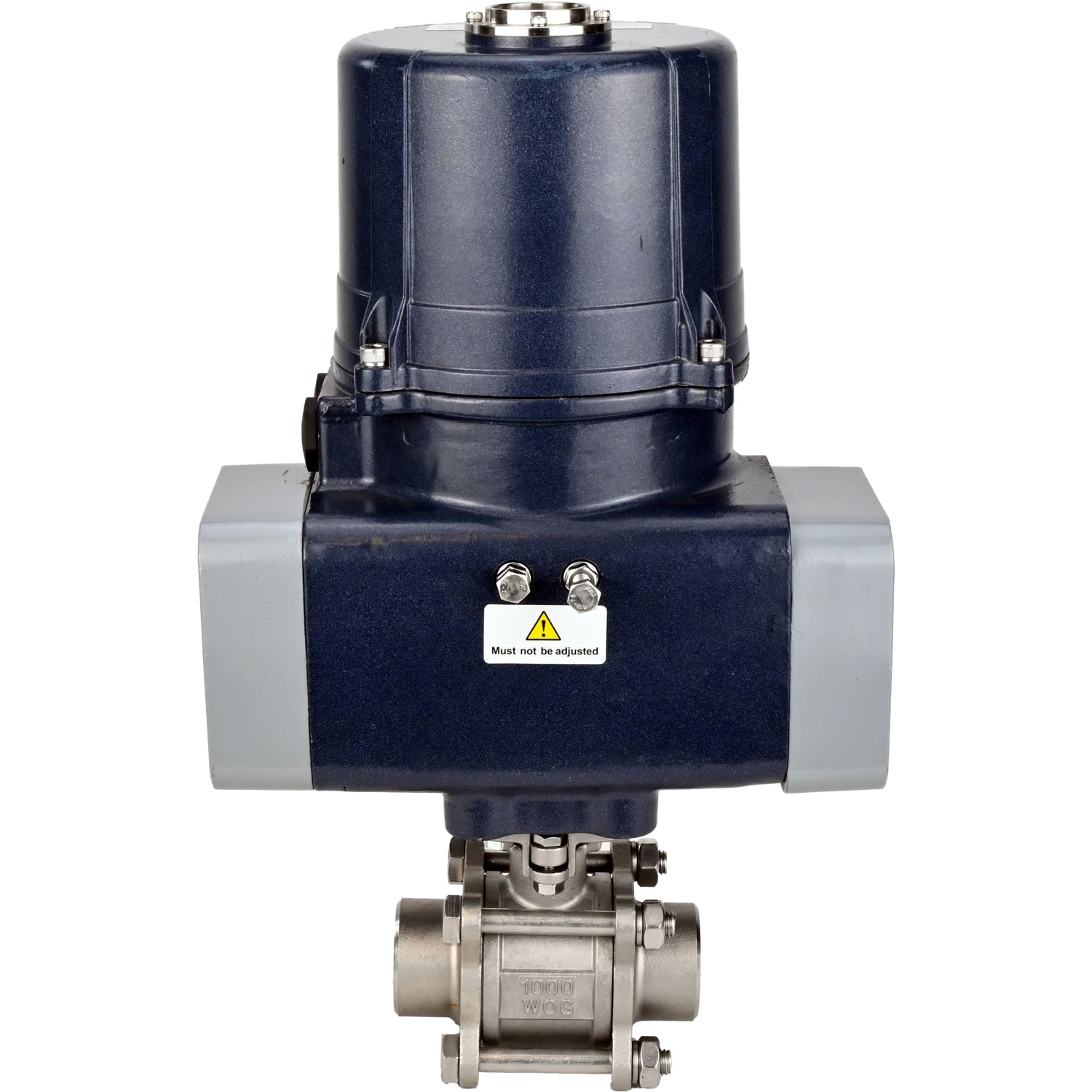

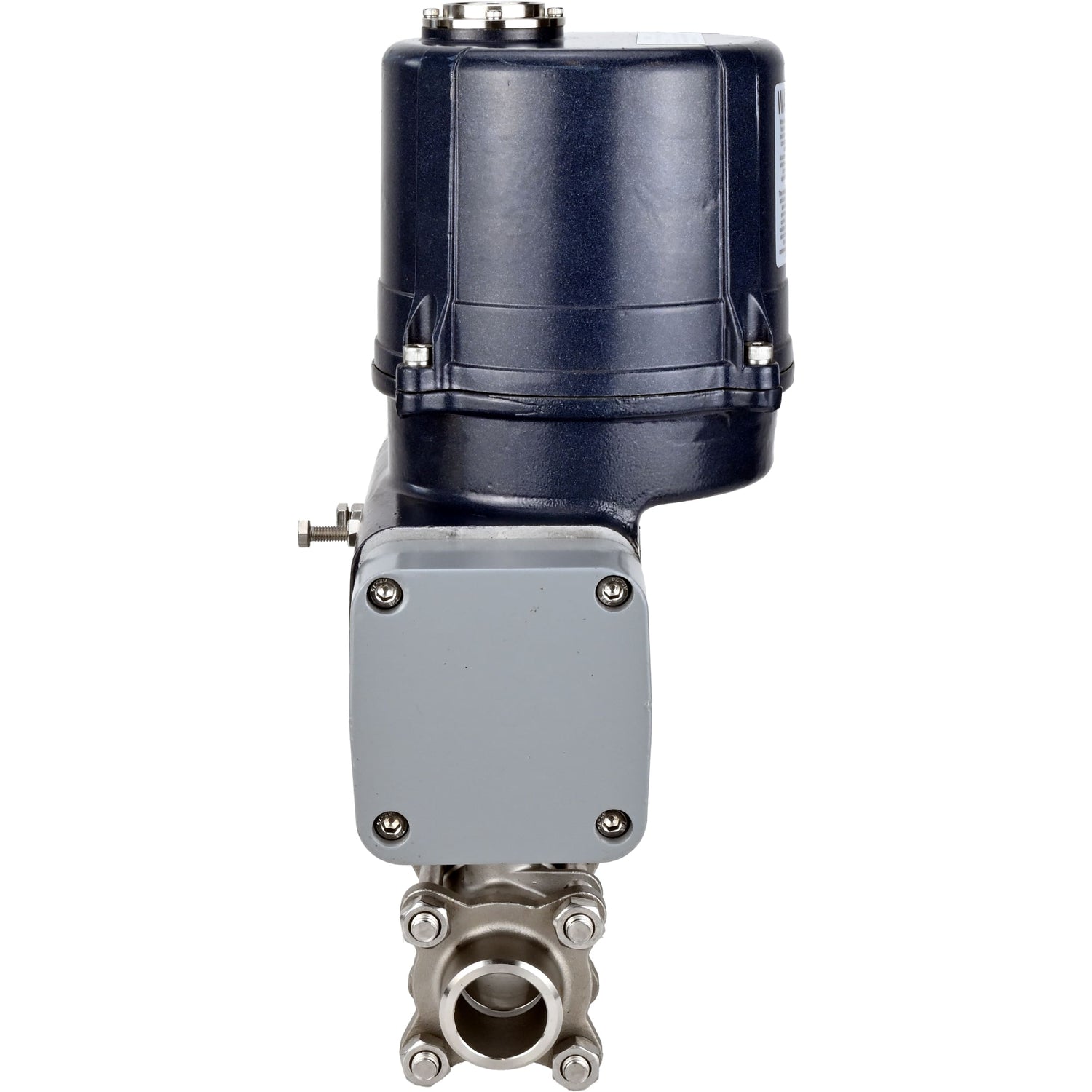

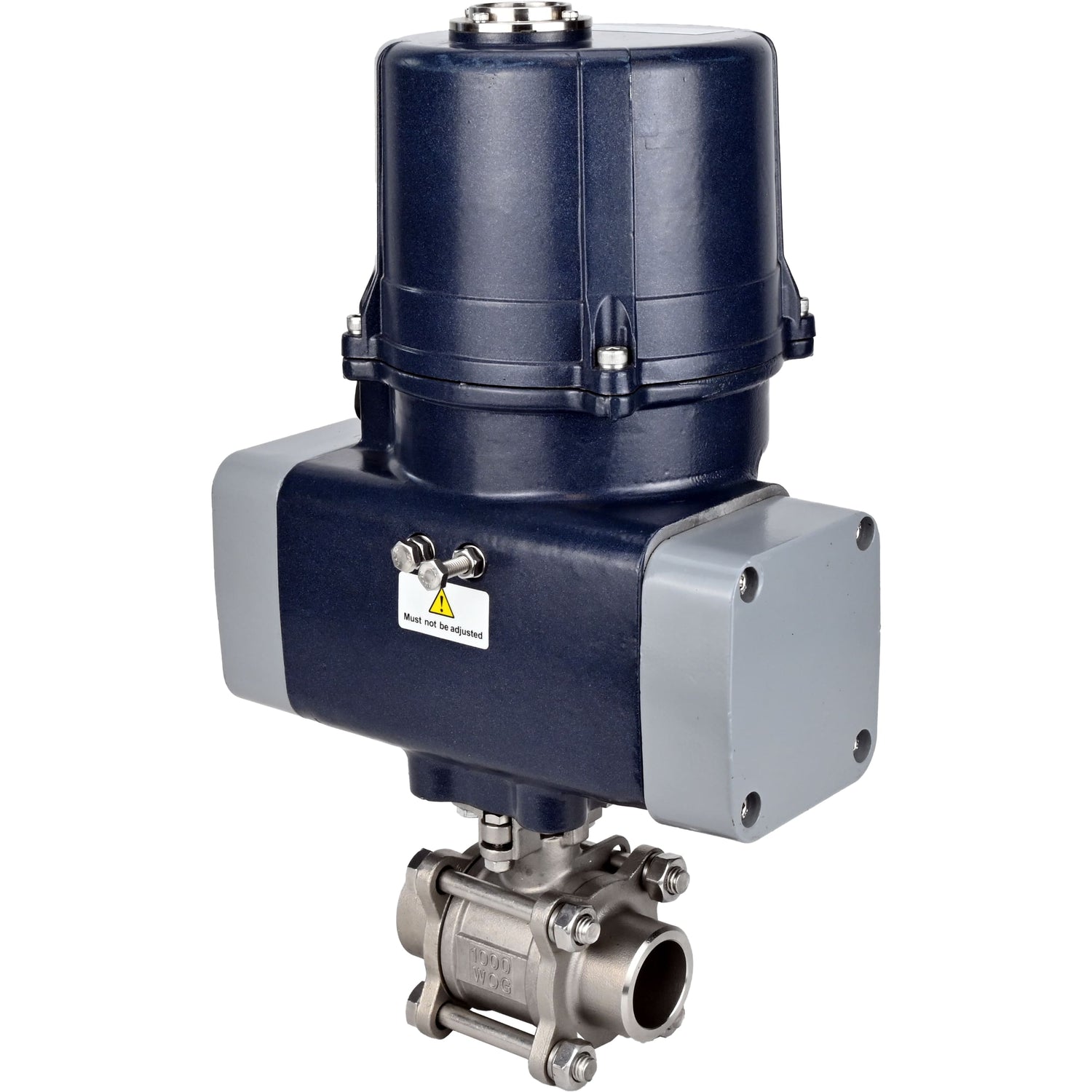

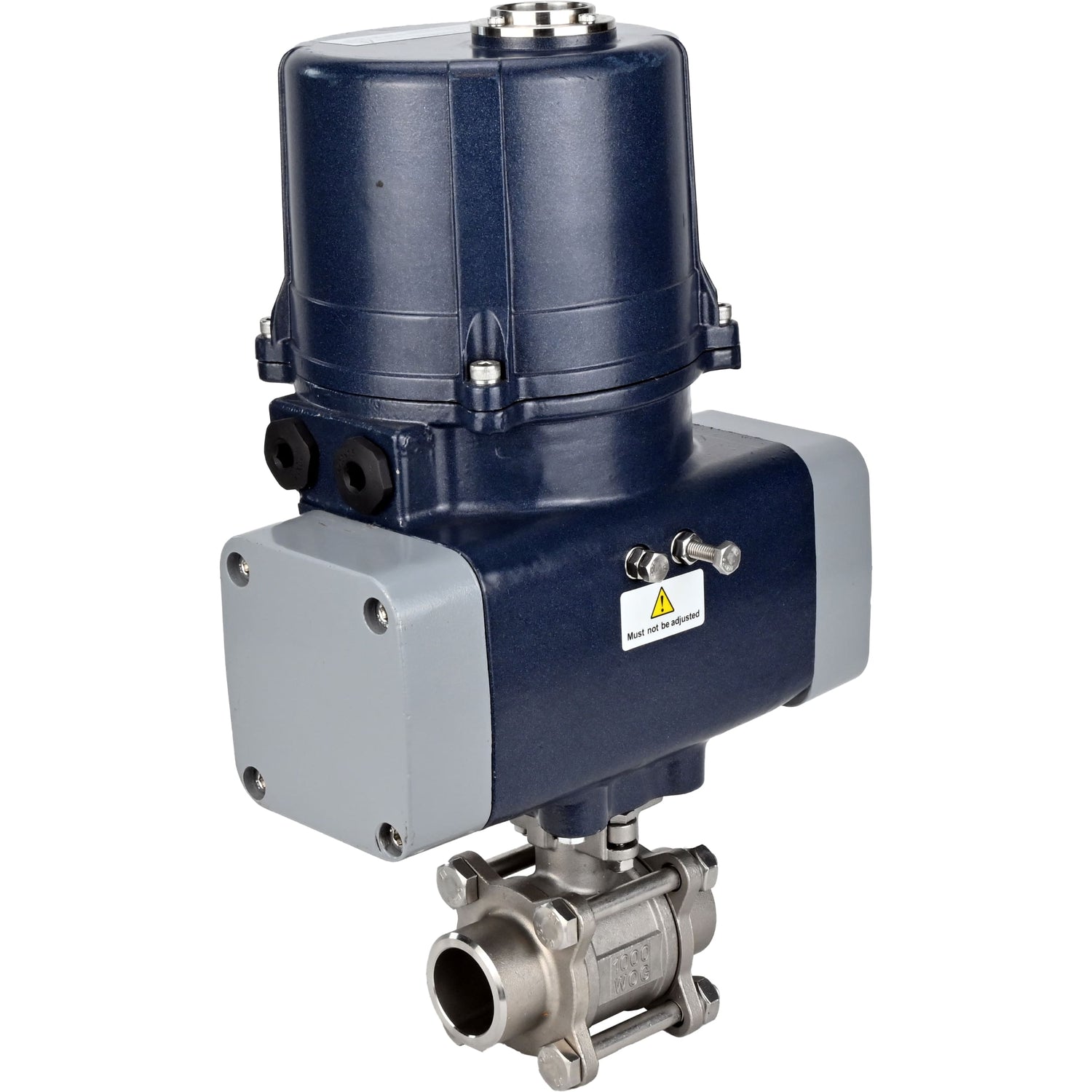

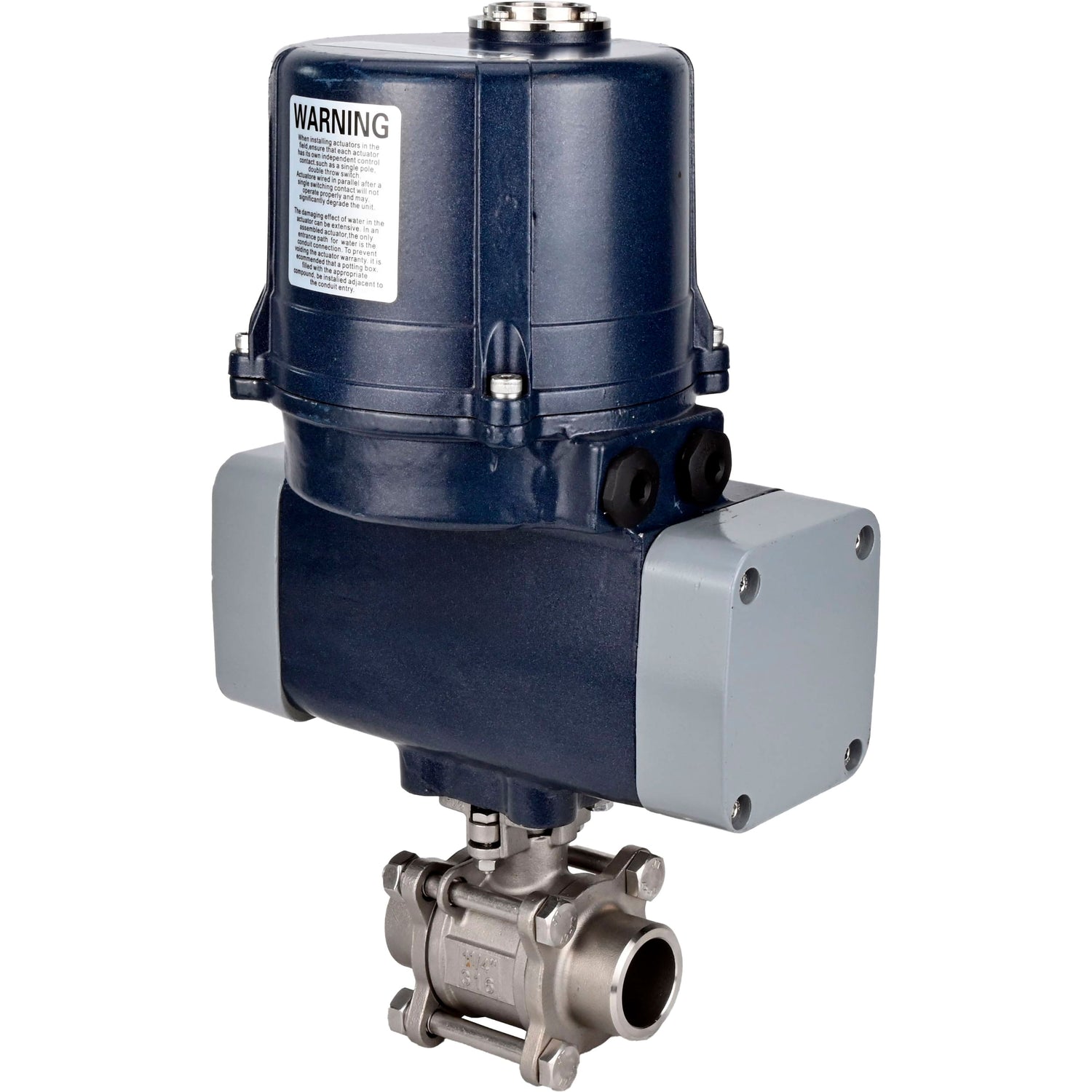

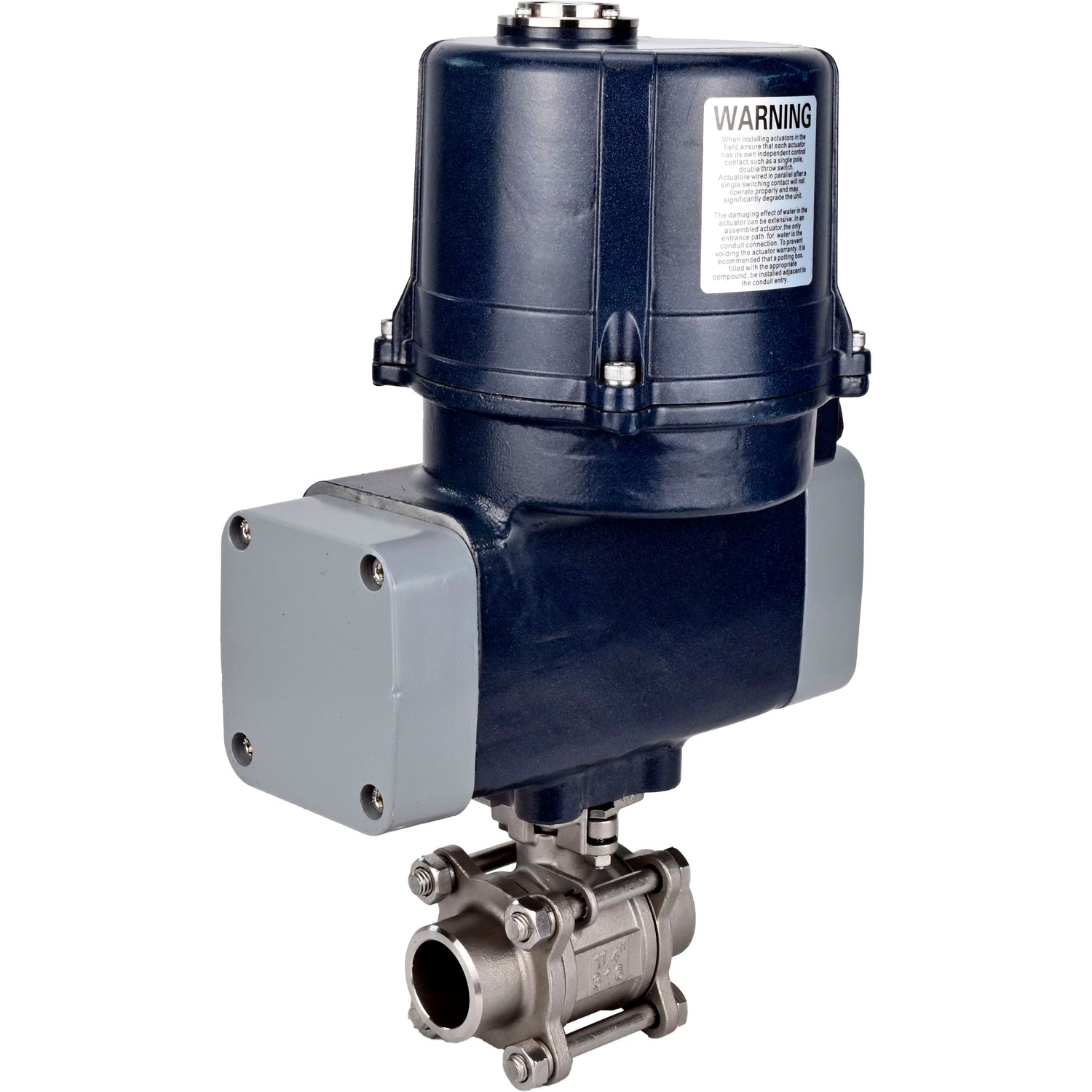

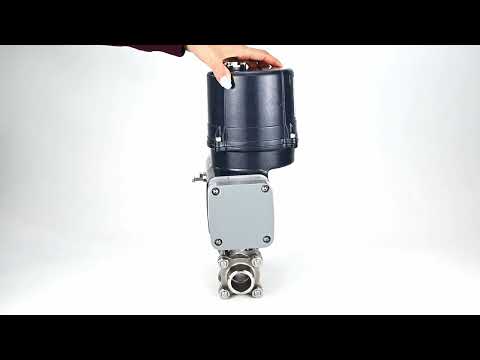

Ball valves Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar full bore, body - 316 stainless steel, seal - PTFE, for welding, with a 1/4-turn electric drive Elephant QTSA-N-EM-O0-220VAC with spring return

€3.205,32
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

The Elephant BV3232P(3pc)-FP-W-ISO-H WDVF ball valve is used as a shut-off valve in heat supply systems, water supply systems, steam, fuel systems, and pneumatic systems with compressed air and neutral gases. The BV3232P(3pc)-FP-W-ISO-H WDVF series valves can be installed in systems transporting liquid and gaseous media (water, steam, petroleum products, and neutral media) that are non-corrosive to the valve materials.

The Elephant PA-DA pneumatic actuator is designed to automate the control of industrial shut-off valves, such as globe valves and ball valves. Elephant pneumatic actuators are designed for both indoor and outdoor use. All internal and external components have an anti-corrosion coating.





Technical parameters of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar

Name Value
Nominal pressure, bar 63
Working fluid temperature, °C -29 to 180
Valve device type Two-way
Application Water supply, heat supply, steam supply
Working fluid Water, steam, petroleum products, neutral media
Pipeline connection Welded ends
Water-drawable No
Flow area type Full bore
Tightness class A
Control type With pneumatic actuator
Connection Welded ends
Control Double-acting pneumatic actuator
Presence of limit switches No
Presence of pneumatic valve Yes
Presence of electropneumatic positioner No
Average service life, years 10
Country of manufacture China





Dimensions and sizes of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar

DN D, mm L, mm F, mm L1, mm
15 21,3 76 303 229
20 26,9 81 303 229
25 33,7 90 303 229
32 42,4 110 303 229

Sketch of a ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar





Table of parts and materials for a ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar

№ Part Name Material
1 Body Stainless steel AISI 316
2 Bonnet Stainless steel AISI 316
3 Ball Stainless steel AISI 316
4 Seal PTFE
5 Coupling Gasket PTFE
6 Thrust Washer PTFE
7 Packaging PTFE
8 Bushing Stainless steel AISI 304
9 Stem Stainless steel AISI 304
10 Gasket Stainless steel AISI 304
11 Washer Stainless steel AISI 304
12 Washer Stainless steel AISI 304
13 Nut Stainless steel AISI 304
14 Bolt Stainless steel AISI 304
15 Handle Stainless steel SS 201
16 Handle Cover PVC
17 Nut Stainless steel AISI 304

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду15-32 Ру63 полнопроходные, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом PA-DA, пневмораспределителем 4М310-08 220В

Sketch of the parts and materials of the ball valve Elephant BV3232P(3pc)-FP-W-ISO-H WDVF DN15-32 63 bar





Technical parameters of the Elephant QTSA-N-EM-O0-220VAC electric drive

Name Meaning
Model QTSA-N-EM-O0-220VAC
Possibility of setting the operating mode of the valve + drive normally-closed/normally-open
Pressure, bar 2 ÷ 8
Availability of a manual backup no
Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду15-32 Ру63 полнопроходные, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QTSA-N-EM-O0-220VAC с пружинным возвратом
Wiring diagram for the Elephant QTSA-N-EM-O0-220VAC electric drive




Table of parts and materials for the Elephant QTSA-N-EM-O0-220VAC electric drive

№ Name Material
1 Top Cover Aluminum Slav ADC12
2 Housing Aluminum Slav AL104
3 Side Cover Aluminum Slav ADC12
4 Cable Entry Nylon
5 Return Springs Spring steel
6 Piston Aluminum Slav ADC12
7 Separator Block Carbon steel 45
8 Drive Mechanism Alloy steel 40Cr
9 Inspection Window Tempered glass
10 Cable Entry Fire-resistant nylon
11 Heater Ceramic
12 Electric Motor Integrated kit
13 Adjustment Cam Aluminum Slav ADC12
14 Limit Switches Integrated assembly
15 Mounting Plate Carbon steel Q235
16 Output Shaft Carbon steel 45
17 Bearing Stainless steel
18 Position Indicator Nylon
19 Capacitor Composite material
20 Socket Integrated kit

Sketch of parts and materials for the Elephant QTSA-N-EM-O0-220VAC electric drive

Especificaciones
  • País de origen
    China
  • Temperatura máxima permitida
    180 °C
  • Tipo de conexión
    Welded
  • Entorno operativo
    Water, Steam, Petroleum products, Neutral environments
  • Tipo de sello
    PTFE / Fluoroplastic / Teflon
  • Material de bloqueo
    Stainless steel
