Ball valves Elephant BV3232P(3pc)-FP-W-ISO-H full bore, welded, body - – Valve Elephant
1 9
Elephant  |  SKU: D160-53031

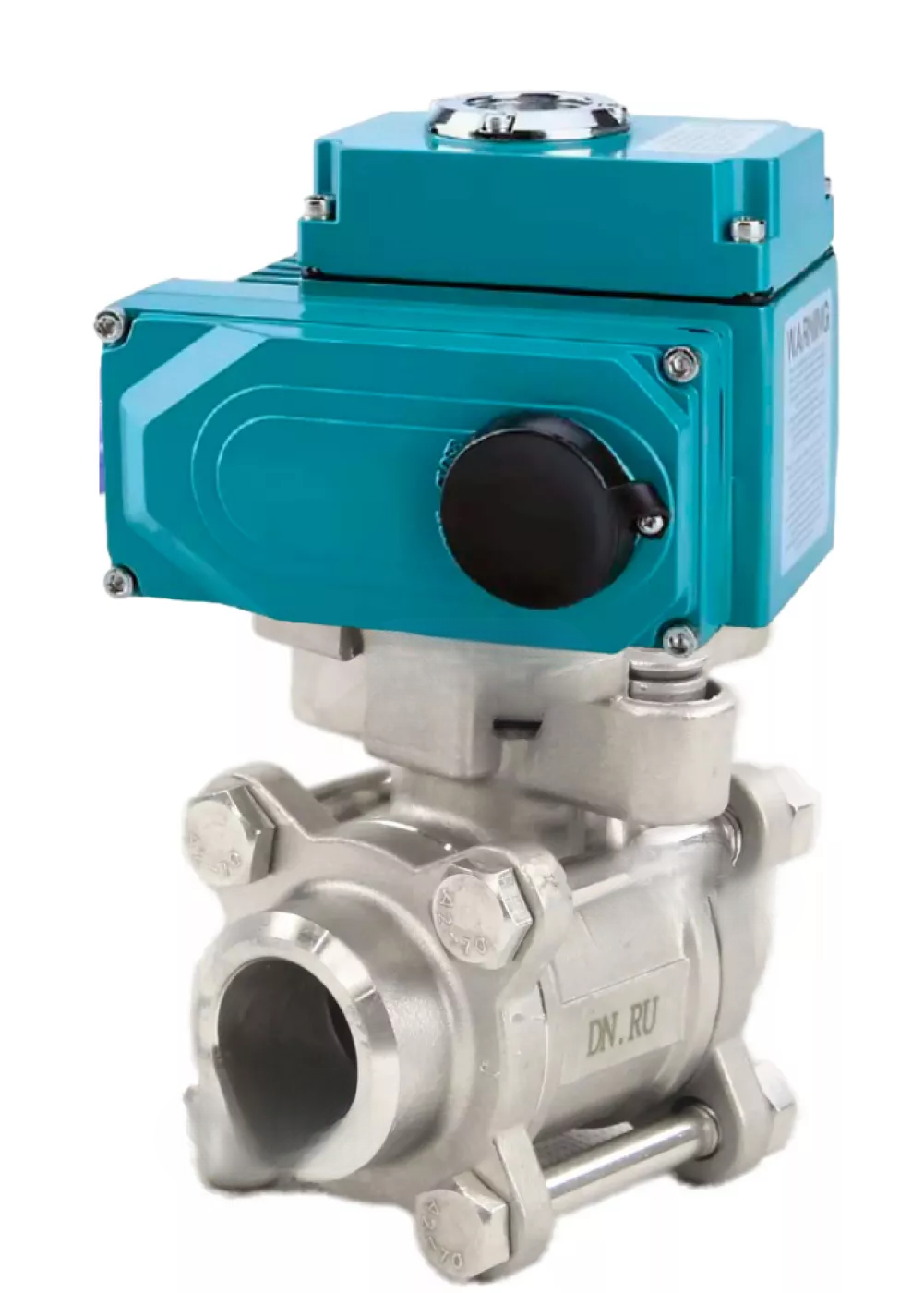

Ball valves Elephant BV3232P(3pc)-FP-W-ISO-H full bore, welded, body - stainless steel SS316, seal - PTFE, with 1/4-turn electric drive QT-N-003EM-O1-24VDC-U1 24V HARK

€357,74
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Ball valves Elephant BV3232P(3pc)-FP-W-ISO-H full bore, welded, body - stainless steel SS316, seal - PTFE, with 1/4-turn electric drive QT-N-003EM-O1-24VDC-U1 24V HARK - DN10 / 63 bar está agotado y se enviará tan pronto como vuelva a estar disponible.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

Ball valves are used as shut-off valves in heat and water supply systems, in steam, fuel and pneumatic systems with compressed air and neutral gases. Installation of valves of this series is possible in systems transporting liquid and gaseous media (water, oil, oils, steam, air, alcohols, glycol, etc.), not aggressive to the materials of the valve.
The working flow is shut off by means of a locking element, which is a ball with a through cylindrical hole. With the help of a handle mounted on the body, the ball is rotated around the axis. It is sufficient to turn it by 90 degrees to completely shut off the flow.
Electric quarter-turn actuators are designed for remote and local control of shut-off pipeline valves having a quarter-turn shut-off valve. They are used in various branches of national economy: in gas, oil, metallurgical, food industry, housing and communal services, etc.






Technical characteristics of ball valves Elephant BV3232P(3pc)-FP-W-ISO-H full bore, welded, body - stainless steel SS316, seal - PTFE, with 1/4-turn electric drive QT-N-003EM-O1-24VDC-U1 24V HARK:

Parameter

Value

Nominal diameter DN, mm

10–100

Nominal pressure PN, bar

DN10–50 – 63
DN65–100 – 40

Working medium temperature t, °C

From -20 to +200

Working medium

Water, steam, oil products, and other liquid or gaseous media neutral to the valve materials

Connection to pipeline

Welding/Welding

Type of flow cross-section

Full-bore

Tightness class of ball valve

Class «A»

Additional option

Electric or pneumatic actuator installation possible (ISO 5211-2001)

Average service life, years

10

Average operating cycles, close/open

40 000 - 60 000


Dimensions and sizes of ball valves Elephant BV3232P(3pc)-FP-W-ISO-H full bore, welded, body - stainless steel SS316, seal - PTFE, with 1/4-turn electric drive QT-N-003EM-O1-24VDC-U1 24V HARK:

DN Model
electronic actuator 		Size, mm
D H2 L E Y
10 QT-N-003EMT 10 38.9 63 17.2 123
15 15 40 65 21.3 123
20 20 43.9 75 26.7 123
25 25 53 83 33.5 123




Materials of details of ball valves Elephant BV3232P(3pc)-FP-W-ISO-H full bore, welded, body - stainless steel SS316, seal - PTFE, with 1/4-turn electric drive QT-N-003EM-O1-24VDC-U1 24V HARK:

№

Part name

Material

Quantity

1

Body

SS316

1

2

Ball

S304/S316

1

3

Bolt

S201/S304

4~6

4

Nut

S201/S304

4~6

5

Seal

PTFE

1

6

Stem

SS304/SS316

1

7

Gland

S201/S304

1

8

Nut

S201/S304

1

9

Cover

WCB/CF8/CF8M

2

10

Seat rings

PPL

2

11

Thrust washer

PTFE

1

15

Sealing ring

VITON

1




Technical characteristics of electric actuators Elephant:

Parameter

Value

Type of electric actuator

Quarter-turn

Type of motor

Asynchronous

Angle of rotation, °

90±5

Body material

Aluminum alloy with epoxy powder coating

Shaft material

Alloy steel

Supply voltage

24V/DC

Cable entry

Sealed gland 2xM18

Type of connection

ISO 5211

Self-locking mechanism

Worm and worm gear self-locking

Automatic shut-off

2 limit switches (open/closed positions and in case of jamming)
+ 2 additional switches (dry contact)

Thermal protection

Activation at 120°C ±5°C
Deactivation at 97°C ±5°C

Insulation class

F

Mechanical output shaft rotation limit

2 external adjustable stops

Protection rating

IP67

Noise level, dB

≤ 50

Heater power, W

5

Ambient temperature, °C

From -20 to +70

Ambient humidity

≤ 95% (at 25°C)

Explosion-proof protection

No





Dimensions and sizes of electric actuators Elephant:

Model 003EMT
L, mm 123
H, mm 115
A, mm 101
B, mm 98
C, mm 74
D, mm 49
E, mm 34.5
F, mm 35
G, mm 5
Stem size, square, mm 14x14
ISO 5211 F05/F07




Device diagram of actuators Elephant QT-N-003EM-O1-24VDC-U1 24V HARK:

№

Name

1

Position indicator

2

Upper cover

3

Control board

4

Capacitor

5

Actuating cam followers

6

Output shaft with worm gear

7

Body

8

Output shaft travel limiters

9

Worm shaft

10

Electric motor

11

Gearbox

12

Gearbox cover





Especificaciones
  • País de origen
    China
  • Temperatura máxima permitida
    #ИМЯ?
  • Tipo de conexión
    For welding
  • Entorno operativo
    Water, Steam, Petroleum Products, Neutral Media
  • Tipo de sello
    PTFE
  • Interruptores de límite
    Yes
  • Modelo del actuador
    QT-N-003EM-O1-24VDC-U1 HARK

Reseñas (0)

Documentación
nullElectric quarter-turn actuator ELEPHANT QT-N-xEM-O1-x-U1 HARK

Pago y seguridad

Métodos de pago

    Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

    Variantes disponibles

    SKUConnection sizePressurePrecio DisponibilidadCantidad Añadir al carrito
    D160-53031DN1063 bar €357,74 0 Disponibles
    D160-53032DN1563 bar €357,72 Agotado
    D160-53033DN2063 bar €368,39 Agotado
    D160-53034DN2563 bar €334,41 Agotado
    D160-53035DN3263 bar €707,71 Agotado
    D160-53036DN4040 bar €680,43 Agotado
    D160-53037DN5040 bar €726,98 Agotado
    D160-53038DN6525 bar €897,48 Agotado
    D160-53039DN8025 bar €1.056,29 Agotado
    D160-53040DN10025 bar €1.390,57 Agotado
