Ball valves Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball ma – Valve Elephant
Elephant  |  SKU: D160-63717

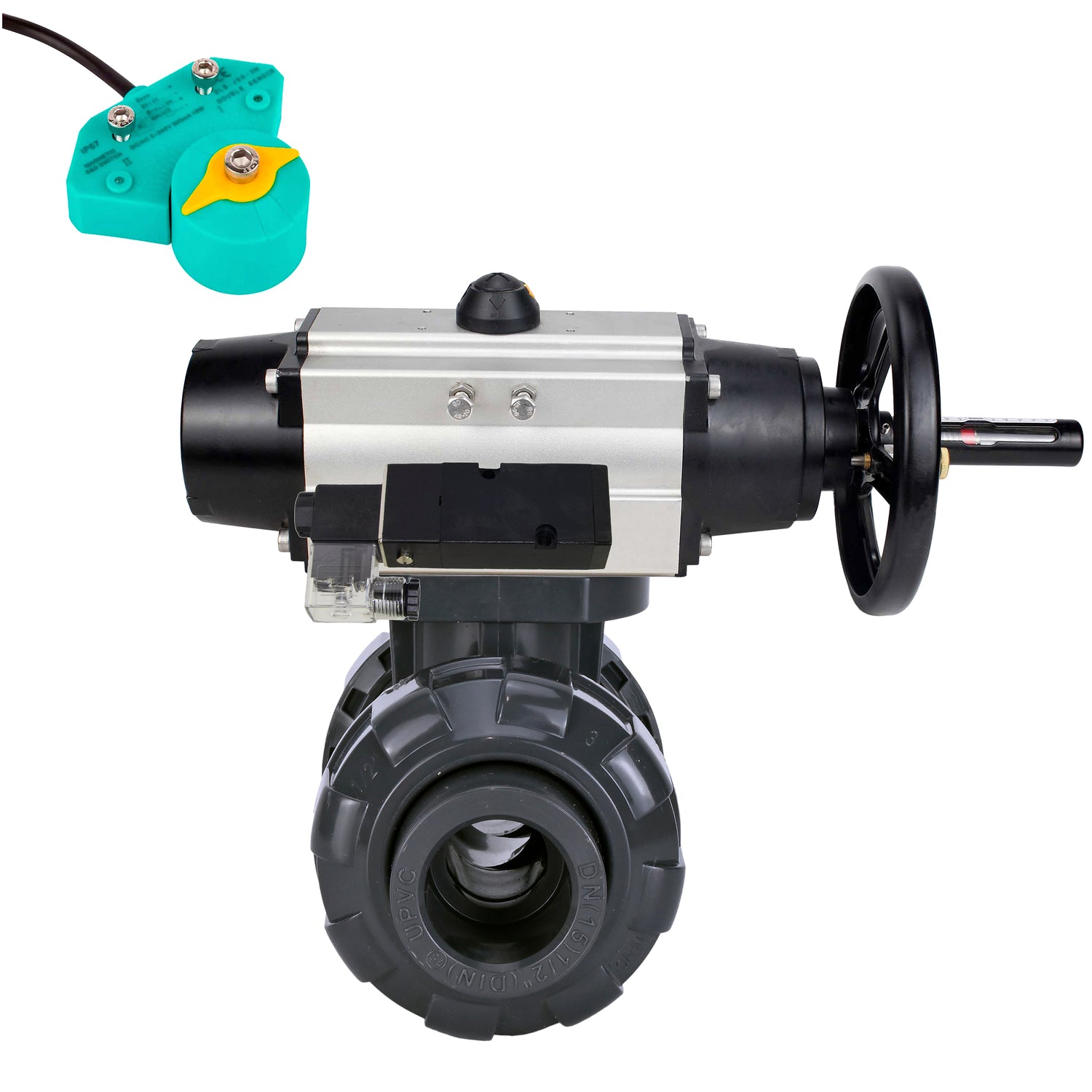

Ball valves Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with pneumatic actuator double action PA-DA-105-1, pneumatic distributor 4M310-08 220V and magnetic switch ALS200D

€0,00
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

A ball valve is used as a shut-off valve to shut off the flow of the working medium in pipelines.

The rotary pneumatic actuator is designed to automate the process of controlling industrial valves.

The magnetic switch Elephant ALS200D is designed to convert the final values of the shaft position of pneumatic actuators or shut-off valves into electrical signals.

Pneumatic valves are used for control in pneumatic systems with NAMUR docking surface, for installation of valves through holes in the housing.



Technical parameters of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Characteristic Meaning
Type of flow section full bore
Diameter 15-100 mm
Nominal pressure 10 bar
Working medium temperature from 0 to +45°C
Application Water Supply
Operating environment Liquids, Air and Gases
Connection type adhesive, with a detachable
coupling connection
Control type under the drive
Sealing class A
Manufacturer's country China
Warranty 12 months

Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem



Dimensions of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Model DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
D, mm 56 65 75.5 86.5 101 121.5 153 175 194
d, mm 15 20 25 32 40 50 63 75 90
d1, mm 20.3 25.3 32.3 40.4 50.4 63.4 75.5 90.5 110.5
d2, mm 20 25 32 40 50 63 75 90 110.1
L, mm 123.5 137 148 165 176 197 279 307 354
L1, mm 23 26 29 32.5 35.5 38.5 65 70 84
L2, mm 67 74 77 88 93 105 134 148 157.5
H1, mm 66 77.5 89.5 103 116.5 138 171 194 220
H2, mm 27.5 32 37.5 43 50 60 76 88 99.5
H3, mm 8 8 8 12 12 13 16 16 17.5
SxS, mm 9x9 9x9 9x9 11x11 11x11 11x11 14x14 14x14 14x14

Sketch Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem





Materials of parts Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

№ Part Name Material
1 Body UPVC
2 Ball UPVC
3/4/
5/6		 O-ring seals EPDM
7 Rod Stainless steel AISI 304

Sketch of parts and materials Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem



Technical parameters of Elephant pneumatic drives PA-DA-105-1:

Characteristic Meaning
Pneumatic drive type double acting
Control pressure 2-8 bar
Operating temperature from -20 to +80 °C
Angle of rotation 90±5°
Visual position indicator open / closed
Manual control flywheel
Air supply connection thread G1/4

Pneumatic drives Elephant PA-DA-105-1



Dimensions of Elephant pneumatic drives PA-DA-105-1:

Model A,
mm		 B,
mm		 C,
mm		 D,
mm		 G,
mm		 W,
mm
PA-DA-105-1 495 133 109.5 153 26 200

Sketch Pneumatic drives Elephant PA-DA-105-1



Technical parameters of Elephant magnetic switch ALS200D:

Characteristic Meaning
Body material Plastic PP-GF30
Protection Class IP67
Shaft Rotation Angle Indication 0-90°
Sensor Interaction Distance 1-6 mm
Ambient Temperature from -40 to +85 °C
Switching Frequency 0-4.8kHz
Nominal Voltage 5-240V AC/DC
Nominal Current 0-300mA
Nominal Power 10W
Cable Output 4 wires (2 wires/open,
2 wires/closed)

Magnetic switch Elephant ALS200D



Dimensions of Elephant magnetic switch ALS200D:

A, mm 75
B, mm 30
C, mm 51
d, mm 5.5
E, mm 40

Sketch Magnetic switch Elephant ALS200D



Technical parameters of Elephant pneumatic distributor 4M310-08 220V:

Characteristic Meaning
Design spool type
Body material anodized aluminum
Mounting through holes in the housing
Ambient temperature +5 to +50 °C
Working pressure 1.5-8 bar
Nominal pressure 12 bar
Supply voltage 220V
Protection class IP65

Pneumatic distributor Elephant 4M310-08 220V



Dimensions of Elephant pneumatic distributor 4M310-08 220V:

Depth, mm 27
Height, mm 69
Width, mm 134.5

Sketch Pneumatic distributor Elephant 4M310-08 220V

Especificaciones
  • País de origen
    China
  • Temperatura máxima permitida
    45 °C
  • Tipo de conexión
    Threaded
  • Entorno operativo
    Liquids, Air and Gases
  • Tipo de sello
    EPDM
  • Posicionador electroneumático
    No
  • Actuador neumático
    Yes
  • Anulación manual
    Steering wheel
  • Interruptores de límite
    No
  • Manual de estudio
    No
  • Tipo de actuador neumático
    Double acting
