Elephant | SKU: D160-64635

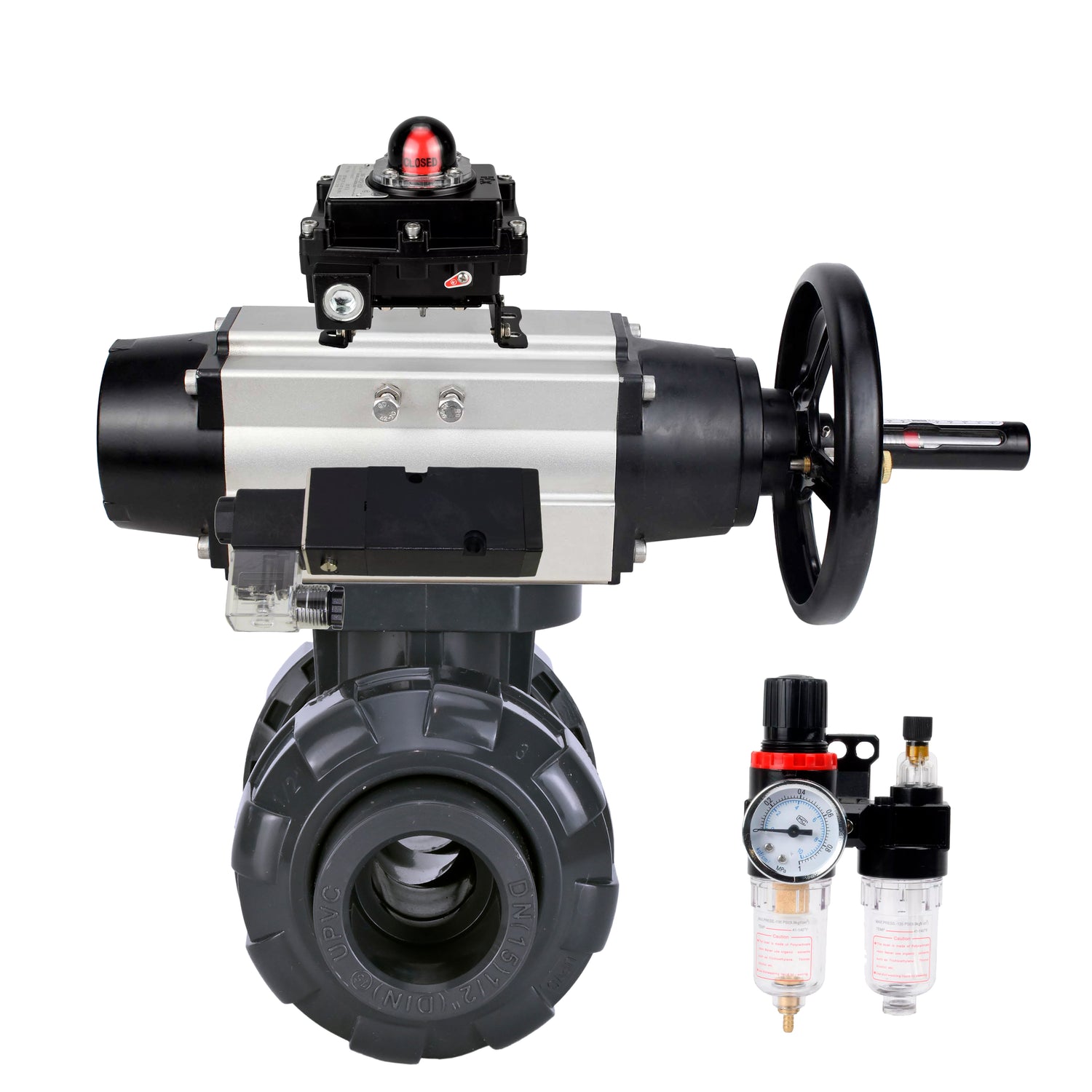

Ball valves Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with pneumatic actuator double action PA-DA-105-1, pneumatic distributor 4M310-08 24V, LSU APL-410N EX and ATU AFC2000

€0,00

Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Connection size

Pressure

Variantes del producto

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

A ball valve is used as a shut-off valve to shut off the flow of the working medium in pipelines.

The rotary pneumatic actuator is designed to automate the process of controlling industrial valves.

The limit switch box is designed for visual and electrical signaling of the final positions of the shut-off valve body: ball-check-valve, ball valve or wafer butterfly valve. Mounted on top of the surface of the pneumatic actuator and connected to the drive shaft DIN standard. In a sealed box, as a rule, there are two sensors that monitor the position of the drive shaft and signal in extreme positions. OMRON microswitches, inductive sensors or reed switches are used as sensors.

Pneumatic valves are used for control in pneumatic systems with NAMUR docking surface, for installation of valves through holes in the housing.

The air treatment unit is designed to clean compressed air from moisture droplets and solid particles, remove condensate, automatically maintain the pressure at the set level, supply lubricant from the tank in the compressed air flow to the elements of the pneumatic system.

Technical parameters of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Characteristic	Meaning
Type of flow section	full bore
Diameter	15-100 mm
Nominal pressure	10 bar
Working medium temperature	from 0 to +45°C
Application	Water Supply
Operating environment	Liquids, Air and Gases
Connection type	adhesive, with a detachable coupling connection
Control type	under the drive
Sealing class	A
Manufacturer's country	China
Warranty	12 months

Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem

Dimensions of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Model	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
D, mm	56	65	75.5	86.5	101	121.5	153	175	194
d, mm	15	20	25	32	40	50	63	75	90
d1, mm	20.3	25.3	32.3	40.4	50.4	63.4	75.5	90.5	110.5
d2, mm	20	25	32	40	50	63	75	90	110.1
L, mm	123.5	137	148	165	176	197	279	307	354
L1, mm	23	26	29	32.5	35.5	38.5	65	70	84
L2, mm	67	74	77	88	93	105	134	148	157.5
H1, mm	66	77.5	89.5	103	116.5	138	171	194	220
H2, mm	27.5	32	37.5	43	50	60	76	88	99.5
H3, mm	8	8	8	12	12	13	16	16	17.5
SxS, mm	9x9	9x9	9x9	11x11	11x11	11x11	14x14	14x14	14x14

Sketch Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem

Materials of parts Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

№	Part Name	Material
1	Body	UPVC
2	Ball	UPVC
3/4/ 5/6	O-ring seals	EPDM
7	Rod	Stainless steel AISI 304

Sketch of parts and materials Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem

Technical parameters of Elephant pneumatic drives PA-DA-105-1:

Characteristic	Meaning
Pneumatic drive type	double acting
Control pressure	2-8 bar
Operating temperature	from -20 to +80 °C
Angle of rotation	90±5°
Visual position indicator	open / closed
Manual control	flywheel
Air supply connection thread	G1/4

Pneumatic drives Elephant PA-DA-105-1

Dimensions of Elephant pneumatic drives PA-DA-105-1:

Model	A, mm	B, mm	C, mm	D, mm	G, mm	W, mm
PA-DA-105-1	495	133	109.5	153	26	200

Sketch Pneumatic drives Elephant PA-DA-105-1

Technical parameters of Elephant limit switch APL-410N EX:

Characteristic	Meaning
Terminal Block	8 cells 0.05-2.5mm2
Voltage	250V
Rated current	10A
Indicator Position	CLOSED: red, OPEN: yellow
Ambient temperature	from -25 to +80 °C
Cable Entry Thread	2 x NPT1/2"
Sensor	two mechanical switches, two proximity sensors
Body	IP65/NEMA4&4X Exd IIB T6

Limit switch Elephant APL-410N EX

Dimensions of Elephant limit switch APL-410N EX:

A, mm	177
B, mm	174
C, mm	178
D, mm	101
E, mm	76
F, mm	57
G, mm	55
H, mm	23
I, mm	27
J, mm	3
K, mm	4
Ød1, mm	5
Ød2, mm	9.5

Sketch Limit switch Elephant APL-410N EX

Technical parameters of Elephant water separator AFC2000:

Characteristic	Meaning
Operating Pressure	8 bar
Maximum Pressure	10 bar
Adjustable Pressure Range	0.5-9 bar
Burst Pressure	15 bar
Operating Temperature	from -5 to +60 °C
Air Connection	1/4"
Filtered Particle Size	40 µm
Oil Viscosity	ISO VG 32

Water separator Elephant AFC2000

Dimensions of Elephant water separator AFC2000:

A, mm	162
B, mm	88
C, mm	139
D, mm	31
E, mm	53.5
F, mm	12
G, mm	8
H, mm	7
I, mm	13.3
J, mm	39
K, mm	5
L, mm	40
M, mm	32
N, mm	53
O, mm	29
P, mm	6
R, mm	41.5

Sketch Water separator Elephant AFC2000

Technical parameters of Elephant pneumatic distributor 4M310-08 24V:

Characteristic	Meaning
Design	spool type
Body material	anodized aluminum
Mounting	through holes in the housing
Ambient temperature	+5 to +50 °C
Working pressure	1.5-8 bar
Nominal pressure	12 bar
Supply voltage	24V
Protection class	IP65

Pneumatic distributor Elephant 4M310-08 24V

Dimensions of Elephant pneumatic distributor 4M310-08 24V:

Depth, mm	27
Height, mm	69
Width, mm	134.5

Sketch Pneumatic distributor Elephant 4M310-08 24V

Especificaciones

País de origen

China
Temperatura máxima permitida

45 °C
Tipo de conexión

Threaded
Entorno operativo

Liquids, Air and Gases
Tipo de sello

EPDM
Posicionador electroneumático

No
Actuador neumático

Yes
Anulación manual

Steering wheel
Interruptores de límite

Yes
Manual de estudio

No
Tipo de actuador neumático

Double acting

Reseñas (0)

Documentación

Pago y seguridad

Métodos de pago

Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

Variantes disponibles

SKU	Connection size	Pressure	Precio	Disponibilidad	Cantidad
D160-64635	DN100	10 bar	€0,00	Agotado	Qty
D160-64627	DN15	10 bar	€0,00	Agotado	Qty
D160-64628	DN20	10 bar	€0,00	Agotado	Qty
D160-64629	DN25	10 bar	€0,00	Agotado	Qty
D160-64630	DN32	10 bar	€0,00	Agotado	Qty
D160-64631	DN40	10 bar	€0,00	Agotado	Qty
D160-64632	DN50	10 bar	€0,00	Agotado	Qty
D160-64633	DN65	10 bar	€0,00	Agotado	Qty
D160-64634	DN80	10 bar	€0,00	Agotado	Qty
