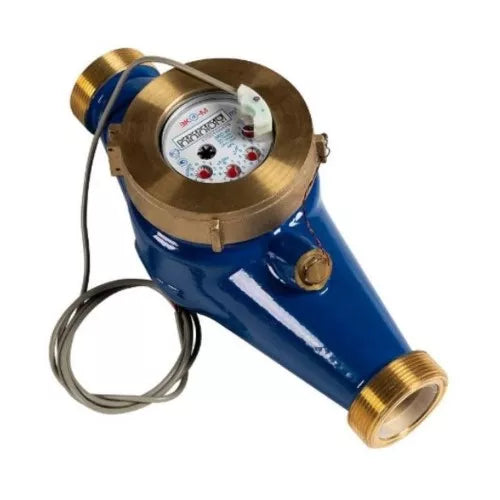

Compteurs d'eau froide Elephant MKX2i avec sortie impulsionnelle, multi-jet, fonte, fileté

Le compteur d'eau est conçu pour mesurer le débit d'eau potable froide circulant dans les canalisations à une pression allant jusqu'à 16 bars et à une plage de température de +5°C à +40°C. Le principe de fonctionnement du compteur consiste à mesurer le nombre de tours de la roue tournant sous l'action du flux d'eau qui coule. Le flux d'eau pénètre dans le corps du compteur par le tuyau d'admission, traverse le filtre puis, à travers les trous du dispositif de guidage du jet, pénètre dans la chambre de mesure, à l'intérieur de laquelle la roue avec un aimant monté dessus (accouplement magnétique principal) tourne sur des supports solides. Après avoir traversé la chambre de mesure, l'eau s'écoule à travers les orifices de sortie du dispositif de guidage du jet dans la sortie du compteur. Le nombre de tours de la roue est proportionnel à la quantité d'eau qui coule. La rotation de la roue est transmise à la partie entraînée de l'accouplement magnétique installé dans le mécanisme de comptage. L'accouplement magnétique est protégé du champ magnétique externe par un blindage antimagnétique. Le compteur est également équipé d'un capteur pour la transmission à distance des impulsions. Le capteur Reed est conçu pour la lecture à distance avec une fréquence proportionnelle au débit d'eau. Un aimant est installé sur l'une des flèches de l'aiguille ou sur l'un des disques du mécanisme de comptage, dont le passage sous le contact Reed assure la fermeture des contacts du contact Reed. Si une tension provenant d'une source externe est présente dans le circuit du contact Reed, un courant circule dans le circuit lorsque les contacts sont fermés, ce qui est détecté par un dispositif externe. Exemple

Dimensions hors tout des compteurs d'eau froide Elephant MKX2i avec sortie impulsionnelle, multi-jet, fonte, fileté
