Gate valves Elephant GVKR1331E-2W-Fb-2P wafer type, with rising spindl – Valve Elephant
Elephant  |  SKU: D040-08999

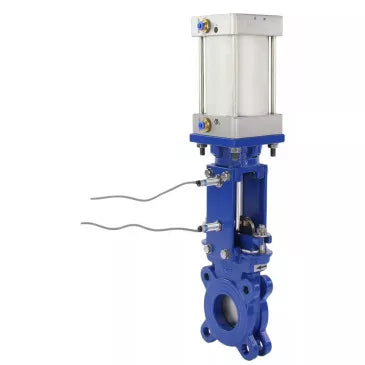

Gate valves Elephant GVKR1331E-2W-Fb-2P wafer type, with rising spindle, body - GGG-40 cast iron, seal - EPDM, with pneumatic actuator, WENZ and induction sensors LJ12A3-4-J/EZ 220V

€221,68
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

The gate valve is designed for installation on the pipeline as a shut-off device and regulation of the working medium flow in water supply systems (except drinking water supply systems) and chemical industry.

Induction sensor is a non-contact type sensor designed to control the position of objects made of metals. It is not sensitive to other materials. Induction sensors are successfully and widely used to solve many problems of process automation in production. They are manufactured with normally open and normally closed contacts, but there are variants with both types of contact simultaneously. They work by changing the parameters of the magnetic field created by the inductance coil inside the sensor.






Technical characteristics of the gate valves Elephant GVKR1331E-2W-Fb-2P DN50-150 Ru16 interflange, with a rising spindle, body - cast iron GGG-40, seal - EPDM, with pneumatic actuator, WENZ and inductive sensors LJ12A3-4-J/EZ 220V:

Name Meaning
Nominal pressure PN, bar 16
Connection type interflange
Wednesday water
Control type pneumatic drive
Application water supply, heat supply, industry
Gate valve type Gate valve
Working environment temperature, °C from -30 to +110





Sketch of the dimensions and sizes of the gate valves Elephant GVKR1331E-2W-Fb-2P DN50-150 Ru16 interflange, with a rising spindle, body - cast iron GGG-40, seal - EPDM, with pneumatic actuator, WENZ and inductive sensors LJ12A3-4-J/EZ 220V




Dimensions and sizes of gate valves Elephant GVKR1331E-2W-Fb-2P DN50-150 Ru16 interflange, with a retractable spindle, body - cast iron GGG-40, seal - EPDM, with pneumatic actuator, WENZ and inductive sensors LJ12A3-4-J/EZ 220V:

Size Dn50 Dn65 Dn150
DN, mm 50 65 150
L, mm 48 48 57
D, mm 165 185 285
D1, mm 125 145 240
D2, mm 99 118 211
D0, mm 100 100 125
H1, mm 445 520 850
G, inch 1/2″ 1/2″ 1/2″
N - Th 4 – M16 4 – M16 8 – M20
T, mm 12 12 14
Ød, mm 18 18 23
⬤, mm 2 2 2
〇, mm 2 2 6





Sketch of parts and materials of gate valves Elephant GVKR3431M-1W-Fb-2P Dn50-400 Ru10 interflange, with a rising spindle, body - WCB steel, seal - METAL, with pneumatic actuator, WENZ, pneumatic distributor 4V210-08 24V and inductive sensors LJ12A3-4-J/EZ 24V




Table of parts and materials of gate valves Elephant GVKR1331E-2W-Fb-2P DN50-150 Ru16 interflange, with a rising spindle, body - cast iron GGG-40, seal - EPDM, with pneumatic actuator, WENZ and inductive sensors LJ12A3-4-J/EZ 220V:

Item No. Details Material
1 Frame cast iron GGG40
2 Sealing ring EPDM
3 Gate Stainless steel SS304
4 Guide seal PTFE
5 Stuffing PTFE
6 Gland packing WCB steel
7 Pin steel 45
8 Cartridge WCB steel
9 Stock steel 2Cr13
10 Rack steel Q235
11 Switch -
12 Pneumatic cylinder -
13 Solenoid valve -
14 Filter -





Technical parameters of SC pneumatic cylinders

Name Meaning
Model SC
Design double acting
Working environment compressed air
Damping adjustable
Working pressure range, bar 1-9
Operating temperature range, °C from -5 to +70





Sketch of dimensions and sizes of SC pneumatic cylinders




Dimensions and sizes of SC pneumatic cylinders

Model SC 100x70 SC 100x85 SC 125x170
A, mm 112 112 140
A1, mm 125 125 155
A2, mm 70 70 85
A3, mm 50 50 60
A4, mm 104 104 130
h3, mm 10 10 15
h4, mm 10 10 15
NM, mm 4-M8 4-M8 4-M10
nd, mm 2-Ø8.2 2-Ø8.2 2-Ø10.2
B, mm 112 112 140
B1, mm 75±0.5 75±0.5 95±0.5
B2, mm 32±0.5 32±0.5 42±0.5
C, mm 33 33 40
D, mm Ø100 Ø100 Ø125
E, mm 21 21 30
F, mm 6.2±0.1 6.2±0.1 8.2±0.1
S, mm 70±1 85±1 170±1
H, mm 96 111 205
H1, mm 35±1 34±1 33±1
H2, mm 12±0.5 12±0.5 14±0.5
H3, mm 24.5±1 24.5±1 28.5±1
d1, mm 10.2 10.2 12.2





Technical parameters of inductive sensors LJ12A3-4

Name Meaning
Design cylindrical
Sensor type induction
Current, mA 400
Operating distance, mm 4
Trigger indication There is
Degree of protection, IP 67


Especificaciones
  • País de origen
    China
  • Tipo de conexión
    compact flanged
  • Tipo de sello
    EPDM
  • Material del disco
    Stainless steel AISI 304
  • Interruptores de límite
    No

Reseñas (0)

Documentación
nullLimit switches ELEPHANT for slide gate valve induction sensors 220V or 24V
nullPneumatic valve ELEPHANT 4V210-08 spool-type
nullGate valve ELEPHANT GVKR1331E-2W-Fb-2P DN50-150 16 bar cast iron interflanged WENZ with pneumatic actuator
