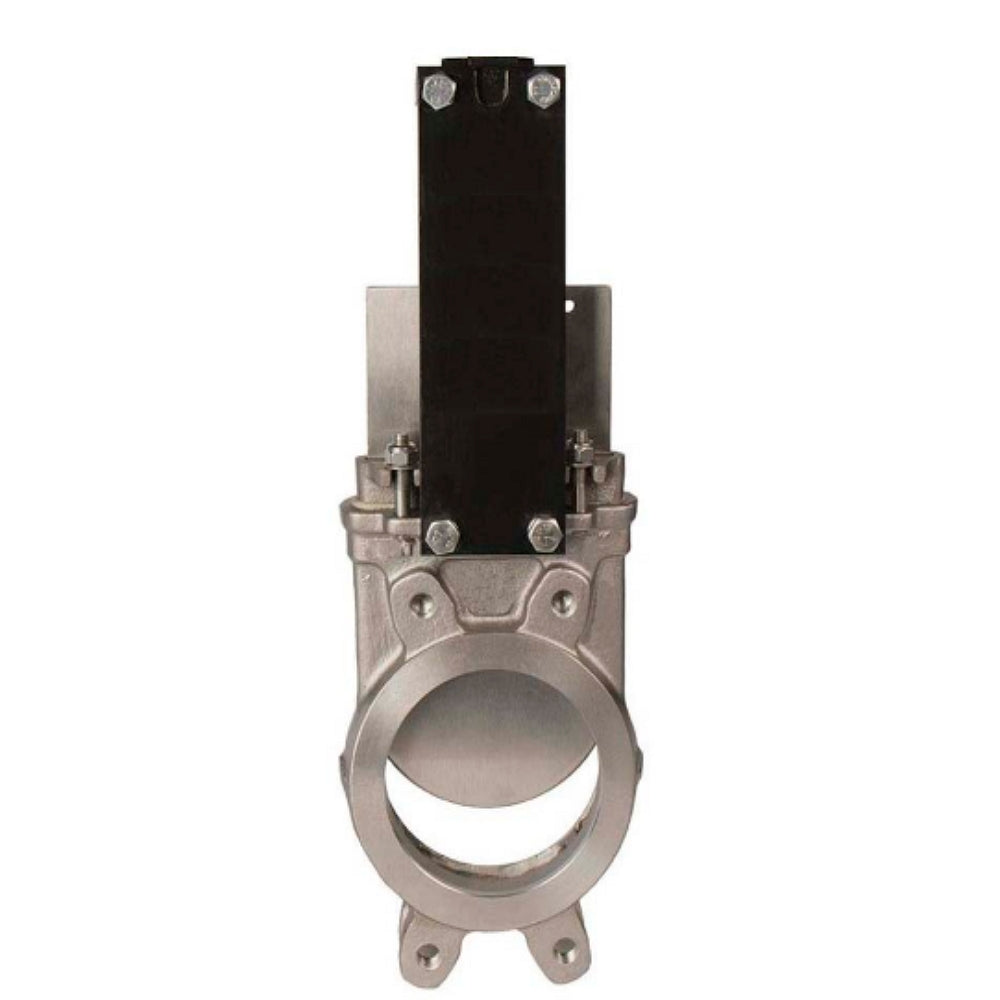

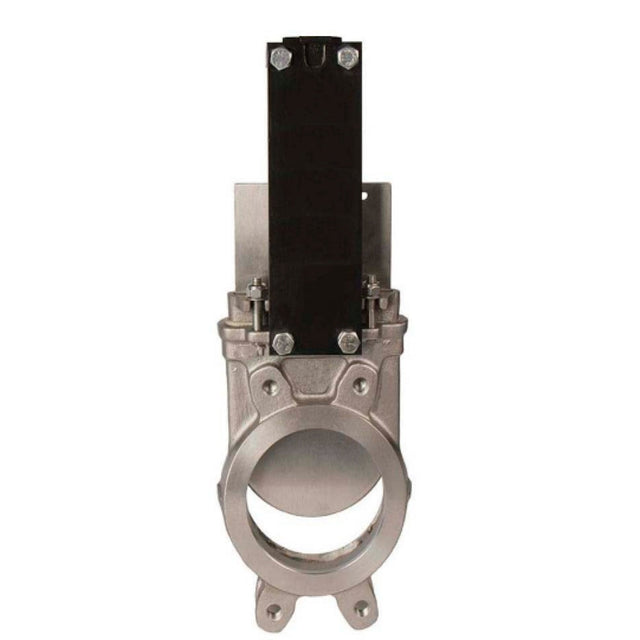

Gate valves Elephant GVKR3131E-2W-Fb-304-OST-EPDM interflanged with OS – Valve Elephant
Elephant  |  SKU: D040-08752

Gate valves Elephant GVKR3131E-2W-Fb-304-OST-EPDM interflanged with OST-flange type A and bare stem, body - stainless steel 304, gate - stainless steel 304, seal - EPDM, under electric actuator

€414,77
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

Gate valve GVKR-2W-Fb-OST stainless steel, interflanged with OST-flange and bare stem under electric actuator is designed to be installed on the pipeline as a shut-off device and regulate the flow of medium in water supply systems (except drinking water supply systems) and chemical industry.

The principle of operation of the gate valve is to move the gate (knife) perpendicular to the flow of medium. In case of complete closing of the pipeline nominal bore diameter the flow is stopped, in case of partial closing the flow is regulated.





Technical characteristics of gate valves Elephant GVKR3131E-2W-Fb-304-OST-EPDM interflanged with OST-flange type A and bare stem, body - stainless steel 304, gate - stainless steel 304, seal - EPDM, under electric actuator:

Nominal diameter DN, mm 50-300
Working pressure, bar 10-16
Working medium temperature t, ⁰C from -30 to +120
Working medium water, slightly contaminated liquids with suspended solids content up to 5%
Flow direction double-sided
Body material stainless steel AISI/SS 304
Seal EPDM
Control type flange OST 26-07-763-73 under electric actuator

Gate valves Elephant GVKR3131E-2W-Fb-304-OST-EPDM interflanged with OST-flange type A and bare stem, body - stainless steel 304, gate - stainless steel 304, seal - EPDM, under electric actuator





Dimensions and dimensions of gate valves Elephant GVKR3131E-2W-Fb-304-OST-EPDM interflanged with OST-flange type A and bare stem, body - stainless steel 304, gate - stainless steel 304, seal - EPDM, under electric actuator:

DN L D D1 D2 H h1 h2 Weight
50 46 160 125 95 250 3 4 8,5
65 48 185 145 118 310 3 4 10
80 51 200 160 127 305 3 4 12
100 51 220 180 128 342 3 4 14
125 51 250 210 184 432 3 4 20
150 57 280 240 212 478 3 4 25
200 70 340 295 266 520 3 4 35
250 70 400 350 319 650 3 4 50
300 76 450 400 370 745 3 4 68

Sketch dimensions and dimensions Gate valves Elephant GVKR3131E-2W-Fb-304-OST-EPDM interflanged with OST-flange type A and bare stem, body - stainless steel 304, gate - stainless steel 304, seal - EPDM, under electric actuator





Table of parts and materials for gate valves Elephant GVKR3131E-2W-Fb-304-OST-EPDM interflanged with OST-flange type A and bare stem, body - stainless steel 304, gate - stainless steel 304, seal - EPDM, under electric actuator:

№ Part name Material
1 Casing stainless steel AISI/SS 304
2 Schieber stainless steel AISI/SS 304
3-4 Bolt-nut A2-steel A4 steel
5 Seal PTFE+graphite
6 Gland packing WCB steel
7-9 Bolt-nut A2-steel A4
10 Stem stainless steel AISI/SS 304
11 Rack A3 steel
12 Seat seal EPDM
13 Rack head WCB steel
14 Nut brass
15 Pin steel 45
16 Cotter pin A3 steel

Sketch of parts and materials of slide gate valves Elephant GVKR3131E-2W-Fb-304-OST-EPDM interflanged with OST-flange type A and bare stem, body - stainless steel 304, gate - stainless steel 304, seal - EPDM, under electric actuator

Especificaciones
  • País de origen
    China
  • Temperatura máxima permitida
    120 °C
  • Tipo de conexión
    compact flanged
  • Entorno operativo
    Water, Industrial water
  • Tipo de sello
    EPDM
  • Material de bloqueo
    Stainless steel AISI 304
  • Interruptores de límite
    No

Reseñas (0)

Documentación
nullGate valve ELEPHANT GVKRxxx-2W-Fb-OST DN50-150 16 bar stainless steel interflanged with OST-flange and bare stem under electric actuator
nullGate valve ELEPHANT GVKRxxx-2W-Fb-OST DN200-300 10 bar stainless steel interflanged with OST-flange and bare stem under electric actuator

Pago y seguridad

Métodos de pago

    Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

    Variantes disponibles

    SKUConnection sizePressurePrecio DisponibilidadCantidad Añadir al carrito
    D040-08752DN5016 bar €414,77 Agotado
    D040-08753DN6516 bar €502,09 Agotado
    D040-08754DN8016 bar €615,76 Agotado
    D040-08755DN10016 bar €721,15 Agotado
    D040-08756DN12516 bar €888,23 Agotado
    D040-08757DN15016 bar €1.143,42 Agotado
    D040-08758DN20010 bar €1.595,82 Agotado
    D040-08759DN25010 bar €2.137,76 Agotado
    D040-08760DN30010 bar €2.688,69 Agotado
