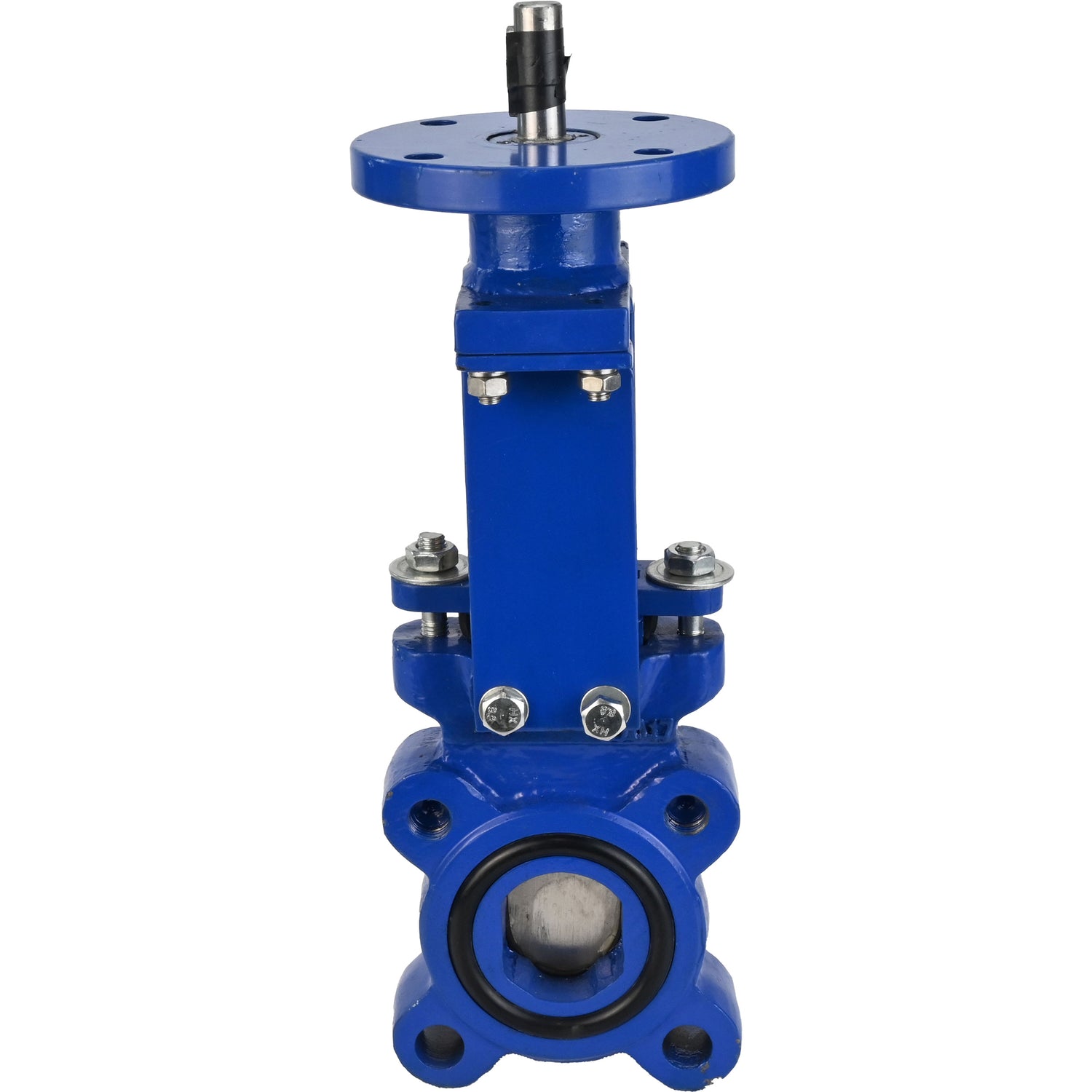

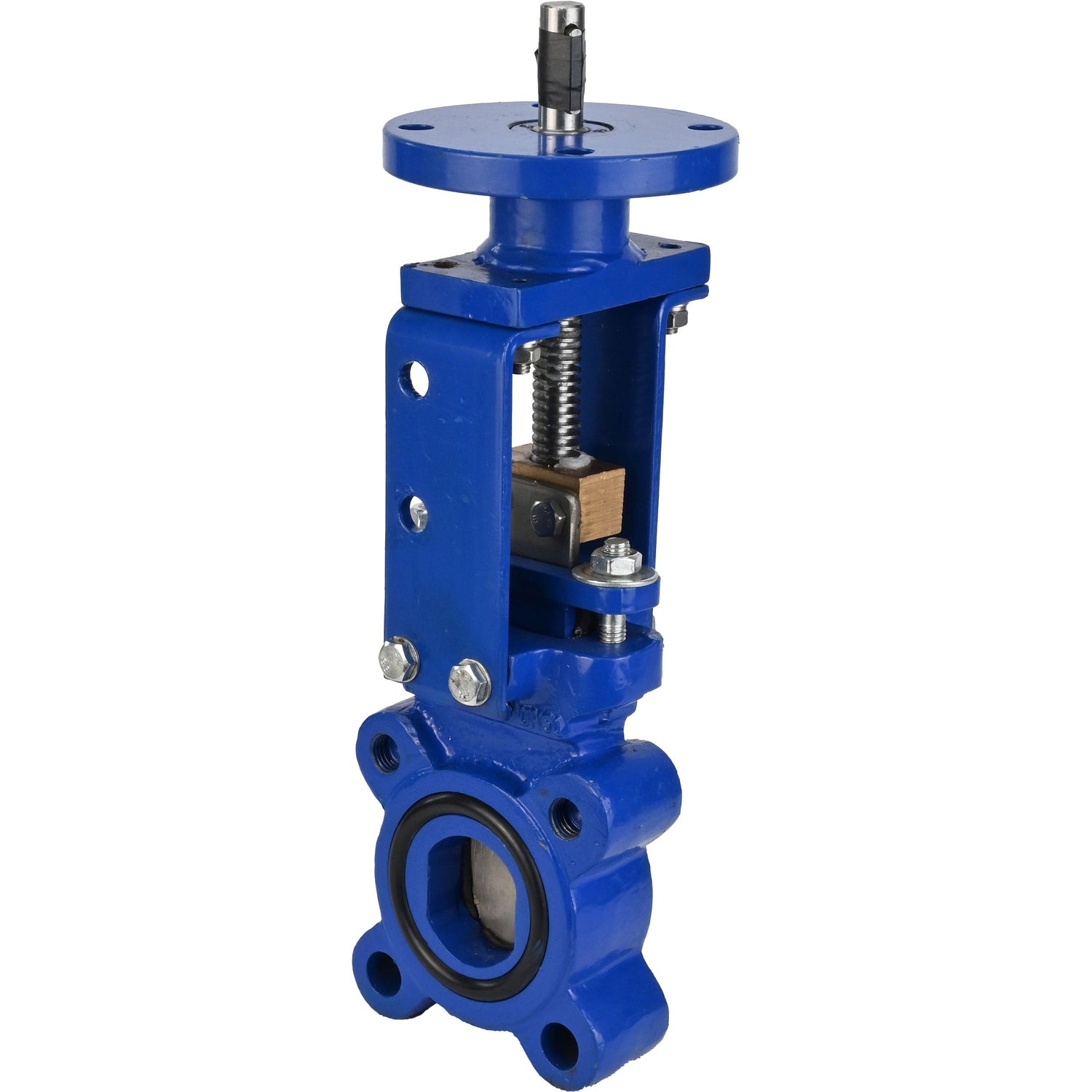

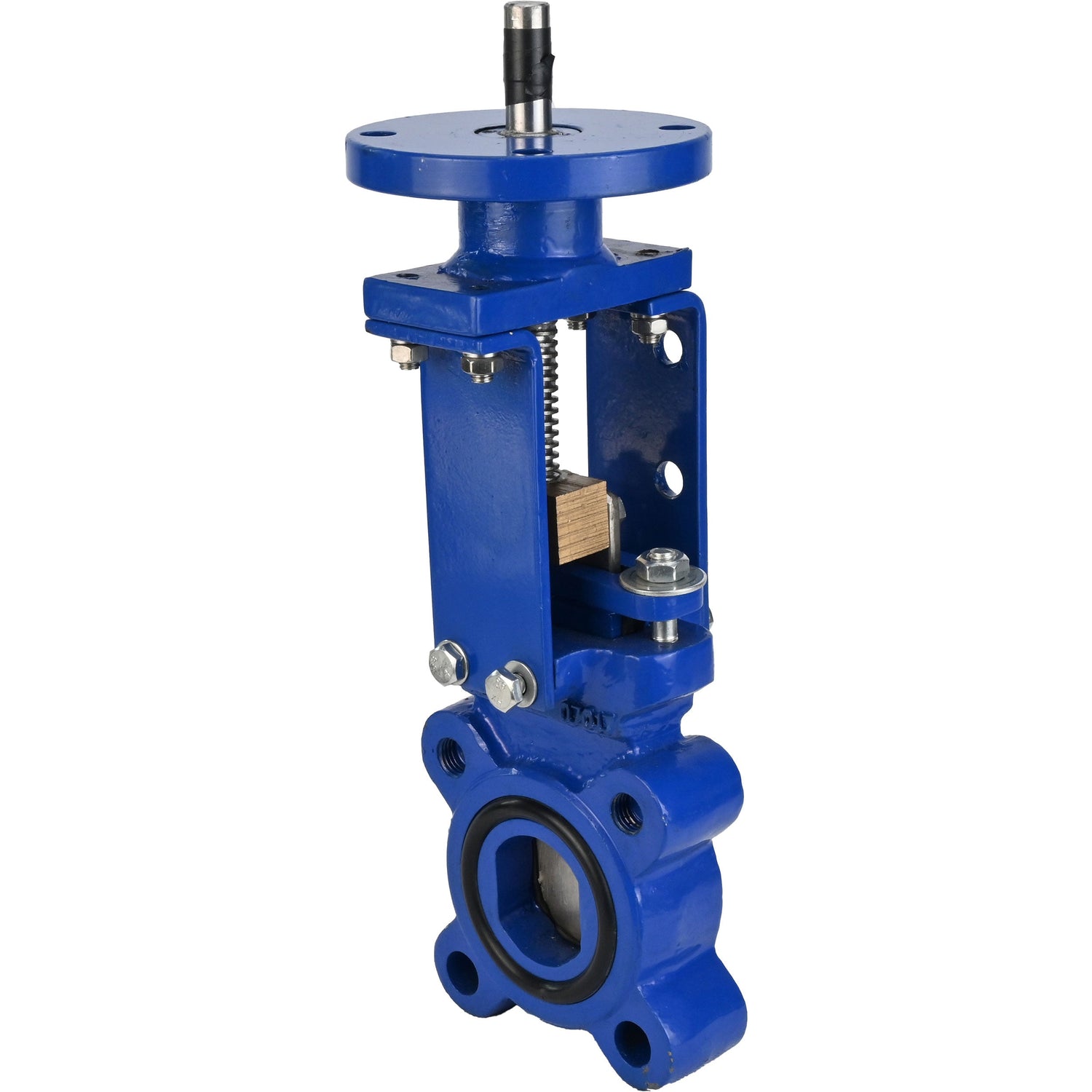

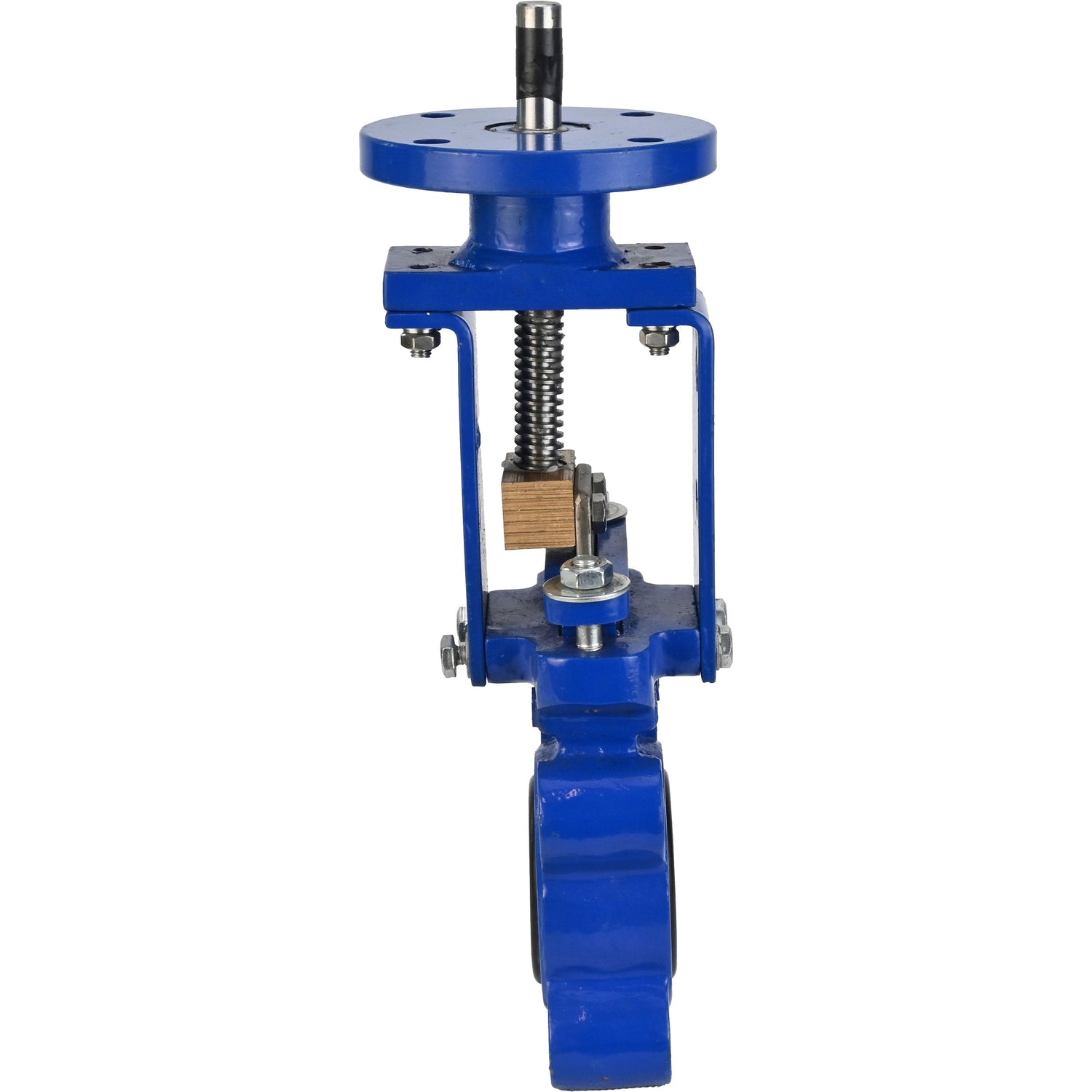

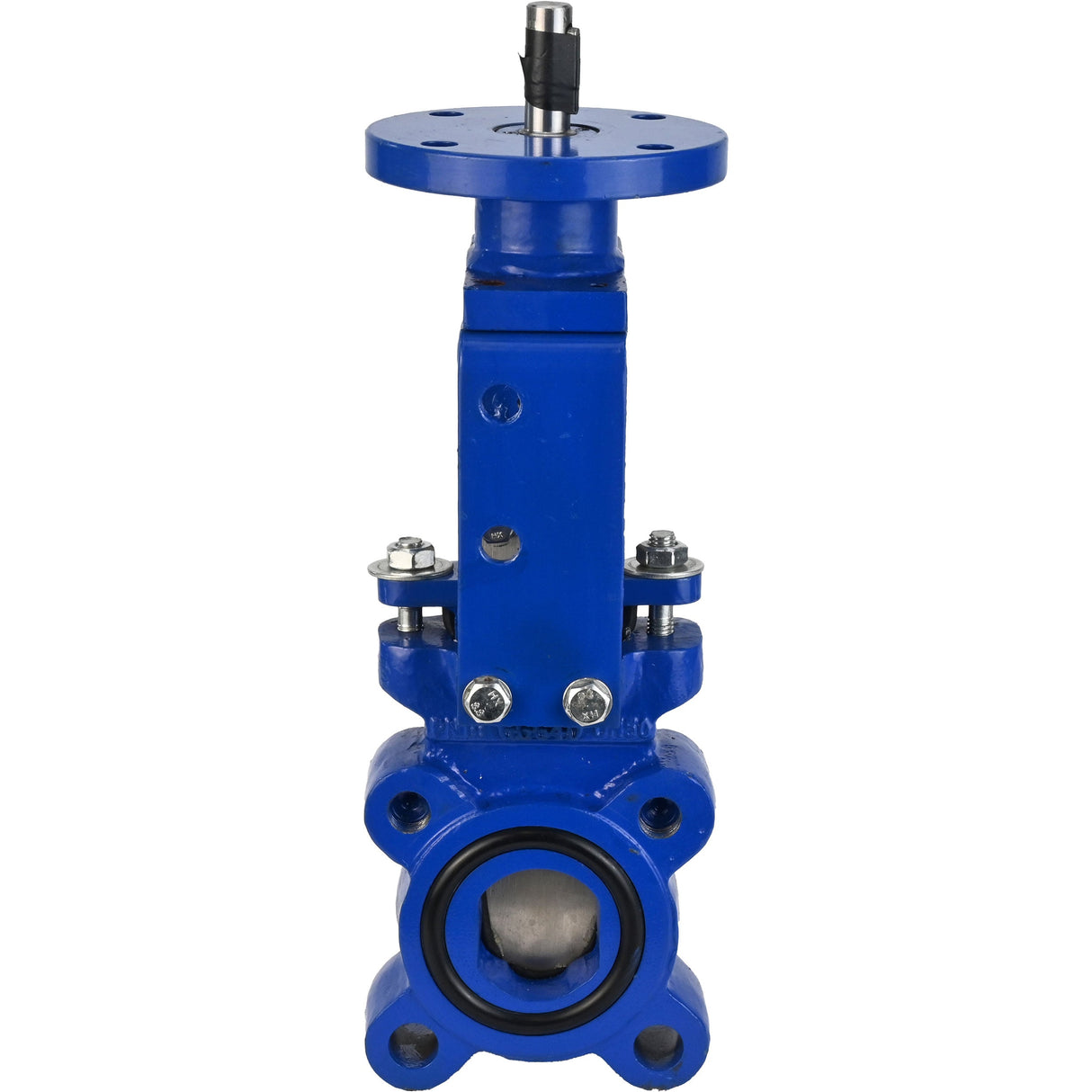

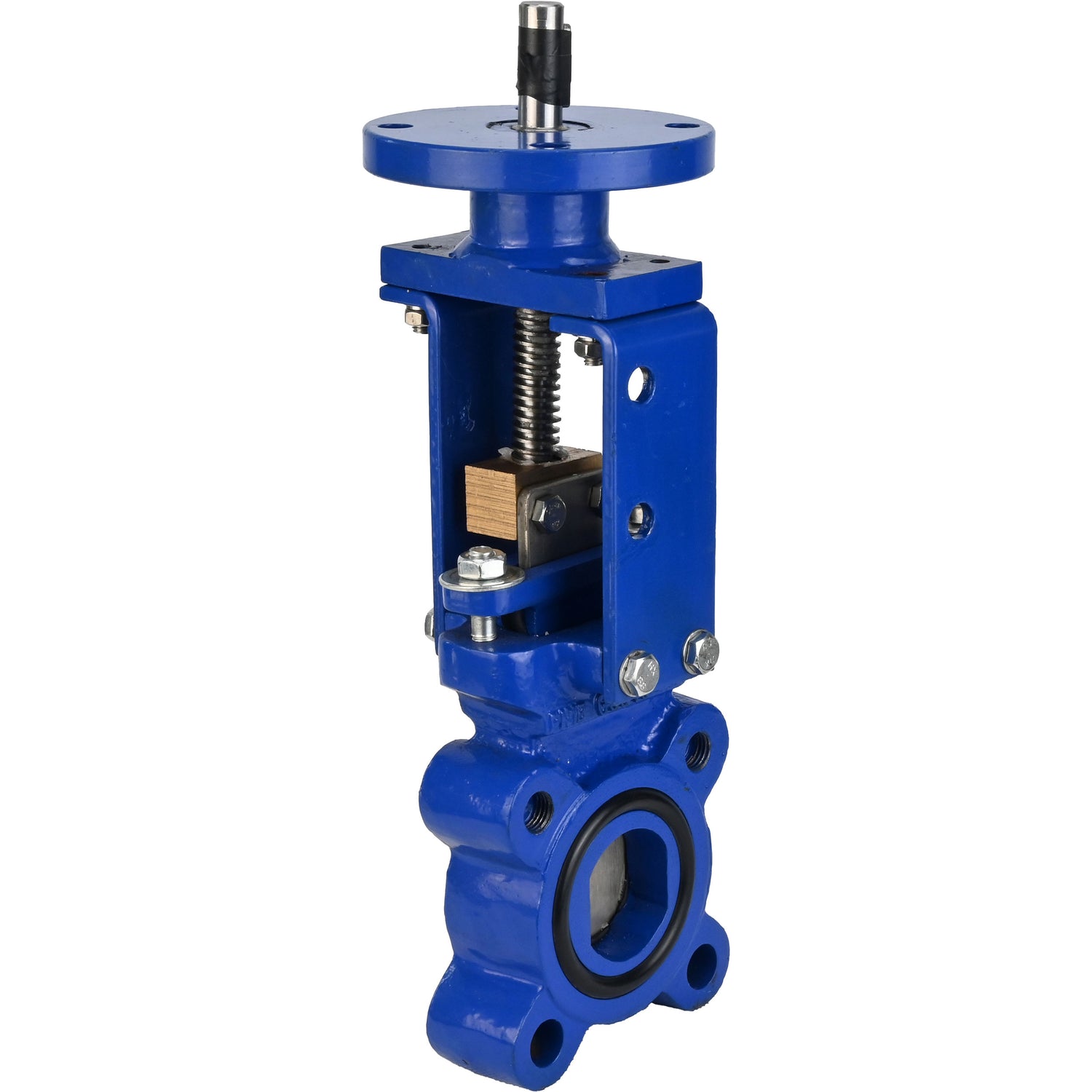

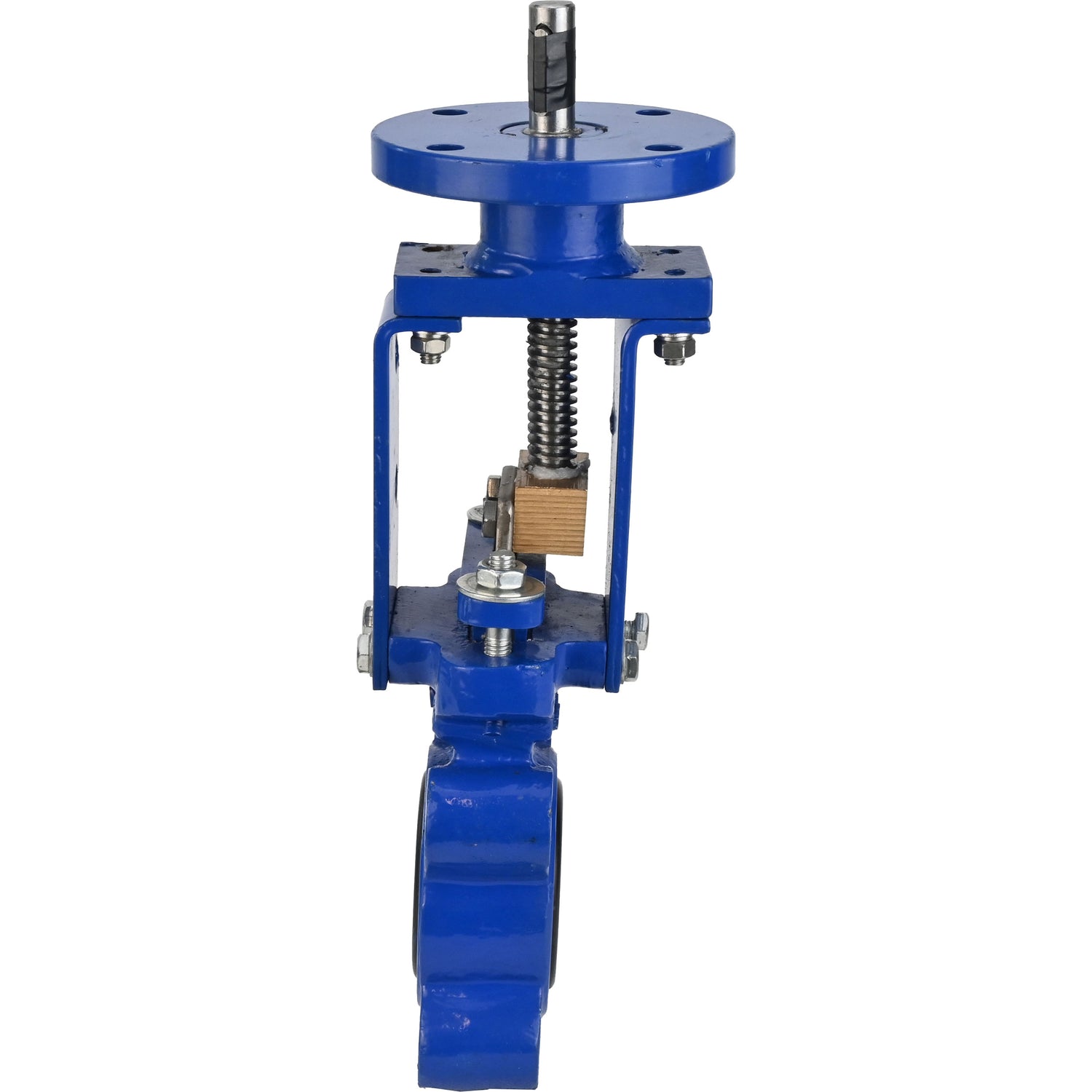

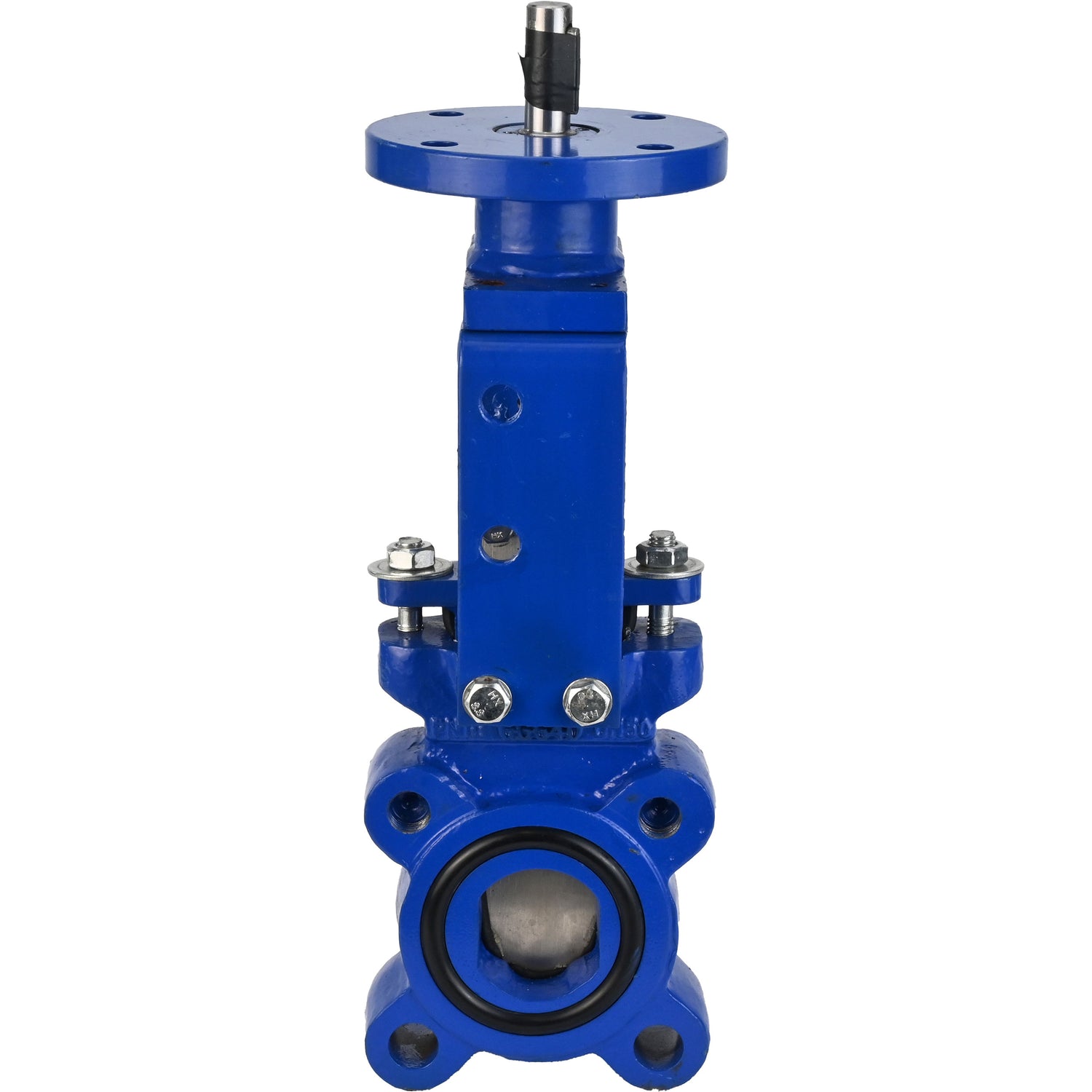

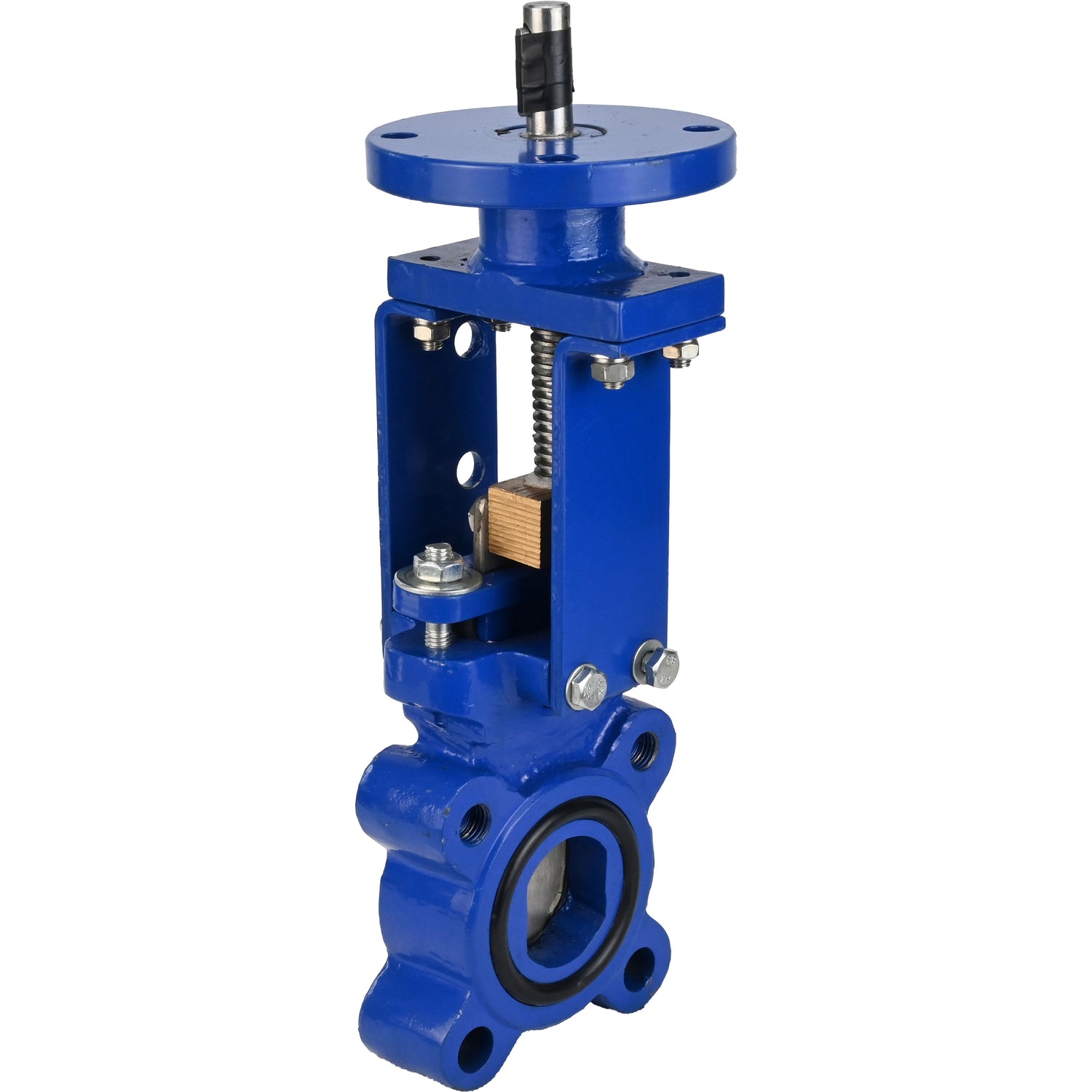

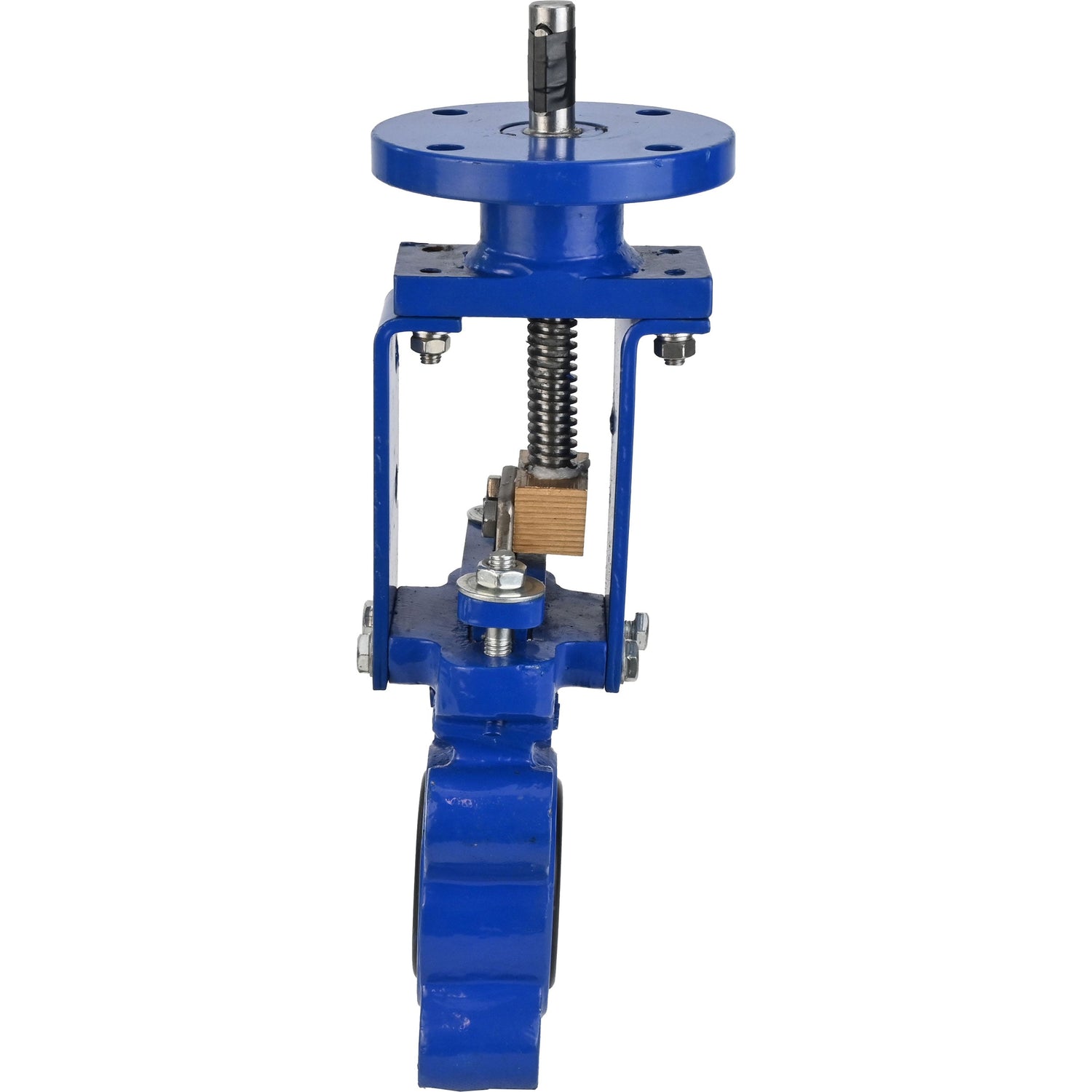

Knife gate valve Elephant GVKN1331N-2W-Fb-ISO, body material - cast iron GGG40, knife material - stainless steel AISI 304, seal - NBR, stem only
Knife gate valve Elephant GVKN1331N-2W-Fb-ISO, body material - cast iron GGG40, knife material - stainless steel AISI 304, seal - NBR, stem only - DN150 / 10 bar está agotado y se enviará tan pronto como vuelva a estar disponible.
No se ha podido cargar la disponibilidad de recogida
Entrega y envío
Entrega y envío
El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.
Descripción
Descripción
The gate valve is designed to be installed on the pipeline as a shut-off device and regulate the flow of medium in water supply systems (except drinking water supply systems) and chemical industry. The principle of operation of the gate valve is to move the gate (knife) perpendicular to the flow of medium. The flow is stopped when the diameter of the nominal bore of the pipeline is completely blocked, and adjusted when it is partially blocked.
Overall and installation dimensions Elephant GVKN1331N-2W-Fb-ISO knife gate valves, body material - cast iron GGG40, knife material - stainless steel AISI 304, seal - NBR, stem only:
| DN | L, mm | D, mm | D1, mm | D2, mm | D0, mm | H1, mm | T, mm | d, mm | ● | O | N-Th, mm |
| 150 | 57 | 285 | 240 | 211 | 250 | 490 | 14 | 23 | 2 | 6 | 8-M20 |
| 250 | 70 | 395 | 350 | 319 | 250 | 690 | 16 | 23 | 4 | 8 | 12-M20 |
| 300 | 76 | 445 | 400 | 370 | 250 | 815 | 16 | 23 | 4 | 8 | 12-M20 |
| DN | D3, mm | D4, mm | D5, mm | n-Ød, mm | L1, mm | A, mm | B, mm |
| 150 | 125 | 102 | 70 | 4 – Ø12 | 48 | 6 | 20 |
| 250 | 125 | 102 | 70 | 4 – Ø12 | 48 | 6 | 20 |
| 300 | 125 | 102 | 70 | 4 – Ø12 | 48 | 6 | 20 |
Materials of Elephant GVKN1331N-2W-Fb-ISO gate valves, body material - cast iron GGG40, knife material - stainless steel AISI 304, seal - NBR, stem only:
| № | Part name | Material |
| 1 | Body | cast iron GGG40 |
| 2 | Seat seal | NBR |
| 3 | Schieber | SS304 stainless steel |
| 4 | Guide seal | PTFE |
| 5 | Seal | PTFE |
| 6 | Gland packing | WCB steel |
| 7 | Nut | brass |
| 8 | Rod | 2Cr13 steel |
| 9 | Rack | steel Q235 |
| 10 | Rack top plate | cast iron QT450 |
| 11 | Bearing | GCr15 steel |
| 12 | O-ring | NBR |
Especificaciones
Especificaciones
-
País de origen
-
Material del tapón
-
Temperatura máxima permitida
-
Tipo de conexión
-
Tipo de válvula de compuerta
-
Tipo de sello
Reseñas (0)
Reseñas (0)
Gate valve ELEPHANT GVKN1331N-2W-Fb-ISO DN150- 300 10 bar cast iron interflanged WENZ with ISO-flange and round stem under electric actuatorPago y seguridad
