Knife gate valve Elephant GVKN3431M-1W-Fb-S, body material - carbon st – Valve Elephant
Elephant  |  SKU: D040-07905

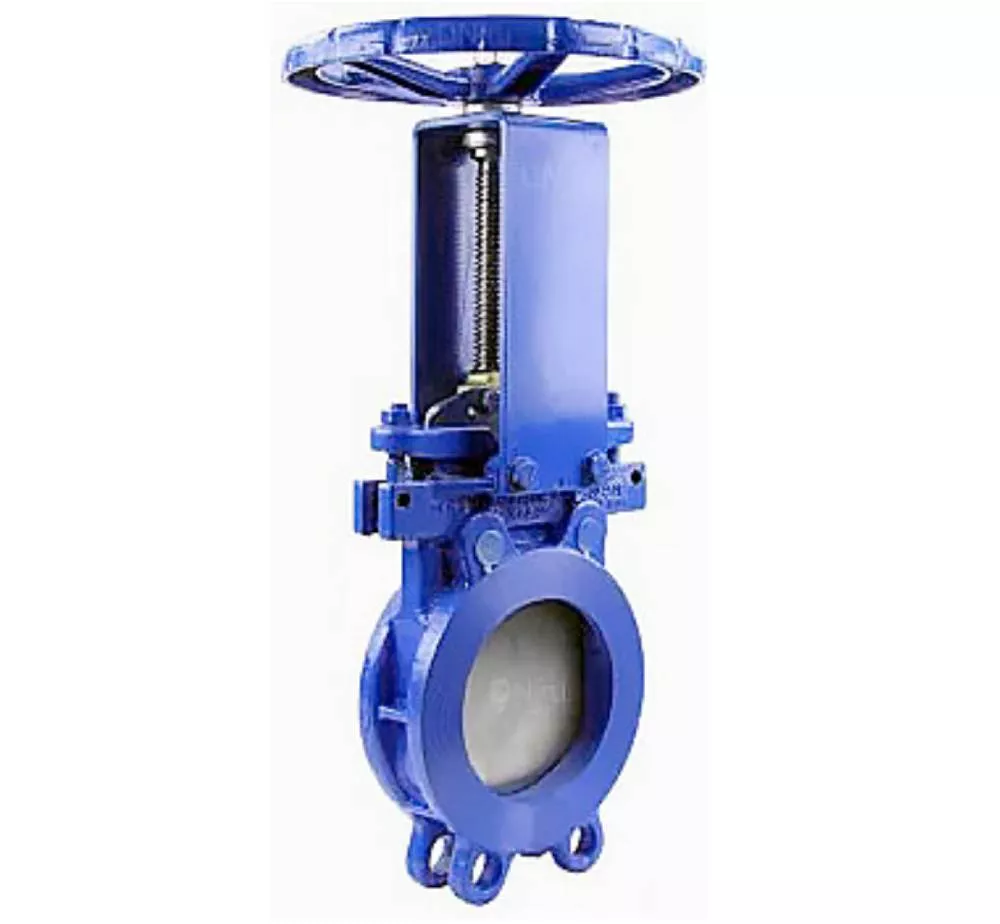

Knife gate valve Elephant GVKN3431M-1W-Fb-S, body material - carbon steel, knife material - stainless steel AISI 304, seal - metal, handwheel operated

€434,44
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Knife gate valve Elephant GVKN3431M-1W-Fb-S, body material - carbon steel, knife material - stainless steel AISI 304, seal - metal, handwheel operated - DN80 / 10 bar está agotado y se enviará tan pronto como vuelva a estar disponible.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

The gate valve is designed to be installed on the pipeline as a shut-off device and regulate the flow of medium in water supply systems (except drinking water supply systems) and chemical industry.

The principle of operation of the gate valve is to move the gate (knife) perpendicular to the flow of medium. In case of complete closing of the pipeline bore diameter the flow is stopped, in case of partial closing the flow is regulated.





Dimensions and installation dimensions of gate valves Elephant GVKN3431M-1W-Fb-S control - hand wheel

Model Size
DN L D D1 D2 D0 H1 T d ● O N-Th
DN80 10 bar 80 51 200 160 132 200 320 12 18 4 4 8-M16
DN100 10 bar 100 51 220 180 156 240 358 12 18 4 4 8-M16
DN125 10 bar 125 57 250 210 184 260 395 12 18 4 4 8-M16
DN150 10 bar 150 57 285 240 211 280 450 14 23 4 4 8-M20
DN200 10 bar 200 70 340 295 266 300 532 16 23 4 4 8-M20

Dimensional sketch of gate valves Elephant GVKN3431M-1W-Fb-S, body material - carbon steel, knife material - stainless steel AISI 304, seal - metal, handwheel operated





Materials of gate valves Elephant GVKN3431M-1W-Fb-S, body material - carbon steel, knife material - stainless steel AISI 304, seal - metal, handwheel operated

№ Part name Material
1 Case steel WCB
2 Schieber stainless steel SS304
3 Guide seal PTFE
4 padding PTFE
5 Gland packing steel WCB
6 Nut brass
7 Stem steel 2Cr13
8 Rack steel Q235
9 Bearing steel GCr15
10 Helm cast iron GGG40
11 cap steel Q235
12 Wedge steel WCB

Material sketch of slide gate valves Elephant GVKN3431M-1W-Fb-S, body material - carbon steel, knife material - stainless steel AISI 304, seal - metal, handwheel operated

Especificaciones
  • País de origen
    China
  • Material del tapón
    Stainless steel AISI 304
  • Temperatura máxima permitida
    400 °C
  • Tipo de conexión
    Compact flanged
  • Tipo de válvula de compuerta
    Knife Gate Valve
  • Tipo de sello
    Metal

Reseñas (0)

Documentación
nullGate valve ELEPHANT GVKN3431M-1W-Fb-S DN80-200 10 bar

Pago y seguridad

Métodos de pago

    Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

    Variantes disponibles

    SKUConnection sizePressurePrecio DisponibilidadCantidad Añadir al carrito
    D040-07905DN8010 bar €434,44 0 Disponibles
    D040-07813DN10010 bar €489,41 0 Disponibles
    D040-07885DN12510 bar €588,76 0 Disponibles
    D040-07904DN15010 bar €717,03 0 Disponibles
    D040-07246DN20010 bar €1.124,07 0 Disponibles
