Vanne à guillotine Elephant GVKR1331E-2W-Fb-S, matériau du corps - fon – Valve Elephant
Elephant  |  SKU: D040-08523

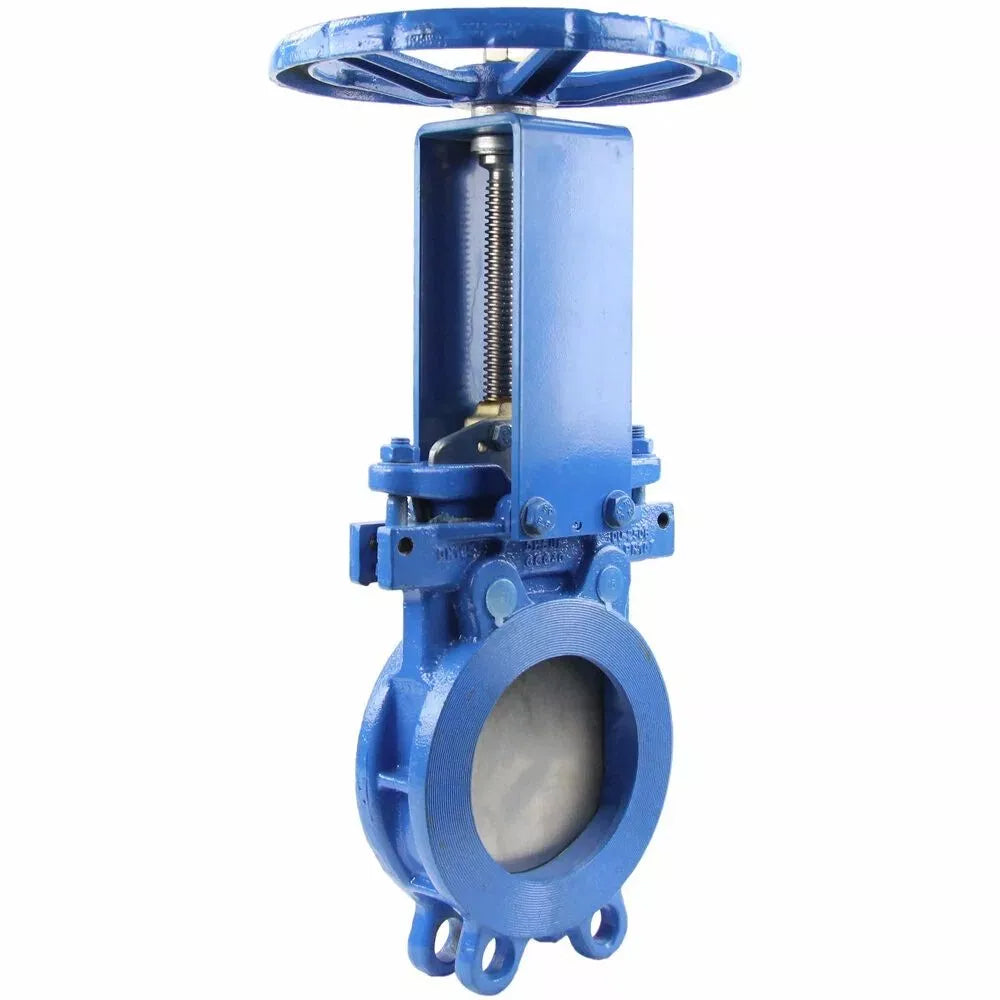

Vanne à guillotine Elephant GVKR1331E-2W-Fb-S, matériau du corps - fonte GGG40, matériau du couteau - acier inoxydable AISI 304, joint - EPDM, volant

€210,38
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Vanne à guillotine Elephant GVKR1331E-2W-Fb-S, matériau du corps - fonte GGG40, matériau du couteau - acier inoxydable AISI 304, joint - EPDM, volant - DN65 / 10 bars está agotado y se enviará tan pronto como vuelva a estar disponible.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

Le robinet-vanne est conçu pour être installé sur la canalisation comme dispositif d'arrêt et réguler le débit du fluide dans les systèmes d'alimentation en eau (à l'exception des systèmes d'alimentation en eau potable) et dans l'industrie chimique. Le principe de fonctionnement du robinet-vanne consiste à déplacer la vanne (couteau) perpendiculairement au débit du fluide. Le débit est arrêté lorsque le diamètre de l'alésage nominal de la canalisation est complètement bouché et ajusté lorsqu'il est partiellement bouché.

Dimensions et dimensions d'installation des robinets-vannes Elephant GVKR1331E-2W-Fb-S, matériau du corps - fonte GGG40, matériau du couteau - acier inoxydable AISI 304, joint - EPDM, volant

Paramètre Modèle (Diamètre nominal DN, mm)
DN65 DN80 DN150
L 48 51 57
D 185 200 285
D1 145 160 240
D2 118 132 211
D0 200 200 280
H1 330 358 490
N-Th 4 – M16 8 – M16 8 – M20
T 12 12 14
Ød 18 18 23
⚫, pièce 2 2 2
⊕, pièce 2 6 6
Poids, kg 8.5 9.5 18.0

Croquis coté des vannes à guillotine Elephant GVKR1331E-2W-Fb-S, matériau du corps - fonte GGG40, matériau du couteau - acier inoxydable AISI 304, joint - EPDM, volant

Matériaux des vannes à guillotine Elephant GVKR1331E-2W-Fb-S, matériau du corps - fonte GGG40, matériau du couteau - acier inoxydable AISI 304, joint - EPDM, volant

N° Nom de la pièce Matériel
1 Cas fonte GGG40
2 Joint de siège EPDM
3 Schieber acier inoxydable SS304
4 Joint de guidage PTFE
5 rembourrage PTFE
6 Glande acier WCB
7 épingle acier 45
8 Patron acier WCB
9 Tige acier 2Cí13
10 Étagère acier Q235
11 Plaque supérieure du rack fonte HT200
12 Palier acier GCr15
13 Noix laiton
14 Couverture acier Q235
15 Barre fonte GGG40

DN.ru GVKR1331E-2W-Fb-S 65-150 Ру10 WENZ machine, avec votre ordinateur, corps - GGG-40, шибер - нержавеющая сталь SS304, mise en service - EPDM, mise en service - schturval

Croquis du matériau des vannes à guillotine Elephant GVKR1331E-2W-Fb-S, matériau du corps - fonte GGG40, matériau du couteau - acier inoxydable AISI 304, joint - EPDM, volant

Especificaciones
  • País de origen
    Chine
  • Material del tapón
    acier inoxydable AISI 304
  • Temperatura máxima permitida
    110 °C
  • Tipo de conexión
    Brides compactes
  • Tipo de válvula de compuerta
    Vanne à guillotine
  • Tipo de sello
    EPDM

Reseñas (0)

Documentación
nullGate valve ELEPHANT GVKR1331E-2W-Fb-S DN65-150 10 bar

Pago y seguridad

Métodos de pago

    Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

    Variantes disponibles

    SKUTaille de la connexionPressionPrecio DisponibilidadCantidad Añadir al carrito
    D040-08523DN6510 bars €210,38 0 Disponibles
    D040-08524DN8010 bars €229,86 0 Disponibles
    D040-08525DN15010 bars €416,87 0 Disponibles
