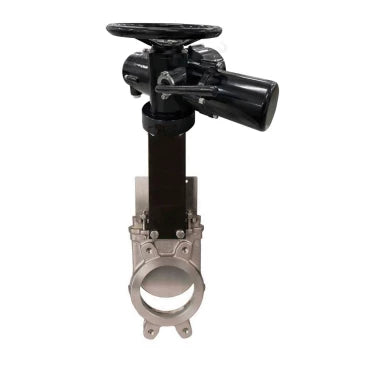

Knife gate valve Elephant GVKR3131E-2W-Fb-OST DN50-300 10/16 bar flanged joint with OST flange type A and round stem, 304 stainless steel, seal - EPDM, with electric multi-turn drive Elephant MT-N-EM-O2-220-U1 five-lobed
Knife gate valve Elephant GVKR3131E-2W-Fb-OST DN50-300 10/16 bar flanged joint with OST flange type A and round stem, 304 stainless steel, seal - EPDM, with electric multi-turn drive Elephant MT-N-EM-O2-220-U1 five-lobed - DN50 / 16 bar está agotado y se enviará tan pronto como vuelva a estar disponible.
No se ha podido cargar la disponibilidad de recogida
Entrega y envío
Entrega y envío
El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.
Descripción
Descripción
Gate valve Elephant GVKRxxx-2W-Fb-OST DN50-150 16 bar stainless steel, interflange with OST flange and round stem for electric drive, designed for installation on pipelines as a shut-off device and for regulating the flow of working media in water supply systems (except for drinking water supply systems) and in the chemical industry.
The principle of operation of a gate valve is to move the gate (knife) perpendicular to the flow of the medium. When the nominal diameter of the pipeline is completely blocked, the flow stops; when partially blocked, the flow is regulated.
Main technical characteristics GVKR3131E-2W-Fb-OST DN50-300 10/16 bar flanged joint with OST flange type A and round stem, 316 stainless steel, seal - EPDM, with electric multi-turn drive Elephant MT-N-EM-O2-220-U1 five-lobed
| Gate valve type | Gate valve |
| Working medium temperature | from -30°C to +120°C |
| Connection type | between flanges |
| Body material | AISI/SS 304 stainless steel |
| Shut-off device material | AISI/SS 304 stainless steel |
| Body material class | stainless steel |
| Seal type | EPDM |
| Country of manufacture | China |
Overall and mounting dimensions GVKR3131E-2W-Fb-OST DN50-300 10/16 bar flanged joint with OST flange type A and round stem, 316 stainless steel, seal - EPDM, with electric multi-turn drive Elephant MT-N-EM-O2-220-U1 five-lobed
| Dn, mm | L, mm | D, mm | H, mm | L1, mm |
| 50 | 46 | 95 | 250 | 411 |
| 65 | 48 | 118 | 310 | 411 |
| 80 | 51 | 127 | 305 | 411 |
| 100 | 51 | 128 | 342 | 411 |
| 125 | 51 | 184 | 432 | 411 |
| 150 | 57 | 212 | 478 | 411 |
| 200 | 70 | 266 | 520 | 411 |
| 250 | 70 | 319 | 650 | 411 |
| 300 | 76 | 370 | 745 | 470 |
Sketch of overall and installation dimensions GVKR3131E-2W-Fb-OST DN50-300 10/16 bar flanged joint with OST flange type A and round stem, 316 stainless steel, seal - EPDM, with electric multi-turn drive Elephant MT-N-EM-O2-220-U1 five-lobed
Main materials of gate valve parts GVKR3131E-2W-Fb-OST DN50-300 10/16 bar flanged joint with OST flange type A and round stem, 316 stainless steel, seal - EPDM, with electric multi-turn drive Elephant MT-N-EM-O2-220-U1 five-lobed
| № | Part name | Material |
| 1 | Housing | AISI/SS 304 stainless steel |
| 2 | Slide valve | AISI/SS 304 stainless steel |
| 3-4 | Bolt and nut | A2 steel - A4 steel |
| 5 | Sealing | PTFE+graphite |
| 6 | Gland packing | WCB steel |
| 7-9 | Bolt and nut | A2 steel - A4 steel |
| 10 | Stem | AISI/SS 304 stainless steel |
| 11 | Stand | A3 steel |
| 12 | Saddle seal | EPDM |
| 13 | Head section of the rack | WCB steel |
| 14 | Nut | brass |
| 15 | Pin | steel 45 |
| 16 | Cotter pin | A3 stainless steel |
Sketch of the main materials for gate valve parts GVKR3131E-2W-Fb-OST DN50-300 10/16 bar flanged joint with OST flange type A and round stem, 316 stainless steel, seal - EPDM, with electric multi-turn drive Elephant MT-N-EM-O2-220-U1 five-lobed
Technical parameters of the electric actuator Elephant MT-N-M-O2-220VAC-U1
| Name | Meaning |
| Engine type | asynchronous |
| Housing protection class | IP67 |
| Instantaneous coupling | Yes |
| Average resource, closing/opening cycles | 5 000 |
Table of electrical drive parts Elephant MT-N-M-O2-220VAC-U1
| № | Name |
| 1 | Body |
| 2 | Connecting flange |
| 3 | Electric motor |
| 4 | Steering wheel |
| 5 | Manual mode shift lever |
| 6 | Cable entries |
| 7 | Control mechanism cover |
| 8 | Position indicator window |
| 9 | Plug |
Sketch of electrical drive components Elephant MT-N-M-O2-220VAC-U1
