Elephant  |  SKU: D300-05849

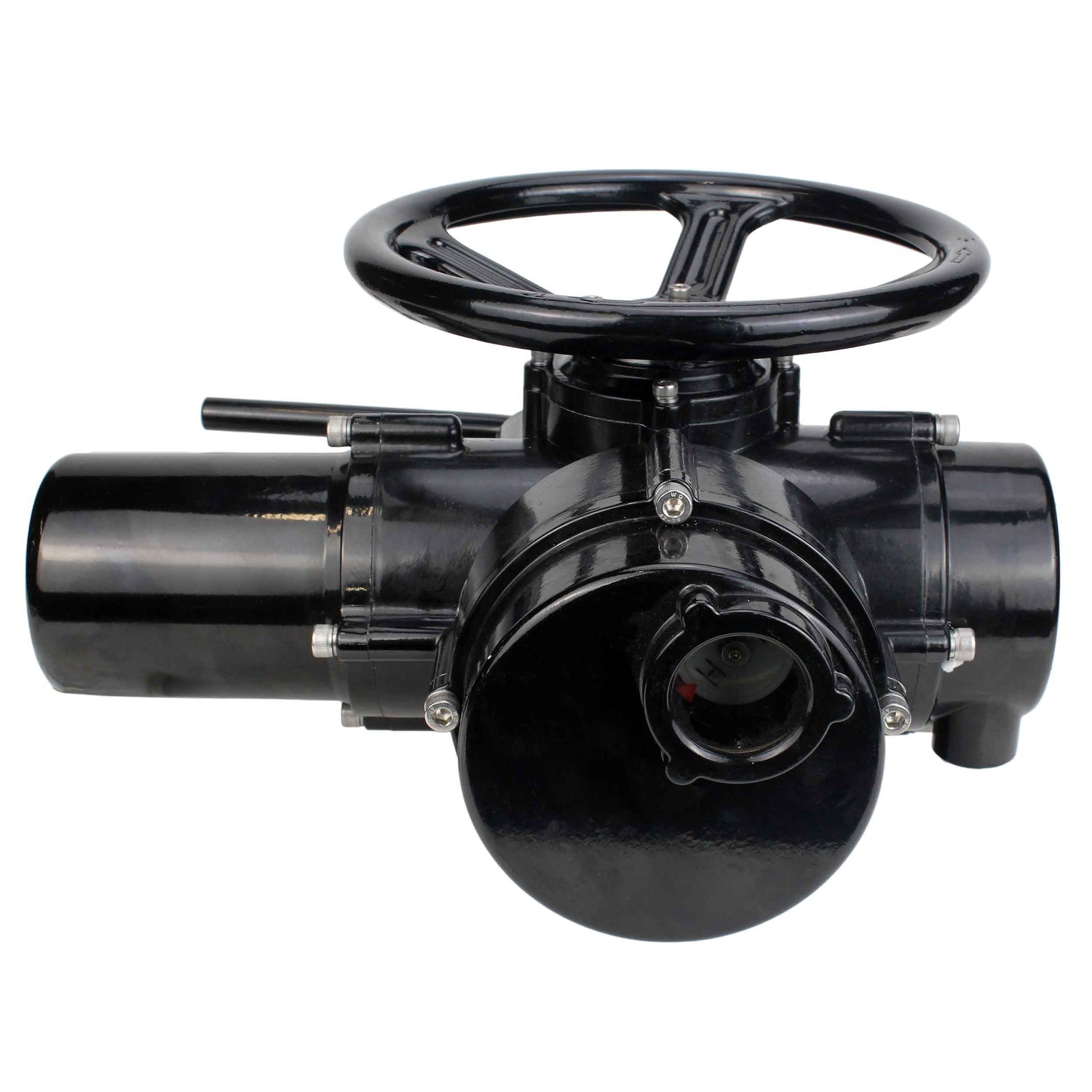

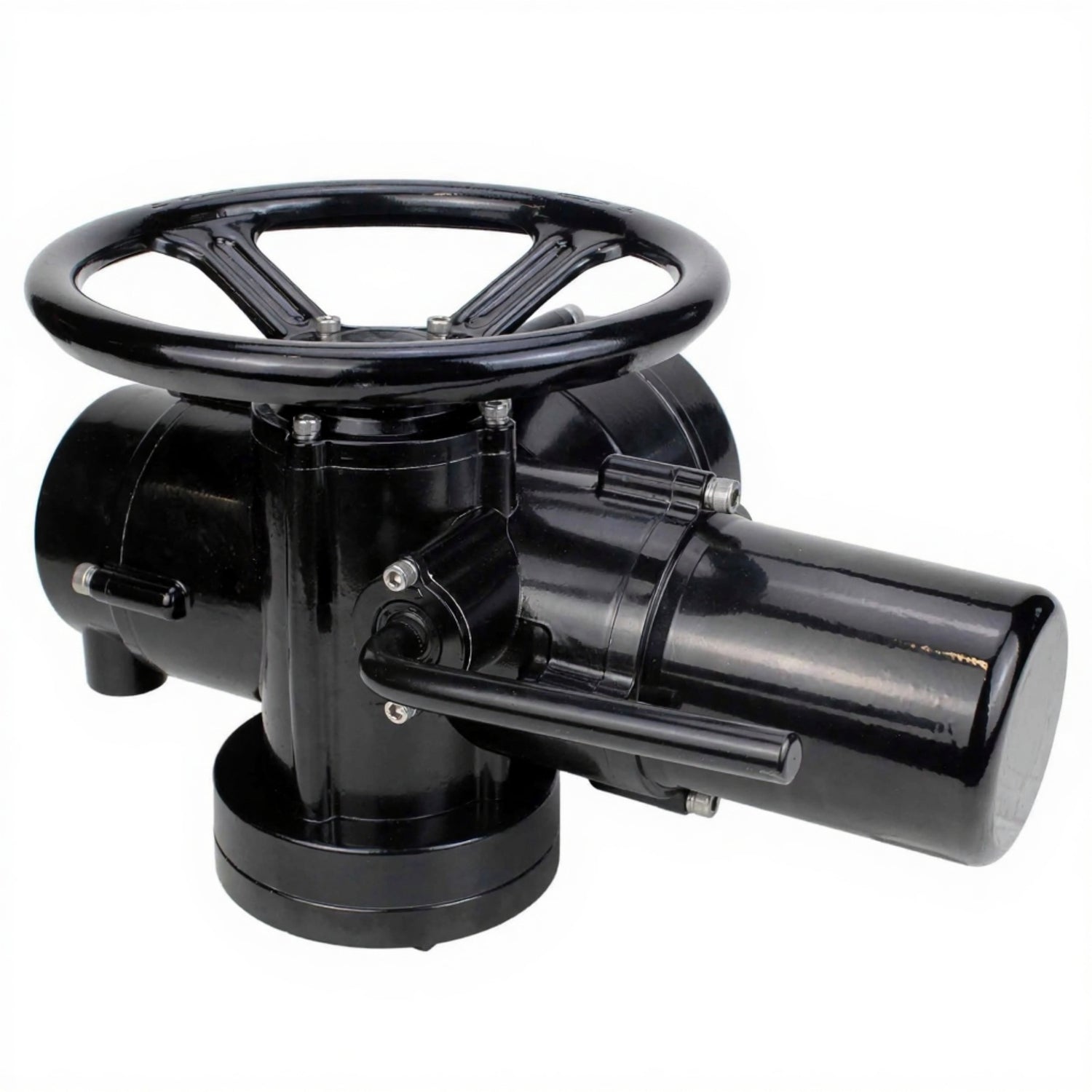

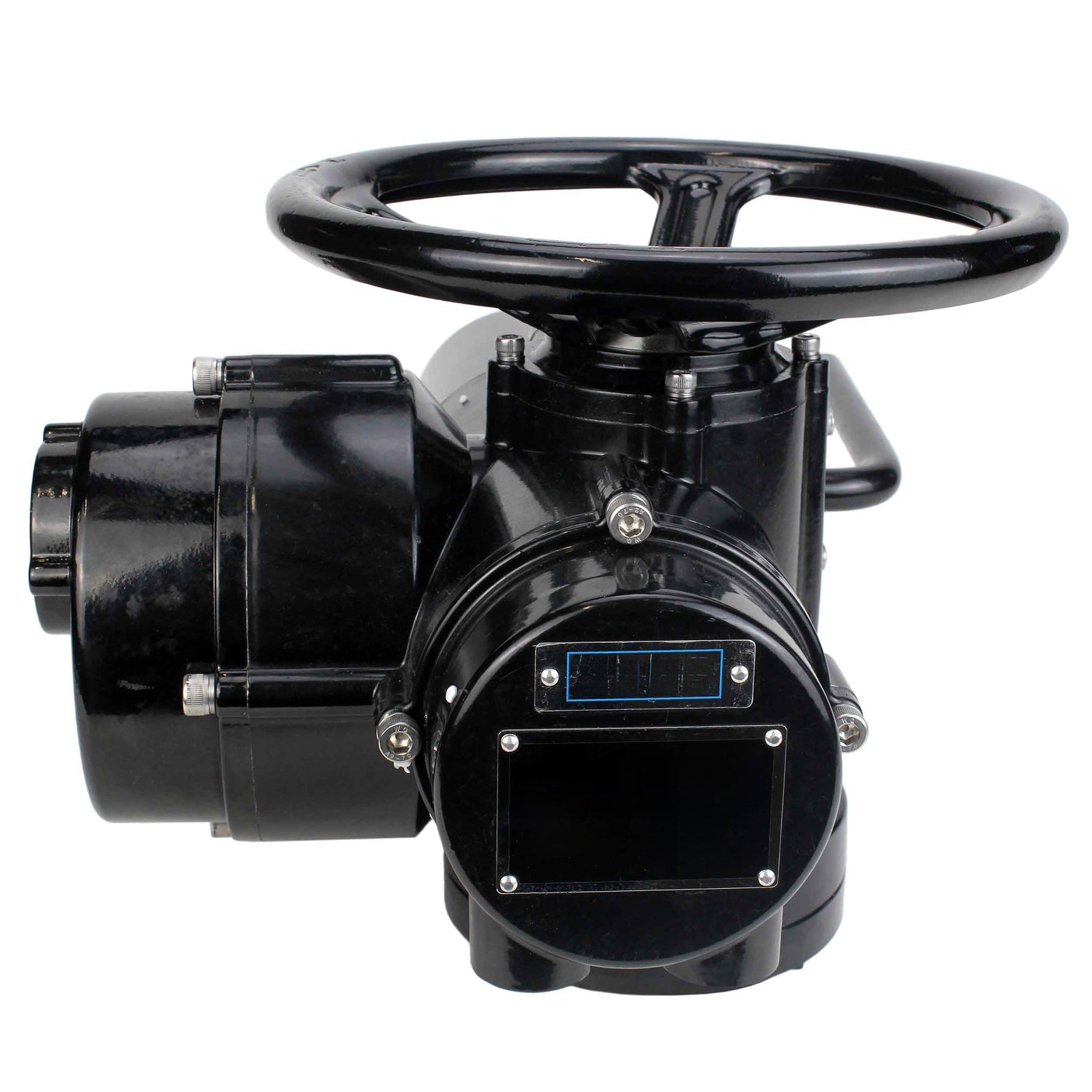

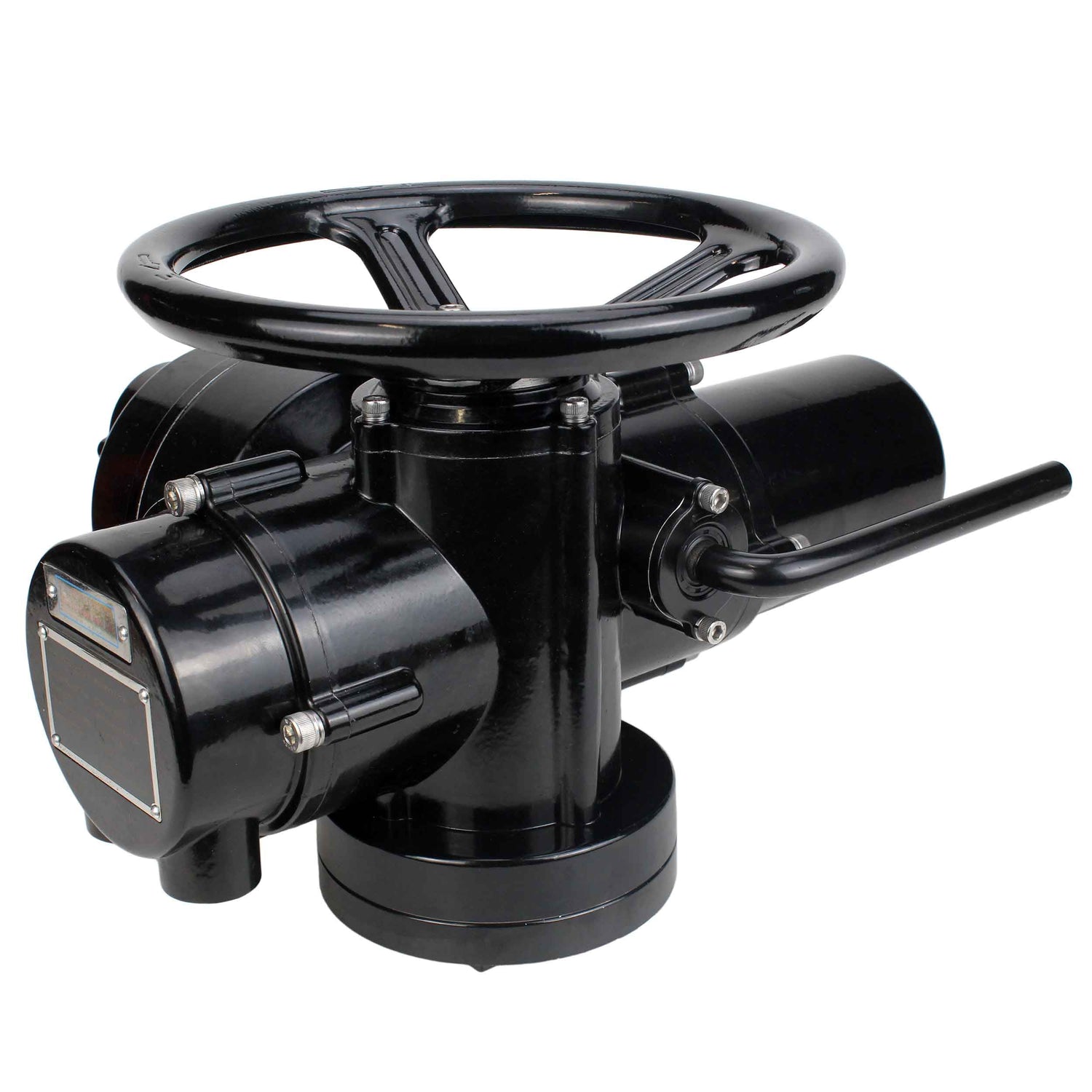

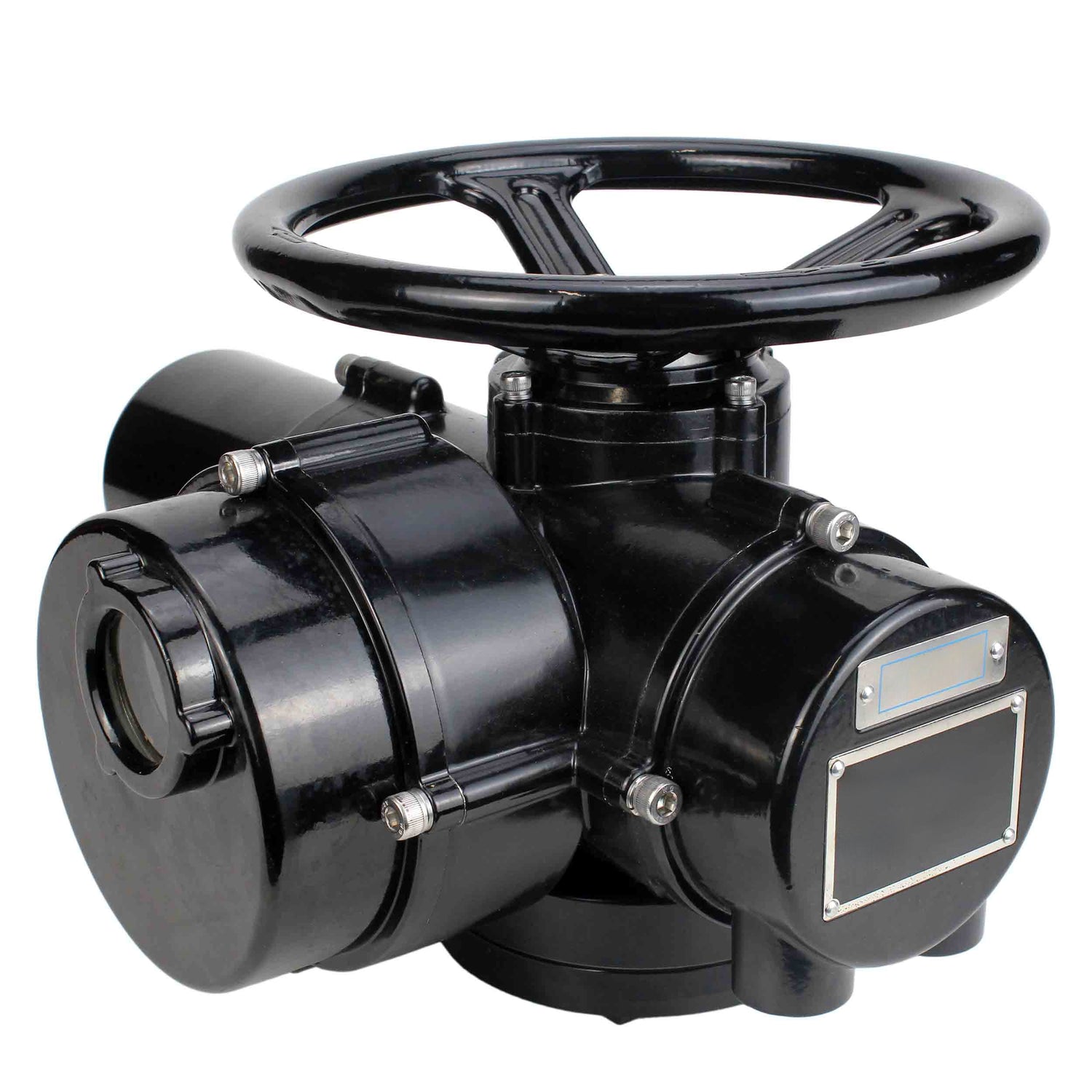

Multi-turn electric drives Elephant MT-N-xM-O2-380VAC-U1 380V five-cam, torque 50-900 Nm

€966,10
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Multi-turn electric drives Elephant MT-N-xM-O2-380VAC-U1 380V five-cam, torque 50-900 Nm - 005M 50 Nm está agotado y se enviará tan pronto como vuelva a estar disponible.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

The multi-turn electric actuator is designed to automate the control of industrial valves and determine the valve shutoff valve position.

The electric actuator operates by converting an electrical signal from the control device into rotary motion of the output shaft.





Technical parameters of multi-turn electric drives Elephant MT-N-xM-O2-380VAC-U1 380V five-cam, torque 50-900 Nm

Name Value
Electric Drive Brand Elephant
Electric Drive Type Multi-turn
Power Voltage 380V
Ambient Temperature, °C -30 to 70
Enclosure Protection Rating, IP 67
Manual Override Steering wheel
Explosion Protection no







Dimensions and sizes of multi-turn electric drives Elephant MT-N-xM-O2-380VAC-U1 380V five-cam, torque 50-900 Nm

Model 005M 010M 015M 020M 030M 045M 060M 090M
W, mm 334 334 334 365 365 433 433 587
H, mm 258 258 258 290 290 337 337 352
L, mm 411 411 411 470 470 564 564 637
DxD, mm 100х100 100х100 100х100 122х122 122х122 200х200 200х200 200х200
D1, mm 104 104 104 135 135 220 220 220
D2, mm 70 70 70 108 108 155 155 155
d1, mm 32 32 32 45 45 70 70 70
d2, mm 44 44 44 57 57 84 84 84
f, mm 8 8 8 15 15 22 22 22
h, mm 5 5 5 8 8 11 11 11
h1, mm 3 3 3 7 7 11 11 11
h2, mm 18 18 18 22 22 28 28 28
4–M 4–M12 4–M12 4–M12 4–M12 4–M12 4–M20 4–M20 4–M20
Sketch of the overall dimensions and sizes of multi-turn electric drives Elephant MT-N-xM-O2-380VAC-U1 380V five-cam, torque 50-900 Nm







Schematic diagram of the multi-turn electric drives Elephant MT-N-xM-O2-380VAC-U1 380V five-cam, torque 50-900 Nm

№ Name
1 Electric Motor
2 Gear Motor
3 Worm Gear
4 Worm
5 Handle
6 Torque Mechanism
7 Set of Disc Springs
8 Opening Indicator
9 Movement Mechanism
10 Output Shaft
11 Worm Gear
12 Bevel Gear
Sketch of the circuit diagram of multi-turn electric drives Elephant MT-N-xM-O2-380VAC-U1 380V five-cam, torque 50-900 Nm

Especificaciones
  • País de origen
    China
  • Temperatura máxima permitida
    70°C
  • Tipo de actuador eléctrico
    Multi-turn

Reseñas (0)

Documentación
nullMulti-turn electric drive Elephant MT-N-xM-O2-x-U1 five-cam

Pago y seguridad

Métodos de pago

    Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

    Variantes disponibles

    SKUModel - TorquePrecio DisponibilidadCantidad Añadir al carrito
    D300-05849005M 50 Nm €966,10 0 Disponibles
    D300-05850010M 100 Nm €1.269,84 0 Disponibles
    D300-05851015M 150 Nm €1.318,06 0 Disponibles
    D300-05852020M 200 Nm €1.362,28 0 Disponibles
    D300-05853030M 300 Nm €1.410,51 0 Disponibles
    D300-05854045M 450 Nm €2.427,19 0 Disponibles
    D300-05855060M 600 Nm €2.519,60 0 Disponibles
    D300-14495090M 900 Nm €4.948,76 0 Disponibles
