Pneumatic actuator with return springs Elephant PA-SA-85 for food seal – Valve Elephant
Elephant  |  SKU: D290-00344

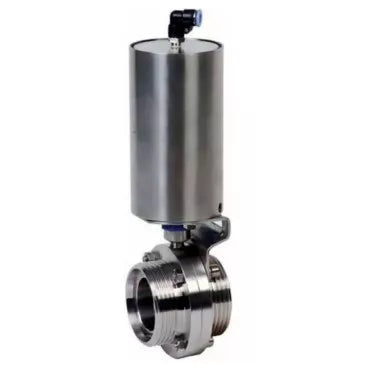

Pneumatic actuator with return springs Elephant PA-SA-85 for food seals WBV3131E(S)-2W-W/T/C-H, square 10mm, 22Nm

€110,05
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

Pneumatic actuators with return springs DN.ru PA-SA-85 for food valves WBV3131E-2W-W/T/CH are designed to automate the process of controlling quarter-turn pipeline valves.





Main technical characteristics of pneumatic actuators with return springs Elephant PA-SA-85 for food valves WBV3131E-2W-W/T/CH

Parameters Values
Type of pneumatic drives single acting (with return springs)
Body material stainless steel 304
Control pressure, bar 4 – 7
Control environment compressed air:
  • at an ambient temperature of +5°C to +50°C, the dew point is 10°C lower than the ambient temperature;
  • at temperatures below +5°C the dew point is 5°C lower than the ambient temperature.
Ambient air temperature, °C from -20 to +60
Closing/opening time at 6 bar, sec 2 / 2
Compressed air connection thread G1/8”
Average service life, years 10
Average resource, cycles of closing/opening 500000





Pneumatic actuators with return springs Elephant PA-SA-85 for food valves WBV3131x-2W-W/T/CH, square 8-10mm, 22Nm



Dimension sketch of pneumatic actuators with return springs Elephant PA-SA-85 for food gate WBV3131E-2W-W/T/C-H complete with gate valve



Overall and installation dimensions of pneumatic actuators with return springs Elephant PA-SA-85 for food valves WBV3131E-2W-W/T/CH

Model Size in mm
Height D
rod 8 mm 147 mm 85 mm
rod 10 mm 147 mm 85 mm





Material sketch of pneumatic actuators with return springs Elephant PA-SA-85 for food gates WBV3131E-2W-W/T/C-H



Materials of pneumatic actuators with return springs Elephant PA-SA-85 for food valves WBV3131E-2W-W/T/CH

Item No. Name Material
1 Compressed air supply nipple n/a
2 Retaining ring stainless steel 304
3 Top cover stainless steel 304
4 Sealing ring NBR
5 Sealing ring NBR
6 Piston aluminum alloy 4A11 (with high silicon content - from 4.5 to 6%)
7 Needle bearing n/a
8 Spring spring steel 65Mn
9 Spring spring steel 65Mn
10 Needle bearing n/a
11 Needle bearing n/a
12 Transfer ring stainless steel 304
13 Sealing ring NBR
14 Needle bearing n/a
15 Frame stainless steel 304
16 Muffler brass H62

Especificaciones
  • País de origen
    China

Reseñas (0)

Documentación
nullPneumatic actuator with return springs ELEPHANT PA-SA-85 for food gates WBV3131x-2W-W-T-C-H
