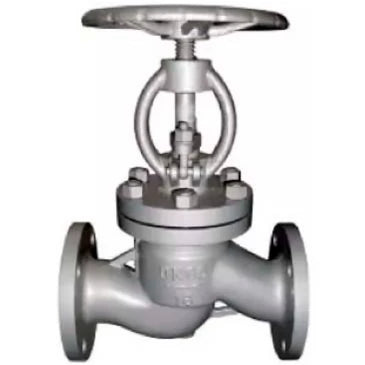

Shut-off valves with gland packing Elephant VSO3131M-F-S DN15-100 16 bar flanged, body - stainless steel 304 (CF8), disc - stainless steel 304 (CF8), seal - metal, with handwheel
Shut-off valves with gland packing Elephant VSO3131M-F-S DN15-100 16 bar flanged, body - stainless steel 304 (CF8), disc - stainless steel 304 (CF8), seal - metal, with handwheel - DN15 / 16 bar está agotado y se enviará tan pronto como vuelva a estar disponible.
No se ha podido cargar la disponibilidad de recogida
Entrega y envío
Entrega y envío
El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.
Descripción
Descripción
A shut-off valve is designed to completely shut off the flow of the working fluid in a pipeline. When the handwheel is rotated clockwise or counterclockwise, the rotational motion is transmitted to the spindle, and the disk attached to it closes or opens the flow hole in the body. VSO3131M-F-S shut-off valves are not permitted for use as control devices; that is, the disk must be in the full up or full down position.
Technical characteristics of shut-off valves with gland packing Elephant VSO3131M-F-S DN15-100 16 bar flanged, body - stainless steel 304 (CF8), disc - stainless steel 304 (CF8), seal - metal, with handwheel
| Characteristics | Value |
| Diameter, DN | 15-100 mm |
| Nominal pressure | 16 bar |
| Mediation | water, steam, gas, oil products, aggressive liquids |
| Maximum allowable temperature | +425°C |
| Control type | handle |
| Connection type | flanged |
| Application | industry, heating systems, water supply |
| Country of origin | China |
Overall and installation dimensions of shut-off valves with gland packing Elephant VSO3131M-F-S DN15-100 16 bar flanged, body - stainless steel 304 (CF8), disc - stainless steel 304 (CF8), seal - metal, with handwheel
| Model | L |
D |
D1 |
H |
n-Ød |
| DN15 | 130 | 95 | 65 | 185 | 4-14 |
| DN20 | 150 | 105 | 75 | 200 | 4-14 |
| DN25 | 160 | 115 | 85 | 200 | 4-14 |
| DN32 | 180 | 135 | 100 | 230 | 4-18 |
| DN40 | 200 | 145 | 110 | 250 | 4-18 |
| DN50 | 230 | 160 | 125 | 270 | 4-18 |
| DN65 | 290 | 180 | 145 | 290 | 4-18 |
| DN80 | 310 | 195 | 160 | 320 | 8-18 |
| DN100 | 350 | 215 | 180 | 360 | 8-18 |
Sketch of the dimensions of the shut-off valves with gland packing Elephant VSO3131M-F-S DN15-100 16 bar flanged
Materials of parts of shut-off valves Elephant VSO3131M-F-S DN15-100 16 bar flanged, body - stainless steel 304 (CF8), disc - stainless steel 304 (CF8), seal - metal, with handwheel
| № | Name | Material |
| 1 | Body | AISI 304 stainless steel |
| 2 | Cover | AISI 304 stainless steel |
| 3 | Shut-off element | AISI 304 stainless steel |
| 4 | Rod | AISI 304 stainless steel |
| 5 | Disc | AISI 304 stainless steel |
| 6 | Bushing | SS 201 stainless steel |
| 7 | Seal | Graphite |
| 8 | Gasket | Graphite + stainless steel |
| 9 | Bolt | AISI 304 stainless steel |
| 10 | Nut | AISI 304 stainless steel |
| 11 | Steering wheel | WCB carbon steel |
Sketch of materials for shut-off valves with gland packing Elephant VSO3131M-F-S DN15-100 16 bar flanged, body - stainless steel 304 (CF8), disc - stainless steel 304 (CF8), seal - metal, with handwheel
Especificaciones
Especificaciones
-
Entorno operativoWater, Steam, Gas, Petroleum products, Aggressive liquid
