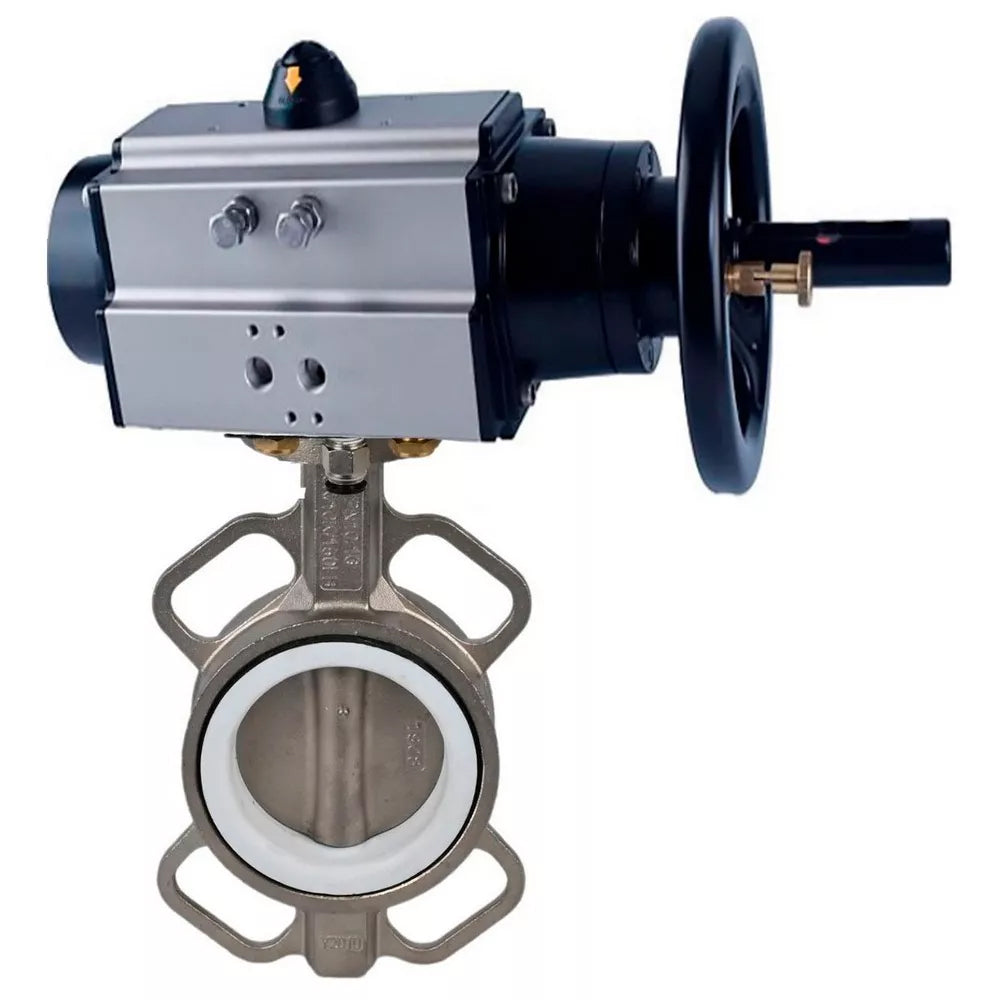

Vanne papillon d'eau Elephant 316L-316L-NBR, matériau du corps - acier inoxydable AISI 316L, matériau du disque - acier inoxydable AISI 316L, joint - NBR, avec actionneur pneumatique double action PA-DA-105-1
Vanne papillon d'eau Elephant 316L-316L-NBR, matériau du corps - acier inoxydable AISI 316L, matériau du disque - acier inoxydable AISI 316L, joint - NBR, avec actionneur pneumatique double action PA-DA-105-1 - DN150 / 16 bars está agotado y se enviará tan pronto como vuelva a estar disponible.
No se ha podido cargar la disponibilidad de recogida
Entrega y envío
Entrega y envío
El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.
Descripción
Descripción
La vanne papillon est conçue pour être utilisée comme vanne d'arrêt ou de régulation pour le contrôle du débit dans les systèmes d'alimentation en chaleur et en eau, dans les processus technologiques des industries alimentaire, chimique, pétrolière et gazière, de la pâte à papier et du papier et autres. Les vannes papillon ne doivent être installées qu'entre les brides du collier.
Les actionneurs rotatifs pneumatiques à double effet PA-DA-105-1 sont conçus pour l'automatisation du processus de contrôle des vannes industrielles à un couple maximal jusqu'à 2128 Nm.
Paramètres techniques des vannes à disque à eau Elephant 316L-316L-NBR, matériau du corps - acier inoxydable AISI 316L, matériau du disque - acier inoxydable AISI 316L, joint - NBR, avec actionneur pneumatique à double effet PA-DA-105-1 :
| Nom | Importance |
| Pression de service, bar | 16 |
| Température du fluide de travail, °С | -20 à 85 |
| Raccordement au pipeline | entrelacée |
| Type de portail | disque pivotant |
| Classe d'étanchéité du robinet à boisseau sphérique | A selon GOST 9544 |
| Type de contrôle | actionneur pneumatique |
| Pays du fabricant | Chine |
Vannes papillon WBV3232N-2W-Fb, à brides, corps - acier inoxydable 316L, disque - acier inoxydable 316L, joint - NBR, avec actionneur pneumatique PA-DA-1
Dimensions et dimensions des vannes à disque à eau Elephant 316L-316L-NBR, matériau du corps - acier inoxydable AISI 316L, matériau du disque - acier inoxydable AISI 316L, joint - NBR, avec actionneur pneumatique à double effet PA-DA-105-1 :
| Taille | A, mm | B, mm | A1, mm | L, mm |
| DN150 | 225 | 140 | 495 | 200 |
Croquis Vannes papillon WBV3232N-2W-Fb, à brides, corps - acier inoxydable 316L, disque - acier inoxydable 316L, joint - NBR, avec actionneur pneumatique PA-DA-1
Paramètres techniques de l'actionneur pneumatique PA-DA-105-1 :
| Nom | Importance |
| Construction | double action |
| Couple nominal, Nm | 202 |
| Angle de rotation de l'actionneur | 90° |
| Pression de service, bar | 8 |
| Milieu de travail | air comprimé filtré ou gaz non agressifs, huiles |
Actionneur pneumatique PA-DA-105-1
Dimensions et dimensions de l'actionneur pneumatique PA-DA-105-1 :
| A, mm | 495 |
| A1, mm | 461,5 |
| B, mm | 133 |
| C, mm | 109,5 |
| D, mm | 153 |
| E, mm | 57,5 |
| F, mm | 64 |
| G, mm | 26 |
| Hmm | 80 |
| Moi, mm | 30 |
| N, mm | 22 |
| L, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| L, mm | М10х16 |
| M, mm | М8х13 |
| O, mm | 4 |
| P, mm | 4 |
| S, mm | M6 |
| T, mm | 24 |
| U, mm | 32 |
Croquis des dimensions et dimensions de l'actionneur pneumatique PA-DA-105-1
Tableau des pièces et matériaux de l'actionneur pneumatique PA-DA-105-1 :
| N° | Nom | Matériel |
| 1 | Vis indicatrice | ABS (plastique) |
| 2 | Indicateur de position | ABS (plastique) |
| 3 | Pince à ressort | Acier inoxydable 304 |
| 4 | Rondelle | Acier inoxydable 304 |
| 5 | Rondelle extérieure | Plastique technique |
| 6 | Vis de réglage | Acier inoxydable 304 |
| 7 | Noix | Acier inoxydable 304 |
| 8 | Rondelle | Acier inoxydable 304 |
| 9 | Corps | Aluminium extrudé |
| 10 | Piston | Aluminium moulé sous pression |
| 11 | Joint torique de piston | NBR |
| 12 | Groupe de roulement | Plastique technique |
| 13 | Joint torique pour embout | NBR |
| 14 | Embout | Fonte d'aluminium, revêtement polyester |
| 15 | Vis de fixation | Acier inoxydable 304 |
| 16 | Rondelle intérieure | Plastique technique |
| 17 | Bague d'étanchéité | NBR |
| 18 | Palier | Plastique technique |
| 19 | Retenue | Acier allié |
| 20 | Engrenage | Acier allié |
| 21 | Palier | Plastique technique |
| 22 | Bague d'étanchéité | NBR |
Croquis des pièces et des matériaux de l'actionneur pneumatique PA-DA-105-1
