Vanne papillon d'eau Elephant WBV0232E-2W-Fb-H, matériau du corps - alliage d'aluminium, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, actionneur électrique QT-N-EM-O1-380VAC-U1 HARK
Vanne papillon d'eau Elephant WBV0232E-2W-Fb-H, matériau du corps - alliage d'aluminium, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, actionneur électrique QT-N-EM-O1-380VAC-U1 HARK - DN25 / 16 bars está agotado y se enviará tan pronto como vuelva a estar disponible.
No se ha podido cargar la disponibilidad de recogida
Entrega y envío
Entrega y envío
El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.
Descripción
Descripción
Butterfly valves are designed for use as shut-off or regulating valves for flow control in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries.
Electric quarter-turn actuators QT-N-xEM-O1-x-U1 with thermal protection and heater are designed for remote and local control of shut-off pipeline valves having a quarter-turn shut-off valve. They are used in various branches of national economy: in gas, oil, metallurgy, food industry, housing and utilities, etc.
Technical parameters of Elephant WBV0232E-2W-Fb-H, body material - Aluminum alloy, disk material - stainless steel AISI 316L, seal - EPDM, electric actuator QT-N-EM-O1-380VAC-U1 HARK:
| Nominal diameter DN, mm | 25 / 32 |
| Working pressure PN, bar | 16 |
| Working medium temperature t, ⁰C | -20 to +120 |
| Working medium | cold and hot water, air without oil and grease impurities, other media neutral to the material |
| Flow direction | double-sided |
| Connection to pipeline | interflanged |
| Body material | aluminum alloy |
Butterfly valves WBV0232E-2W-Fb-H, body material - Aluminum alloy, disk material - stainless steel AISI 316L, seal - EPDM, electric actuator QT-N-EM-O1-380VAC-U1 HARK
Dimensions and dimensions of Elephant WBV0232E-2W-Fb-H, body material - Aluminum alloy, disk material - stainless steel AISI 316L, seal - EPDM, electric actuator QT-N-EM-O1-380VAC-U1 HARK:
| DN | Electric actuator model | Dimensions, mm | ||
| B | A | L | ||
| 25 | QT-N-020EMT | 44.5 | 93 | 241.8 |
| 32 | 44.5 | 93 | 241.8 | |
Sketch Butterfly valves WBV0232E-2W-Fb-H, body material - Aluminum alloy, disk material - stainless steel AISI 316L, seal - EPDM, electric actuator QT-N-EM-O1-380VAC-U1 HARK
Materials of parts Elephant WBV0232E-2W-Fb-H, body material - Aluminum alloy, disk material - stainless steel AISI 316L, seal - EPDM, electric actuator QT-N-EM-O1-380VAC-U1 HARK:
| № | Part name | Material |
| 1 | Body | aluminum alloy |
| 2 | Seat seal | EPDM |
| 3 | Pin | SS304 stainless steel |
| 4 | Disk | 316L stainless steel |
| 5 | Stem | SS410 stainless steel |
| 6 | O-ring | EPDM |
| 7 | Plate | steel 45 |
| 8 | Handle | ductile iron |
| 9 | Bolt | SS201 stainless steel |
| 10 | Gasket | SS201 stainless steel |
| 11 | Nut | SS201 stainless steel |
| 12 | Gasket | stainless steel SS201 |
Sketch of parts and materials Butterfly valves WBV0232E-2W-Fb-H, body material - Aluminum alloy, disk material - stainless steel AISI 316L, seal - EPDM, electric actuator QT-N-EM-O1-380VAC-U1 HARK
Technical actuators QT-N-xEM-O1-x-U1 HARK:
| Electric drive type | quarter-turn |
| Motor type | asynchronous |
| Swivel angle, ° | 90±5 |
| Housing material | aluminum alloy, epoxy powder coated |
| Shaft material | alloy steel |
| Supply voltage | 380VAC |
| Cable gland | 2xM18 gland |
| Connection type | ISO 5211 |
| Self-locking device | self-locking worm and worm gear |
| Automatic shut-off in open, closed and jammed positions | 2 limit switches + 2 additional switches (dry contact); |
| Thermal protection | switching on at 120°C ±5°C; switching off at 97°C ±5°C |
| Mechanical limitation of output shaft rotation | 2 external adjustable stops |
| Enclosure protection class | IP67 |
| Noise level, dB | ≤ 50 |
| Heater power, W | 5 |
| Ambient temperature, °C | -20 to +70 |
| Ambient humidity | ≤95% (25°C) |
| Housing explosion protection | no |
Image of QT-N-xEM-O1-x-U1 HARK actuators
Dimensions and dimensions of QT-N-xEM-O1-x-U1 HARK actuators:
| Dimensions, mm | Stem size, square | ISO 5211 | |||||
| L | H | A | B | C | D | ||
| 241,8 | 157,5 | 119 | 118 | 112,3 | 26 | 22x22 | F07/F10 |
Sketch of overall dimensions of actuators QT-N-xEM-O1-x-U1 HARK
Schematic diagram of QT-N-xEM-O1-x-U1 HARK actuators:
| № | Name |
| 1 | Position indicator |
| 2 | Top cover |
| 3 | Control board |
| 4 | Condenser |
| 5 | Pressure cams |
| 6 | Output shaft with worm wheel |
| 7 | Housing |
| 8 | Output shaft stroke limiters |
| 9 | Worm shaft |
| 10 | Electric motor |
| 11 | Gearbox |
| 12 | Gearbox cover |
Schematic diagram of QT-N-xEM-O1-x-U1 HARK actuators
Especificaciones
Especificaciones
-
País de origen
-
Temperatura máxima permitida
-
Tipo de conexión
-
Entorno operativoWater, Air, Neutral Media
-
Tipo de sello
-
Material del disco
-
Anulación manual
-
Interruptores de límite
-
Tipo de actuador eléctrico
-
Tensión de alimentación
Reseñas (0)
Reseñas (0)

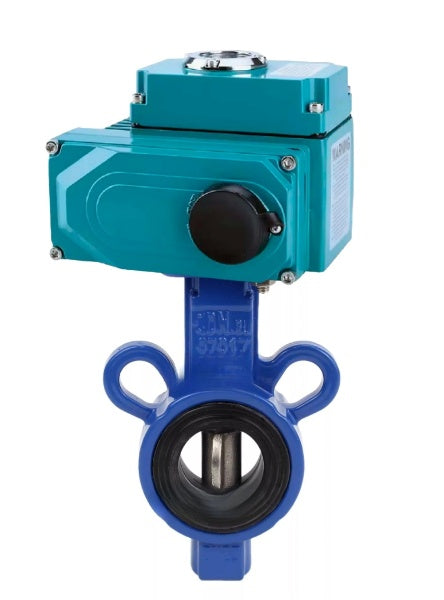

Butterfly valve Elephant WBV0232E-2W-Fb-H DN25-32 16 bar
Electric quarter-turn actuator ELEPHANT QT-N-xEM-O1-x-U1 HARKPago y seguridad
