Vanne papillon d'eau Elephant WBV0232E-2W-Fb-H, matériau du corps - al – Valve Elephant
Elephant  |  SKU: D050-54531

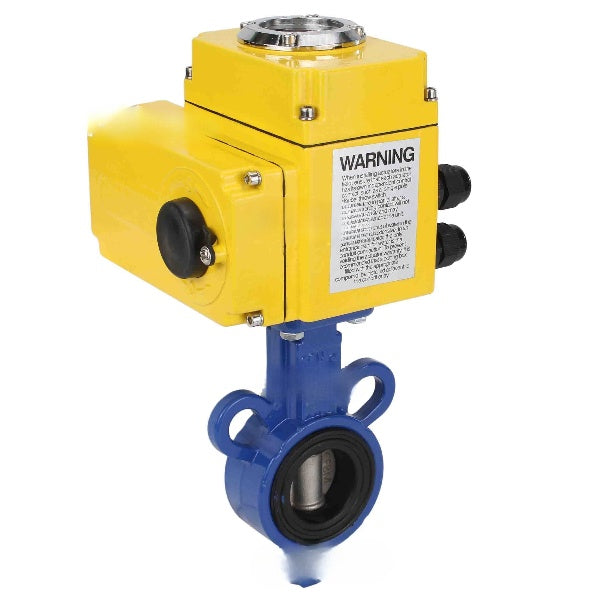

Vanne papillon d'eau Elephant WBV0232E-2W-Fb-H, matériau du corps - alliage d'aluminium, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, actionneur électrique QT-N-хEM-B1 220V

€584,18
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

Butterfly valve DN.ru WBV0232E-2W-Fb-H body - aluminum alloy, disc - stainless steel, seal - EPDM. The butterfly valve is designed for use as shut-off or regulating valves for flow control in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries.

Electric quarter-turn actuators are designed for remote and local control of 0° ~ 270° rotation of a shut-off valve of such types as ball valve etc.

Operating principle: electric actuators are installed directly on pipeline valves. The mounting dimensions comply with the international standard ISO 05211 / DIN3337. Four microswitches are used to limit the travel of the output shaft to the end positions of the valve actuator. The actuators are designed for operation in nominal short-time mode S2.





Technical parameters of Elephant WBV0232E-2W-Fb-H, body material - Aluminum alloy, disk material - stainless steel AISI 316L, seal - EPDM, electric actuator QT-N-xEM-B1 220V:

Characteristic meaning
Gate type rotary disk
Diameter 25-32 mm
Nominal pressure 16 bar
Working medium temperature -20 to +120°C
Application water supply, heat supply, chemical industry, oil and gas industry, food industry, pulp and paper industry
Connection type interflange
Control type electric actuator
Manufacturer's country China
Service life 10 years
Warranty 12 months

Butterfly valves WBV0232E-2W-Fb-H, body material - Aluminum alloy, disk material - stainless steel AISI 316L, seal - EPDM, electric actuator QT-N-xEM-B1 220V




Technical characteristics of quarter-turn actuators QT-N-xEM-B1-220VAC-U1 (0-10V):

Characteristic Significance
Actuator type quarter-turn
Drive torque 50 Nm
Supply voltage 220 V
Ambient temperature -20 to +70 °C
Application Food industry
Climatic version U1





Dimensions and dimensions of Elephant WBV0232E-2W-Fb-H, body material - Aluminum alloy, disk material - stainless steel AISI 316L, seal - EPDM, electric actuator QT-N-xEM-B1 220V:

DN A, mm B, mm L, mm C, mm D1, mm b, mm HxH, mm
25 93 44.5 36 10 50 8 9x9
32 93 44.5 36 10 50 8 9x9

Sketch Butterfly valves WBV0232E-2W-Fb-H, body material - Aluminum alloy, disk material - stainless steel AISI 316L, seal - EPDM, electric actuator QT-N-xEM-B1 220V





Overall and installation dimensions of quarter-turn actuators QT-N-xEM-B1-220VAC-U1 (0-10V):

Model X, mm Z, mm Y, mm H, mm G, mm
QT-003 123 113 123 - -
QT-005 160 121 146 40 114
QT-008 188 127 145 40 114
QT-010 189 129 163 40 114
QT-015 189 129 163 40 114
QT-030 268 164 212 40 114
QT-040 268 164 212 40 114
QT-060 268 164 255 40 114

Sketch of dimensions of quarter-turn actuators QT-N-xEM-B1-220VAC-U1 (0-10V)





Materials of parts Elephant WBV0232E-2W-Fb-H, body material - Aluminum alloy, disk material - stainless steel AISI 316L, seal - EPDM, electric actuator QT-N-xEM-B1 220V:

№ Part name Material
1 Body aluminum alloy
2 Seat seal EPDM
3 Pin SS304 stainless steel
4 Disk 316L stainless steel
5 Stem SS410 stainless steel
6 O-ring EPDM
7 Plate steel 45
8 Handle ductile iron
9 Bolt SS201 stainless steel
10 Gasket SS201 stainless steel
11 Nut SS201 stainless steel
12 Gasket stainless steel SS201

Sketch of parts and materials Butterfly valves WBV0232E-2W-Fb-H, body material - Aluminum alloy, disk material - stainless steel AISI 316L, seal - EPDM, electric actuator QT-N-xEM-B1 220V





Design of quarter-turn actuators QT-N-xEM-B1-220VAC-U1 (0-10V):

№ Name
1 Output shaft
2 Cable lock
3 Mechanical stop
4 Manual wrench
5 Housing
6 Modular box
7 Cover
8 Inspection window
9 Dust protection

Sketch of quarter-turn actuators QT-N-xEM-B1-220VAC-U1 (0-10V):

Especificaciones
  • País de origen
    Chine
  • Temperatura máxima permitida
    120 °C
  • Tipo de conexión
    bride compacte
  • Entorno operativo
    Air, Cold And Hot Water, Neutral Media
  • Tipo de sello
    EPDM
  • Material del disco
    acier inoxydable AISI 316L
  • Anulación manual
    Hexagone
  • Interruptores de límite
    Oui
  • Tipo de actuador eléctrico
    Quart de tour
  • Señal de control
    0-10 V
  • Tensión de alimentación
    220 V
