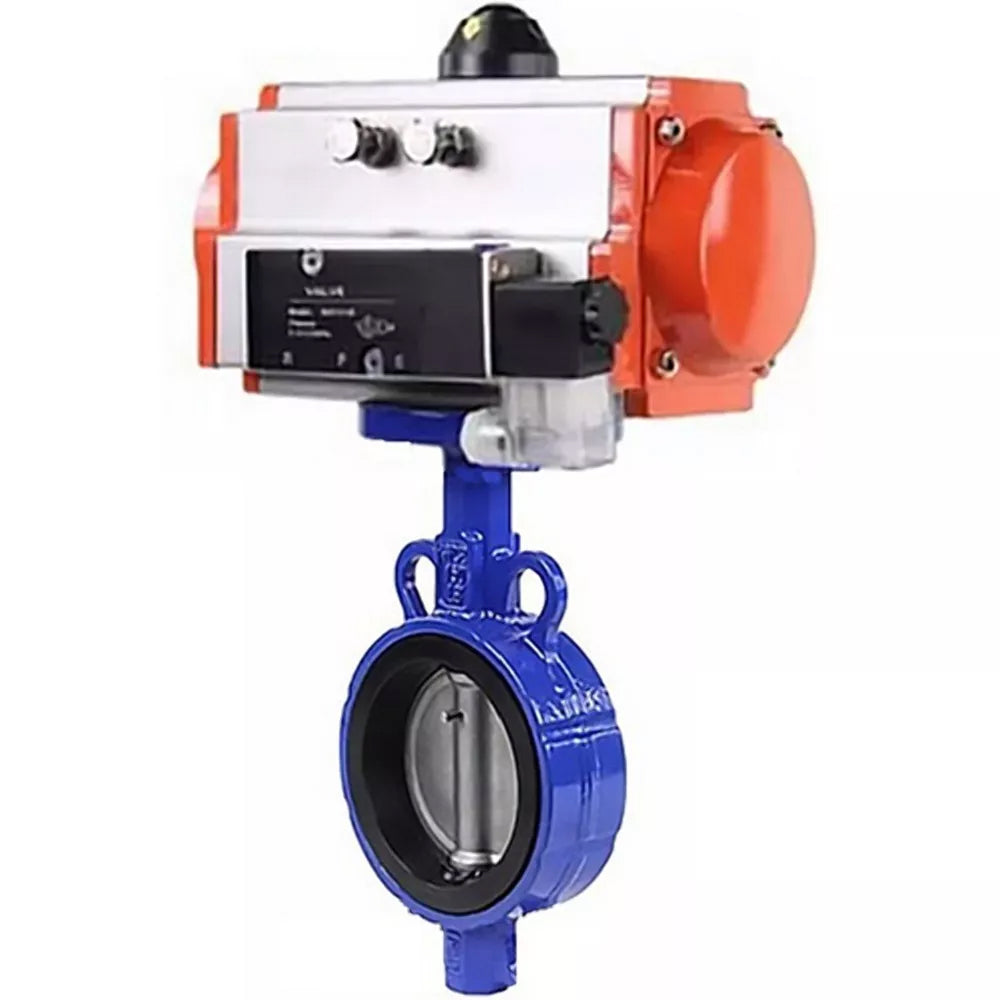

Vanne papillon d'eau Elephant WBV0232E-2W-Fb-H, matériau du corps - alliage d'aluminium, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, avec actionneur pneumatique avec ressorts de rappel PA-SA-083, 4V320-10 220V
Vanne papillon d'eau Elephant WBV0232E-2W-Fb-H, matériau du corps - alliage d'aluminium, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, avec actionneur pneumatique avec ressorts de rappel PA-SA-083, 4V320-10 220V - DN25 / 16 bars está agotado y se enviará tan pronto como vuelva a estar disponible.
No se ha podido cargar la disponibilidad de recogida
Entrega y envío
Entrega y envío
El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.
Descripción
Descripción
La vanne papillon est conçue pour être utilisée comme vanne d'arrêt ou de régulation pour le contrôle du débit dans les systèmes d'alimentation en chaleur, les systèmes d'alimentation en eau, dans les processus technologiques des industries alimentaires, chimiques, pétrolières et gazières, des pâtes et papiers et autres.
Les actionneurs rotatifs pneumatiques à double effet PA-DAXXX et les actionneurs rotatifs pneumatiques avec ressort de rappel PA-SA-XXX sont conçus pour l'automatisation du processus de contrôle des vannes industrielles avec un couple maximal jusqu'à 2128 Nm.
La vanne pneumatique est utilisée pour changer la direction, démarrer, arrêter le flux d'air comprimé dans le système pneumatique en fonction de l'action de commande externe.
Paramètres techniques des vannes papillon Elephant WBV0232E-2W-Fb-H, matériau du corps - alliage d'aluminium, matériau du disque - acier inoxydable AISI 316L, étanchéité - EPDM, avec actionneur pneumatique avec ressorts de rappel PA-SA-083, 4V320-10 220V :
| Nom | Importance |
| Pression de service, bar | 16 |
| Température du fluide de travail, °С | de -20 à 120 |
| Application | alimentation en eau, chauffage |
| Raccordement au pipeline | entrelacée |
| Type de portail | disque pivotant |
| Classe d'étanchéité du robinet à boisseau sphérique | A selon GOST 9544 |
| Type de contrôle | actionneur pneumatique |
| Pays du fabricant | Chine |
Vannes papillon WBV0232E-2W-Fb-H, matériau du corps - alliage d'aluminium, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, avec actionneur pneumatique avec ressorts de rappel PA-SA-083, 4V320-10 220V
Dimensions et dimensions des vannes papillon Elephant WBV0232E-2W-Fb-H, matériau du corps - alliage d'aluminium, matériau du disque - acier inoxydable AISI 316L, étanchéité - EPDM, avec actionneur pneumatique avec ressorts de rappel PA-SA-083, 4V320-10 220V :
| DN | B, mm | L, mm | H2, mm | E, mm | B1, mm |
| 25 | 93 | 36 | 44,5 | 26 | 152 |
| 32 | 93 | 36 | 44,5 | 26 | 152 |
Croquis Vannes papillon WBV0232E-2W-Fb-H, matériau du corps - alliage d'aluminium, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, avec actionneur pneumatique avec ressorts de rappel PA-SA-083, 4V320-10 220V
Matériaux Vannes papillon Elephant WBV0232E-2W-Fb-H, matériau du corps - alliage d'aluminium, matériau du disque - acier inoxydable AISI 316L, étanchéité - EPDM, avec actionneur pneumatique avec ressorts de rappel PA-SA-083, 4V320-10 220V :
| N° p/p | Partie | Matériel |
| 1 | Corps | Fonte GGG50 |
| 2 | Disque | Fonte à haute résistance |
| 3 | Joint de siège | EPDM |
| 4 | Tige supérieure | Acier AISI 420 |
| 5 | Tige inférieure | Acier AISI 420 |
| 6,11 | Bague de retenue | Acier AISI 201 |
| 7 | Plumeau | NBR |
| 8 | Joint de tige | NBR |
| 9 | Joint d'arbre | Acier AISI 201 |
| 10 | Prise | Plastique |
Croquis des pièces et des matériaux Vannes papillon WBV0232E-2W-Fb-H, matériau du corps - alliage d'aluminium, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, avec actionneur pneumatique avec ressorts de rappel PA-SA-083, 4V320-10 220V
Données techniques des actionneurs pneumatiques SA
| Conception | avec ressorts de rappel |
| Pression nominale PN, bar | 12 |
| Pression de service, bar | 2...8 |
| Milieu de travail | Air comprimé filtré ou gaz non agressifs, huiles |
| Diamètre maximal des particules | moins de 30 µm2 |
| Température de fonctionnement t, ⁰C | - 20 à +80 - 40 à +80 (version basse température) - 20 à +160 (en air sec) |
| Plage de réglage | ± 5° pour rotation à 0° et 90° |
| Commande manuelle | est |
| Indicateur de position | ouvert/fermé |
| Environnement d'exploitation | à l'intérieur et à l'extérieur. (Toutes les pièces internes et externes sont revêtues d'un revêtement anticorrosion) |
Matériaux des pièces de l'actionneur pneumatique SA :
| N° | Nom | Matériel |
| 1 | Enceinte | aluminium extrudé |
| 2 | Bouchons latéraux | fonte d'aluminium |
| 3 | Engrenage | acier inoxydable |
| 4 | Piston | acier/aluminium |
| 5 | Bouchons | acier inoxydable |
| 6 | Segment de piston | NBR |
| 7 | Ressorts | acier à ressort |
| 8 | Palier de piston | plastique technique |
| 9 | Segment de piston | NBR |
| 10 | Prise | NBR |
| 11 | Bague de poussée | plastique technique |
| 12 | Anneau | plastique technique |
| 13 | Rondelle | acier inoxydable |
| 14 | Pince à ressort | acier inoxydable |
| 15 | Indicateur | plastique |
| 16 | Boîtier d'indicateur | plastique |
| 17 | Palier | plastique technique |
| 18 | Came | acier |
| 19 | Palier | NBR |
| 20 | Palier | plastique technique |
| 21 | Palier | plastique technique |
| 22 | Bague d'étanchéité | NBR |
| 23 | Bague d'étanchéité | NBR |
| 24 | Palier | acier inoxydable |
| 25 | Écrou de réglage | acier inoxydable |
| 26 | Vis de réglage | acier inoxydable |
| 27 | Manche | aluminium |
Croquis du matériau de l'actionneur pneumatique SA
Paramètres techniques de la vanne pneumatique 4V320-10 220V :
| Nom | signification |
| Type de vanne pneumatique | vanne à tiroir |
| Pression de service, bar | 1,5 ÷ 1,8 |
| Tension d'alimentation, V | 220 V |
| Puissance totale, Va | 4.5 |
| Contrôle | électromagnétique double face |
| Fréquence de fonctionnement, cycle/sec | 5 |
Vanne pneumatique 4V320-10 220V
Dimensions et dimensions de la vanne pneumatique 4V320-10 220V :
| Modèle de vanne pneumatique | 4V320-10 |
| A, mm | 71,9 |
| B, mm | 45 |
| C, mm | 94,4 |
| D, mm | 27 |
| E, mm | 69 |
| F, mm | 40 |
| Moi, mm | 24 |
| K, mm | 40 |
| L, mm | 188,8 |
| M, mm | 69,4 |
| N, mm | 50 |
| O, mm | 82,4 |
| P, mm | 24 |
| S, mm | 20 |
| T, mm | 6.5 |
| U, mm | 2.4 |
| V, mm | 4 |
| Hmm | 82,4 |
Croquis des dimensions et dimensions de la vanne pneumatique 4V320-10 220V
