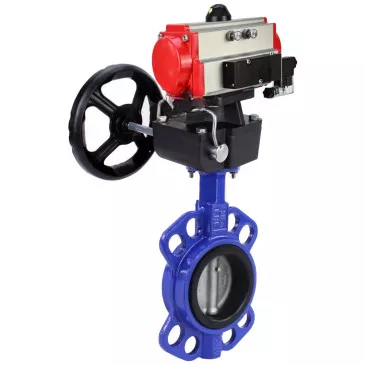

Water Butterfly Valve Elephant WBV1413E-2W-Fb-H, wafer, body - cast ir
Elephant  |  SKU: D050-62380

Water Butterfly Valve Elephant WBV1413E-2W-Fb-H, wafer, body - cast iron GGG50, disc - cast iron GGG40, seal - EPDM, with pneumatic drive PA-DA, with pneumatic distributor 4V320-10 220V, manual override MON

€236,85
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

Elephant WBV1413E-2W-Fb-H butterfly valves are designed for use as shut-off or regulating valves for flow control in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries.

Pneumatic valve Elephant 4V320-10 220V is used to change the direction, start, stop the compressed air flow in the pneumatic system depending on the external control action.







Technical parameters Rotary disc gate valves Elephant WBV1413E-2W-Fb-H, wafer, body - cast iron GGG50, seal - EPDM

Parameter Value
Nominal Pressure PN, bar 16
Pipeline Connection Wafer Type
Valve Type Butterfly Valve
Control Type Pneumatic Actuator
Country of Manufacture China





Dimensions and dimensions of Butterfly valves Elephant WBV1413E-2W-Fb-H, wafer, body - cast iron GGG50, seal - EPDM

DN L D H F L1 E
40 43 75 193 98 153 120
50 43 84,5 193 115 174 120
65 46 104,5 211 115 174 120
80 46 123,5 236 135 216 133
100 52 139,5 261 135 216 133
125 56 169,5 304 135 216 133
150 56 196 335 160 279 180
200 60 247 393 193 308 180
250 68 304 470 210 405 195
300 78 358 634 210 405 195

Sketch of rotary disc gate valves Elephant WBV1413E-2W-Fb-H, wafer, body - cast iron GGG50, seal - EPDM





Table of parts and materials for butterfly disc gate valves Elephant WBV1413E-2W-Fb-H, wafer, body - cast iron GGG50, seal - EPDM

№ Part Name Material
1 Body Cast Iron GGG50
2 Disc High-Strength Cast Iron GGG40
3 Seat Seal EPDM
4 Upper Shaft Steel AISI 420
5 Lower Shaft Steel AISI 420
6,11 Retaining Ring Steel AISI 201
7 Dust Cover NBR
8 Shaft Gasket NBR
9 Insert Steel AISI 201
10 Plug Plastic
Sketch of parts and materials of butterfly disc gate valves Elephant WBV1413E-2W-Fb-H, wafer, body - cast iron GGG50, seal - EPDM





Technical parameters of pneumatic valve Elephant 4V320-10 220V

Name Value
Type of Pneumatic Valve Spool
Pneumatic Valve Model 4V320-10 220V
Operating Pressure, bar 1.5 ÷ 1.8
Supply Voltage, V 220 V
Actuation Frequency, cycles/sec 5



Especificaciones
  • País de origen
    China
  • Temperatura máxima permitida
    110 °C
  • Tipo de conexión
    compact flanged
  • Tipo de sello
    EPDM
  • Material del disco
    Cast iron GGG40/EN-GJS-400-15

Reseñas (0)

Documentación
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullButterfly valve Elephant WBV1413E-2W-Fb-H DN40-300

Pago y seguridad

Métodos de pago

    Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

    Variantes disponibles

    SKUConnection sizePressurePrecio DisponibilidadCantidad Añadir al carrito
    D050-62380DN4016 bar €236,85 Agotado
    D050-62381DN5016 bar €221,89 Agotado
    D050-62382DN6516 bar €227,29 Agotado
    D050-62383DN8016 bar €316,09 Agotado
    D050-62384DN10016 bar €289,38 Agotado
    D050-62385DN12516 bar €299,28 Agotado
    D050-62386DN15016 bar €380,11 Agotado
    D050-62387DN20016 bar €488,18 Agotado
    D050-62388DN25016 bar €648,03 Agotado
    D050-62389DN30016 bar €735,79 Agotado
