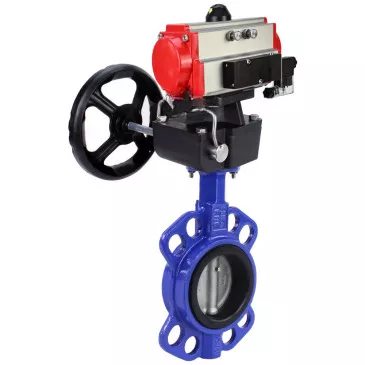

Water Butterfly Valve Elephant WBV1432E-2W-Fb-H, wafer, body - cast ir
Elephant  |  SKU: D050-62260

Water Butterfly Valve Elephant WBV1432E-2W-Fb-H, wafer, body - cast iron GGG50, disk - stainless steel 316L, seal - EPDM, with pneumatic drive PA-DA, with pneumatic distributor 4V320-10 220V, manual override MON

€338,80
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

Elephant WBV1432E-2W-Fb-H butterfly valves are designed for use as shut-off or regulating valves for flow control in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries.

Pneumatic valve Elephant 4V320-10 220V is used to change the direction, start, stop the compressed air flow in the pneumatic system depending on the external control action.





Technical parameters Rotary disc gate valves Elephant WBV1432E-2W-Fb-H, wafer, body - cast iron GGG50, seal - EPDM

Parameter Value
Nominal Pressure PN, bar 16
Pipeline Connection Wafer Type
Valve Type Butterfly Valve
Control Type Pneumatic Actuator
Country of Manufacture China





Overall and installation dimensions of the gate valve Elephant WBV1432E-2W-Fb-H DN40

DN A B C ØD d G CH Passing section diameter
40 105 55 33 75 10 30 9x9 50

Sketch Butterfly valves WBV1432E-2W-Fb-H DN40



Dimensions and dimensions of Butterfly valves Elephant WBV1432E-2W-Fb-H, wafer, body - cast iron GGG50, seal - EPDM

DN L D H F L1 E
40 33 75 160 92 147 120
50 43 84,5 241 108 168 120
65 45 104,5 264 108 168 120
80 45 123,5 276 128.7 204 133
100 52 139,5 314 128.7 204 133
125 55 169,5 340 128.7 204 133
150 55 196 365 153 268 180
200 60 247 435 185 301 180
250 68 304 495 202 390 195
300 78 358 579 202 390 195

Sketch of rotary disc gate valves Elephant WBV1432E-2W-Fb-H, wafer, body - cast iron GGG50, seal - EPDM





Table of parts and materials for butterfly disc gate valves Elephant WBV1432E-2W-Fb-H, wafer, body - cast iron GGG50, seal - EPDM

No. Part Name Material
1 Housing Cast iron GGG50
2 Disc Stainless steel 316L
3 Seat seal EPDM
4 Upper stem Stainless steel 316L
5 Lower stem Stainless steel 316L
6, 11 Retaining ring Stainless steel AISI 201
7 Dust cover NBR
8 Stem gasket NBR
9 Insert Stainless steel AISI 201
10 Plug Plastic
Sketch of parts and materials of butterfly disc gate valves Elephant WBV1432E-2W-Fb-H, wafer, body - cast iron GGG50, seal - EPDM

Technical data of DA double-acting pneumatic actuators:

Type of pneumatic actuator DA - double-acting
Nominal pressure PN, bar 12
Working pressure, bar 2...8
Working medium filtered compressed air
Maximum particle diameter of the working medium, µm2 ≤30
Ambient temperature, ⁰C -20 to +80
Swivel angle, ° 0 - 90
Swivel angle adjustment, % ±5
Position indicator open/closed
Top connection standard NAMUR
Air connection standard NAMUR
Average life, cycles closed/open 70 000 (for non-aggressive media and medium pressure and temperature values)


DA pneumatic actuators double-acting rotary actuators




Dimensions and mounting dimensions of DA double-acting pneumatic actuators:

Model A, mm B, mm C, mm D, mm E, mm F, mm G, mm H, mm
DA-052 30 41,5 65,5 72 92 65 30 80
DA-065 36 47 81 88 108 72 30 80
DA-083 46 57 98,5 108,7 128,7 92 30 80
DA-105 57,5 64 122,5 133 153 109,5 30 80
DA-130 67,5 74,5 145,5 155 185 127,5 30 130
DA-140 75 77 161 172 202 137,5 30 130
DA-160 87 87 184 197 227 159 30 130
DA-210 113 113 235,5 255 285 210 30 130
DA-270 147 147 299 326 356 273 30 130
DA-300 162 174 330 350 380 312 30 130
DA-350 190 195 483 410 440 365 30 130



Model I, mm J, mm M, mm N, mm Z, mm d, mm K L
DA-052 36 50 11x11 14 147 40 M5x8 M6x10
DA-065 50 70 14x14 18 168 40 M6x10 M8x13
DA-083 50 70 17x17 21 204 40 M6x10 M8x13
DA-105 70 102 22x22 26 268 40 M8x13 M10x16
DA-130 70 102 22x22 26 301 55 M8x13 M10x16
DA-140 102 125 27x27 31 390 55 M10x16 M12x20
DA-160 102 125 27x27 31 458 55 M10x16 M12x20
DA-210 - 140 36x36 40 532 80 - M16x25
DA-270 - 165 46x46 50 718 80 - M20x25
DA-300 - 165 46x46 50 760 80 - M20x25
DA-350 165 254 46x46 50 920 80 M20x25 8xM16x25

Sketch of dimensions of DA double-acting pneumatic actuators





Materials of parts for DA double-acting pneumatic actuators:

№ Part name Material
1 Indicator screw ABS plastic
2 Position indicator ABS plastic
3 Spring clip stainless steel 304
4 Metal washer stainless steel 304
5 Pressure washer engineering plastic
6 Housing hard anodized extruded aluminum alloy
7 Pressure washer engineering plastic
8 Limiter alloy steel
9 Shaft sealing ring upper NBR
10 Upper shaft sliding ring engineering plastic
11 Shaft nickel plated alloy steel
12 Shaft sliding ring lower engineering plastic
13 Shaft O-ring lower NBR
14 Plug NBR
15 Seal ring of adjusting screws NBR
16 Washer of adjusting screw stainless steel 304
17 Lock nut of adjusting screw stainless steel 304
18 Adjusting screw stainless steel 304
19 Piston die-cast aluminum alloy
20 Piston guide plate engineering plastic
21 Piston sliding ring engineering plastic
22 Piston O-ring NBR
23 Spring set spring steel
24 Cover O-ring NBR
25 End cap cast aluminum with polyester coating
26 Cover screw stainless steel 304
27 Stop screw stainless steel 304
28 Adapter carbon steel

Material sketch of DA double-acting pneumatic actuators





Technical parameters of pneumatic valve Elephant 4V320-10 220V

Name Value
Type of Pneumatic Valve Spool
Pneumatic Valve Model 4V320-10 220V
Operating Pressure, bar 1.5 ÷ 8
Supply Voltage, V 220 V
Actuation Frequency, cycles/sec 5


Especificaciones
  • País de origen
    China
  • Temperatura máxima permitida
    120 °C
  • Tipo de conexión
    compact flanged
  • Tipo de sello
    EPDM
  • Material del disco
    stainless steel AISI 316L

Reseñas (0)

Documentación
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullButterfly valve Elephant WBV1432E-2W-Fb-H

Pago y seguridad

Métodos de pago

    Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

    Variantes disponibles

    SKUConnection sizePressurePrecio DisponibilidadCantidad Añadir al carrito
    D050-62260DN4016 bar €338,80 Agotado
    D050-62290DN5016 bar €297,87 Agotado
    D050-62291DN6516 bar €303,83 Agotado
    D050-62292DN8016 bar €456,84 Agotado
    D050-62293DN10016 bar €422,72 Agotado
    D050-62294DN12516 bar €460,83 Agotado
    D050-62261DN15016 bar €569,63 Agotado
    D050-62262DN20016 bar €756,57 Agotado
    D050-62263DN25016 bar €1.087,66 Agotado
    D050-62264DN30016 bar €1.292,60 Agotado
