Vanne papillon d'eau Elephant WBV1632E-2W-Fb-H, matériau du corps - fo – Valve Elephant
Elephant  |  SKU: D050-53232

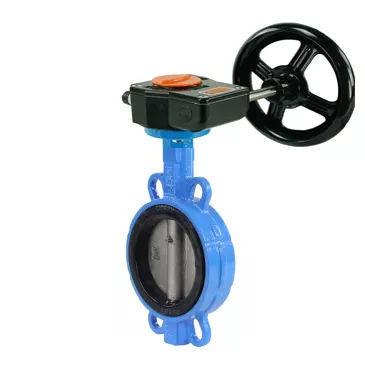

Vanne papillon d'eau Elephant WBV1632E-2W-Fb-H, matériau du corps - fonte QT450, matériau du disque - acier inoxydable AISI 316L, joint - EPDM, réducteur HAM RQN

€231,71
Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

Butterfly valves are designed for use as shut-off or regulating valves for controlling flows in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries.
Operating principle: The valves are opened and closed by turning the disk by 90°. Opening is done by turning the handle counterclockwise, closing - clockwise.

The HAM gearbox allows manual setting of the required positioning of the shut-off body by a quarter turn, acting as an alternative to pneumatic, electric or hydraulic quarter-turn actuators.





Technical parameters of Water Butterfly Valve Elephant WBV1632E-2W-Fb-H, body material - cast iron QT450, disk material - stainless steel AISI 316L, seal - EPDM, gearbox HAM RQN:

Gate type swivel disk
Diameter 40-300 mm
Nominal pressure 16 bar
Medium temperature -20 to +110°C
Application water supply, heat supply, chemical industry, oil and gas industry, food industry, pulp and paper industry
Connection type interflange
Control type Manual (handle, gearbox)
Sealing class A
Manufacturer's country China
Service life 10 years
Warranty 12 months.

Butterfly valves WBV1632E-2W-Fb-H, body material - cast iron QT450, disk material - stainless steel AISI 316L, seal - EPDM, gearbox HAM RQN





Dimensions and dimensions of butterfly valves Elephant WBV1632E-2W-Fb-H, body material - cast iron QT450, disk material - stainless steel AISI 316L, seal - EPDM, gearbox HAM RQN:

DN L, mm H, mm H1, mm D2, mm D1, mm n-d, mm
40 43 147 70 92 125 4-23
50 43 147 70 92 125 4-23
65 46 155 76 110 145 4-23
80 46 164 92 121 160 8-20
100 52 175 106 153 180 4-23
125 56 194 119 176 210 4-23
150 56 206 132 207 240 4-25
200 60 237 162 259 295 4-25
250 68 282 200 316 355 4-28
300 78 311 225 370 410 4-28

Sketch Butterfly valves Elephant WBV1632E-2W-Fb-H, body material - cast iron QT450, disk material - stainless steel AISI 316L, seal - EPDM, gearbox HAM RQN





Materials of butterfly valves Elephant WBV1632E-2W-Fb-H, body material - cast iron QT450, disk material - stainless steel AISI 316L, seal - EPDM, gearbox HAM RQN:

№ Part name Material
1 Body cast iron QT450
2 Disk 316L stainless steel
3 Seat seal EPDM + wear resistant material (siliclone+graphite)
4 Stem 2Cr13 steel

Sketch of parts and materials Butterfly valves WBV1632E-2W-Fb-H, body material - cast iron QT450, disk material - stainless steel AISI 316L, seal - EPDM, gearbox HAM RQN





Main technical data and characteristics HAM RQNx-xZ-x gearboxes:

Ambient temperature, ⁰C -30 to +120
Enclosure protection class IP67
Application for various industries where fluid flow control is required
Mounting horizontal/vertical
Stroke adjustment 0 - 90° (adjustable ±5°)
Connection standard ISO 5211

HAM gearboxes





Basic materials of HAM gearbox components:

№ Name Material
1 Bolt stainless steel 304
2 Index ABS plastic
3 Cover aluminum alloy
4 Sealing ring NBR70
5 Pin black steel
6 Worm gear ductile iron
7 Seal NBR70
8 Housing aluminum alloy
9 Adjusting bolt black steel
10 Gasket stainless steel 304
11 Adjusting nut stainless steel 304
12 Nut cover NBR70
13 Bearing powder steel
14 Worm shaft steel 45
15 Seal NBR70
16 Drive shaft stainless steel 304
17 Handwheel polyester coated carbon steel
18 Pin black steel

HAM sketch RQNx-xZ-x





Overall and mounting dimensions of HAM RQNx-xZ-x gearboxes:

Model HAM
RQN1-180Z-T40		 HAM
RQN2-300Z- T37		 HAM
RQN3-540Z- T36		 HAM
RQN4-675Z- T36		 HAM
RQN5-1500Z- T50
D, mm 80 100 120 142 175
D1, mm 70 90 102 125 140
D2, mm 50 70 70 102 102
n-M1 4-M6x10 4-M8x12 4-M8x10 4-M8x10 4-M8x10
n-M2 4-M8x12 4-M10x12 4-M10x15 4-M12x18 4-M16x24
S, mm 17x17 17x17 22x22 24x24 27x27
L, mm 115 130 150 180 220
L1, mm 50 58 65 80 95
L2, mm 42 50 60 60 78
H, mm 48 58 58 74 84
H1, mm 19 18 18 21 51
d1, mm 20 20 20 20 25
L3, mm 160 160 215 225 325
W, mm 140 200 250 300 400

HAM sketch RQNx-xZ-x





Technical data of HAM RQNx-xZ-x gearboxes:

Model HAM
RQN1-180Z-T40		 HAM
RQN2-300Z- T37		 HAM
RQN3-540Z- T36		 HAM
RQN4-675Z- T36		 HAM
RQN5-1500Z- T50
Gear ratio 40:1 37:1 36:1 36:1 50:1
Torque, Nm 180 300 540 675 1500
ISO flange type F05/F07 F07/F09 F07/F10 F10/F12 F10/F14
Weight, kg 1.2 2 2.8 4.8 11

Especificaciones
  • País de origen
    Chine
  • Temperatura máxima permitida
    110 °C
  • Tipo de conexión
    bride compacte
  • Entorno operativo
    Water, Steam, Aggressive Media, Abrasive Media
  • Tipo de sello
    EPDM
  • Material del disco
    acier inoxydable AISI 316L
  • Interruptores de límite
    Non

Reseñas (0)

Documentación
nullQuarter turn gearbox ELEPHANT HAM RQNx-xZ-x
nullButterfly valve for abrasive media Elephant WBV1632E-2W-Fb-H DN40-200 16 bar cast iron interflanged with handle

Pago y seguridad

Métodos de pago

    Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

    Variantes disponibles

    SKUTaille de la connexionPressionPrecio DisponibilidadCantidad Añadir al carrito
    D050-53232DN10016 bars €231,71 Agotado
    D050-53233DN12516 bars €309,30 Agotado
    D050-53234DN15016 bars €395,52 Agotado
    D050-53235DN20016 bars €531,05 Agotado
    D050-53229DN5016 bars €194,64 Agotado
    D050-53230DN6516 bars €204,24 Agotado
    D050-53231DN8016 bars €219,38 Agotado
