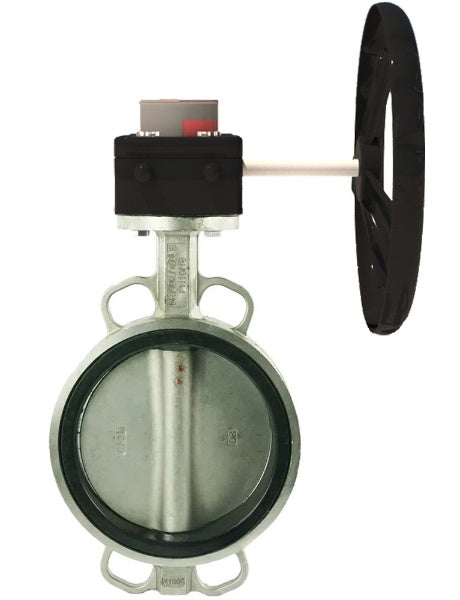

Vanne papillon d'eau Elephant WBV3131E-2W-Fb-H, matériau du corps - Acier inoxydable AISI 304, matériau du disque - Acier inoxydable AISI 304, joint - EPDM, réducteur HGB RQN
Vanne papillon d'eau Elephant WBV3131E-2W-Fb-H, matériau du corps - Acier inoxydable AISI 304, matériau du disque - Acier inoxydable AISI 304, joint - EPDM, réducteur HGB RQN - DN100 / 16 bars está agotado y se enviará tan pronto como vuelva a estar disponible.
No se ha podido cargar la disponibilidad de recogida
Entrega y envío
Entrega y envío
El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.
Descripción
Descripción
The butterfly valve is designed to be used as a shut-off or control valve to control flows in heat supply systems, water supply, in technological processes in the food, chemical, oil and gas, pulp and paper and other industries.
Operating principle: The valves open and close by turning the disk by 90°. Opening is done by turning the handle counterclockwise, closing - clockwise.
The Elephant HGB reducer allows you to manually set the required positioning of the shut-off element by a quarter of a turn, acting as an alternative to pneumatic, electric or hydraulic quarter-turn actuators. Suitable for ball valves, butterfly valves, valves with a rotation angle of 90°, as well as for controlling air dampers.
Technical characteristics of butterfly valves Elephant WBV3131E-2W-Fb DN50-300 PN16, stainless steel 304, EPDM:
| Characteristic | Meaning |
| Shutter type | rotary disc |
| Diameter | 50-300 mm |
| Nominal pressure | 16 bar |
| Working environment temperature | from -20 to +120°C |
| Application | water supply, heat supply, chemical industry, oil and gas industry, food industry, pulp and paper industry |
| Connection type | interflange |
| Control type | Manual (handle, gearbox) |
| Sealing class | A |
| Service life | 10 years |
| Guarantee | 12 months |
Reducers Elephant HGB RQN
Technical characteristics of Elephant HGB RQN gearboxes:
| Characteristic | Meaning |
| Working environment temperature | from -30 to +120 °C |
| Application | water supply, heat supply, chemical industry, oil and gas industry, food industry, pulp and paper industry |
| Connection type | ISO 5211 |
Sketch of dimensions of butterfly valves Elephant WBV3131E-2W-Fb DN50-300 PN16, stainless steel 304, EPDM
Overall and installation dimensions of butterfly valves Elephant WBV3131V-2W-Fb DN50-300 PN16, stainless steel 304, VITON:
| Diameter | A, mm | B, mm | C, mm | PCD, mm | ØD, mm | H, mm | Q° |
| DN50 | 72.5 | 130.5 | 43 | 125 | 19 | 220 | 45 |
| DN65 | 77.5 | 146.5 | 46 | 145 | 19 | 220 | 45 |
| DN80 | 92 | 156 | 46 | 160 | 19 | 220 | 22.5 |
| DN100 | 109 | 168.5 | 52 | 180 | 19 | 260 | 22.5 |
| DN125 | 127 | 190.5 | 56 | 210 | 19 | 260 | 22.5 |
| DN150 | 141 | 213.5 | 56 | 240 | 23 | 260 | 22.5 |
| DN200 | 166 | 246.5 | 60 | 295 | 23 | - | 15 |
| DN250 | 203 | 283 | 68 | 355 | 28 | - | 15 |
| DN300 | 236 | 318 | 78 | 410 | 28 | - | 15 |
Sketch of dimensions of gearboxes Elephant HGBF RQN
Overall and installation dimensions of Elephant HGBF RQN gearboxes:
| Model | A, mm | B, mm | C, mm | D, mm | E, mm | F, mm | H, mm | d1, mm | D2, mm | D3, mm |
| HGB-1 | 165 | 127 | 84 | 66 | 12 | 47 | 73 | 35 | 81 | 50/70 |
| HGB-2 | 185 | 142 | 102 | 79 | 12 | 52 | 78 | 42 | 92 | 70(89) |
| HGB-3 | 250 | 190 | 140 | 112 | 16 | 68 | 108 | 55 | 125 | 70/102/125 |
| HGB-4 | 300 | 220 | 164 | 120 | 20 | 71 | 111 | 70 | 140 | 102/140(125) |
Sketch of materials of butterfly valves Elephant WBV3131E-2W-Fb DN50-300 PN16, stainless steel 304, EPDM
Materials of parts of butterfly valves Elephant WBV3131E-2W-Fb DN50-300 PN16, stainless steel 304, EPDM:
| No. | Part name | Material |
| 1 | Frame | stainless steel 304 |
| 2 | Disk | stainless steel 304 |
| 3 | Saddle seal | Viton |
| 4 | Stock | Stainless steel SS 416 |
| 5 | Lever | carbon steel |
Sketch of gearboxes Elephant HGBF RQN
Design of Elephant HGBF RQN gearboxes:
| No. | Name | Material |
| 1 | Transparent indicator cover | PC Plycarton resin |
| 2 | Screw | steel 304 |
| 3 | Screw | steel 304 |
| 4 | Lid | aluminum ADC 12 |
| 5 | Worm gear reducer | cast iron QT450 |
| 6 | Adjusting screw | steel 304 |
| 7 | Rack | steel 45 |
| 8 | Case | butadiene-acrylonityl rubber |
| 9 | Sleeve | PZ2175 based on ketones |
| 10 | Bearing | alloy steel |
| 11 | Frame | aluminum ADC 12 |
| 12 | Bearing | alloy steel |
| 13 | Seal | rubber |
| 14 | Washer | steel 304 |
| 15 | Screw | steel 304 |
| 16 | Axis | steel 45 |
| 17 | Limit switch | - |
| 18 | Sealing ring | butadiene-acrylonityl rubber |
Especificaciones
Especificaciones
-
País de origen
-
Temperatura máxima permitida
-
Tipo de conexión
-
Entorno operativoWater, Air, Neutral Media
-
Tipo de sello
-
Material del disco
-
Interruptores de límite
