Elephant | SKU: D050-60354

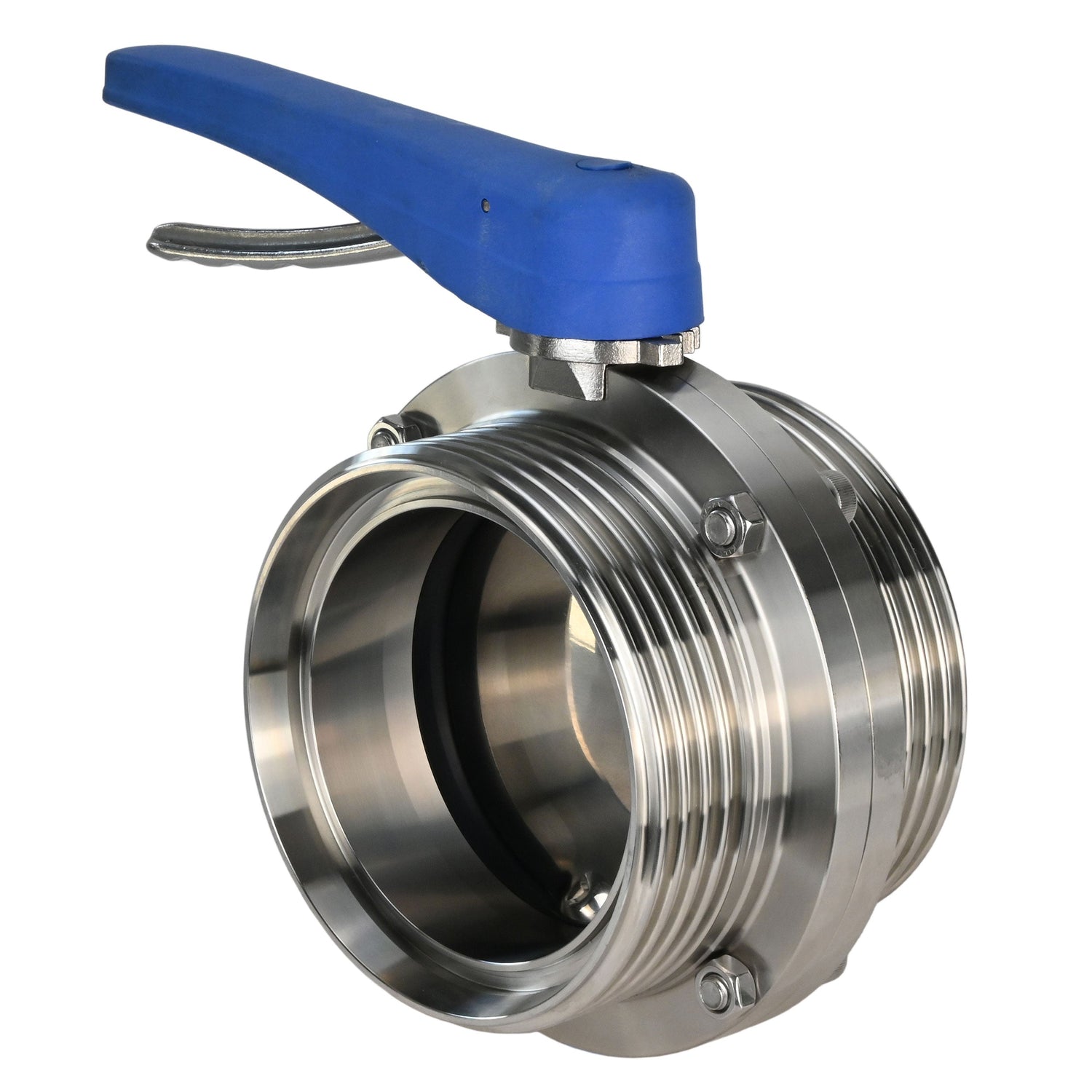

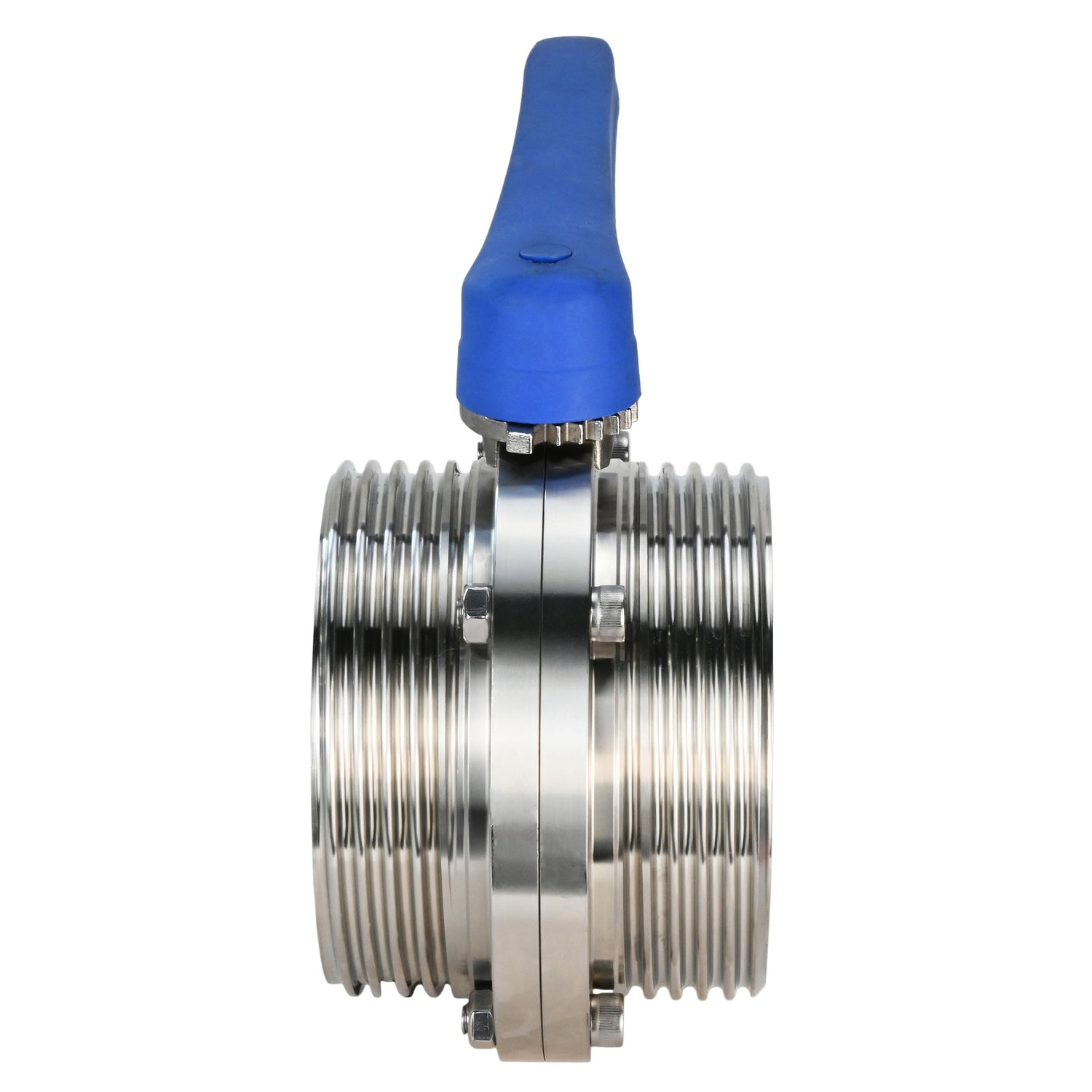

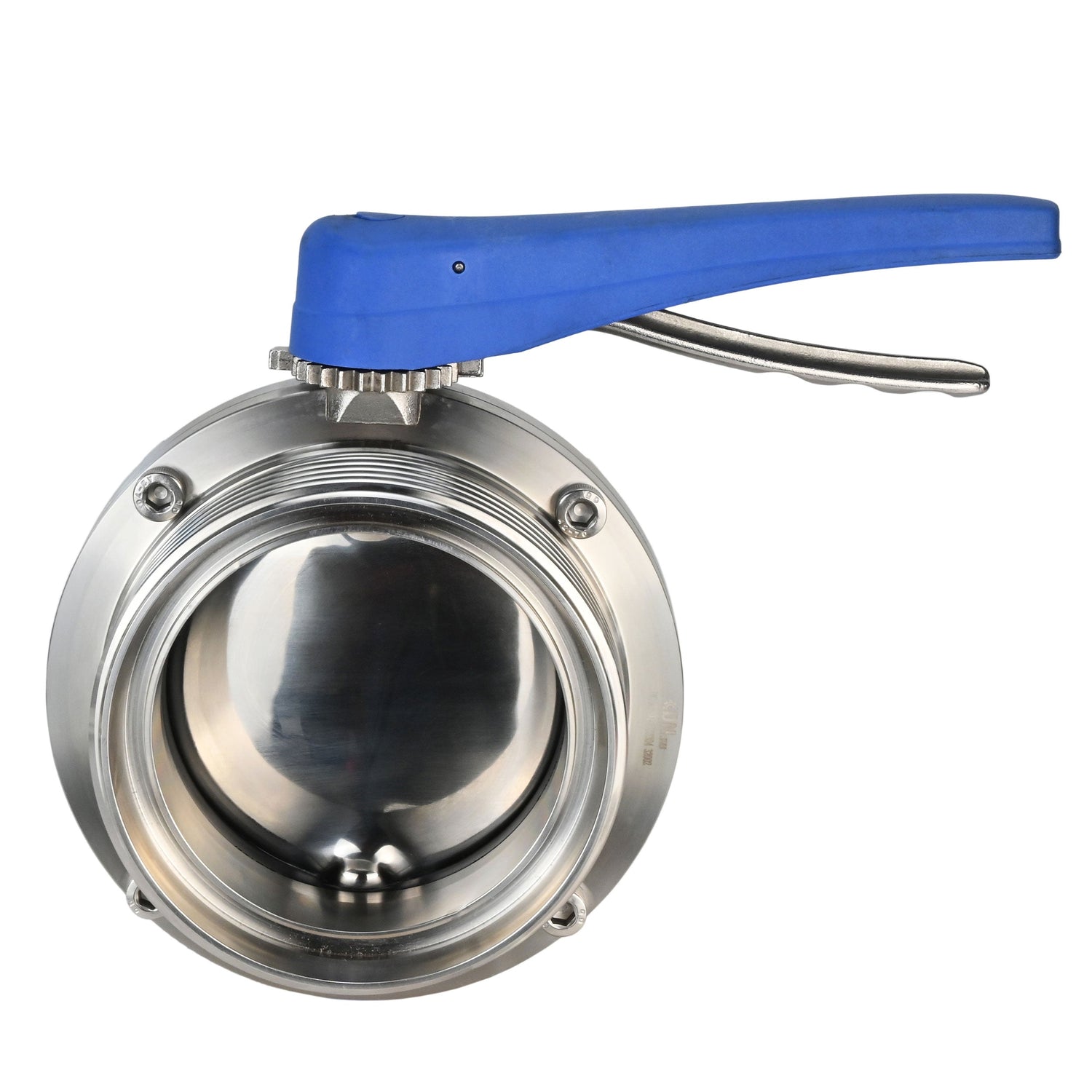

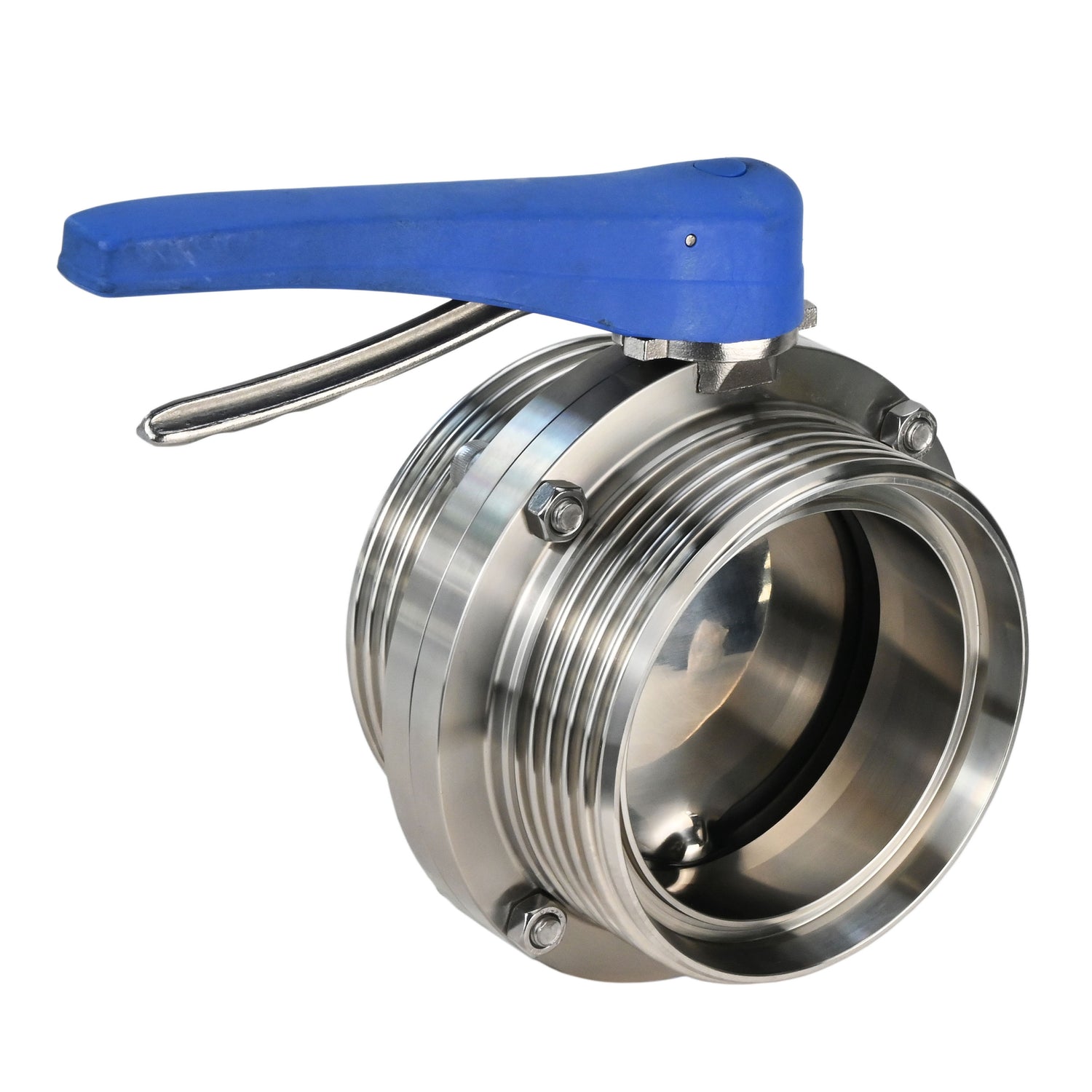

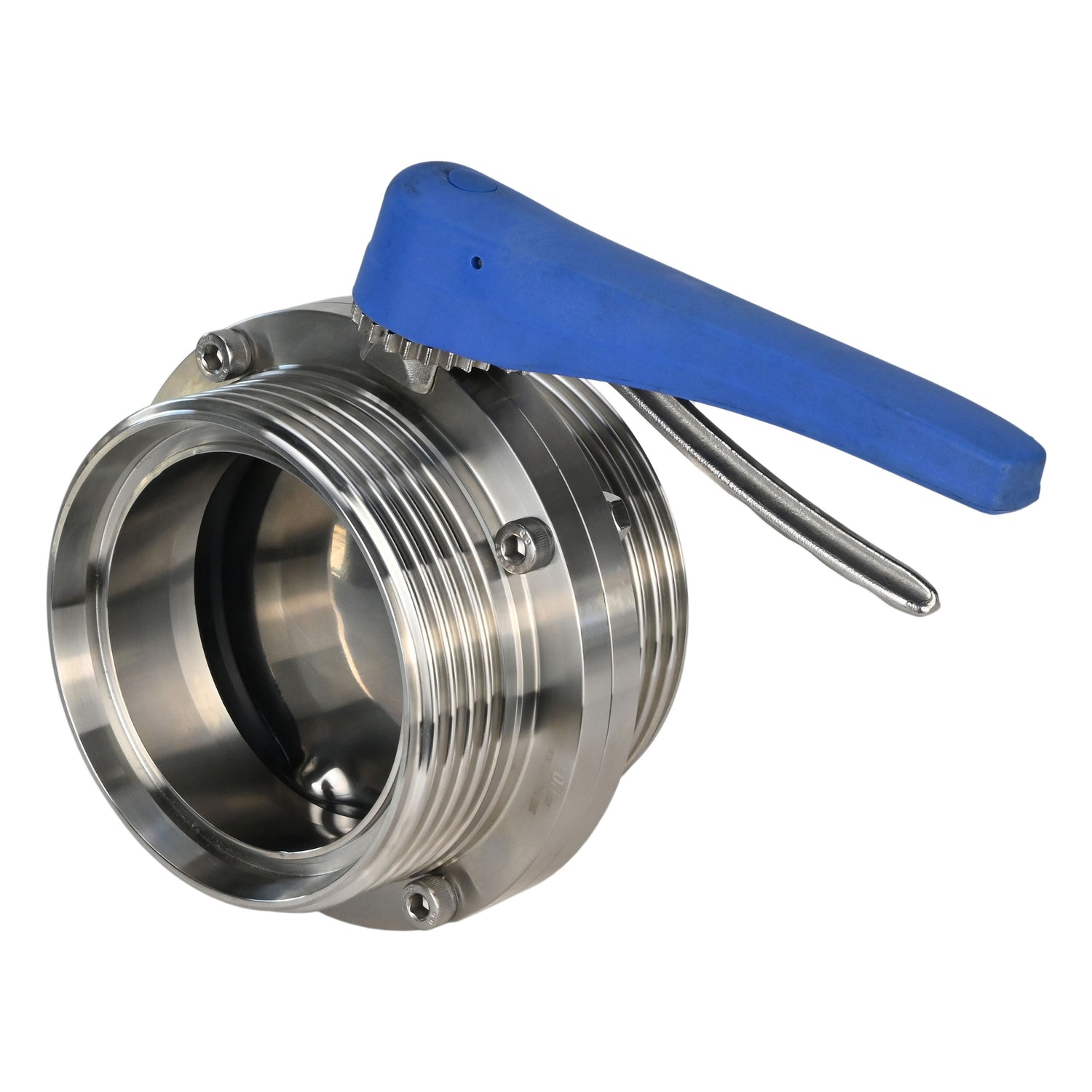

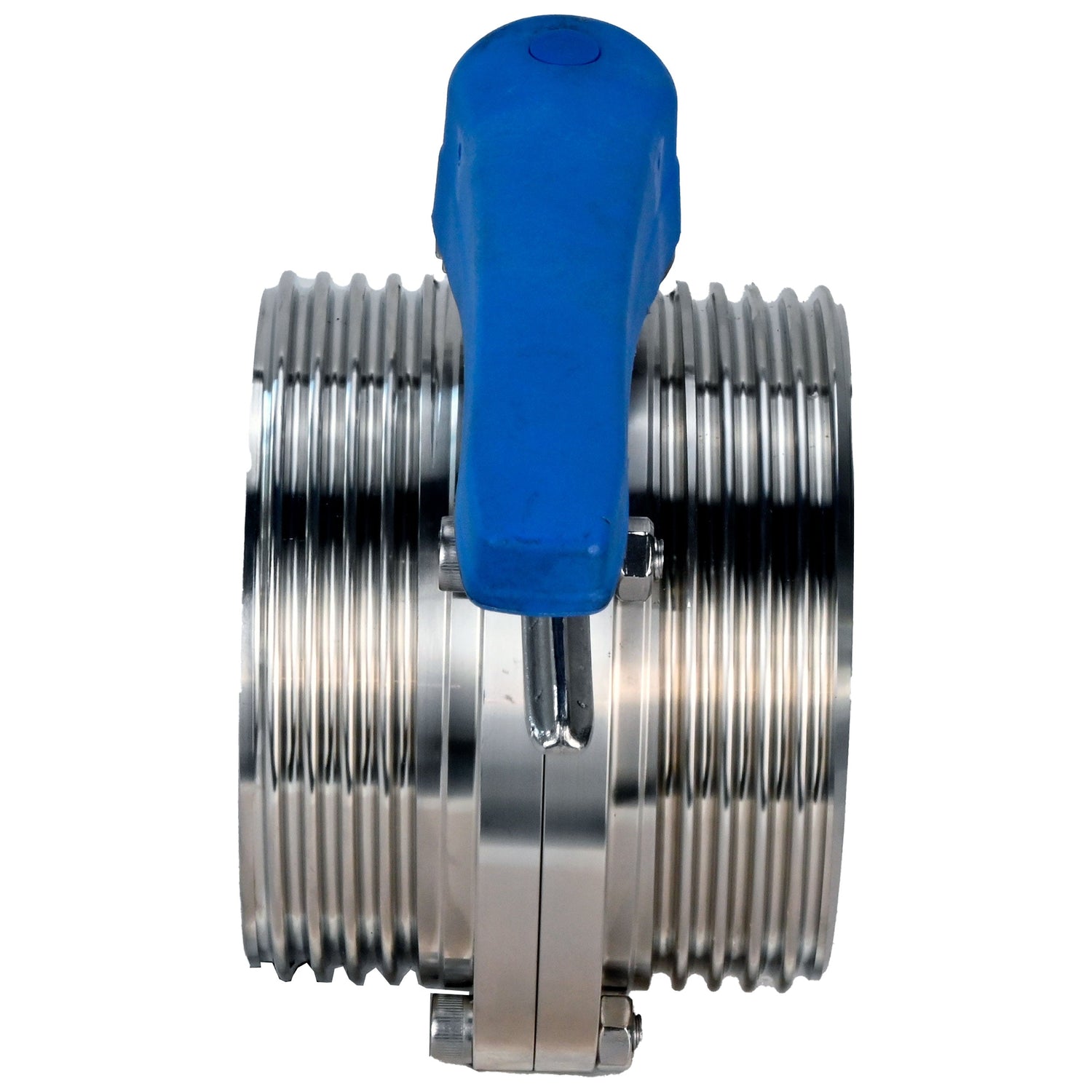

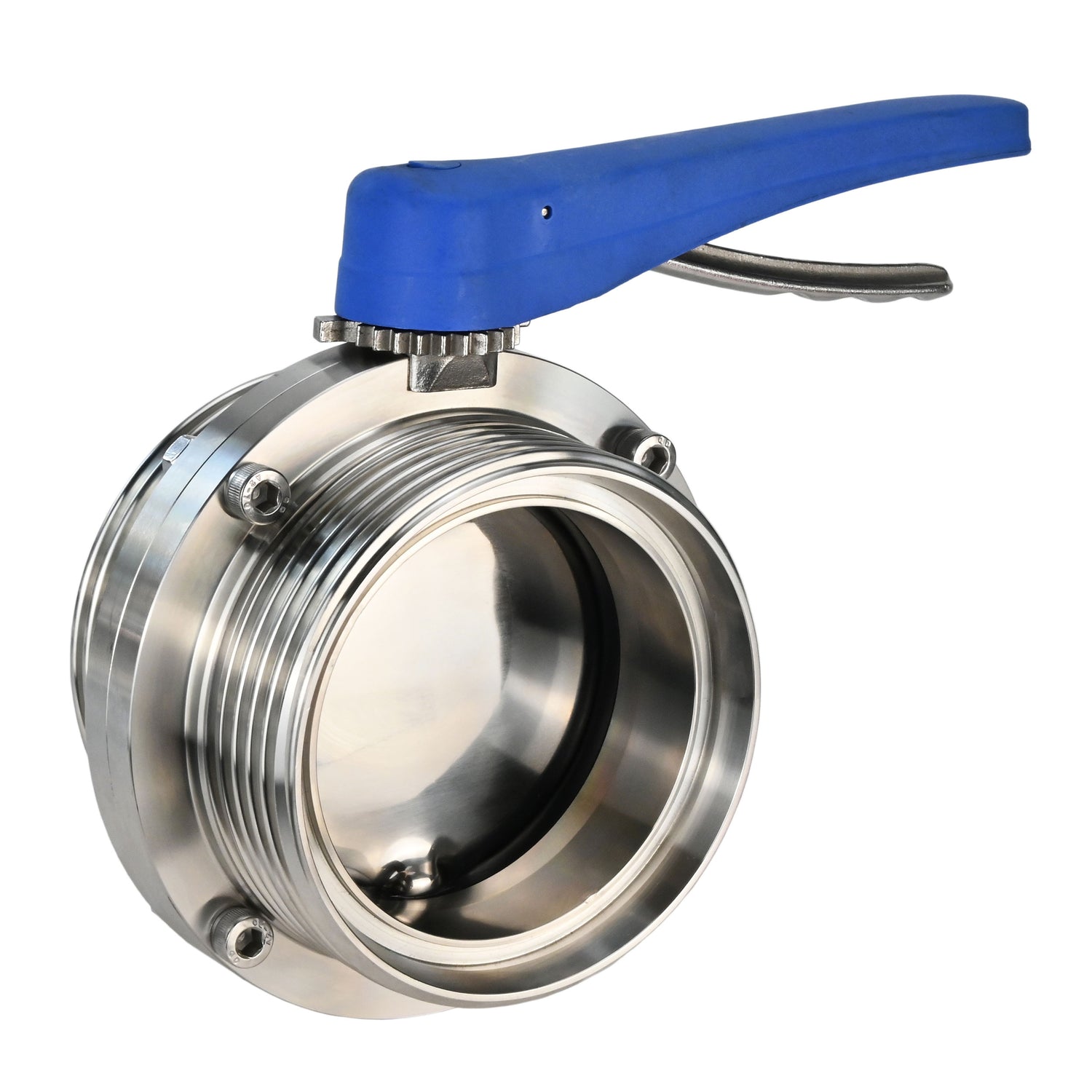

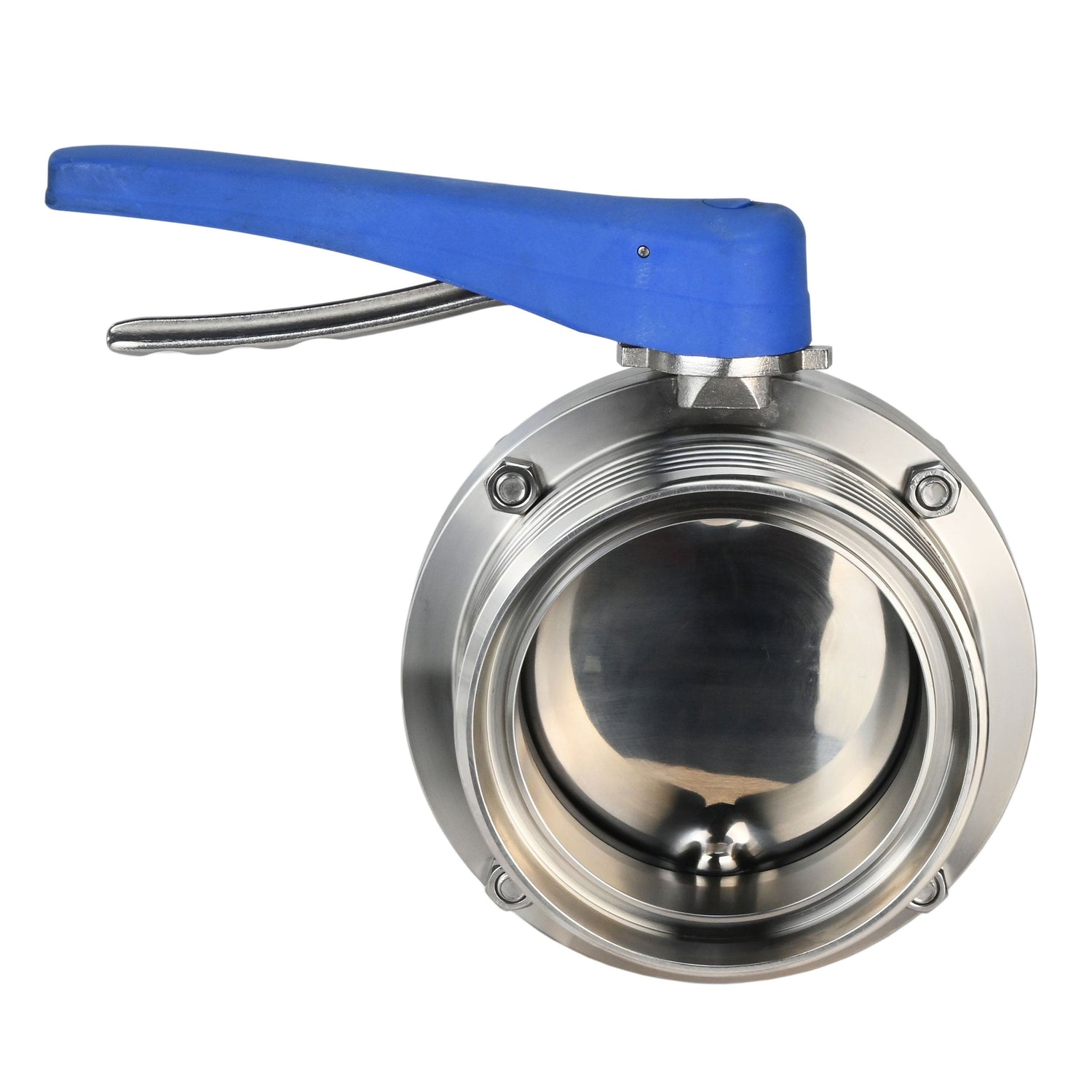

Vanne papillon d'eau Elephant WBV3131E-2W-TH, matériau du corps - acier inoxydable de qualité alimentaire 304, matériau du disque - acier inoxydable AISI 304, joint - EPDM, fileté, avec poignée

€126,08

Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Taille de la connexion

Pression

Variantes del producto

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

The rotary disc valve is designed for use as a shut-off or control valve for flow control in heat supply systems, water supply systems, in technological processes in the food, chemical, oil and gas, pulp and paper and other industries. Operating principle: The valves open and close by turning the disc by 90°. Opening is done by turning the handle counterclockwise, closing - clockwise.

Technical characteristics of butterfly valves Elephant WBV3131E-2W-T-H, body material - food grade stainless steel 304, disk material - Stainless steel AISI 304, seal - EPDM, threaded, with handle

Characteristic	Meaning
Shutter type	rotary disc
Diameter	15-100 mm
Nominal pressure	10 bar
Working environment temperature	from -20 to +135°C
Application	Food industry
Connection type	for welding
Control type	Manual (handle, gearbox)
Sealing class	A
Guarantee	12 months

Sketch of dimensions of butterfly valves Elephant WBV3131E-2W-T-H, body material - food grade stainless steel 304, disk material - Stainless steel AISI 304, seal - EPDM, threaded, with handle

Overall and installation dimensions of butterfly valves Elephant WBV3131E-2W-T-H, body material - food grade stainless steel 304, disk material - Stainless steel AISI 304, seal - EPDM, threaded, with handle

Diameter	D, mm	G, mm	D1, mm	A, mm	H, mm	J, mm	K, mm
DN15	15	Rd34x1/8	78	66	86	126	8x8
DN20	19	Rd44x1/6	78	66	86	126	8x8
DN25	25	Rd52x1/6	78	66	86	126	8x8
DN32	31	Rd58x1/6	86	70	90	126	8x8
DN40	37	Rd65x1/6	90	74	92	126	8x8
DN50	49	Rd78x1/6	106	76	104	133	10x10
DN65	66	Rd95x1/6	124	80	113	144	10x10
DN80	81	Rd110x1/4	139	84	123.5	160	10x10
DN100	100	Rd130x1/4	159	104	133.5	160	10x10

Materials of parts of butterfly valves Elephant WBV3131E-2W-T-H, body material - food grade stainless steel 304, disk material - Stainless steel AISI 304, seal - EPDM, threaded, with handle

№	Part Name	Material
1	Body	Stainless steel AISI 304
2	Rotary assembly	Stainless steel AISI 304
3	Disc	Stainless steel AISI 304
4	Seat seal	EPDM or Silicon
5	Nut	Steel A2~70
6	Bolt	Steel A2~70
7	Plug	ABS plastic
8	Handle	Polyamide plastic

Sketch of materials of butterfly valves Elephant WBV3131E-2W-T-H, body material - food grade stainless steel 304, disk material - Stainless steel AISI 304, seal - EPDM, threaded, with handle

Especificaciones

País de origen

Chine
Temperatura máxima permitida

135 °C
Tipo de conexión

Fileté
Entorno operativo

Water, Steam, Neutral Media
Tipo de sello

EPDM
Material del disco

Acier inoxydable AISI 304
Interruptores de límite

Non

Reseñas (0)

Documentación

Butterfly valve Elephant WBV3131x-2W-T-H

Pago y seguridad

Métodos de pago

Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

Variantes disponibles

SKU	Taille de la connexion	Pression	Precio	Disponibilidad	Cantidad
D050-60354	DN100	10 bars	€126,08	Agotado	Qty
D050-60346	DN15	10 bars	€44,93	Agotado	Qty
D050-60347	DN20	10 bars	€45,79	Agotado	Qty
D050-60348	DN25	10 bars	€46,64	Agotado	Qty
D050-60349	DN32	10 bars	€47,23	Agotado	Qty
D050-60350	DN40	10 bars	€50,72	Agotado	Qty
D050-60351	DN50	10 bars	€72,69	Agotado	Qty
D050-60352	DN65	10 bars	€109,64	Agotado	Qty
D050-60353	DN80	10 bars	€116,28	Agotado	Qty
