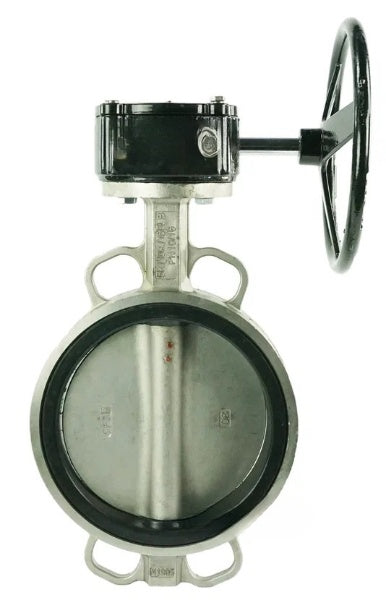

Vanne papillon d'eau Elephant WBV3131N-2W-Fb-H, matériau du corps - Acier inoxydable AISI 304, matériau du disque - Acier inoxydable AISI 304, joint - NBR, réducteur RDN RQN
Vanne papillon d'eau Elephant WBV3131N-2W-Fb-H, matériau du corps - Acier inoxydable AISI 304, matériau du disque - Acier inoxydable AISI 304, joint - NBR, réducteur RDN RQN - DN100 / 16 bars está agotado y se enviará tan pronto como vuelva a estar disponible.
No se ha podido cargar la disponibilidad de recogida
Entrega y envío
Entrega y envío
El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.
Descripción
Descripción
The butterfly valve is designed for use as a shut-off or control valve to control flows in heat supply systems, water supply systems, in technological processes in the food, chemical, oil and gas, pulp and paper and other industries.
Operating principle: The valves open and close by turning the disk by 90°. Opening is done by turning the handle counterclockwise, closing - clockwise.
The Elephant reducer allows you to manually set the required positioning of the shut-off element by a quarter turn, acting as an alternative to pneumatic, electric or hydraulic quarter-turn drives.
Technical characteristics of butterfly valves Elephant WBV3131N-2W-Fb DN50-300 PN16, stainless steel 304, NBR:
| Characteristic | Meaning |
| Shutter type | rotary disc |
| Diameter | 50-300 mm |
| Nominal pressure | 16 bar |
| Working environment temperature | from -10 to +90°C |
| Application | water supply, heat supply, chemical industry, oil and gas industry, food industry, pulp and paper industry |
| Connection type | interflange |
| Control type | Manual (handle, gearbox) |
| Sealing class | A |
| Service life | 10 years |
| Guarantee | 12 months |
Reducers Elephant RDN RQN
Technical characteristics of Elephant RDN RQN gearboxes:
| Characteristic | Meaning |
| Working environment temperature | from -40 to +120 °C |
| Application | water supply, heat supply, chemical industry, oil and gas industry, food industry, pulp and paper industry |
| Connection type | ISO 5211 |
Sketch of dimensions of butterfly valves Elephant WBV3131N-2W-Fb DN50-300 PN16, stainless steel 304, NBR
Overall and installation dimensions of butterfly valves Elephant WBV3131N-2W-Fb DN50-300 PN16, stainless steel 304, NBR:
| Diameter | A, mm | B, mm | C, mm | PCD, mm | ØD, mm | H, mm | Q° |
| DN50 | 72.5 | 130.5 | 43 | 125 | 19 | 220 | 45 |
| DN65 | 77.5 | 146.5 | 46 | 145 | 19 | 220 | 45 |
| DN80 | 92 | 156 | 46 | 160 | 19 | 220 | 22.5 |
| DN100 | 109 | 168.5 | 52 | 180 | 19 | 260 | 22.5 |
| DN125 | 127 | 190.5 | 56 | 210 | 19 | 260 | 22.5 |
| DN150 | 141 | 213.5 | 56 | 240 | 23 | 260 | 22.5 |
| DN200 | 166 | 246.5 | 60 | 295 | 23 | - | 15 |
| DN250 | 203 | 283 | 68 | 355 | 28 | - | 15 |
| DN300 | 236 | 318 | 78 | 410 | 28 | - | 15 |
Sketch of the dimensions of the gearboxes Elephant RDN RQN
Overall and installation dimensions of Elephant RDN RQN gearboxes:
| Model | A, mm | B, mm | ØC, mm | D, mm | J, mm | G, mm | T, mm | ØF, mm | 4M, mm | HxH, mm |
| RDN-1 | 170 | 130 | 160 | 100 | 45 | 120 | 50 | 50 | 4-M8 | 9x9 |
| RDN-2 | 170 | 130 | 160 | 100 | 45 | 120 | 50 | 50 | 4-M8 | 11x11 |
| RDN-3 | 170 | 130 | 160 | 100 | 45 | 120 | 50 | 50 | 4-M8 | 14x14 |
| RDN-4 | 240 | 160 | 260 | 130 | 55 | 150 | 70 | 100 | 4-M10 | 17x17 |
| RDN-5 | 240 | 160 | 260 | 130 | 55 | 150 | 70 | 100 | 4-M12 | 22x22 |
Sketch of materials of butterfly valves Elephant WBV3131N-2W-Fb DN50-300 PN16, stainless steel 304, NBR
Materials of parts of butterfly valves Elephant WBV3131N-2W-Fb DN50-300 PN16, stainless steel 304, NBR:
| No. | Part name | Material |
| 1 | Frame | stainless steel 304 |
| 2 | Disk | stainless steel 304 |
| 3 | Saddle seal | PTFE |
| 4 | Stock | Stainless steel SS 416 |
| 5 | Lever | carbon steel |
Especificaciones
Especificaciones
-
País de origen
-
Temperatura máxima permitida
-
Tipo de conexión
-
Entorno operativoWater, Oils, Hydrocarbons
-
Tipo de sello
-
Material del disco
-
Interruptores de límite
