Elephant | SKU: D050-41117

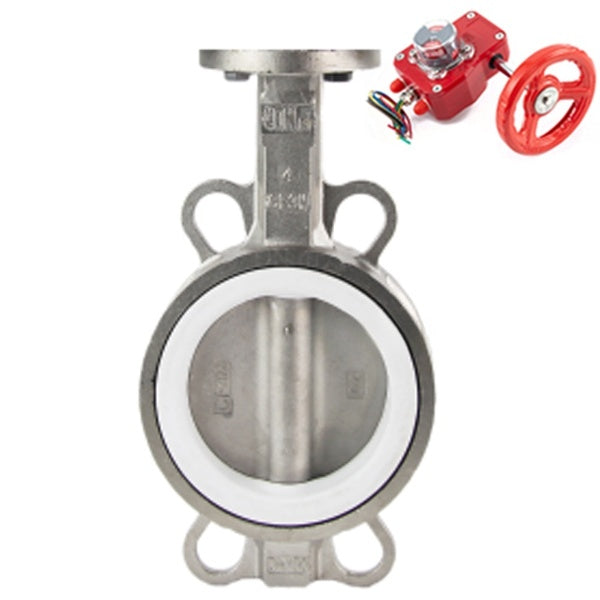

Vanne papillon d'eau Elephant WBV3131P-2W-Fb-H, matériau du corps - Acier inoxydable AISI 304, matériau du disque - Acier inoxydable AISI 304, joint - PTFE, réducteur avec HGBF RQN

€300,81

Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Taille de la connexion

Pression

Variantes del producto

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

The butterfly valve is designed to be used as a shut-off or control valve to control flows in heat supply systems, water supply, in technological processes in the food, chemical, oil and gas, pulp and paper and other industries.
Operating principle: The valves open and close by turning the disk by 90°. Opening is done by turning the handle counterclockwise, closing - clockwise.
The Elephant HGBF reducer allows you to manually set the required positioning of the shut-off element by a quarter of a turn, acting as an alternative to pneumatic, electric or hydraulic quarter-turn actuators. Suitable for ball valves, butterfly valves, valves with a rotation angle of 90°, as well as for controlling air dampers.

Technical characteristics of butterfly valves Elephant WBV3131P-2W-Fb DN50-300 PN16, stainless steel 304, PTFE:

Characteristic	Meaning
Shutter type	rotary disc
Diameter	50-300 mm
Nominal pressure	16 bar
Working environment temperature	from -10 to +180°C
Application	water supply, heat supply, chemical industry, oil and gas industry, food industry, pulp and paper industry
Connection type	interflange
Control type	Manual (handle, gearbox)
Sealing class	A
Service life	10 years
Guarantee	12 months

Technical characteristics of Elephant HGBF RQN gearboxes:

Characteristic	Meaning
Working environment temperature	from -30 to +120 °C
Application	water supply, heat supply, chemical industry, oil and gas industry, food industry, pulp and paper industry
Connection type	ISO 5211

Sketch of dimensions of butterfly valves Elephant WBV3131P-2W-Fb DN50-300 PN16, stainless steel 304, PTFE

Overall and installation dimensions of butterfly valves Elephant WBV3131P-2W-Fb DN50-300 PN16, stainless steel 304, PTFE:

Diameter	A, mm	B, mm	C, mm	PCD, mm	ØD, mm	H, mm	Q°
DN50	72.5	130.5	43	125	19	220	45
DN65	77.5	146.5	46	145	19	220	45
DN80	92	156	46	160	19	220	22.5
DN100	109	168.5	52	180	19	260	22.5
DN125	127	190.5	56	210	19	260	22.5
DN150	141	213.5	56	240	23	260	22.5
DN200	166	246.5	60	295	23	-	15
DN250	203	283	68	355	28	-	15
DN300	236	318	78	410	28	-	15

Sketch of dimensions of gearboxes Elephant HGBF RQN

Overall and installation dimensions of Elephant HGBF RQN gearboxes:

Model	A, mm	B, mm	C, mm	D, mm	E, mm	F, mm	H, mm	d1, mm	D2, mm	D3, mm
HGB-1	165	127	84	66	12	47	73	35	81	50/70
HGB-2	185	142	102	79	12	52	78	42	92	70(89)
HGB-3	250	190	140	112	16	68	108	55	125	70/102/125
HGB-4	300	220	164	120	20	71	111	70	140	102/140(125)

Sketch of materials of butterfly valves Elephant WBV3131P-2W-Fb DN50-300 PN16, stainless steel 304, PTFE

Materials of parts of butterfly valves Elephant WBV3131P-2W-Fb DN50-300 PN16, stainless steel 304, PTFE:

No.	Part name	Material
1	Frame	stainless steel 304
2	Disk	stainless steel 304
3	Saddle seal	PTFE
4	Stock	Stainless steel SS 416
5	Lever	carbon steel

Sketch of gearboxes Elephant HGBF RQN

Design of Elephant HGBF RQN gearboxes:

No.	Name	Material
1	Transparent indicator cover	PC Plycarton resin
2	Screw	steel 304
3	Screw	steel 304
4	Lid	aluminum ADC 12
5	Worm gear reducer	cast iron QT450
6	Adjusting screw	steel 304
7	Rack	steel 45
8	Case	butadiene-acrylonityl rubber
9	Sleeve	PZ2175 based on ketones
10	Bearing	alloy steel
11	Frame	aluminum ADC 12
12	Bearing	alloy steel
13	Seal	rubber
14	Washer	steel 304
15	Screw	steel 304
16	Axis	steel 45
17	Limit switch	-
18	Sealing ring	butadiene-acrylonityl rubber

Especificaciones

País de origen

Chine
Temperatura máxima permitida

180 °C
Tipo de conexión

bride compacte
Entorno operativo

Water, Acids, Alkalis
Tipo de sello

PTFE
Material del disco

Acier inoxydable AISI 304
Interruptores de límite

Non

Reseñas (0)

Documentación

Quarter-turn gearbox ELEPHANT HGBF RQNx-xZ with visual position indicator and feedback sensor

Pago y seguridad

Métodos de pago

Su información de pago se procesa de forma segura. No almacenamos los datos de su tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

Variantes disponibles

SKU	Taille de la connexion	Pression	Precio	Disponibilidad	Cantidad
D050-41117	DN100	16 bars	€300,81	Agotado	Qty
D050-41118	DN125	16 bars	€407,57	Agotado	Qty
D050-41119	DN150	16 bars	€453,15	Agotado	Qty
D050-41120	DN200	16 bars	€756,81	Agotado	Qty
D050-41121	DN250	16 bars	€1.093,37	Agotado	Qty
D050-41114	DN50	16 bars	€180,77	Agotado	Qty
D050-41115	DN65	16 bars	€211,91	Agotado	Qty
D050-41116	DN80	16 bars	€250,76	Agotado	Qty
