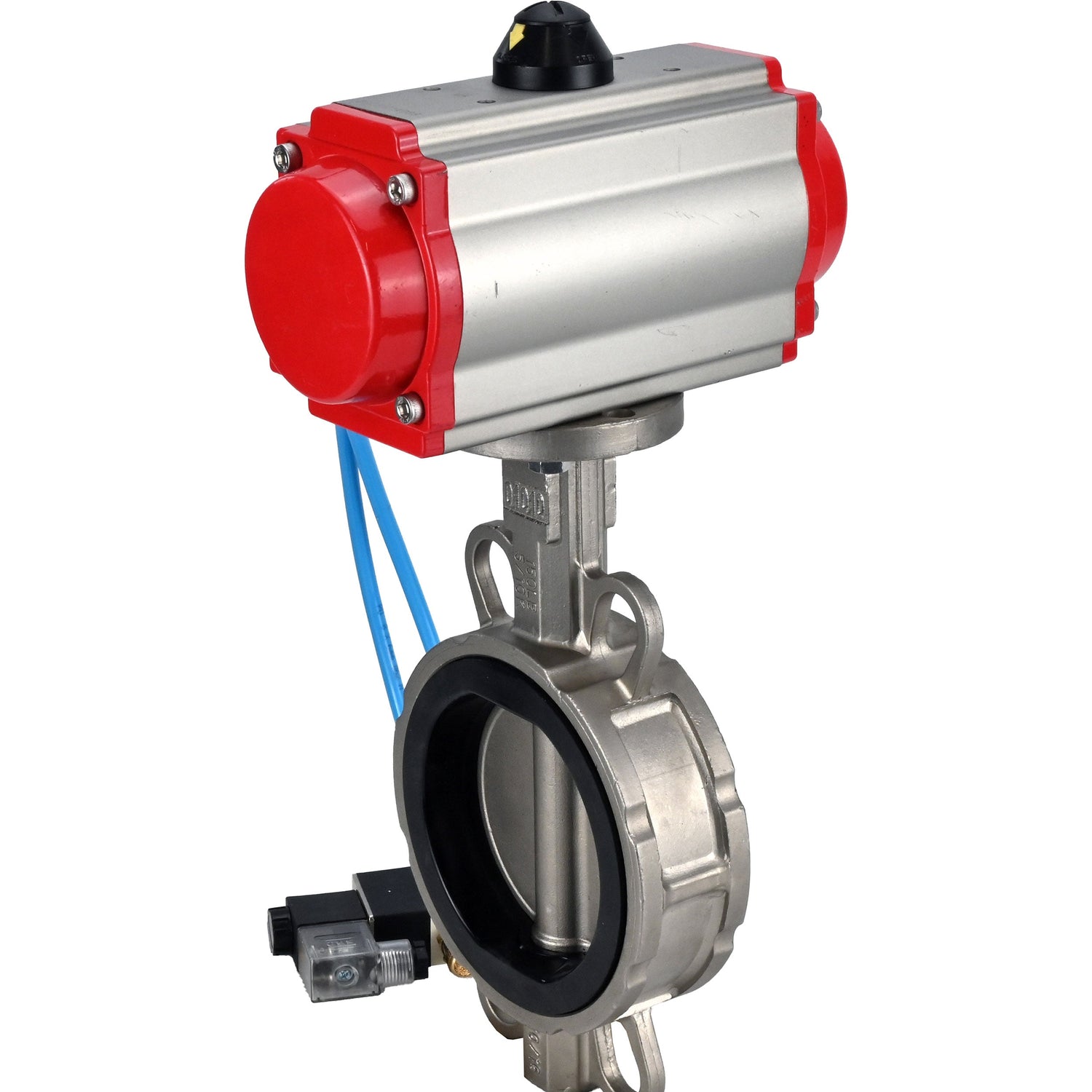

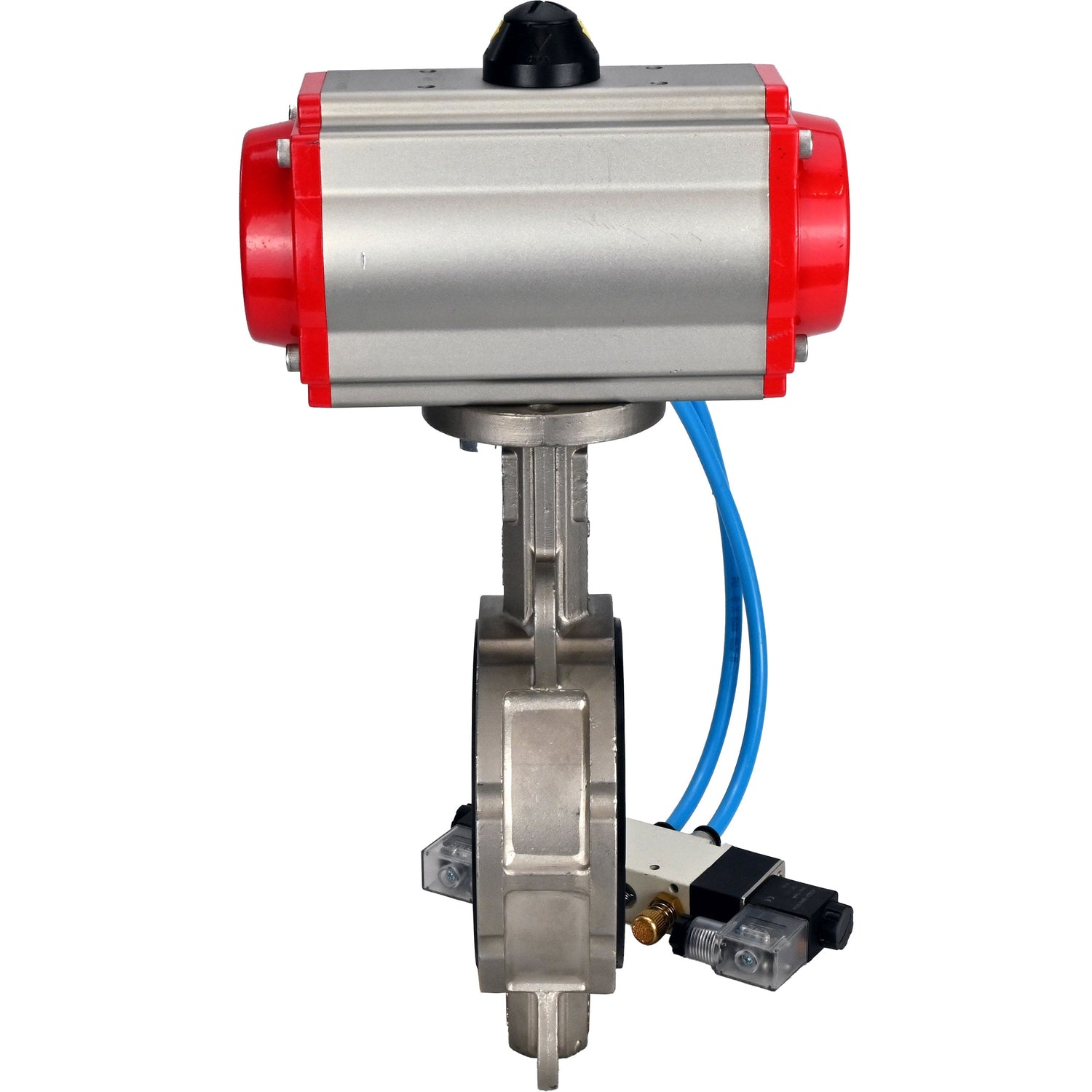

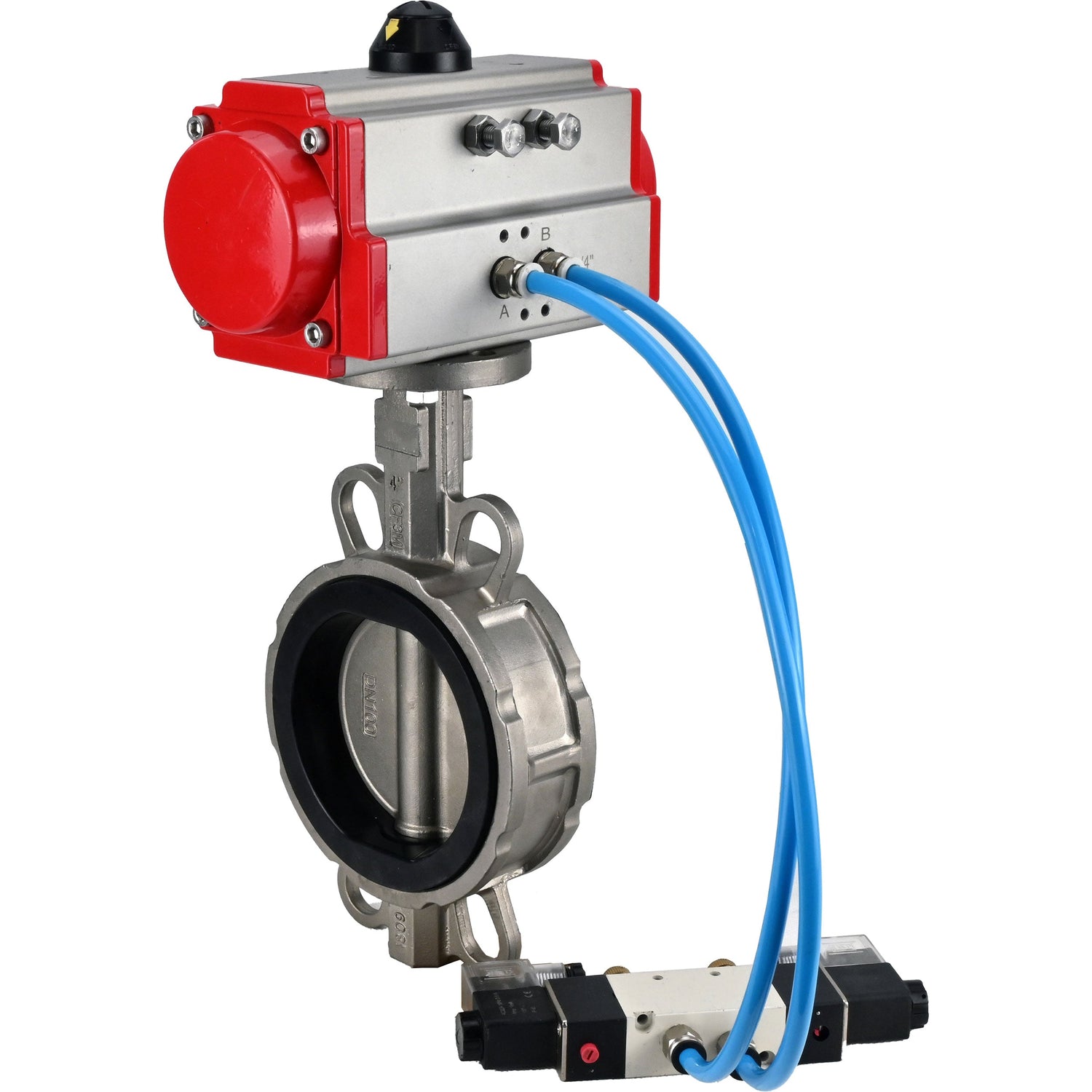

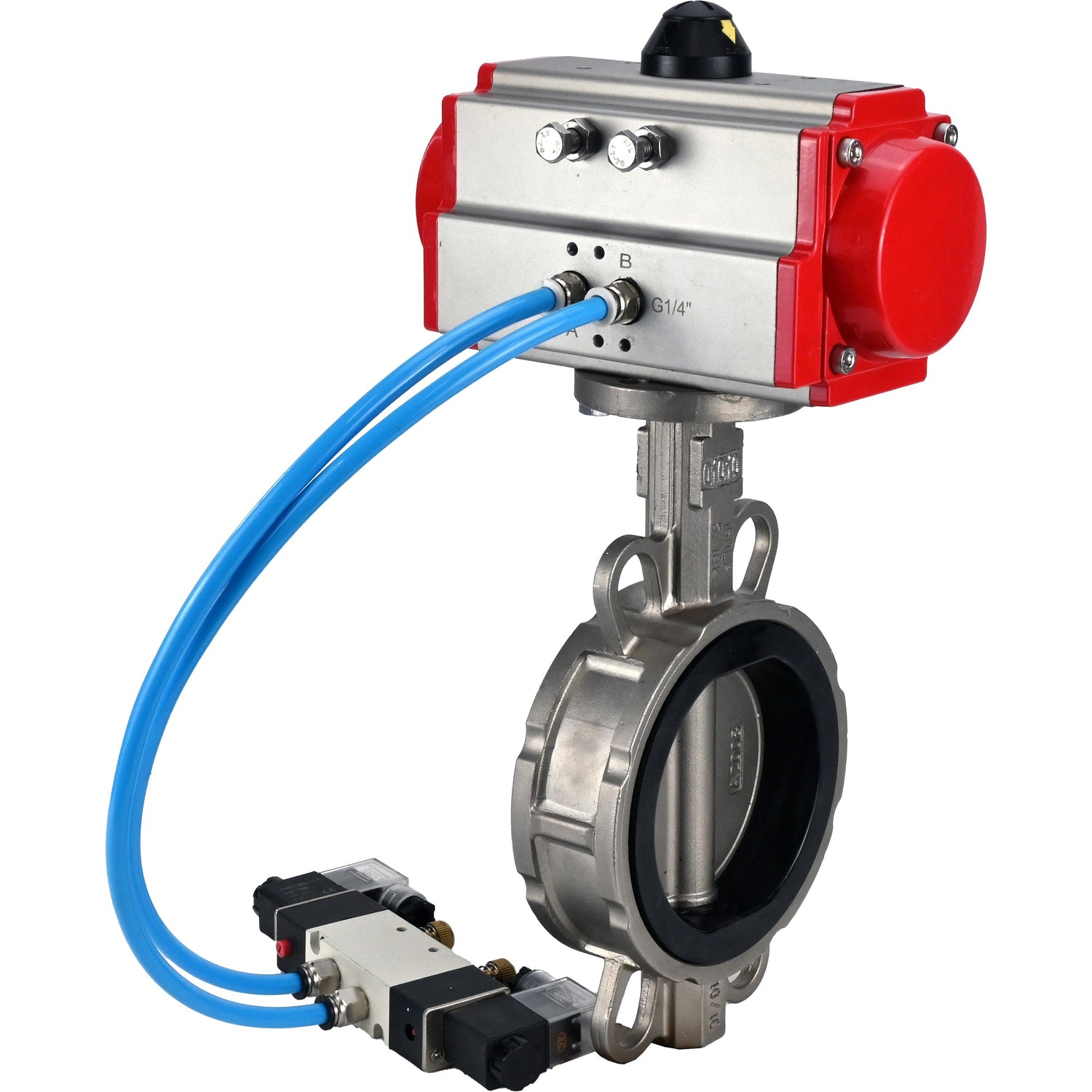

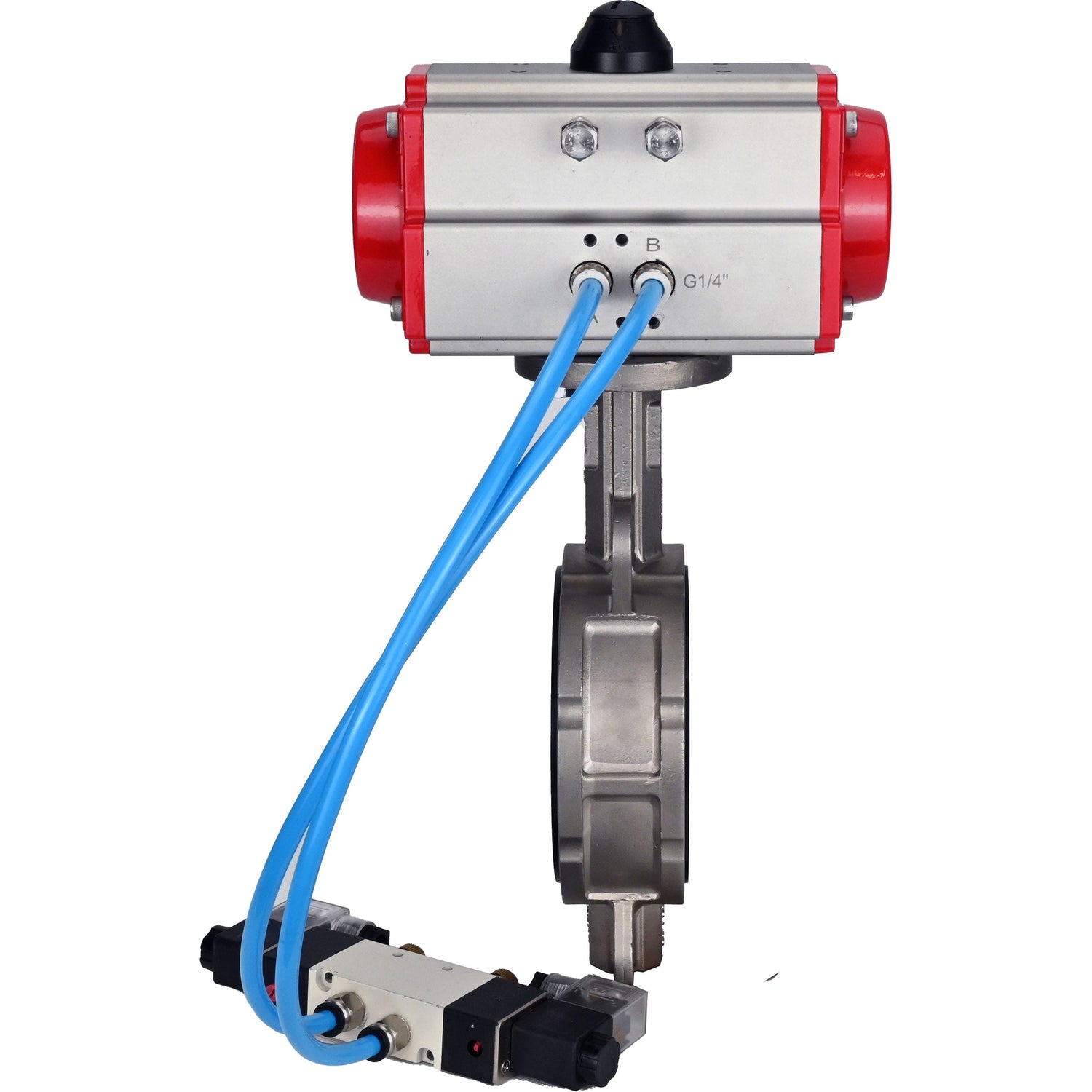

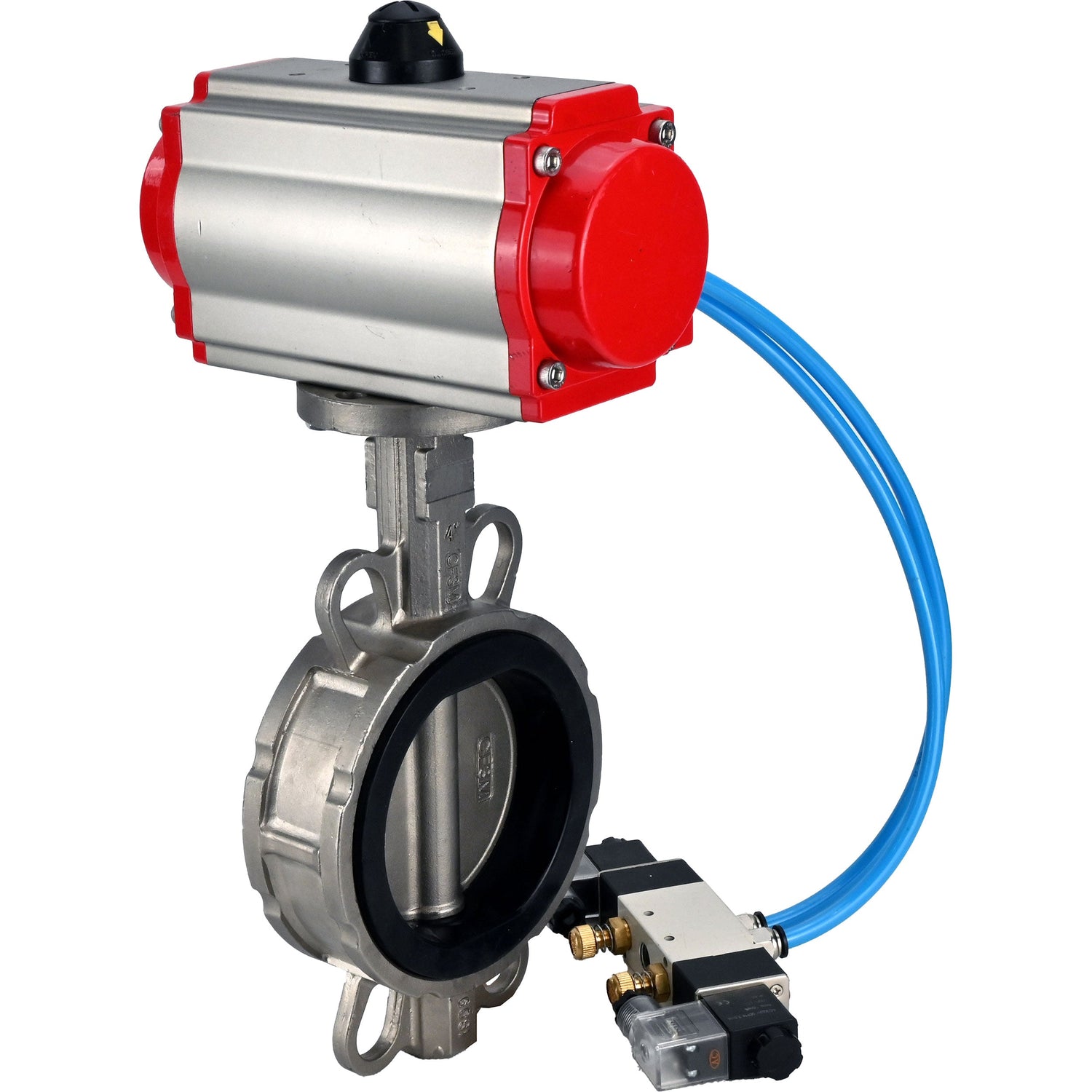

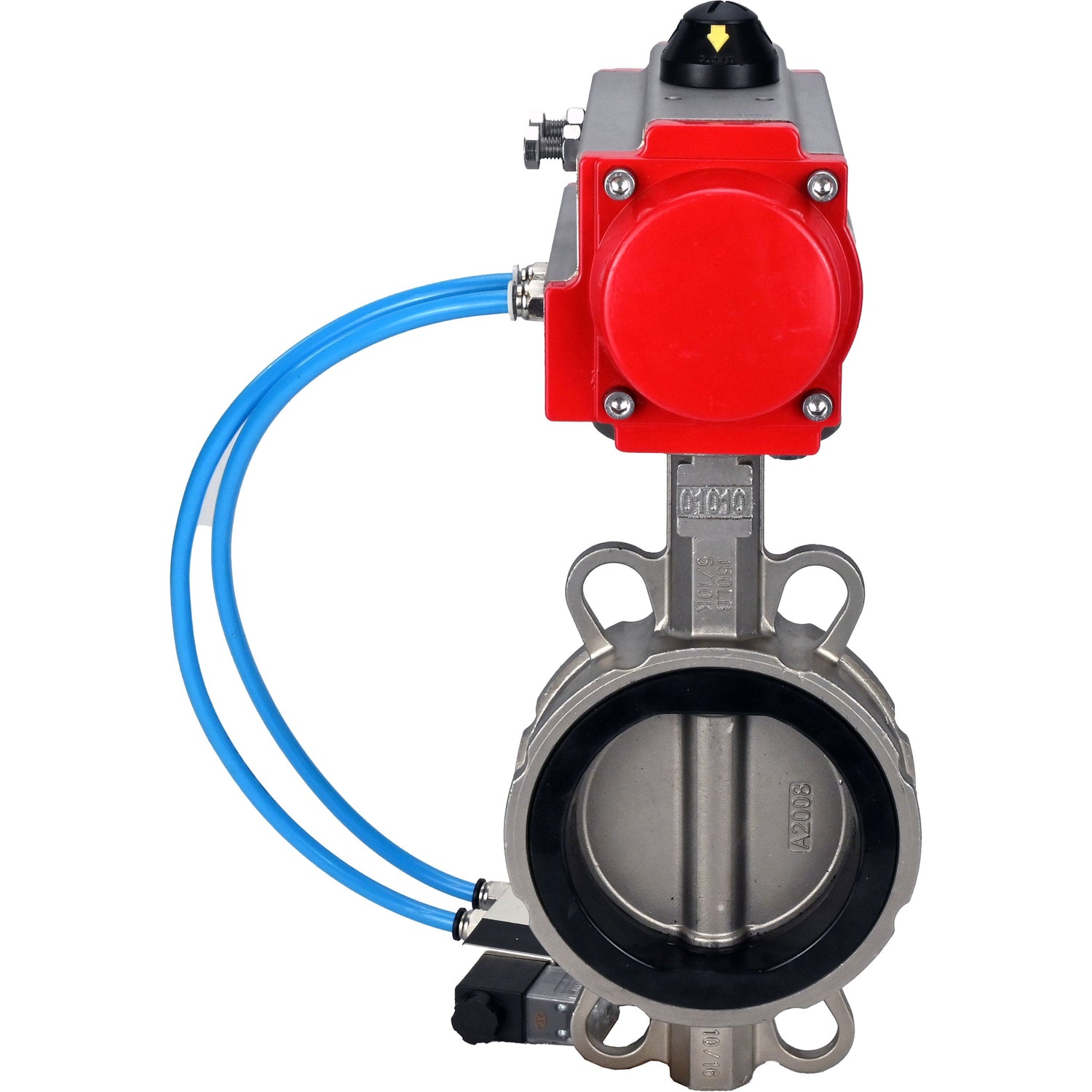

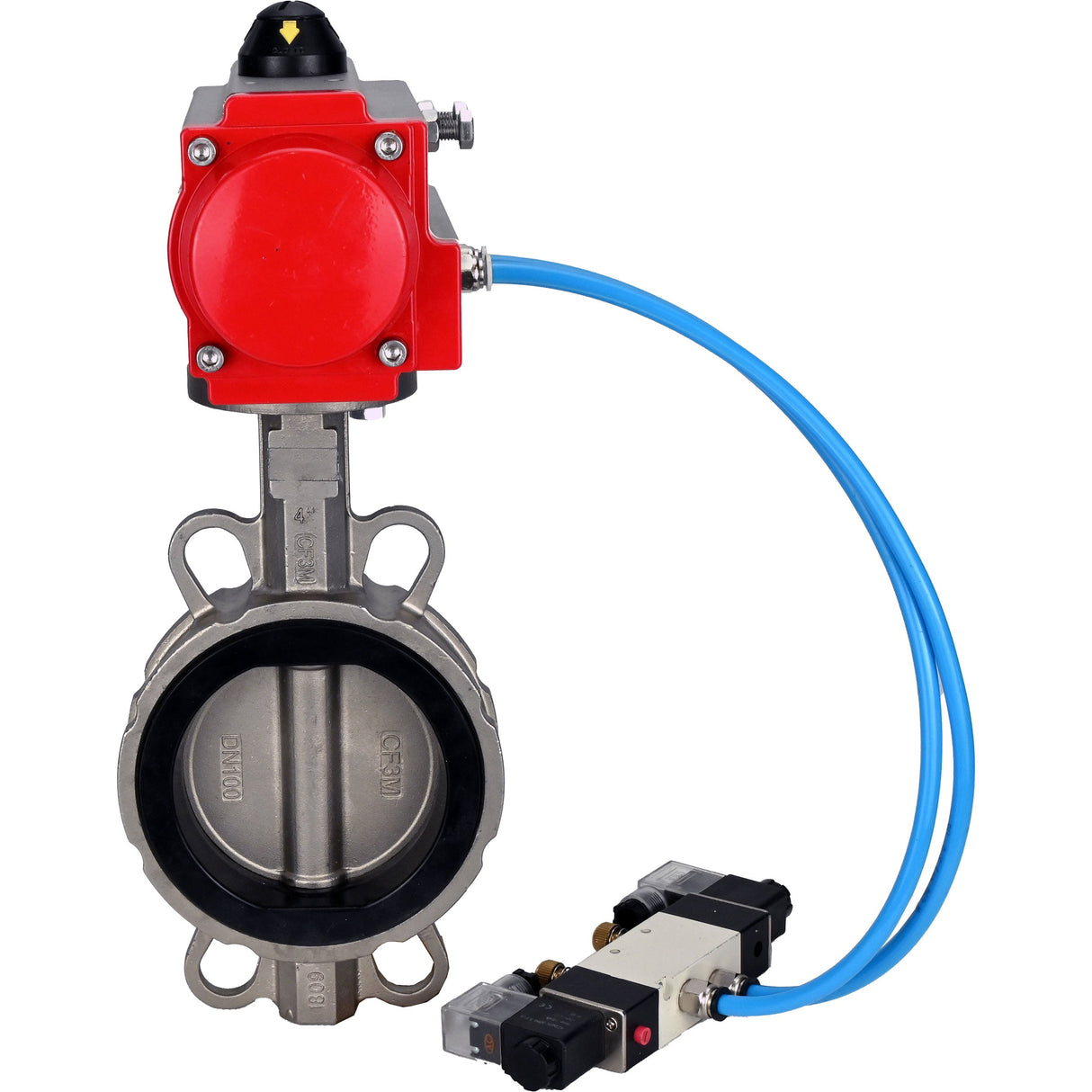

Vanne papillon d'eau Elephant WBV3232N-2W-Fb-H, matériau du corps - acier inoxydable AISI 316L, matériau du disque - acier inoxydable AISI 316L, joint - NBR, avec actionneur pneumatique avec ressorts de rappel PA-SA, 4V320-10 220V
Vanne papillon d'eau Elephant WBV3232N-2W-Fb-H, matériau du corps - acier inoxydable AISI 316L, matériau du disque - acier inoxydable AISI 316L, joint - NBR, avec actionneur pneumatique avec ressorts de rappel PA-SA, 4V320-10 220V - DN125 / 16 bars está agotado y se enviará tan pronto como vuelva a estar disponible.
No se ha podido cargar la disponibilidad de recogida
Entrega y envío
Entrega y envío
El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.
Descripción
Descripción

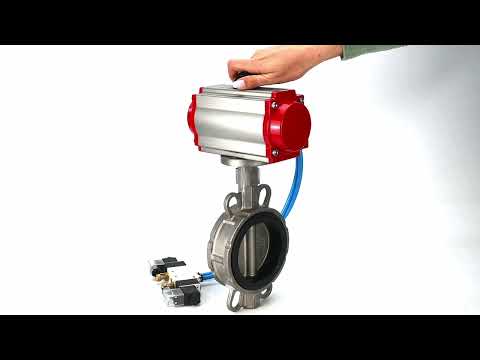

Butterfly valves WBV3232N-2W-Fb body - stainless steel 316L, disk - stainless steel 316L, seal - NBR, with pneumatic actuator PA-SA with return springs, with pneumatic valve 4V320-10 220V
The butterfly valve is designed for use as shut-off or regulating valves for flow control in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries.
Pneumatic double-acting rotary actuators PA-DA and pneumatic rotary actuators with return spring PA-SA are designed for automation of industrial valve control process with maximum torque up to 2128 Nm.
The pneumatic valve is used to change the direction, start, stop the compressed air flow in the pneumatic system depending on the external control action.
Technical parameters of Water Butterfly Valve Elephant WBV3232N-2W-Fb-H, body material - stainless steel AISI 316L, disk material - stainless steel AISI 316L, seal - NBR, with pneumatic actuator with return springs PA-SA, 4V320-10 220V:
| Nominal diameter DN, mm | 40 - 300 |
| Nominal pressure PN, bar | 16 |
| Flow direction | double-sided |
| Working medium temperature t, ⁰C | -20 to +85 for NBR |
| -20 to +120 for EPDM | |
| -10 to +180 for PTFE | |
| Ambient temperature t, ⁰C | -40 to +120 |
| Working medium | EPDM: cold and hot water, air without impurities of oil and grease, other media neutral to the material |
| PTFE: water, alkalis, acids, solvents and oxidizers | |
| NBR: water, mineral oils, hydrocarbons, | |
| oils, fats | |
| Connection to pipeline | interflange |
Butterfly valves WBV3232N-2W-Fb-H, body material - stainless steel AISI 316L, disk material - stainless steel AISI 316L, seal - NBR, with pneumatic actuator with return springs PA-SA, 4V320-10 220V
Materials of butterfly valves Elephant WBV3232N-2W-Fb-H, body material - stainless steel AISI 316L, disk material - stainless steel AISI 316L, seal - NBR, with pneumatic actuator with return springs PA-SA, 4V320-10 220V:
| № | Name | Material |
| 1 | Housing | WCB steel or AISI 316L stainless steel |
| 2 | Cuff | EPDM, PTFE, NBR |
| 3 | Disc | AISI 316L stainless steel |
| 4 | Rod | SS 416/2Cr13 stainless steel |
| 5 | Pin | AISI 316L stainless steel |
| 6 | Bushing | EPDM |
| 7 | Sealing ring | EPDM |
| 8 | Fixing plate | carbon steel |
Sketch of parts and materials Butterfly valves WBV3232N-2W-Fb-H, body material - stainless steel AISI 316L, disk material - stainless steel AISI 316L, seal - NBR, with pneumatic actuator with return springs PA-SA, 4V320-10 220V
Technical data of SA pneumatic actuators
| Design | with return springs |
| Nominal pressure PN, bar | 12 |
| Working pressure, bar | 2...8 |
| Working medium | Filtered compressed air or non-aggressive gases, oils |
| Maximum particle diameter | less than 30 µm2 |
| Operating temperature t, ⁰C | - 20 to +80 - 40 to +80 (low temperature version) - 20 to +160 (in dry air) |
| Adjustment range | ± 5 ° for rotation at 0 ° and 90 ° |
| Manual override | is |
| Position indicator | open/closed |
| Operating environment | indoors and outdoors. (All internal and external parts are anti-corrosion coated) |
Materials of SA pneumatic actuator parts:
| № | Name | Material |
| 1 | Enclosure | extruded aluminum |
| 2 | Side plugs | cast aluminum |
| 3 | Gear | stainless steel |
| 4 | Piston | steel/aluminum |
| 5 | Plugs | stainless steel |
| 6 | Piston ring | NBR |
| 7 | Springs | spring steel |
| 8 | Piston bearing | engineering plastic |
| 9 | Piston ring | NBR |
| 10 | Plug | NBR |
| 11 | Thrust ring | engineering plastic |
| 12 | Ring | engineering plastic |
| 13 | Washer | stainless steel |
| 14 | Spring clip | stainless steel |
| 15 | Indicator | plastic |
| 16 | Indicator housing | plastic |
| 17 | Bearing | engineering plastic |
| 18 | Cam | steel |
| 19 | Bearing | NBR |
| 20 | Bearing | engineering plastic |
| 21 | Bearing | engineering plastic |
| 22 | Sealing ring | NBR |
| 23 | Sealing ring | NBR |
| 24 | Bearing | stainless steel |
| 25 | Adjustment nut | stainless steel |
| 26 | Adjustment screw | stainless steel |
| 27 | Sleeve | aluminum |
Material sketch of SA pneumatic actuator
Technical parameters of pneumatic valve 4V320-10 220V:
| Name | meaning |
| Type of pneumatic valve | slide valve |
| Working pressure, bar | 1.5 ÷ 8 |
| Supply voltage, V | 220 V |
| Total power, Va | 4.5 |
| Control | double-sided electromagnetic |
| Frequency of operation, cycle/sec | 5 |
Pneumatic valve 4V320-10 220V
Dimensions and dimensions of pneumatic valve 4V320-10 220V:
| Pneumatic valve model | 4V320-10 |
| A, mm | 71.9 |
| B, mm | 45 |
| C, mm | 94.4 |
| D, mm | 27 |
| E, mm | 69 |
| F, mm | 40 |
| I, mm | 24 |
| K, mm | 40 |
| L, mm | 188.8 |
| M, mm | 69.4 |
| N, mm | 50 |
| O, mm | 82.4 |
| P, mm | 24 |
| S, mm | 20 |
| T, mm | 6.5 |
| U, mm | 2.4 |
| V, mm | 4 |
| H, mm | 82.4 |
Sketch of dimensions and dimensions of pneumatic valve 4V320-10 220V
