Elephant | SKU: D050-34299

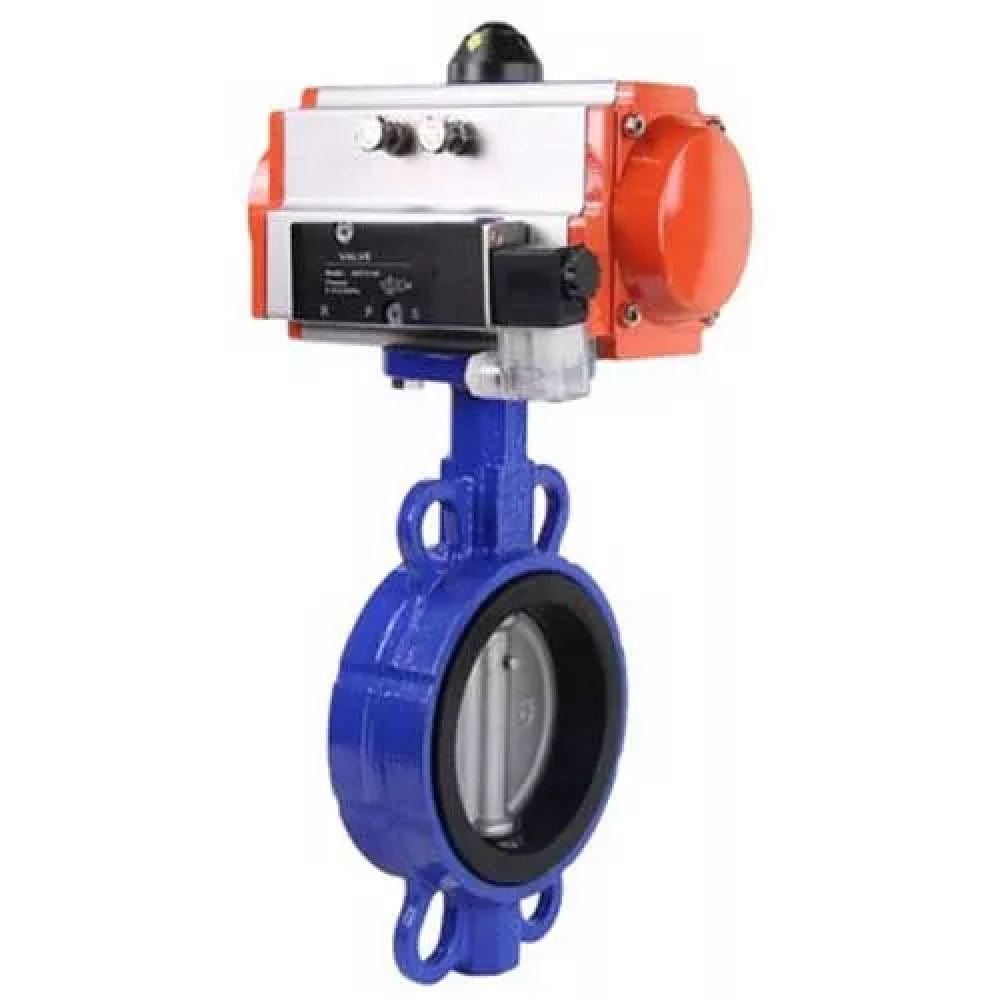

Vanne papillon d'eau Elephant WBV3432V-2W-Fb-H, matériau du corps - acier au carbone, matériau du disque - acier inoxydable AISI 316L, joint - Viton, avec actionneur pneumatique avec ressorts de rappel PA-SA, 4V320-08 220V

€373,14

Impuestos incluidos. Los gastos de envío se calcularán al momento de pagar.

Taille de la connexion

Pression

Variantes del producto

Vanne papillon d'eau Elephant WBV3432V-2W-Fb-H, matériau du corps - acier au carbone, matériau du disque - acier inoxydable AISI 316L, joint - Viton, avec actionneur pneumatique avec ressorts de rappel PA-SA, 4V320-08 220V - DN100 / 16 bars está agotado y se enviará tan pronto como vuelva a estar disponible.

Entrega y envío

El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.

Si tiene alguna pregunta sobre nuestros productos, opciones de envío o cualquier otra cosa, no dude en comunicarse con nosotros.

Descripción

Butterfly valves WBV3432V-2W-Fb-H, body material - carbon steel, disk material - stainless steel AISI 316L, seal - Viton, with pneumatic actuator with return springs PA-SA, 4V320-08 220V
The butterfly valve is designed for use as shut-off or regulating valves for flow control in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries.

Pneumatic double-acting rotary actuators PA-DAXXX and pneumatic rotary actuators with return spring PA-SA-XXX are designed for automation of industrial valve control process with maximum torque up to 2128 Nm.

The pneumatic valve is used to change the direction, start, stop the compressed air flow in the pneumatic system depending on the external control action.

Technical parameters of Water Butterfly Valve Elephant WBV3432V-2W-Fb-H, body material - carbon steel, disk material - stainless steel AISI 316L, seal - Viton, with pneumatic actuator with return springs PA-SA, 4V320-08 220V:

Nominal diameter DN, mm	50 - 300
Nominal pressure PN, bar	16
Flow direction	double-sided
Ambient temperature t, ⁰C	From -20 to +200
Working medium	mineral and vegetable oils, animal fats, greases, greases and fuels, hot air
Connection to pipeline	interflange

Butterfly valves WBV3432V-2W-Fb-H, body material - carbon steel, disk material - stainless steel AISI 316L, seal - Viton, with pneumatic actuator with return springs PA-SA, 4V320-08 220V

Dimensions and dimensions of butterfly valves Elephant WBV3432V-2W-Fb-H, body material - carbon steel, disk material - stainless steel AISI 316L, seal - Viton, with pneumatic actuator with return springs PA-SA, 4V320-08 220V:

DN	B, mm	ØC, mm	L, mm	H2, mm	E, mm	B1, mm
50	76	125	45	162	26	152
65	89	145	48	175	26	189
80	95	160	49	181	26	189
100	114	180	55	200	26	189
125	127	210	58	213	36	210
150	140	240	59	225	36	210
200	177	295	64	260	38	310
250	203	355	70	292	38	390
300	242	410	80	337	38	390

Sketch Butterfly valves WBV3432V-2W-Fb-H, body material - carbon steel, disk material - stainless steel AISI 316L, seal - Viton, with pneumatic actuator with return springs PA-SA, 4V320-08 220V

Materials of butterfly valves Elephant WBV3432V-2W-Fb-H, body material - carbon steel, disk material - stainless steel AISI 316L, seal - Viton, with pneumatic actuator with return springs PA-SA, 4V320-08 220V:

№	Name	Material
1	Body	carbon steel WCB
2	Cuff	VITON
3	Disk	AISI316L (03Cr17N14M3) steel
4	Stem	Steel AISI316L (03X17H14M3)
5	Stud	AISI316L (03Cr17N14M3) steel
6	Sleeve	PTFE
7	O-ring	Nitrile NBR
8	Plate	Carbon steel

Sketch of parts and materials Butterfly valves WBV3432V-2W-Fb-H, body material - carbon steel, disk material - stainless steel AISI 316L, seal - Viton, with pneumatic actuator with return springs PA-SA, 4V320-08 220V

Technical data of SA pneumatic actuators

Design	with return springs
Nominal pressure PN, bar	12
Working pressure, bar	2...8
Working medium	Filtered compressed air or non-aggressive gases, oils
Maximum particle diameter	less than 30 µm2
Operating temperature t, ⁰C	- 20 to +80 - 40 to +80 (low temperature version) - 20 to +160 (in dry air)
Adjustment range	± 5 ° for rotation at 0 ° and 90 °
Manual override	is
Position indicator	open/closed
Operating environment	indoors and outdoors. (All internal and external parts are anti-corrosion coated)

Materials of SA pneumatic actuator parts:

№	Name	Material
1	Enclosure	extruded aluminum
2	Side plugs	cast aluminum
3	Gear	stainless steel
4	Piston	steel/aluminum
5	Plugs	stainless steel
6	Piston ring	NBR
7	Springs	spring steel
8	Piston bearing	engineering plastic
9	Piston ring	NBR
10	Plug	NBR
11	Thrust ring	engineering plastic
12	Ring	engineering plastic
13	Washer	stainless steel
14	Spring clip	stainless steel
15	Indicator	plastic
16	Indicator housing	plastic
17	Bearing	engineering plastic
18	Cam	steel
19	Bearing	NBR
20	Bearing	engineering plastic
21	Bearing	engineering plastic
22	Sealing ring	NBR
23	Sealing ring	NBR
24	Bearing	stainless steel
25	Adjustment nut	stainless steel
26	Adjustment screw	stainless steel
27	Sleeve	aluminum

Material sketch of SA pneumatic actuator

Technical parameters of pneumatic valve 4V320-08 220V:

Name	meaning
Type of pneumatic valve	slide valve
Working pressure, bar	1.5 ÷ 1.8
Supply voltage, V	220 V
Total power, Va	4.5
Control	double-sided electromagnetic
Frequency of operation, cycle/sec	5

Pneumatic valve 4V320-08 220V

Dimensions and dimensions of pneumatic valve 4V320-08 220V:

Pneumatic valve model	4V320-08
A, mm	71.9
B, mm	45
C, mm	94.4
D, mm	27
E, mm	69
F, mm	40
I, mm	24
K, mm	40
L, mm	188.8
M, mm	69.4
N, mm	50
O, mm	82.4
P, mm	24
S, mm	20
T, mm	6.5
U, mm	2.4
V, mm	4
H, mm	82.4

Sketch of dimensions and dimensions of pneumatic valve 4V320-08 220V

Especificaciones

País de origen

Chine
Temperatura máxima permitida

200 °C
Tipo de conexión

bride compacte
Tipo de sello

Viton
Material del disco

acier inoxydable AISI 316L
Anulación manual

Non
Interruptores de límite

Non
Sensor de retroalimentación

Non
Tensión de alimentación

220 V
Tipo de actuador neumático

avec ressorts de rappel

Reseñas (0)

Documentación

Pneumatic valve ELEPHANT 4V320-8 or 10 AC220V

Butterfly valve Elephant WBVx32V-2W-Fb-H DN50-300 16 bar stainless carbon steel interflanged with handle

Pneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs
