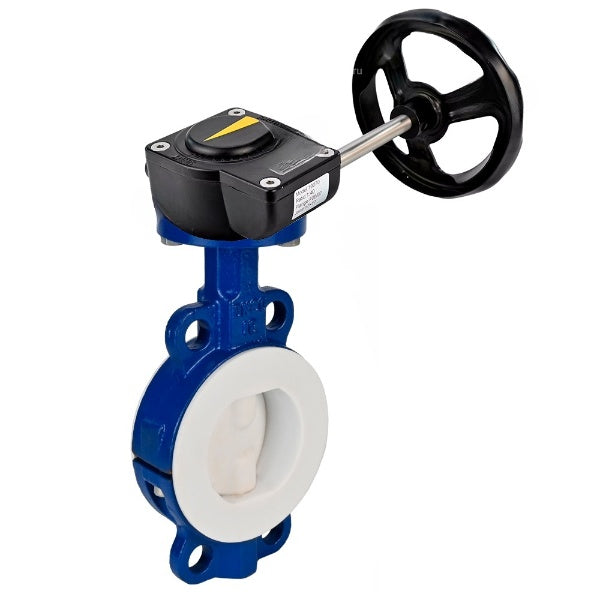

Vanne papillon d'eau Elephant WBV3434Pf-2W-Fb-H, matériau du corps - Acier au carbone, matériau du disque - Acier au carbone, joint - PTFE, réducteur HAM RQN
Vanne papillon d'eau Elephant WBV3434Pf-2W-Fb-H, matériau du corps - Acier au carbone, matériau du disque - Acier au carbone, joint - PTFE, réducteur HAM RQN - DN100 / 16 bars está agotado y se enviará tan pronto como vuelva a estar disponible.
No se ha podido cargar la disponibilidad de recogida
Entrega y envío
Entrega y envío
El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.
Descripción
Descripción
Butterfly valves are designed for use as shut-off or regulating valves for controlling flows in heat supply systems, water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries.
Operating principle: The valves are opened and closed by turning the disk by 90°. Opening is performed by turning the handle counterclockwise, closing - clockwise. The peculiarity of the gate valves of this series is the complete covering of the flow part and disk with PTFE material, which allows to exclude the contact of the working medium with the materials of the main parts.
The HAM gearbox allows manual setting of the required positioning of the shut-off valve by a quarter turn, acting as an alternative to pneumatic, electric or hydraulic quarter-turn actuators. Suitable for ball valves, butterfly valves, valves with a 90° swing angle as well as for controlling air dampers.
Technical parameters of Water Butterfly Valve Elephant WBV3434Pf-2W-Fb-H, body material - Carbon steel, disk material - Carbon steel, seal - PTFE, gearbox HAM RQN:
| Diameter | 50-300 mm |
| Nominal pressure | 16 bar |
| Medium temperature | -10 to +150°C |
| Application | water supply, heat supply, chemical industry, oil and gas industry, food industry, pulp and paper industry |
| Connection type | interflanged |
| Control type | Manual (handle, gearbox) |
| Sealing class | A |
| Manufacturer's country | China |
| Service life | 10 years |
| Warranty | 12 months. |
Butterfly valves WBV3434Pf-2W-Fb-H, body material - Carbon steel, disk material - Carbon steel, seal - PTFE, gearbox HAM RQN
Dimensions and dimensions of butterfly valves Elephant WBV3434Pf-2W-Fb-H, body material - Carbon steel, disk material - Carbon steel, seal - PTFE, gearbox HAM RQN:
| DN | L, mm | D1, mm | D2, mm | Z-Ød, mm | H1, mm |
| 50 | 43 | 125 | 100 | 2-Ø18 | 80 |
| 65 | 46 | 145 | 120 | 2-Ø18 | 90 |
| 80 | 46 | 160 | 135 | 4-Ø18 | 100 |
| 100 | 52 | 180 | 155 | 4-Ø18 | 110 |
| 125 | 56 | 210 | 185 | 4-Ø18 | 120 |
| 150 | 56 | 240 | 210 | 4-Ø18 | 150 |
| 200 | 60 | 295 | 265 | 4-Ø18 | 170 |
| 250 | 68 | 355 | 320 | 4-Ø18 | 190 |
| 300 | 78 | 410 | 375 | 4-Ø18 | 230 |
Sketch Butterfly valves Elephant WBV3434Pf-2W-Fb-H, body material - Carbon steel, disk material - Carbon steel, seal - PTFE, gearbox HAM RQN
Materials of butterfly valves Elephant WBV3434Pf-2W-Fb-H, body material - Carbon steel, disk material - Carbon steel, seal - PTFE, gearbox HAM RQN:
| № | Part name | Material |
| 1 | Body | DN50-200 - steel WCB+PTFE |
| DN250-300 - steel WCB+PFA | ||
| 2 | Disk | DN50-200 - steel WCB+PTFE |
| DN250-300 - WCB+PFA steel | ||
| 3 | Stem | DN50-250 - steel 2Cr13 |
| DN300 - steel 45 | ||
| 4 | Seat seal | PTFE |
Sketch of parts and materials Butterfly valves WBV3434Pf-2W-Fb-H, body material - Carbon steel, disk material - Carbon steel, seal - PTFE, gearbox HAM RQN
Main technical data and characteristics HAM RQNx-xZ-x gearboxes:
| Ambient temperature, ⁰C | -30 to +120 |
| Enclosure protection class | IP67 |
| Application | for various industries where fluid flow control is required |
| Mounting | horizontal/vertical |
| Stroke adjustment | 0 - 90° (adjustable ±5°) |
| Connection standard | ISO 5211 |
HAM gearboxes
Basic materials of HAM gearbox components:
| № | Name | Material |
| 1 | Bolt | stainless steel 304 |
| 2 | Index | ABS plastic |
| 3 | Cover | aluminum alloy |
| 4 | Sealing ring | NBR70 |
| 5 | Pin | black steel |
| 6 | Worm gear | ductile iron |
| 7 | Seal | NBR70 |
| 8 | Housing | aluminum alloy |
| 9 | Adjusting bolt | black steel |
| 10 | Gasket | stainless steel 304 |
| 11 | Adjusting nut | stainless steel 304 |
| 12 | Nut cover | NBR70 |
| 13 | Bearing | powder steel |
| 14 | Worm shaft | steel 45 |
| 15 | Seal | NBR70 |
| 16 | Drive shaft | stainless steel 304 |
| 17 | Handwheel | polyester coated carbon steel |
| 18 | Pin | black steel |
HAM sketch RQNx-xZ-x
Overall and mounting dimensions of HAM RQNx-xZ-x gearboxes:
| Model | HAM RQN1-180Z-T40 |
HAM RQN2-300Z- T37 |
HAM RQN3-540Z- T36 |
HAM RQN4-675Z- T36 |
HAM RQN5-1500Z- T50 |
| D, mm | 80 | 100 | 120 | 142 | 175 |
| D1, mm | 70 | 90 | 102 | 125 | 140 |
| D2, mm | 50 | 70 | 70 | 102 | 102 |
| n-M1 | 4-M6x10 | 4-M8x12 | 4-M8x10 | 4-M8x10 | 4-M8x10 |
| n-M2 | 4-M8x12 | 4-M10x12 | 4-M10x15 | 4-M12x18 | 4-M16x24 |
| S, mm | 17x17 | 17x17 | 22x22 | 24x24 | 27x27 |
| L, mm | 115 | 130 | 150 | 180 | 220 |
| L1, mm | 50 | 58 | 65 | 80 | 95 |
| L2, mm | 42 | 50 | 60 | 60 | 78 |
| H, mm | 48 | 58 | 58 | 74 | 84 |
| H1, mm | 19 | 18 | 18 | 21 | 51 |
| d1, mm | 20 | 20 | 20 | 20 | 25 |
| L3, mm | 160 | 160 | 215 | 225 | 325 |
| W, mm | 140 | 200 | 250 | 300 | 400 |
HAM sketch RQNx-xZ-x
Technical data of HAM RQNx-xZ-x gearboxes:
| Model | HAM RQN1-180Z-T40 |
HAM RQN2-300Z- T37 |
HAM RQN3-540Z- T36 |
HAM RQN4-675Z- T36 |
HAM RQN5-1500Z- T50 |
| Gear ratio | 40:1 | 37:1 | 36:1 | 36:1 | 50:1 |
| Torque, Nm | 180 | 300 | 540 | 675 | 1500 |
| ISO flange type | F05/F07 | F07/F09 | F07/F10 | F10/F12 | F10/F14 |
| Weight, kg | 1.2 | 2 | 2.8 | 4.8 | 11 |
Especificaciones
Especificaciones
-
País de origen
-
Temperatura máxima permitida
-
Tipo de conexión
-
Entorno operativoWater, Acids, Alkalis, Chemical Environment
-
Tipo de sello
-
Material del disco
-
Interruptores de límite
Reseñas (0)
Reseñas (0)
Quarter turn gearbox ELEPHANT HAM RQNx-xZ-x
Butterfly valve Elephant WBV3434Pf-2W-Fb-H
