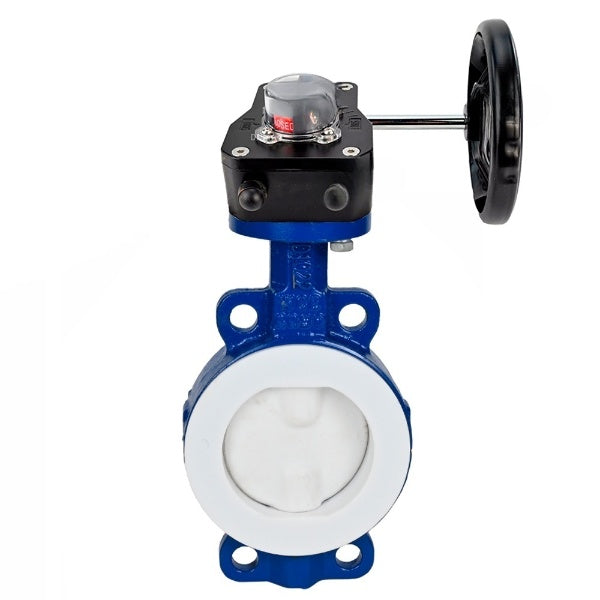

Vanne papillon d'eau Elephant WBV3434Pf-2W-Fb-H, matériau du corps - Acier au carbone, matériau du disque - Acier au carbone, joint - PTFE, réducteur HGB RQN
Vanne papillon d'eau Elephant WBV3434Pf-2W-Fb-H, matériau du corps - Acier au carbone, matériau du disque - Acier au carbone, joint - PTFE, réducteur HGB RQN - DN100 / 16 bars está agotado y se enviará tan pronto como vuelva a estar disponible.
No se ha podido cargar la disponibilidad de recogida
Entrega y envío
Entrega y envío
El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.
Descripción
Descripción
The butterfly valve is designed to be used as a shut-off or control valve to control flows in heat supply systems, water supply, in technological processes in the food, chemical, oil and gas, pulp and paper and other industries.
Operating principle: The valves open and close by turning the disk 90°. Opening is done by turning the handle counterclockwise, closing - clockwise. A special feature of the valves of this series is the complete coating of the flow part and the disk with PTFE material, which eliminates contact of the working medium with the materials of the main parts.
The Elephant HGB reducer allows you to manually set the required positioning of the shut-off element by a quarter of a turn, acting as an alternative to pneumatic, electric or hydraulic quarter-turn actuators. Suitable for ball valves, butterfly valves, valves with a rotation angle of 90°, as well as for controlling air dampers.
Technical characteristics of butterfly valves Elephant WBV3434Pf-2W-Fb DN50-250 PN16 carbon steel WCB, PTFE:
| Characteristic | Meaning |
| Shutter type | rotary disc |
| Diameter | 50-250 mm |
| Nominal pressure | 16 bar |
| Working environment temperature | from -10 to +150°C |
| Application | water supply, heat supply, chemical industry, oil and gas industry, food industry, pulp and paper industry |
| Connection type | interflange |
| Control type | Manual (handle, gearbox) |
| Sealing class | A |
| Service life | 10 years |
| Guarantee | 12 months |
Reducers Elephant HGB RQN
Technical characteristics of Elephant HGBF RQN gearboxes:
| Characteristic | Meaning |
| Working environment temperature | from -30 to +120 °C |
| Application | water supply, heat supply, chemical industry, oil and gas industry, food industry, pulp and paper industry |
| Connection type | ISO 5211 |
Sketch of dimensions of butterfly valves Elephant WBV3434Pf-2W-Fb DN50-250 PN16 carbon steel WCB, PTFE
Overall and installation dimensions of butterfly valves Elephant WBV3434Pf-2W-Fb DN50-250 PN16 carbon steel WCB, PTFE:
| Diameter | L, mm | D1, mm | D2, mm | Z-Ød, mm | H1, mm |
| DN50 | 43 | 125 | 100 | 2-Ø18 | 80 |
| DN65 | 46 | 145 | 120 | 2-Ø18 | 90 |
| DN80 | 46 | 160 | 135 | 4-Ø18 | 100 |
| DN100 | 52 | 180 | 155 | 4-Ø18 | 110 |
| DN125 | 56 | 210 | 185 | 4-Ø18 | 120 |
| DN150 | 56 | 240 | 210 | 4-Ø18 | 150 |
| DN200 | 60 | 295 | 265 | 4-Ø18 | 170 |
| DN250 | 68 | 355 | 320 | 4-Ø18 | 190 |
| DN300 | 78 | 410 | 375 | 4-Ø18 | 230 |
Sketch of dimensions of gearboxes Elephant HGB RQN
Overall and installation dimensions of Elephant HGB RQN gearboxes:
| Size | HGB RQN1-180Z | HGB RQN2-320Z | HGB RQN3-680Z | HGB RQN4-1200Z |
| D2, mm | 81 | 92 | 125 | 140 |
| D3, mm | 50/70 | 70 | 70/102/125 | 102/140 |
| d1, mm | 35 | 42 | 55 | 70 |
| A, mm | 165 | 185 | 250 | 300 |
| B, mm | 127 | 142 | 190 | 220 |
| C, mm | 84 | 102 | 140 | 164 |
| D, mm | 66 | 79 | 112 | 120 |
| E, mm | 12 | 12 | 16 | 20 |
| F, mm | 47 | 52 | 68 | 71 |
| H, mm | 73 | 78 | 108 | 111 |
Sketch of materials of butterfly valves Elephant WBV3434Pf-2W-Fb DN50-250 PN16 carbon steel WCB, PTFE
Materials of parts of butterfly valves Elephant WBV3434Pf-2W-Fb DN50-250 PN16 carbon steel WCB, PTFE:
| No. | Part name | Material |
| 1 | Frame |
DN50-200 – steel WCB+PTFE DN250-300 – steel WCB+PFA |
| 2 | Disk |
DN50-200 – steel WCB+PTFE DN250-300 – steel WCB+PFA |
| 3 | Stock |
DN50-250 – steel 2Cr13 DN300 – steel 45 |
| 4 | Saddle seal | PTFE |
Sketch of gearboxes Elephant HGBF RQN
Design of Elephant HGBF RQN gearboxes:
| Item No. | Details | Material |
| 1 | Transparent indicator cover | polycarbonate |
| 2 | Screw | stainless steel 304 |
| 3 | Screw | stainless steel 304 |
| 4 | Lid | ADC 12 aluminum alloy |
| 5 | Worm wheel | malleable iron QT450 |
| 6 | Adjusting screw | stainless steel 304 |
| 7 | Worm shaft | steel 45 |
| 8 | Plug | NBR |
| 9 | Sleeve | polymer PZ2175 |
| 10 | Bearing | alloy steel |
| 11 | Frame | ADC 12 aluminum alloy |
| 12 | Bearing | alloy steel |
| 13 | Seal | rubber |
| 14 | Washer | stainless steel 304 |
| 15 | Screw | stainless steel 304 |
| 16 | Axis | steel 45 |
| 17 | Sealing ring | NBR |
