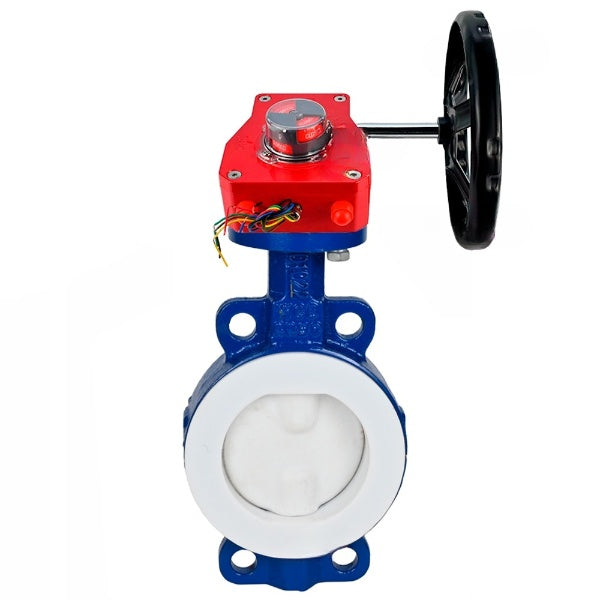

Vanne papillon d'eau Elephant WBV3434Pf-2W-Fb-H, matériau du corps - Acier au carbone, matériau du disque - Acier au carbone, joint - PTFE, réducteur HGBF RQN
Vanne papillon d'eau Elephant WBV3434Pf-2W-Fb-H, matériau du corps - Acier au carbone, matériau du disque - Acier au carbone, joint - PTFE, réducteur HGBF RQN - DN100 / 16 bars está agotado y se enviará tan pronto como vuelva a estar disponible.
No se ha podido cargar la disponibilidad de recogida
Entrega y envío
Entrega y envío
El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.
Descripción
Descripción
The butterfly valve is designed to be used as a shut-off or control valve to control flows in heat supply systems, water supply, in technological processes in the food, chemical, oil and gas, pulp and paper and other industries.
Operating principle: The valves open and close by turning the disk 90°. Opening is done by turning the handle counterclockwise, closing - clockwise. A special feature of the valves of this series is the complete coating of the flow part and the disk with PTFE material, which eliminates contact of the working medium with the materials of the main parts.
The Elephant HGBF reducer allows you to manually set the required positioning of the shut-off element by a quarter of a turn, acting as an alternative to pneumatic, electric or hydraulic quarter-turn drives.
Technical characteristics of butterfly valves Elephant WBV3434Pf-2W-Fb DN50-250 PN16 carbon steel WCB, PTFE:
| Characteristic | Meaning |
| Shutter type | rotary disc |
| Diameter | 50-250 mm |
| Nominal pressure | 16 bar |
| Working environment temperature | from -10 to +150°C |
| Application | water supply, heat supply, chemical industry, oil and gas industry, food industry, pulp and paper industry |
| Connection type | interflange |
| Control type | Manual (handle, gearbox) |
| Sealing class | A |
| Service life | 10 years |
| Guarantee | 12 months |
Technical characteristics of Elephant HGBF RQN gearboxes:
| Characteristic | Meaning |
| Working environment temperature | from -30 to +120 °C |
| Application | water supply, heat supply, chemical industry, oil and gas industry, food industry, pulp and paper industry |
| Connection type | ISO 5211 |
Sketch of dimensions of butterfly valves Elephant WBV3434Pf-2W-Fb DN50-250 PN16 carbon steel WCB, PTFE
Overall and installation dimensions of butterfly valves Elephant WBV3434Pf-2W-Fb DN50-250 PN16 carbon steel WCB, PTFE:
| Diameter | L, mm | D1, mm | D2, mm | Z-Ød, mm | H1, mm |
| DN50 | 43 | 125 | 100 | 2-Ø18 | 80 |
| DN65 | 46 | 145 | 120 | 2-Ø18 | 90 |
| DN80 | 46 | 160 | 135 | 4-Ø18 | 100 |
| DN100 | 52 | 180 | 155 | 4-Ø18 | 110 |
| DN125 | 56 | 210 | 185 | 4-Ø18 | 120 |
| DN150 | 56 | 240 | 210 | 4-Ø18 | 150 |
| DN200 | 60 | 295 | 265 | 4-Ø18 | 170 |
| DN250 | 68 | 355 | 320 | 4-Ø18 | 190 |
| DN300 | 78 | 410 | 375 | 4-Ø18 | 230 |
Sketch of dimensions of gearboxes Elephant HGBF RQN
Overall and installation dimensions of Elephant HGBF RQN gearboxes:
| Model | A, mm | B, mm | C, mm | D, mm | E, mm | F, mm | H, mm | d1, mm | D2, mm | D3, mm |
| HGB-1 | 165 | 127 | 84 | 66 | 12 | 47 | 73 | 35 | 81 | 50/70 |
| HGB-2 | 185 | 142 | 102 | 79 | 12 | 52 | 78 | 42 | 92 | 70(89) |
| HGB-3 | 250 | 190 | 140 | 112 | 16 | 68 | 108 | 55 | 125 | 70/102/125 |
| HGB-4 | 300 | 220 | 164 | 120 | 20 | 71 | 111 | 70 | 140 | 102/140(125) |
Sketch of materials of butterfly valves Elephant WBV3434Pf-2W-Fb DN50-250 PN16 carbon steel WCB, PTFE
Materials of parts of butterfly valves Elephant WBV3434Pf-2W-Fb DN50-250 PN16 carbon steel WCB, PTFE:
| No. | Part name | Material |
| 1 | Frame |
DN50-200 – steel WCB+PTFE DN250-300 – steel WCB+PFA |
| 2 | Disk |
DN50-200 – steel WCB+PTFE DN250-300 – steel WCB+PFA |
| 3 | Stock |
DN50-250 – steel 2Cr13 DN300 – steel 45 |
| 4 | Saddle seal | PTFE |
Sketch of gearboxes Elephant HGBF RQN
Design of Elephant HGBF RQN gearboxes:
| No. | Name | Material |
| 1 | Transparent indicator cover | PC Plycarton resin |
| 2 | Screw | steel 304 |
| 3 | Screw | steel 304 |
| 4 | Lid | aluminum ADC 12 |
| 5 | Worm gear reducer | cast iron QT450 |
| 6 | Adjusting screw | steel 304 |
| 7 | Rack | steel 45 |
| 8 | Case | butadiene-acrylonityl rubber |
| 9 | Sleeve | PZ2175 based on ketones |
| 10 | Bearing | alloy steel |
| 11 | Frame | aluminum ADC 12 |
| 12 | Bearing | alloy steel |
| 13 | Seal | rubber |
| 14 | Washer | steel 304 |
| 15 | Screw | steel 304 |
| 16 | Axis | steel 45 |
| 17 | Limit switch | - |
| 18 | Sealing ring | butadiene-acrylonityl rubber |
Especificaciones
Especificaciones
-
País de origen
-
Temperatura máxima permitida
-
Tipo de conexión
-
Entorno operativoWater, Acids, Alkalis, Chemical Environment
-
Tipo de sello
-
Material del disco
-
Interruptores de límite
Reseñas (0)
Reseñas (0)
Quarter-turn gearbox ELEPHANT HGBF RQNx-xZ with visual position indicator and feedback sensor
Butterfly valve Elephant WBV3434Pf-2W-Fb-H
Butterfly valve Elephant WBV3434Pf-2W-Fb-R DN150-300 16 barPago y seguridad
