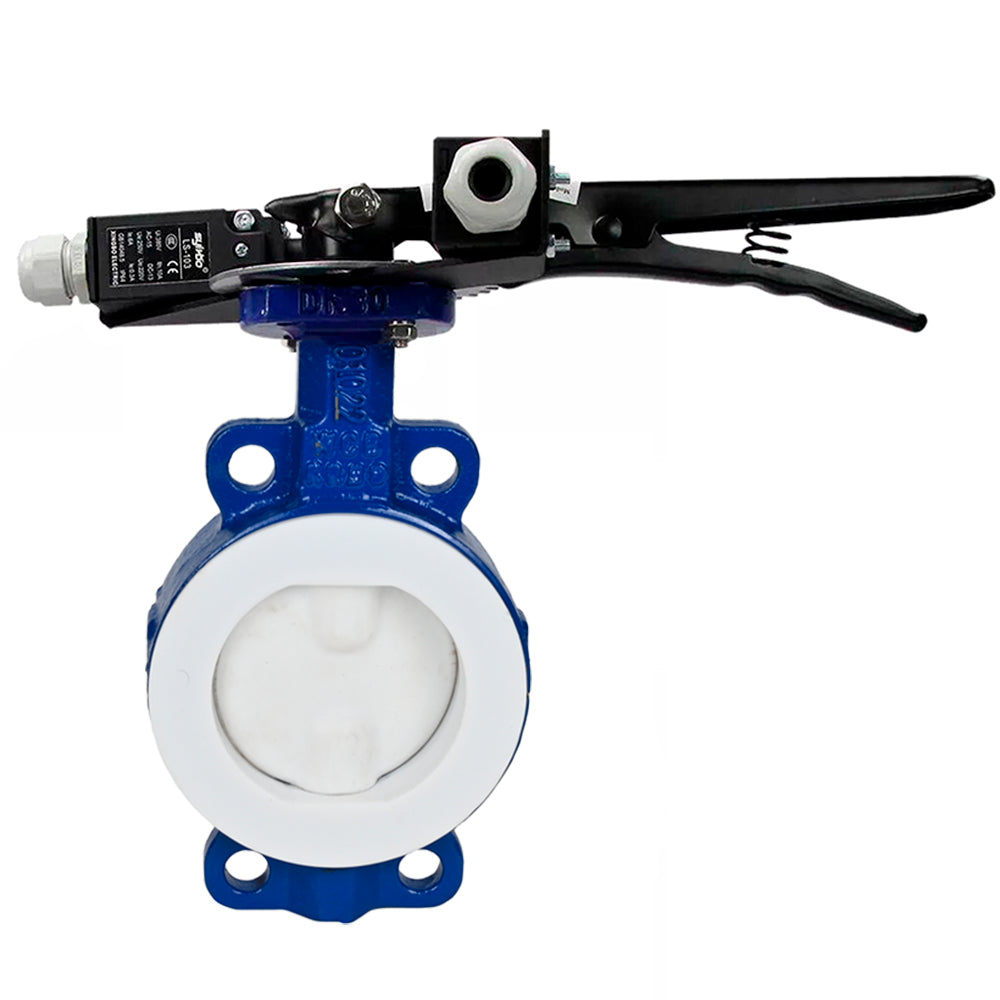

Vanne papillon d'eau Elephant WBV3434Pf-2W-Fb-H, matériau du corps - Acier au carbone, matériau du disque - Acier au carbone, joint - PTFE, poignée, BKV LS-103
Vanne papillon d'eau Elephant WBV3434Pf-2W-Fb-H, matériau du corps - Acier au carbone, matériau du disque - Acier au carbone, joint - PTFE, poignée, BKV LS-103 - DN100 / 16 bars está agotado y se enviará tan pronto como vuelva a estar disponible.
No se ha podido cargar la disponibilidad de recogida
Entrega y envío
Entrega y envío
El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.
Descripción
Descripción
The butterfly valve is designed to be used as a shut-off or control valve to control flows in heat supply systems, water supply, in technological processes in the food, chemical, oil and gas, pulp and paper and other industries.
Operating principle: The valves are opened and closed by turning the disk by 90°. Opening is done by turning the handle counterclockwise, closing - clockwise. A special feature of the valves of this series is the complete coating of the flow part and the disk with PTFE material, which eliminates contact of the working medium with the materials of the main parts.
Limit sensors are designed to monitor the position of the disk of butterfly valves with a handle in control and automation systems. The operating principle of the limit switch is based on mechanical action on the actuator, which results in the closing or opening of the electrical circuit.
Technical characteristics of butterfly valves Elephant WBV3434Pf-2W-Fb DN50-125 PN16 carbon steel WCB, PTFE:
| Characteristic | Meaning |
| Shutter type | rotary disc |
| Diameter | 50-125 mm |
| Nominal pressure | 16 bar |
| Working environment temperature | from -10 to +150°C |
| Application | water supply, heat supply, chemical industry, oil and gas industry, food industry, pulp and paper industry |
| Connection type | interflange |
| Control type | Manual (handle, gearbox) |
| Sealing class | A |
| Service life | 10 years |
| Guarantee | 12 months |
Limit switches Elephant LS-103 250V 6A
Technical characteristics of limit switches Elephant LS-103 250V 6A:
| Characteristic | Meaning |
| Limit switch model | LS-103 |
| Nominal voltage | 250V |
| Maximum switching current | 6A |
| Frequency | 50 Hz |
| Contact configuration | N/Z + N/O instant action |
| Ambient temperature | from -5℃ to +65℃ |
| Degree of protection | IP64 |
| Body material | plastic |
| Head movement | linear (plunger) |
| Permissible humidity | 95% |
| Contact resistance | 25 Mohm (initial value) |
| Nominal insulation resistance | 100 Mohm (500 VDC) |
| Cable entry | max Ø12 mm |
Sketch of dimensions of butterfly valves Elephant WBV3434Pf-2W-Fb DN50-125 PN16 carbon steel WCB, PTFE
Overall and installation dimensions of butterfly valves Elephant WBV3434Pf-2W-Fb DN50-125 PN16 carbon steel WCB, PTFE:
| Diameter | L, mm | D1, mm | D2, mm | Z-Ød, mm | H1, mm |
| DN50 | 43 | 125 | 100 | 2-Ø18 | 80 |
| DN65 | 46 | 145 | 120 | 2-Ø18 | 90 |
| DN80 | 46 | 160 | 135 | 4-Ø18 | 100 |
| DN100 | 52 | 180 | 155 | 4-Ø18 | 110 |
| DN125 | 56 | 210 | 185 | 4-Ø18 | 120 |
| DN150 | 56 | 240 | 210 | 4-Ø18 | 150 |
| DN200 | 60 | 295 | 265 | 4-Ø18 | 170 |
| DN250 | 68 | 355 | 320 | 4-Ø18 | 190 |
| DN300 | 78 | 410 | 375 | 4-Ø18 | 230 |
Sketch of dimensions of limit switches Elephant LS-103 250V 6A
Overall and installation dimensions of limit switches Elephant LS-103 250V 6A:
| Model | A, mm | B, mm | C, mm | D, mm | E, mm |
| LS-103 | 30 | 30 | 53 | 30.5 | 24 |
Sketch of materials of butterfly valves Elephant WBV3434Pf-2W-Fb DN50-125 PN16 carbon steel WCB, PTFE
Materials of parts of butterfly valves Elephant WBV3434Pf-2W-Fb DN50-125 PN16 carbon steel WCB, PTFE:
| No. | Part name | Material |
| 1 | Frame |
DN50-200 – steel WCB+PTFE DN250-300 – steel WCB+PFA |
| 2 | Disk |
DN50-200 – steel WCB+PTFE DN250-300 – steel WCB+PFA |
| 3 | Stock |
DN50-250 – steel 2Cr13 DN300 – steel 45 |
| 4 | Saddle seal | PTFE |
Especificaciones
Especificaciones
-
País de origen
-
Temperatura máxima permitida
-
Tipo de conexión
-
Entorno operativoWater, Acids, Alkalis, Chemical Environment
-
Tipo de sello
-
Material del disco
-
Interruptores de límite
