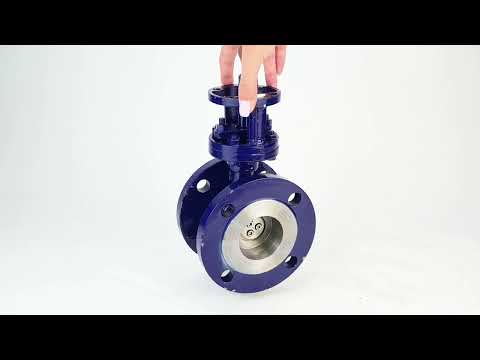

Vanne papillon d'eau Elephant WBV3EX-3431M-1W-F-ISO, matériau du corps - acier au carbone, matériau du disque - acier inoxydable AISI 304, joint - métal, tige uniquement
Vanne papillon d'eau Elephant WBV3EX-3431M-1W-F-ISO, matériau du corps - acier au carbone, matériau du disque - acier inoxydable AISI 304, joint - métal, tige uniquement - DN50 / 25 bars está agotado y se enviará tan pronto como vuelva a estar disponible.
No se ha podido cargar la disponibilidad de recogida
Entrega y envío
Entrega y envío
El costo de envío se determina durante el proceso de pago y varía según varios factores, incluido el tipo de producto, el tiempo de entrega, el proveedor de servicios y el país de destino.
Descripción
Descripción
Les vannes papillon sont conçues pour être utilisées comme vannes d'arrêt ou de régulation pour contrôler les débits dans les systèmes d'alimentation en chaleur, les systèmes d'alimentation en eau, dans les processus technologiques des industries alimentaires, chimiques, pétrolières et gazières, des pâtes et papiers et autres.
Les vannes s'ouvrent et se ferment en tournant le disque de 90°. La conception à triple excentricité réduit les frottements aux points de contact du disque et du siège, ce qui augmente la fiabilité et la durée de vie de la vanne. Dans cette conception, la tige est décalée par rapport à l'axe central du disque et à l'axe central de la canalisation, et les surfaces d'étanchéité sont de forme asymétrique. La combinaison des trois déplacements au moment de la pression et de l'ouverture des surfaces d'étanchéité assure une absence totale de frottement des surfaces d'étanchéité, contribuant à minimiser l'usure du siège et du joint pendant toute la durée de vie de la vanne.
Caractéristiques techniques du robinet papillon à eau Elephant WBV3EX-3431M-1W-F-ISO, matériau du corps - acier au carbone, matériau du disque - acier inoxydable AISI 304, joint - métal, tige uniquement :
| Caractéristiques | Valeur |
| Diamètre nominal DN, mm | 50 - 300 |
| Pression nominale PN, bar | 25 |
| Température du fluide de travail t, ⁰C | de -45 à +425 |
| Milieu de travail | Eau, air, vapeur, gaz naturel et hydrocarbures gazeux, pétrole, produits pétroliers, gaz de cokerie, milieux agressifs |
| Sens d'écoulement | Sens Unique |
| Raccordement de canalisation | À brides |
| Matériau du corps | Acier WCB |
| Champ d'application | Systèmes d'alimentation en eau et en chaleur, conduites de processus |
| Durée de vie moyenne, cycles d'ouverture/fermeture | 30 000 |
| Durée de vie moyenne, années | 10 |
Dimensions hors tout et d'installation de la vanne papillon d'eau Elephant WBV3EX-3431M-1W-F-ISO, matériau du corps - acier au carbone, matériau du disque - acier inoxydable AISI 304, joint - métal, tige uniquement :
| Modèle | DN | L | D | D1 | D2 | hocher la tête | b | H1 | H2 |
| mm | |||||||||
| DN50 | 50 | 108 | 160 | 125 | 99 | 4–Ø18 | 20 | 102 | 78 |
| DN65 | 65 | 112 | 180 | 145 | 118 | 8–Ø18 | 22 | 112 | 72 |
| DN80 | 80 | 114 | 195 | 160 | 132 | 8–Ø18 | 24 | 122 | 78 |
| DN100 | 100 | 127 | 230 | 190 | 156 | 8–Ø22 | 24 | 155 | 78 |
| DN125 | 125 | 140 | 270 | 220 | 184 | 8–Ø26 | 26 | 157 | 95 |
| DN150 | 150 | 140 | 300 | 250 | 211 | 8–Ø26 | 28 | 170 | 95 |
| DN200 | 200 | 152 | 360 | 310 | 274 | 12–Ø26 | 30 | 200 | 102 |
| DN250 | 250 | 165 | 425 | 370 | 330 | 12–Ø30 | 32 | 247 | 108 |
| DN300 | 300 | 178 | 485 | 430 | 389 | 16–Ø30 | 34 | 274 | 110 |
Matériaux de la vanne papillon d'eau Elephant WBV3EX-3431M-1W-F-ISO, matériau du corps - acier au carbone, matériau du disque - acier inoxydable AISI 304, joint - métal, tige uniquement :
| N° | Nom de la pièce | Matériel |
| 1 | Corps | Acier WCB |
| 2 | Disque | Acier inoxydable 316 |
| 3 | Tige | Acier inoxydable 316 |
| 4 | Joint de siège | Métal + graphite |
| 5 | Joint de presse-étoupe | Acier inoxydable 316 + graphite |
